Камеры Ниссан Кашкай: задняя камера и обзор 360, почему не работают, парктроники и установка

← Nissan Qashqai J11 (11.2013 — 12.2019)

Короткий ответ. У Кашкая J11 бывает одна камера заднего вида или круговой обзор (Around View Monitor) из четырёх камер: в решётке радиатора, в двух наружных зеркалах и над номером сзади. По руководству рестайлинга круговой обзор включается задней передачей, кнопкой CAMERA или передними парктрониками при препятствии. Картинка пропадает, когда скорость выше примерно 10 км/ч, а после 30 км/ч экран переключается на магнитолу. Чаще всего задняя камера гаснет из-за провода, перетёртого в жгуте крышки багажника, и из-за влаги в разъёме. На машины без камеры владельцы ставят камеру за 1,7–3,5 тыс. ₽ с Озона, установка в Подмосковье стоила 3 тыс. ₽ (2024).

Что стоит на вашей машине

Магнитолу подобрали под штатные камеры кругового обзора: картинка с камер выводится без лишних протяжек проводов.

Система MOD, по руководству 2021 года, предупреждает о движущихся рядом объектах, когда машина стоит в P или N, а при движении вперёд или назад — до скорости примерно 8 км/ч. MOD реагирует и на капли на объективе, дым из выхлопа и движущиеся тени, это не неисправность.

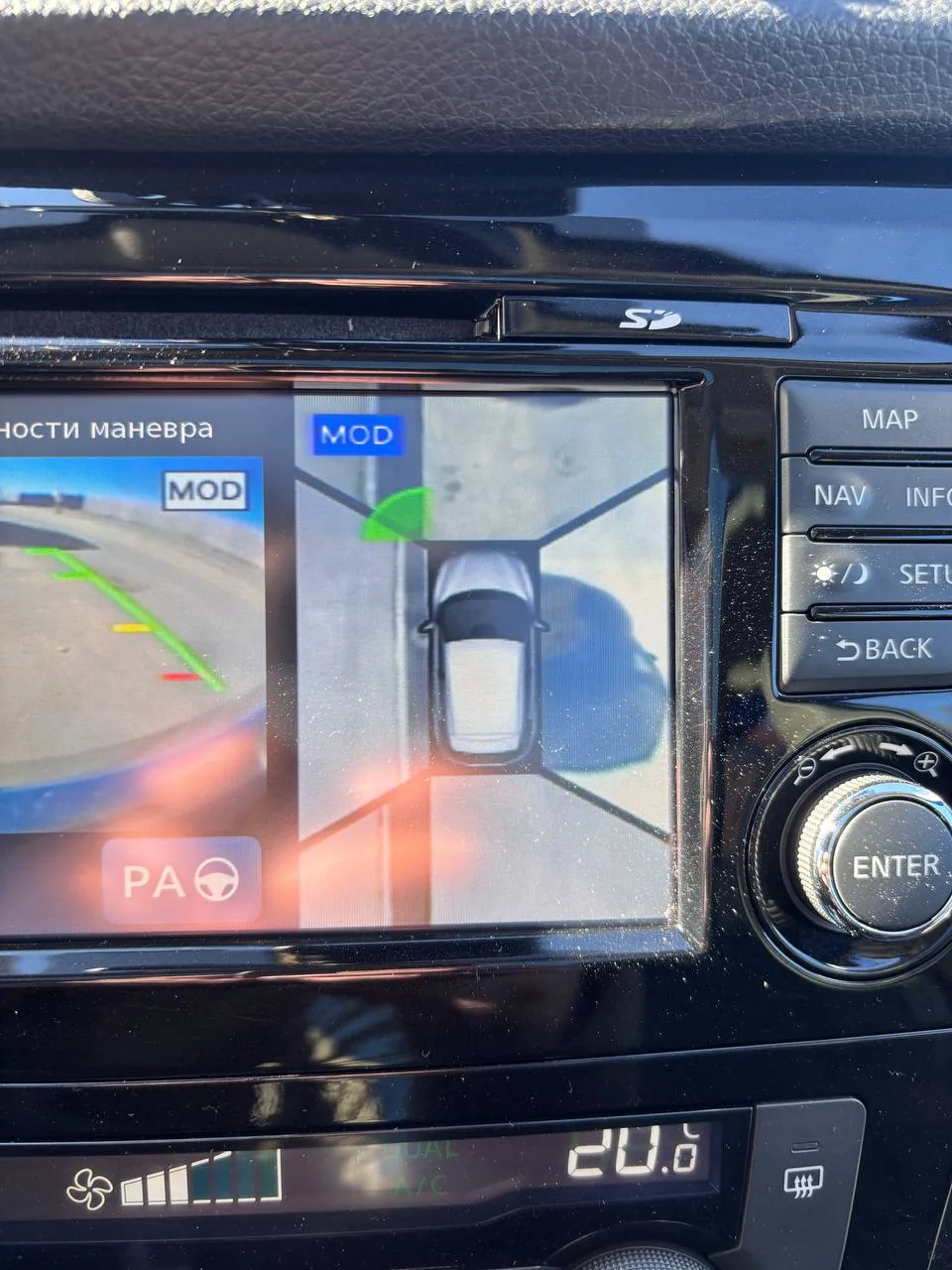

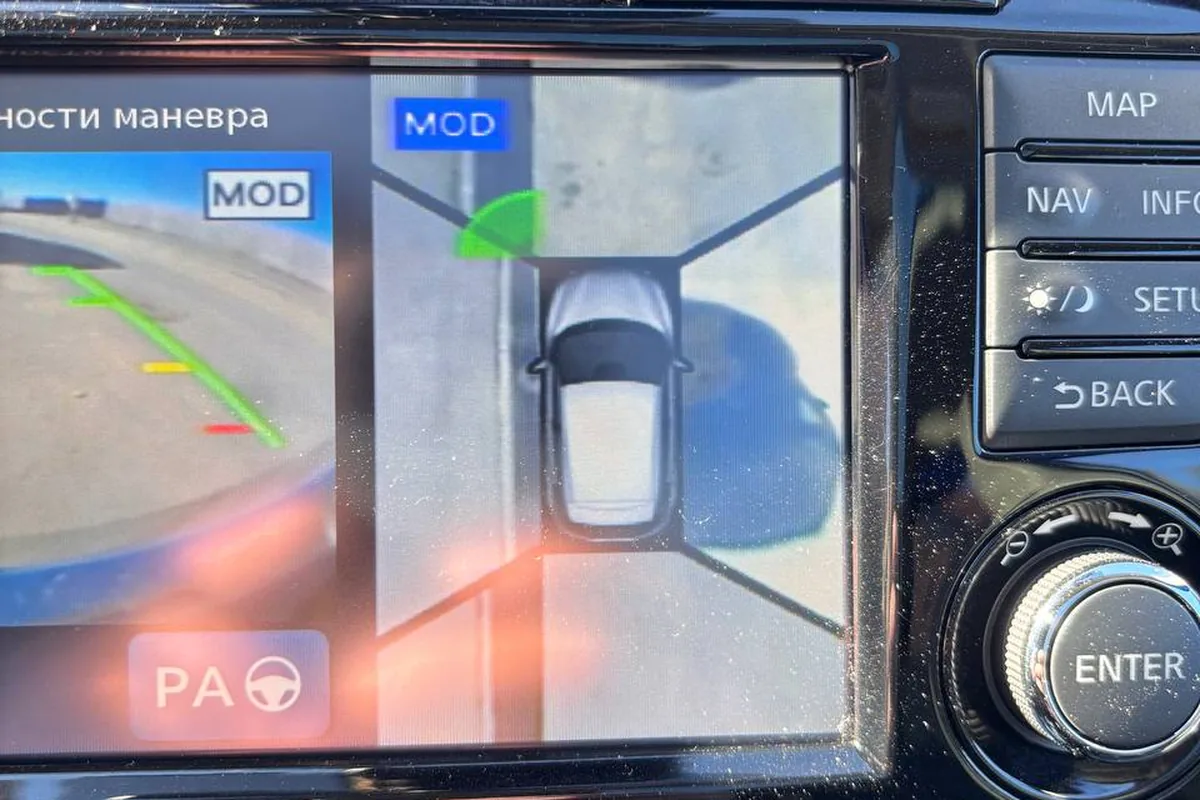

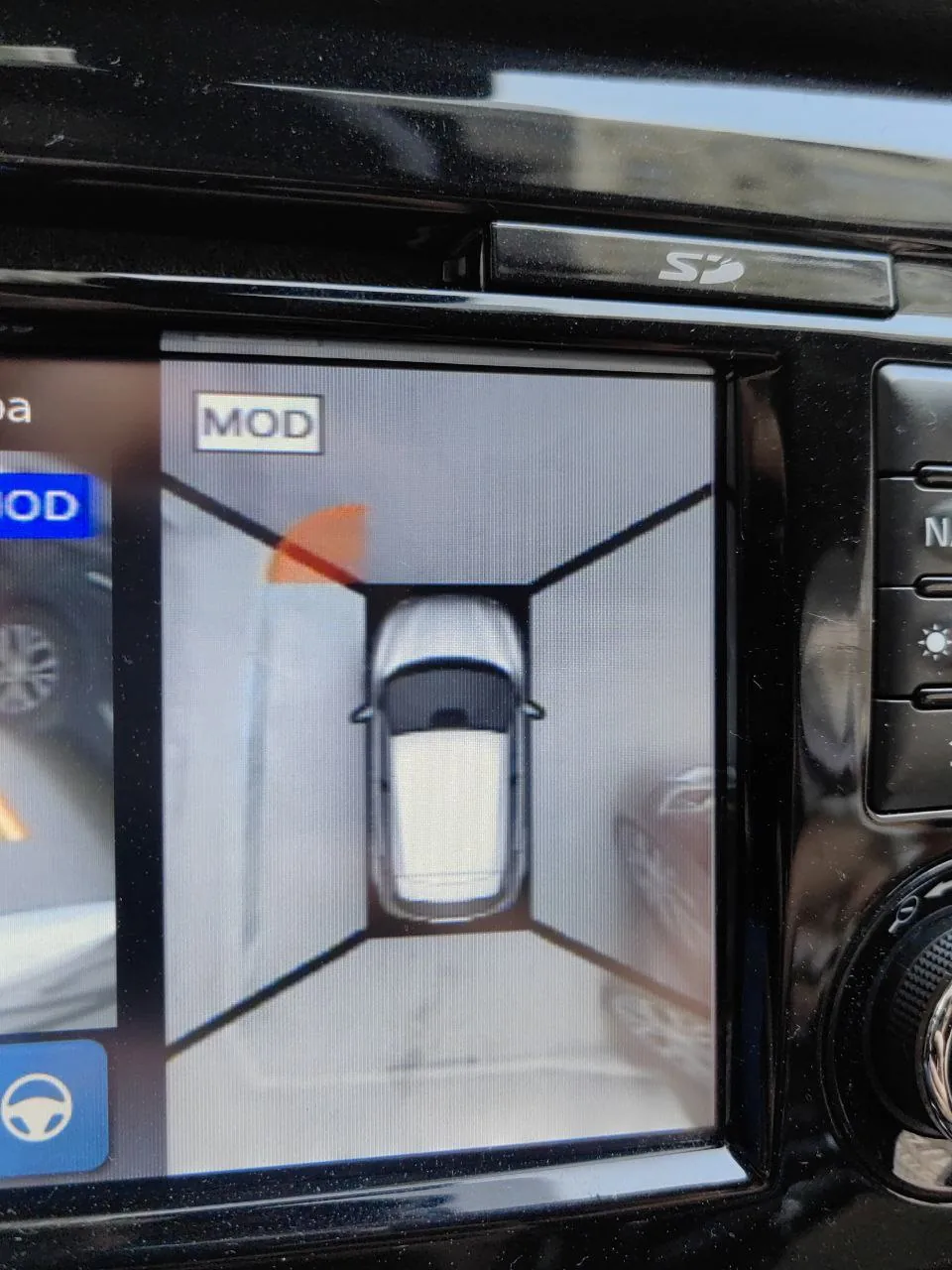

Экран с кнопкой MOD и видом сверху; при смещённой картинке владельцы ищут, где откалибровать камеры 360.

Как работает круговой обзор

• Включается сам при задней передаче. Показывает вид сзади и вид сверху.
• Включается кнопкой CAMERA на ходу вперёд, повторное нажатие переключает виды.
• Включается сам, если передние парктроники увидели препятствие (у машин, где они есть).
• Скорость выше примерно 10 км/ч — изображение прячется. Выше 30 км/ч система выключается, на экране магнитола или навигация.

Левый передний датчик парковки начал срабатывать без видимой причины; часто помогает просто протереть датчик после мойки.

Владельцы привыкают к двум особенностям. Первая — расстояние на картинке: широкоугольные объективы искажают расстояние, и руководство об этом предупреждает.

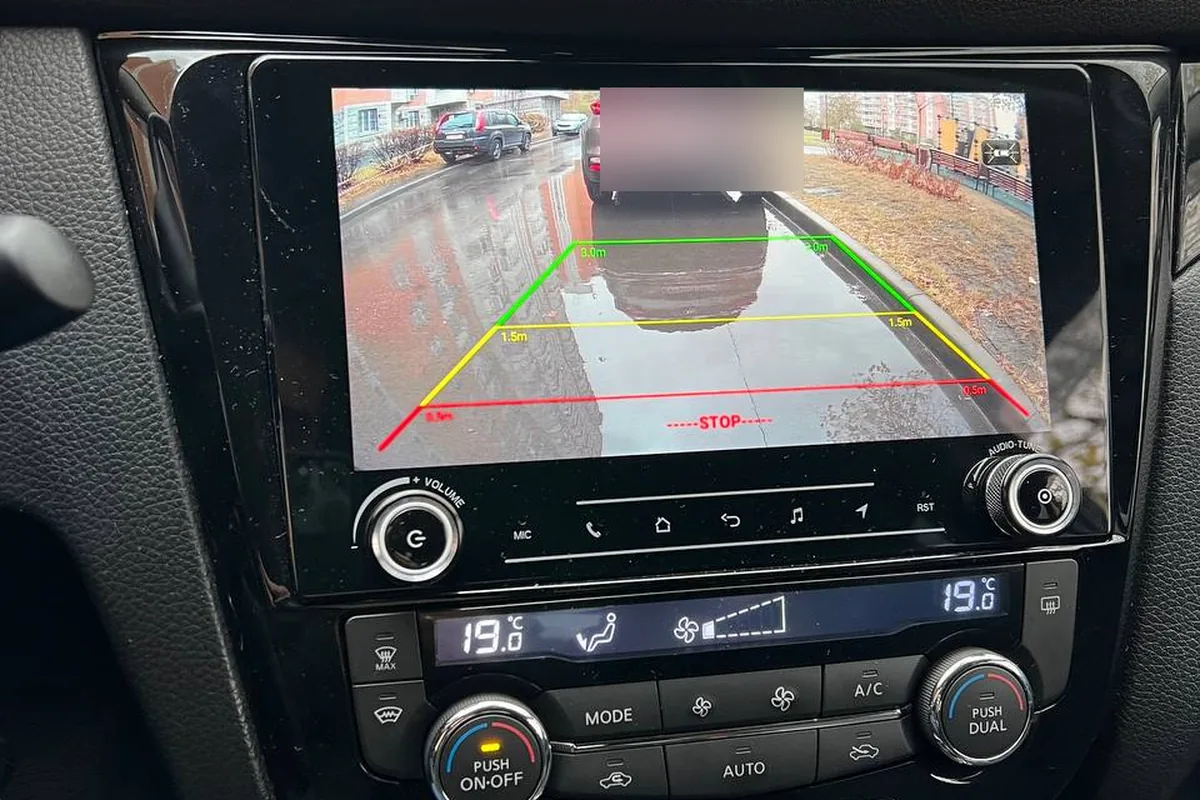

На машине только камера заднего вида: с новой магнитолой картинка стала чёткой, со штатной Nissan Connect была мутной.

Настроены штатные камеры непонятно как: зад, перед и то, что в зеркалах, на картинке выглядит, будто ты близко к препятствию, а выйдешь из машины — там ещё 30–40 см. С парктрониками всё то же самое, поэтому зеркала — наше всё.

Вторая — грязь. Зимой камеры быстро закидывает, и тогда проще парковаться по парктроникам. Для очистки руководство советует мягкую ткань: над объективом стоит прозрачная крышка, её легко поцарапать щёткой. Мыть камеру струёй под высоким давлением нельзя, вода попадает внутрь.

Камера не работает: причины

У задней камеры J11 чаще всего симптом один: включаешь заднюю передачу — изображение пропадает, иногда только утром или в мороз, иногда только в сырую погоду.

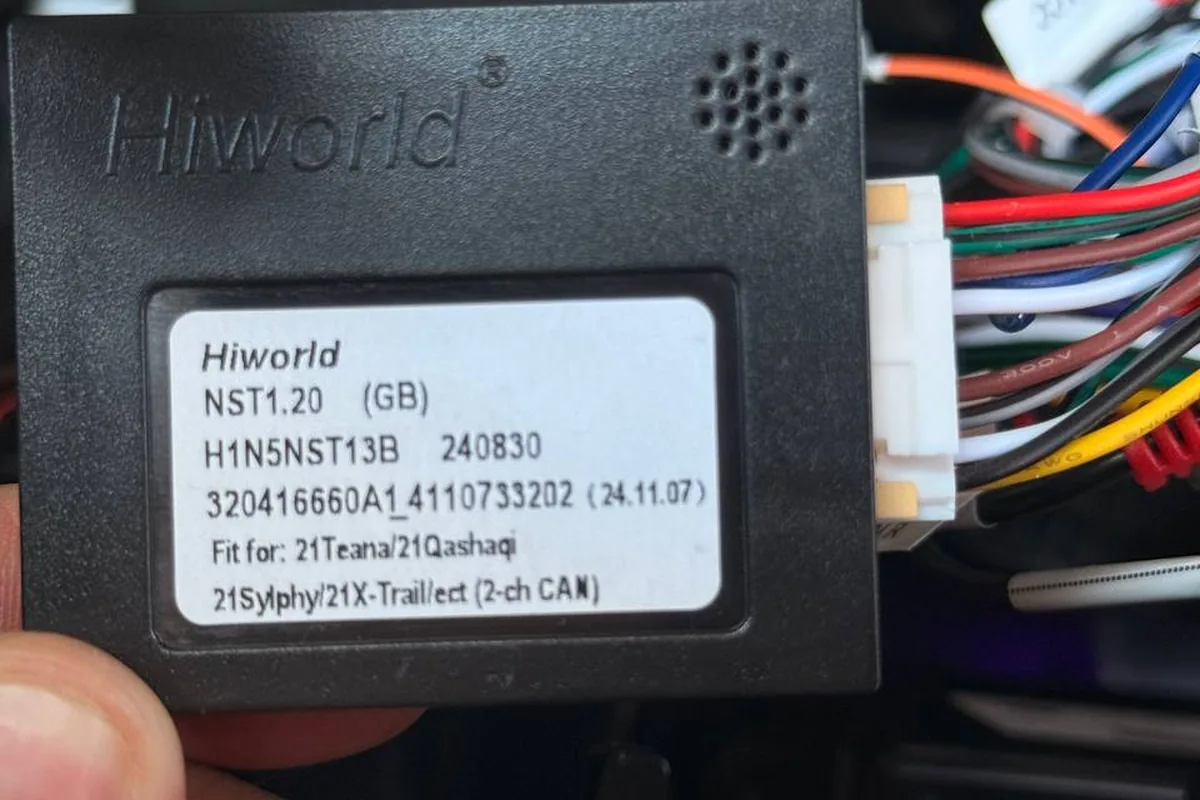

Блок CAN-шины для новой магнитолы: от его настроек зависит, когда включается круговой обзор.

У меня кабель проложен в пучке, который идёт из крышки багажника под крышу, и там перетёрся, так как багажник постоянно открывается-закрывается. Там его снять можно прямо рукой за 10 секунд и посмотреть. Зачистили, посадили на скрутку, всё нормально.

После мойки парктроник срабатывал на каждой остановке; отключить его можно в меню помощи водителю.

Тот же владелец уточнил, что у него камера тоже сбоила не всегда, а только в мороз и хаотично. Другие причины из отчётов владельцев:

• Влага. У владельца J11 оригинальная камера в сырую погоду писала «нет сигнала», а к приезду в сервис работала. Совет — найти, где мокнет контакт: в разъёме или в самой камере.
• Омыватель заливает камеру изнутри. У владельца J11 с обдувом и омывателем при запуске мигали камеры, система выдавала сбой и ошибку U1308. Нашёлся обрыв проводки задней камеры, а после замены обратного клапана у самой камеры выяснилось, что воздух и вода шли внутрь неё, и там всё окислилось.
• Жара. Круговой обзор может отключаться от перегрева.
• Замена магнитолы. После перехода на Android-магнитолу у многих остаётся только задняя камера, а передняя и боковые не выводятся. Подробности — в статье о магнитоле.

Ездил на юга, и внезапно стали вырубаться камеры 360 штатные: как жара под 40 на солнышке — так синий экран. Под капотом градусов 50. Глючит какой-то блок в подкапотном? Вернулся на север — всё нормально работает.

Омыватель фар и задней камеры, по наблюдению владельца J11, работает только при включённом ближнем свете.

Как поставить камеру на машину без неё

На J11 без камеры ставят камеру над номером и подключают к экрану магнитолы. Плюс заднего хода, по статье, которую нашёл владелец, можно взять не от фонаря в крышке багажника, а из нижнего разъёма в ногах водителя слева, чтобы не тянуть провод через багажник.

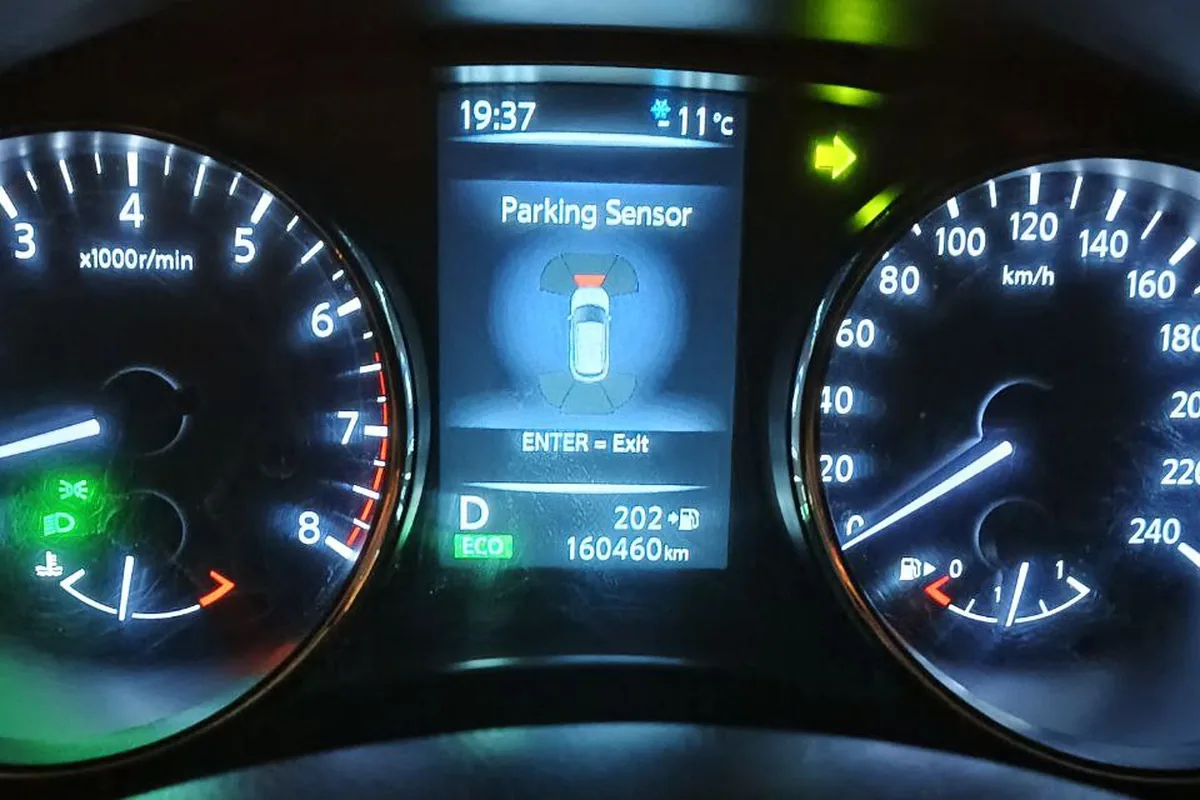

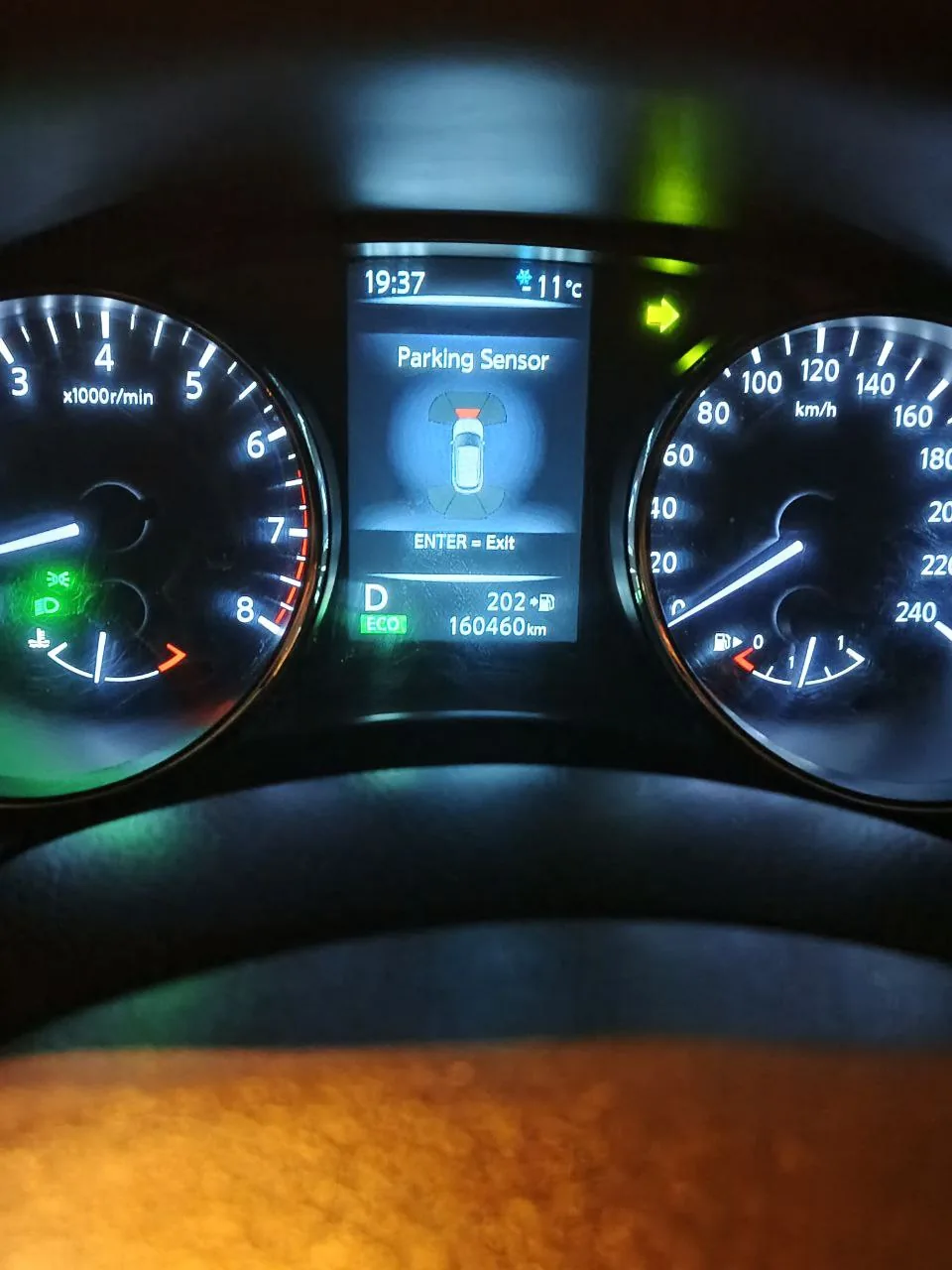

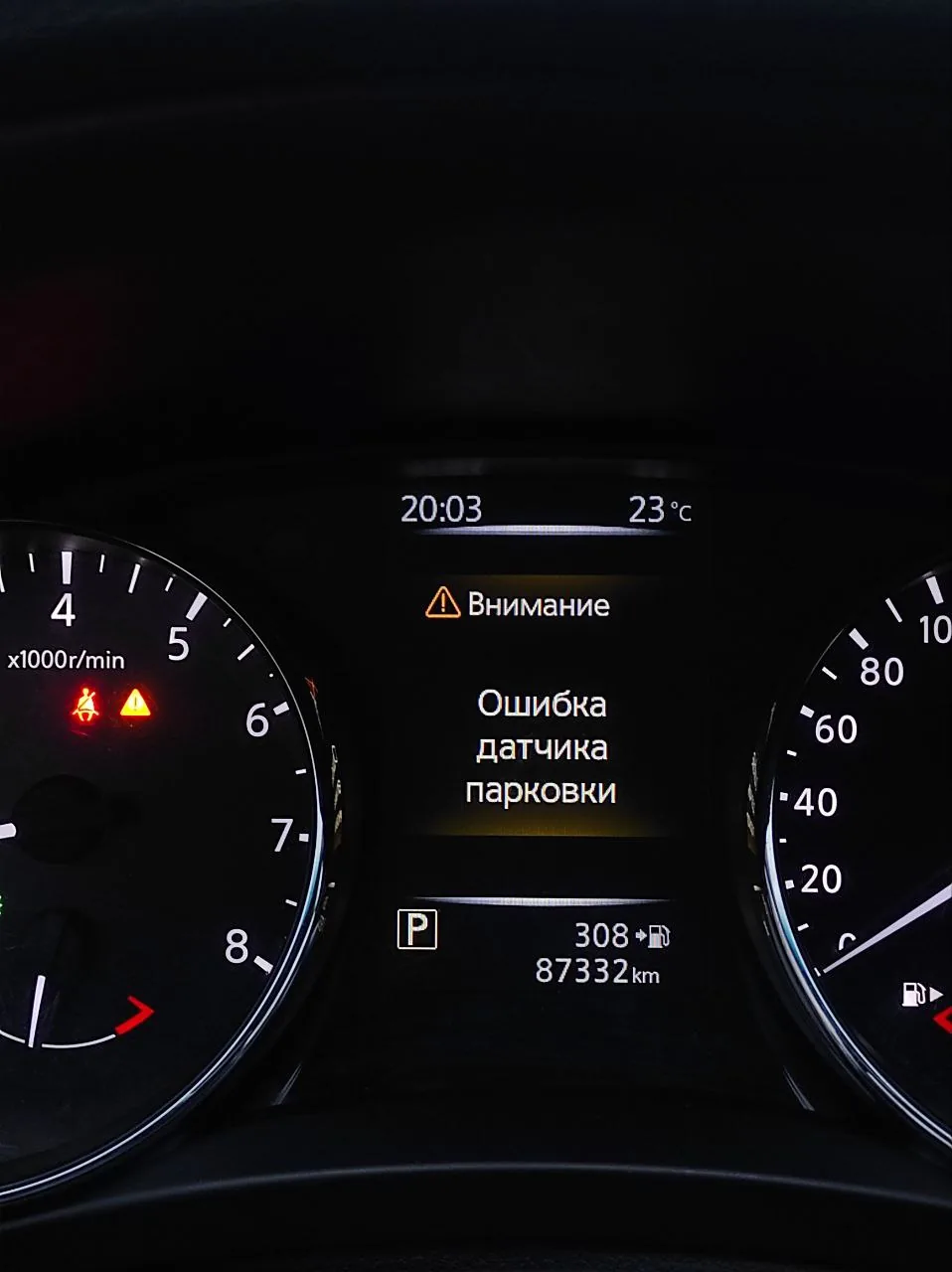

На машине 2019 года парктроники перестали работать, приборная панель выдаёт ошибку датчика парковки.

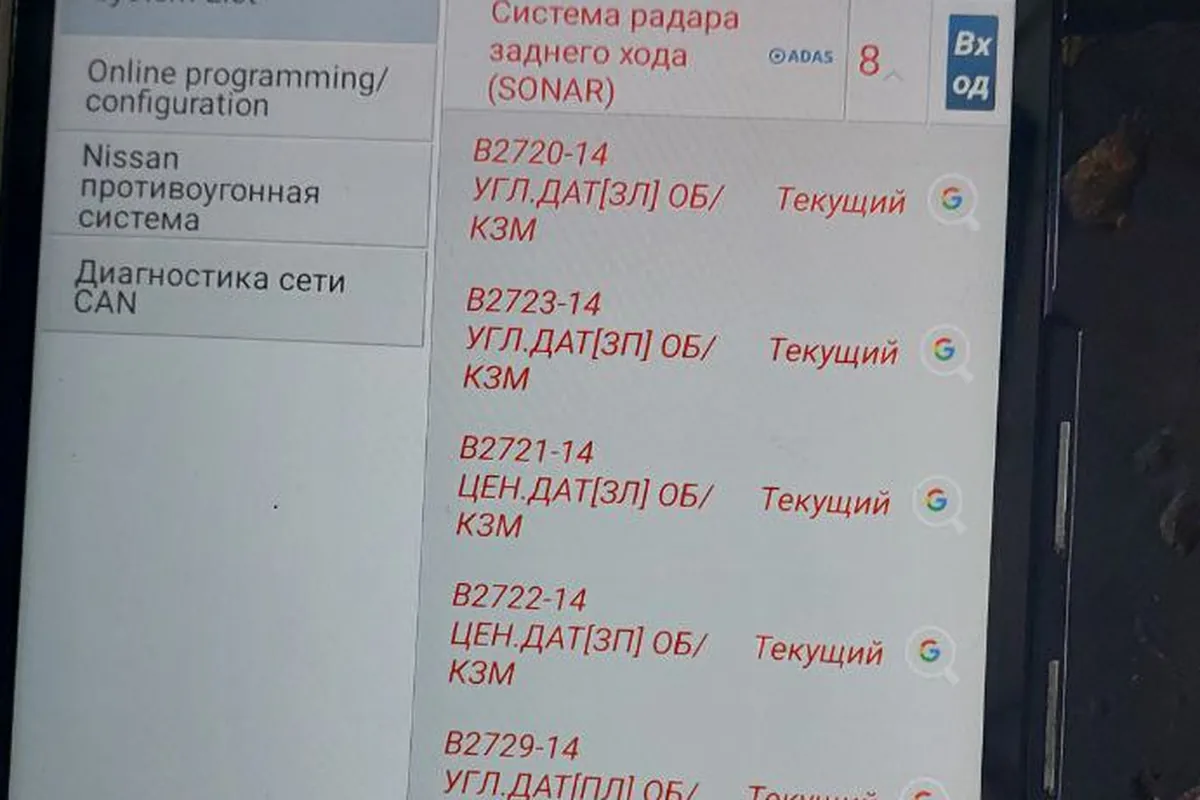

На J11 2019 года разом вышли из строя все датчики: сканер показывает обрыв или замыкание по каждому.

Со штатной NissanConnect 3 работают и самые простые камеры: у владельца работала камера за 200–300 ₽. Но у экрана NissanConnect 3 невысокое разрешение, и камера с высоким разрешением может не запуститься вовсе. У Android-магнитолы наоборот: штатная камера на её экране выглядит хуже. Владелица, поставившая Teyes, в итоге поменяла и камеру на Teyes с углом 160 градусов, а заодно поставила омыватель камеры.

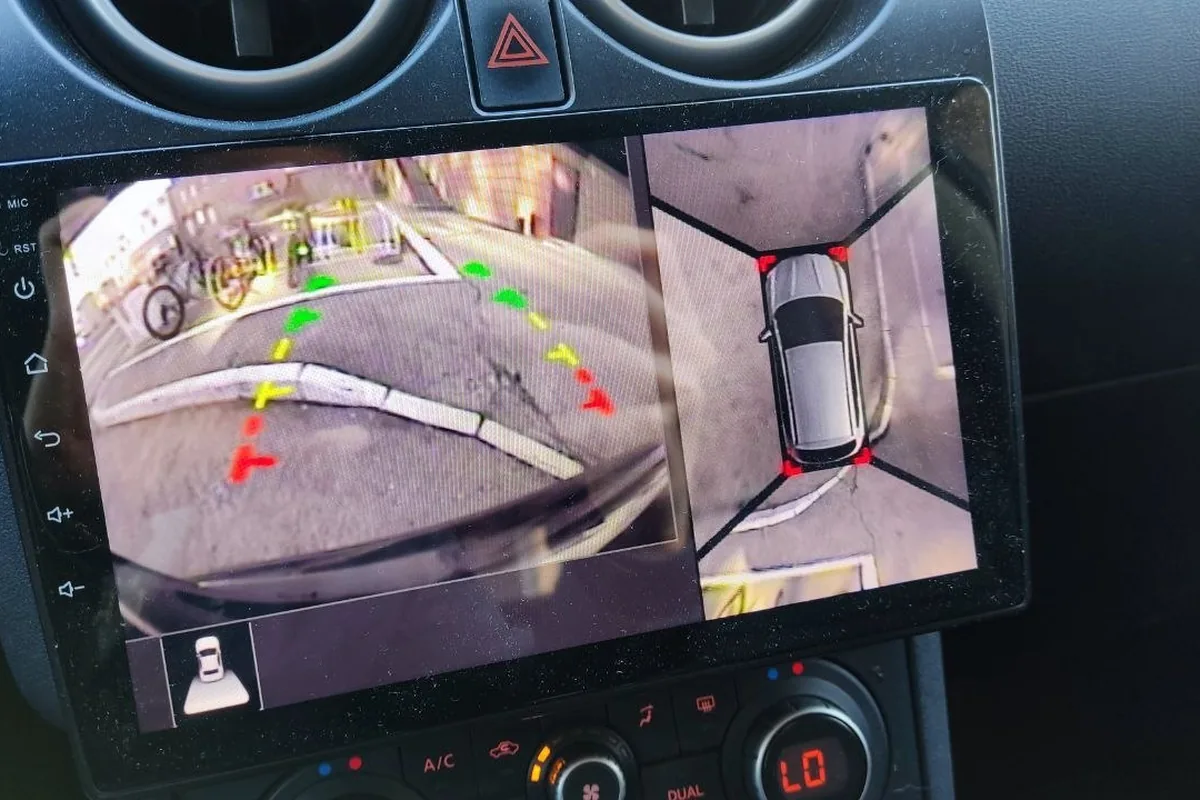

У J10 камеры обычно ставят вместе с Android-магнитолой: камера часто идёт в комплекте. Для J10 продаются и комплекты Android-магнитолы со своими камерами 360.

Парктроники

Штатные датчики парктроника J11 выходят из строя по одному, а ошибка в шине тянет за собой всю систему. У владельца J11 задний датчик перегревался на солнце и отключал весь парктроник вместе с ошибкой. После замены датчика ушла и ошибка U1000. У другого владельца передний парктроник периодически «жил своей жизнью» с ошибкой U1000-01. Датчики на разборке стоили по 2 тыс. ₽ (2024), китайские дешевле, но их качество непонятно.

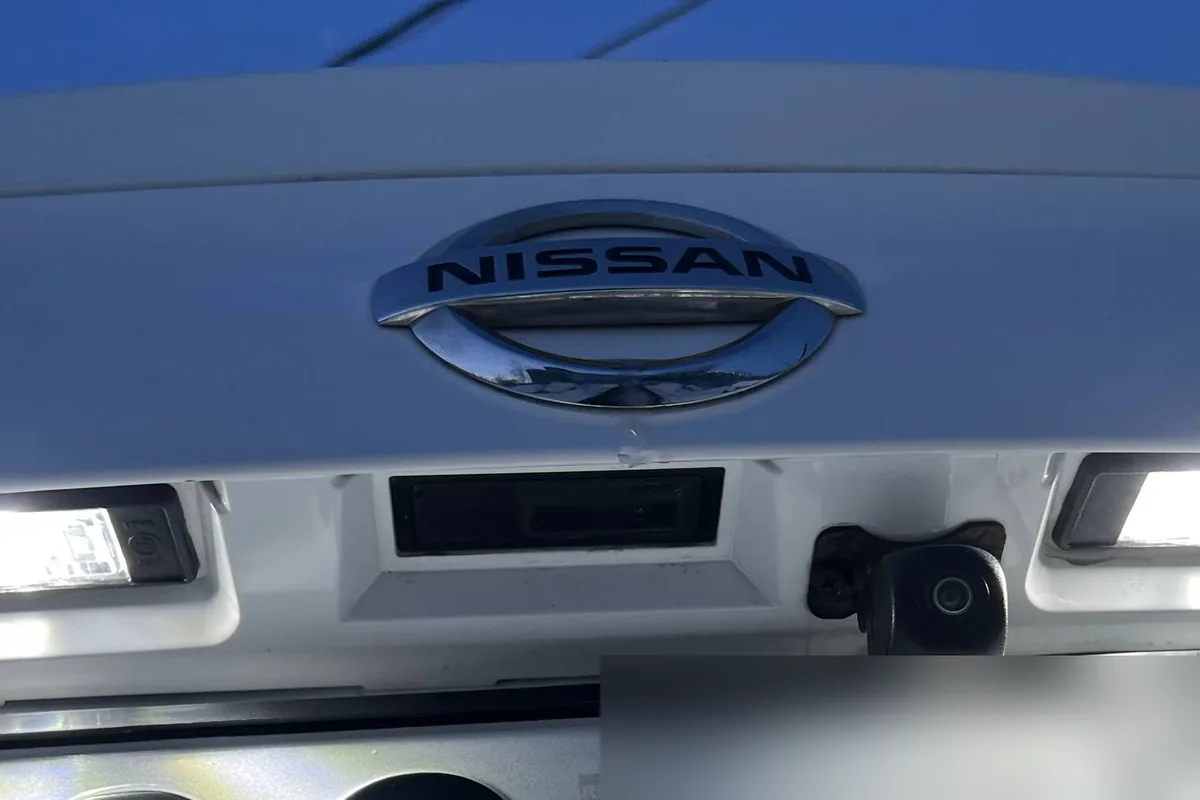

Китайская камера между фонарями номера в холода перестаёт работать, и владелец думает о штатной.

Добавить штатные парктроники на машину без них можно, но дорого. Владелец J11 оценивал парктроники с камерой при самостоятельной установке в 20–30 тыс. ₽ (2022). Проще звуковой парктроник с дисплеем с Озона, его ставят и на J10. Если вы покупаете J11 и хотите камеры и парктроники, смотрите комплектации заранее — статья о комплектациях Кашкая.

Мнение установщика

Если задняя камера пропадает, первым делом снимите пластиковый кожух жгута между крышкой багажника и крышей и осмотрите провода на изгибе. Это единственное место, где проводка камеры постоянно работает на излом. Перетёртый провод лучше пропаять и заизолировать термоусадкой, скрутка на изгибе долго не проживёт. Если провод целый, проверьте разъём у камеры на окисление. Камеру с омывателем не мойте, пока не проверите обратный клапан: если он пропускает, вода идёт внутрь камеры.

Если камера пропала: проверьте по порядку

1. Объектив чистый? Грязь и лёд дают ошибку системы и мутную картинку.
2. Пропадает ли картинка при открывании и закрывании багажника? Если да, виноват провод в жгуте крышки.
3. Связаны ли сбои с сыростью, морозом или жарой? Ищите влагу в разъёме или перегрев блока.
4. Меняли ли магнитолу? Проверьте переходник и настройки CAN-адаптера.
5. Горят ли ошибки U1308 или U1000? Прочитайте их сканером, об этом статья об ошибках Кашкая.

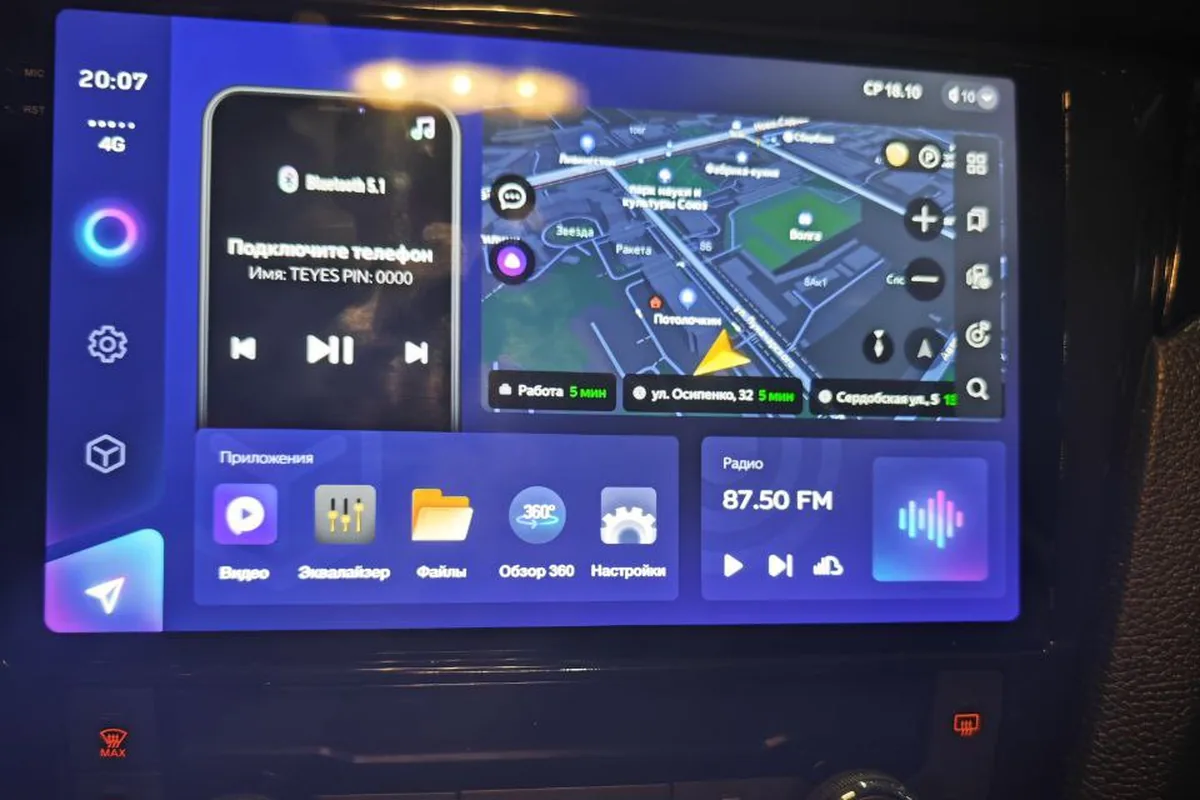

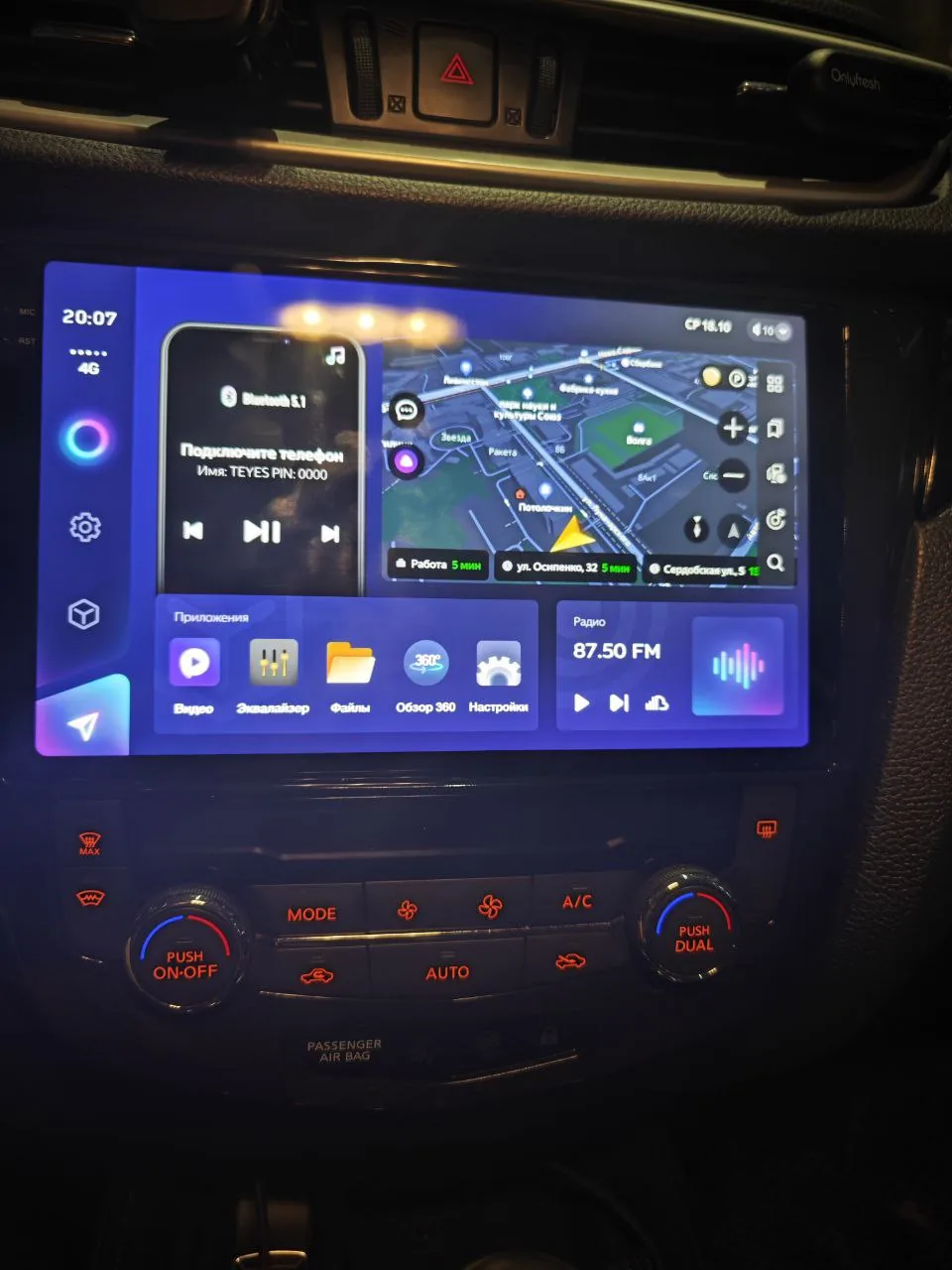

Teyes CC3 2K с обзором 360: картинка хуже родной, но после калибровки годится для ежедневной езды.
