Дворники УАЗ Патриот: размер щёток 530 мм, задний дворник, трапеция, мотор, предохранитель и омыватель

← УАЗ Патриот рестайлинг (05.2012 — н.в.)

Короткий ответ. На УАЗ Патриот спереди с завода стоят две щётки по 530 мм (53 см), крепление — крючок на поводке; руководство допускает бескаркасные щётки и советует менять их раз в 18–24 месяца (РЭ 2024, стр. 136–137). Сзади одна щётка, владельцы ставят около 38 см. Главная поломка — закисшая трапеция: ось поводка заедает, мотор перегревается и горит, а на машинах, где предохранитель дворников общий с раздаткой, заодно мог включиться полный привод. Трапеция с мотором в 2021–2025 годах стоила 4–6 тыс. ₽, работа — около 800 ₽. Предохранитель стеклоочистителя на машинах по РЭ 2024 — Fb9 на 20 А в салонном блоке, реле-прерыватель — R8 (стр. 208–209).

Размеры щёток

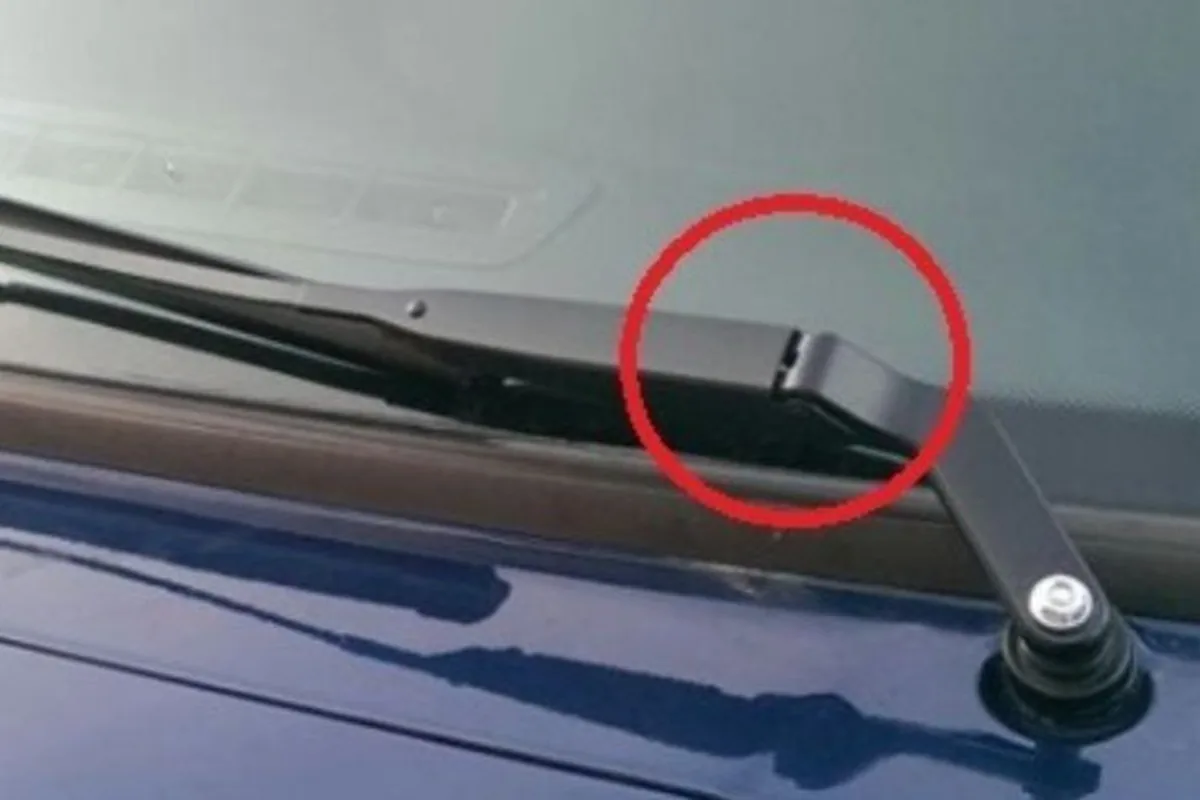

Поводок дворника оторвался в месте изгиба — вопрос, чинить или менять целиком.

Размер щётки в руководстве не указан; 530 + 530 мм — то, что владельцы находят на машине с завода. Поводки при этом, по словам владельца, бывают разной длины — около 360 и 380 мм, — поэтому щётка 53 см на одной машине доходит до уплотнителя, а на другой нет. Владелица, поставившая щётки по 50 см, довольна: края ничего не задевают, прижимаются плотно. Владелец машины 2023 года спокойно ставит 55 см.

После замены мотора трапеции дворники чистят не ту область стекла, что должны.

С завода 53 см стоят, 15 см щётки просто в воздухе болтаются.

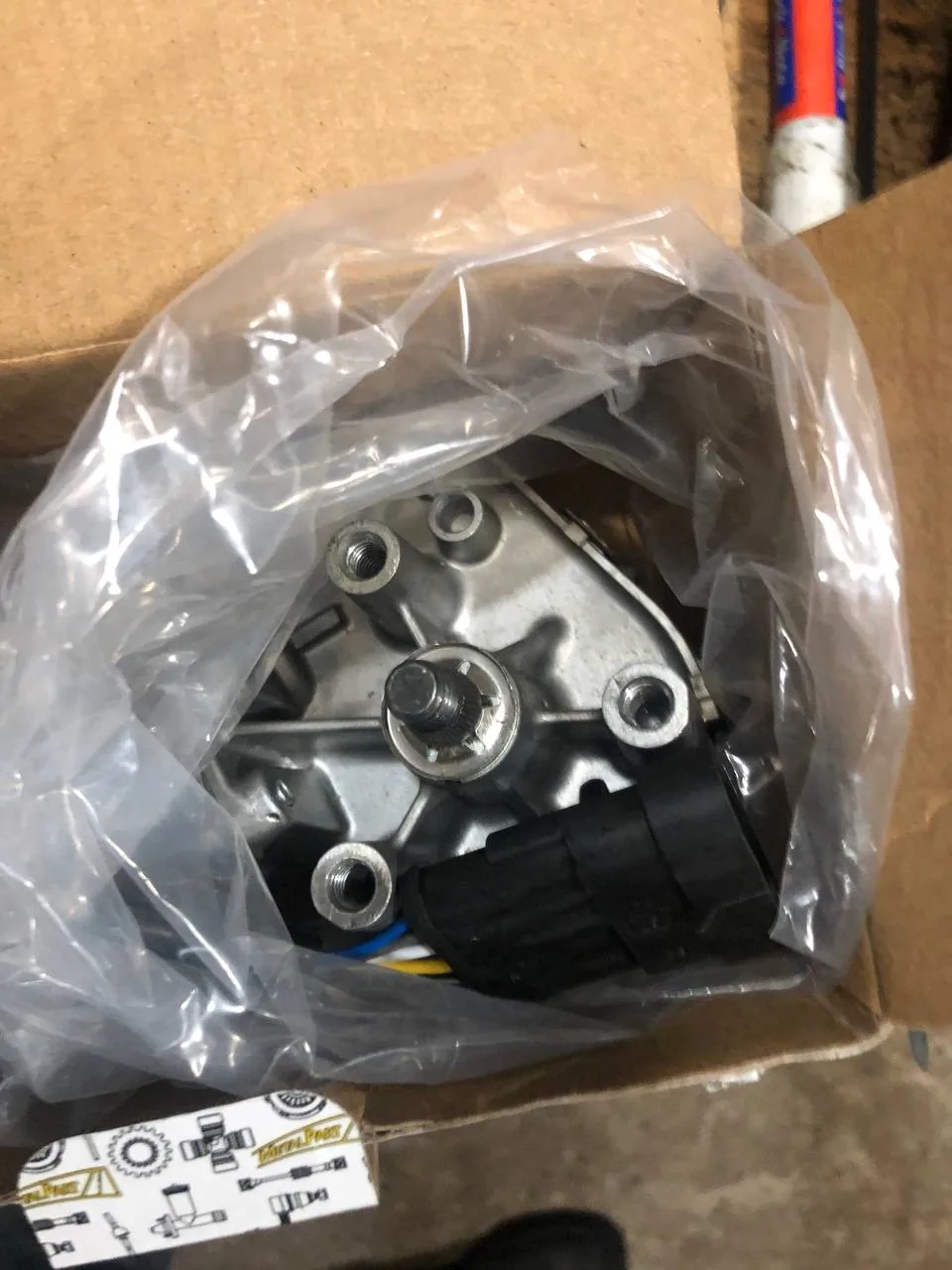

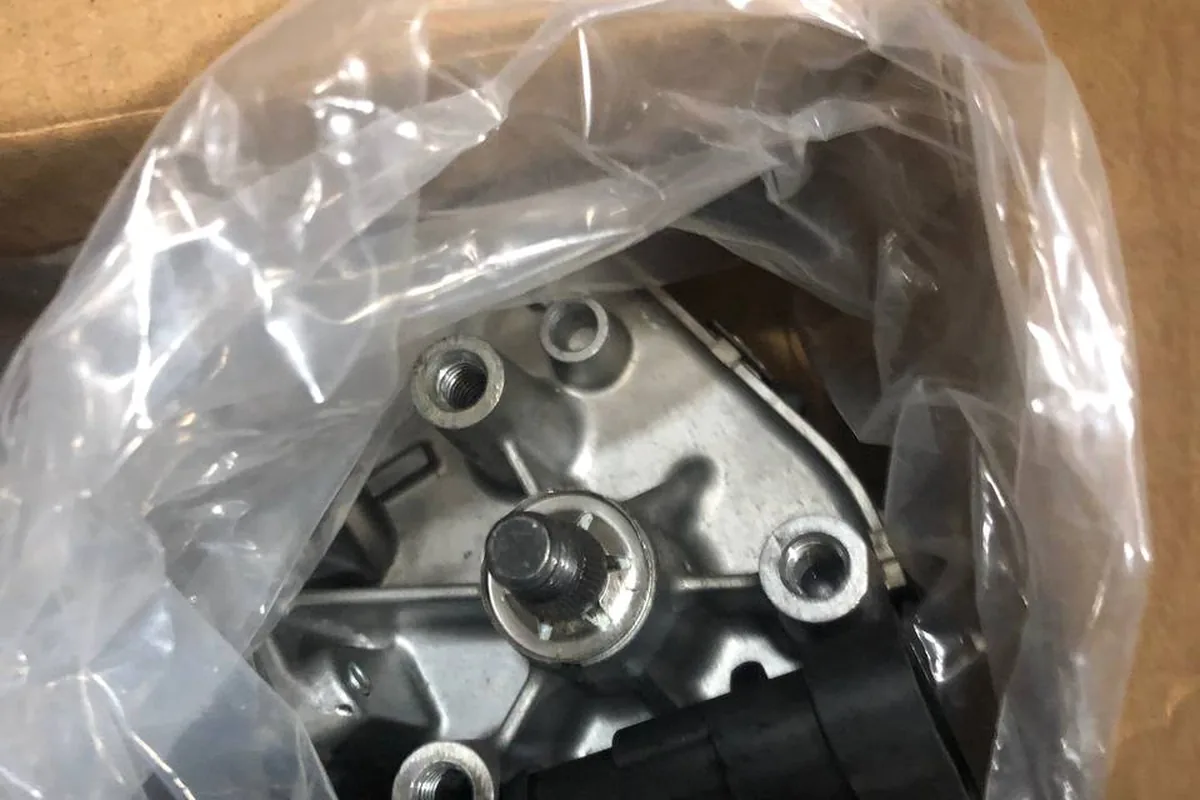

Усиленный мотор не подошёл: трапеция на машине оказалась другой.

Правый верхний угол стекла не дочищает ни одна щётка — у Патриота там сильный изгиб стекла; каркасные оставляют угол чуть меньше. Из марок владельцы хвалят Bosch AeroTwin (у владельца отработали с 2017 по 2022 год), Denso, Valeo, Lynx для зимы; гибридные щётки одному владельцу не понравились, он вернулся к бескаркасным с графитовым покрытием.

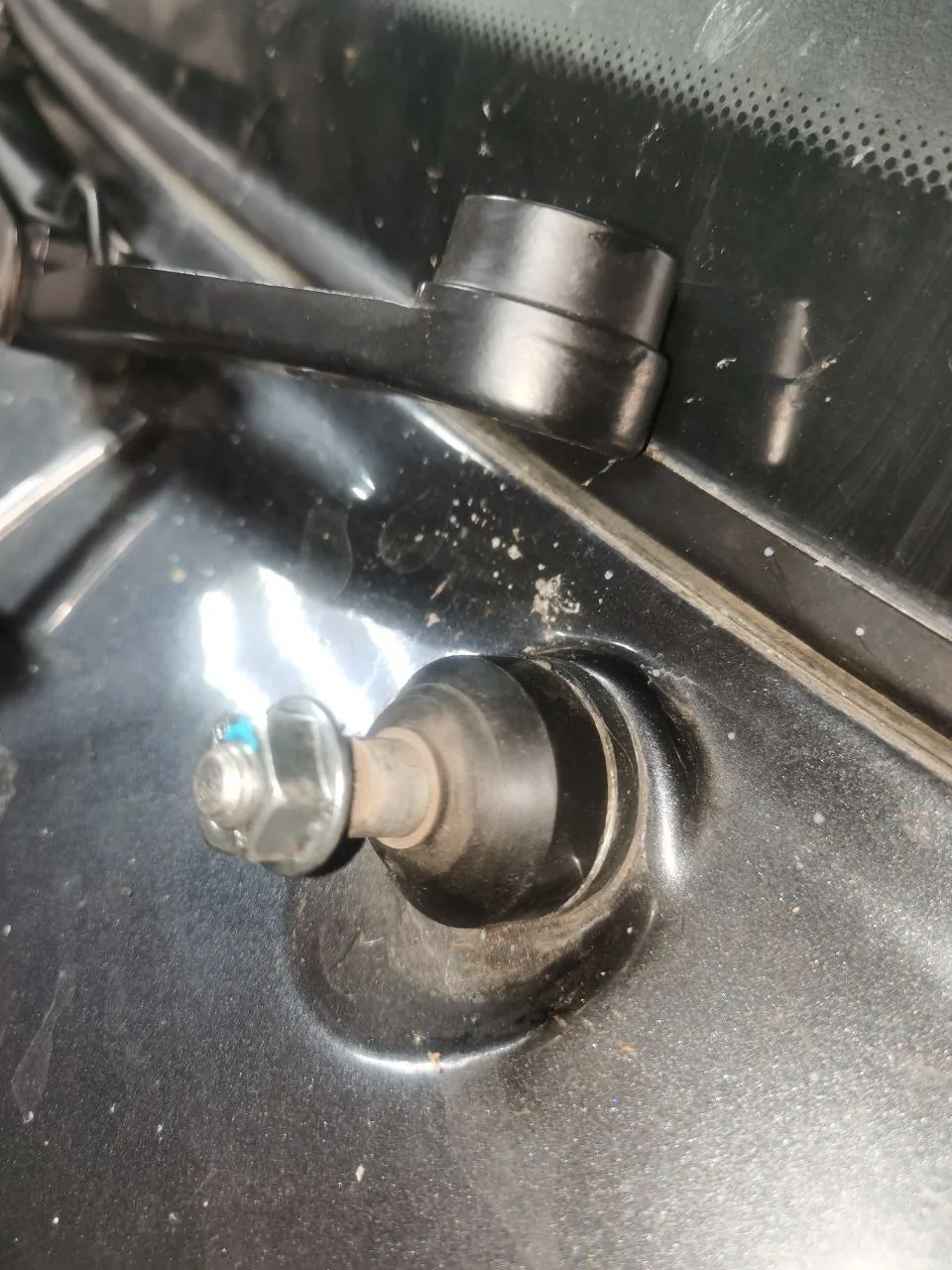

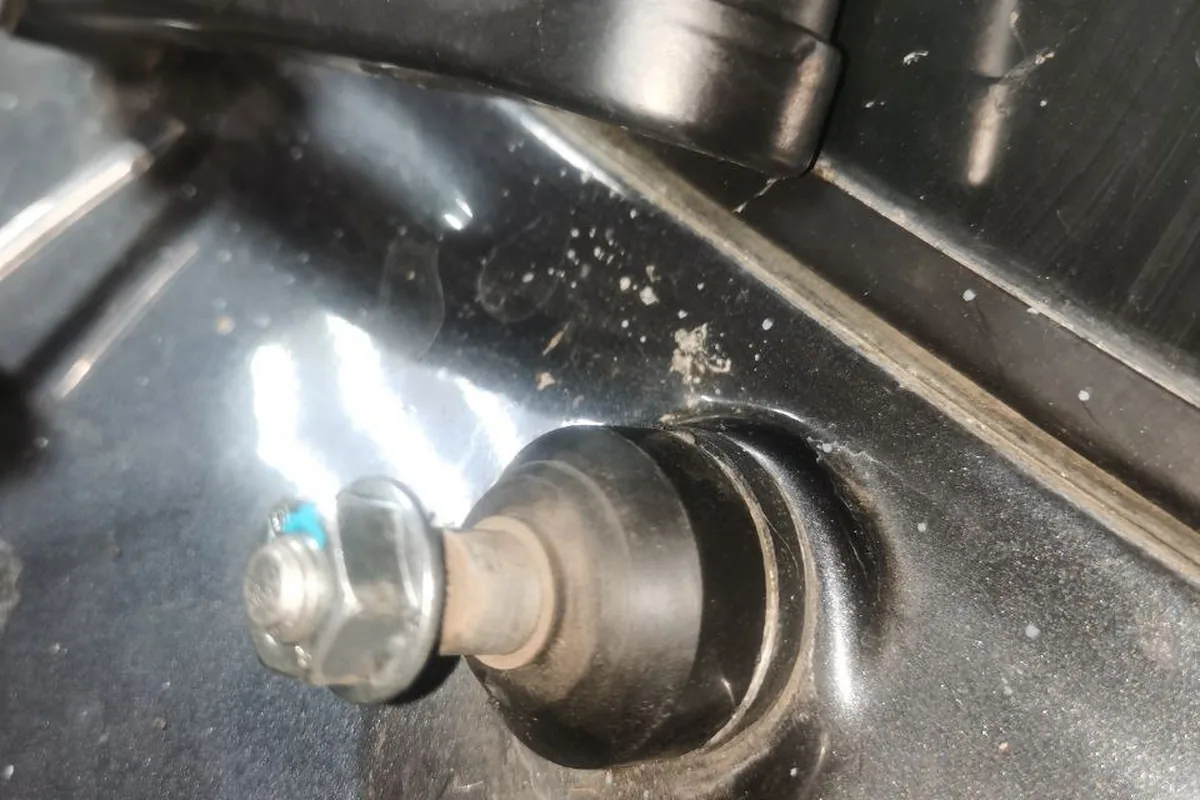

Патриот 2019 года: дворники стали клинить — закисла одна из втулок трапеции.

Трапеция и мотор: почему встают дворники

Типичная картина: дворники начинают медленно ходить, останавливаются посреди стекла, потом горит предохранитель или мотор. Причина чаще всего — не мотор, а трапеция: ось поводка («шлицевой штырь») закисает под резиновым колпачком. Та же ось — дорога для воды: если уплотнительное кольцо не держит, вода, по наблюдению владельца, попадает в свечные колодцы третьего и четвёртого цилиндров.

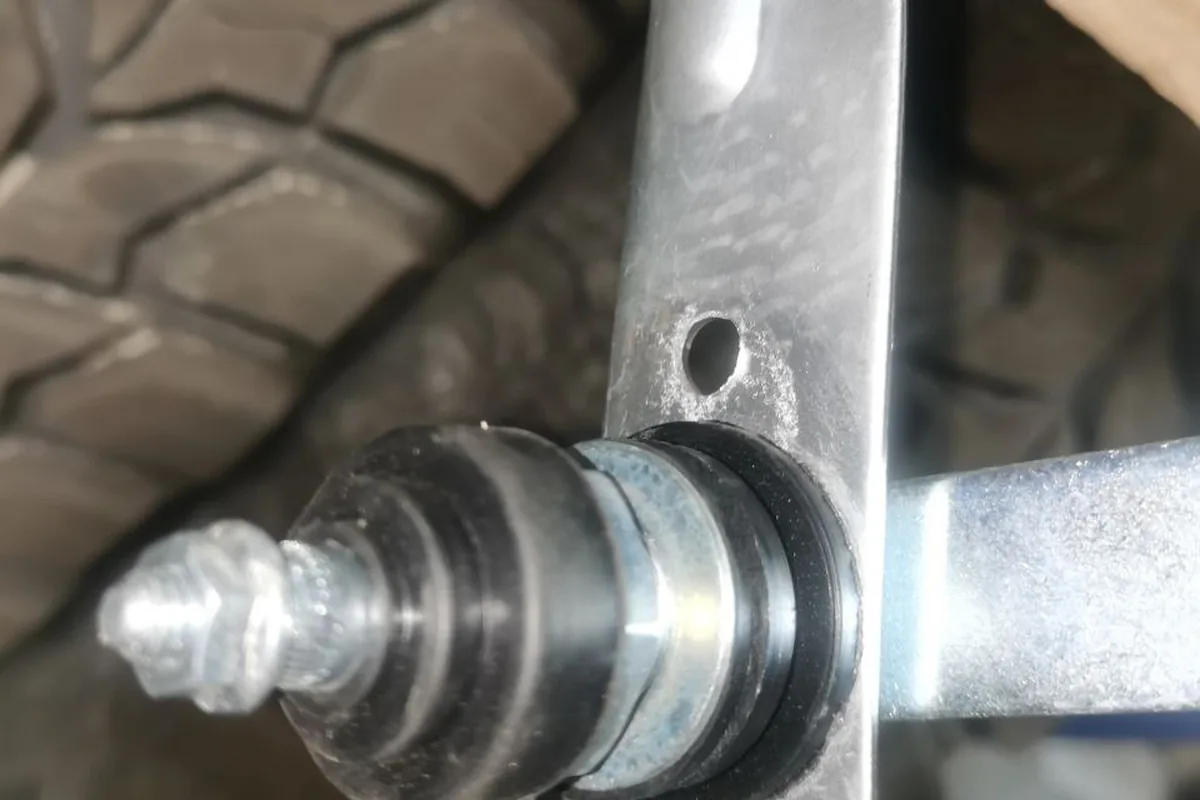

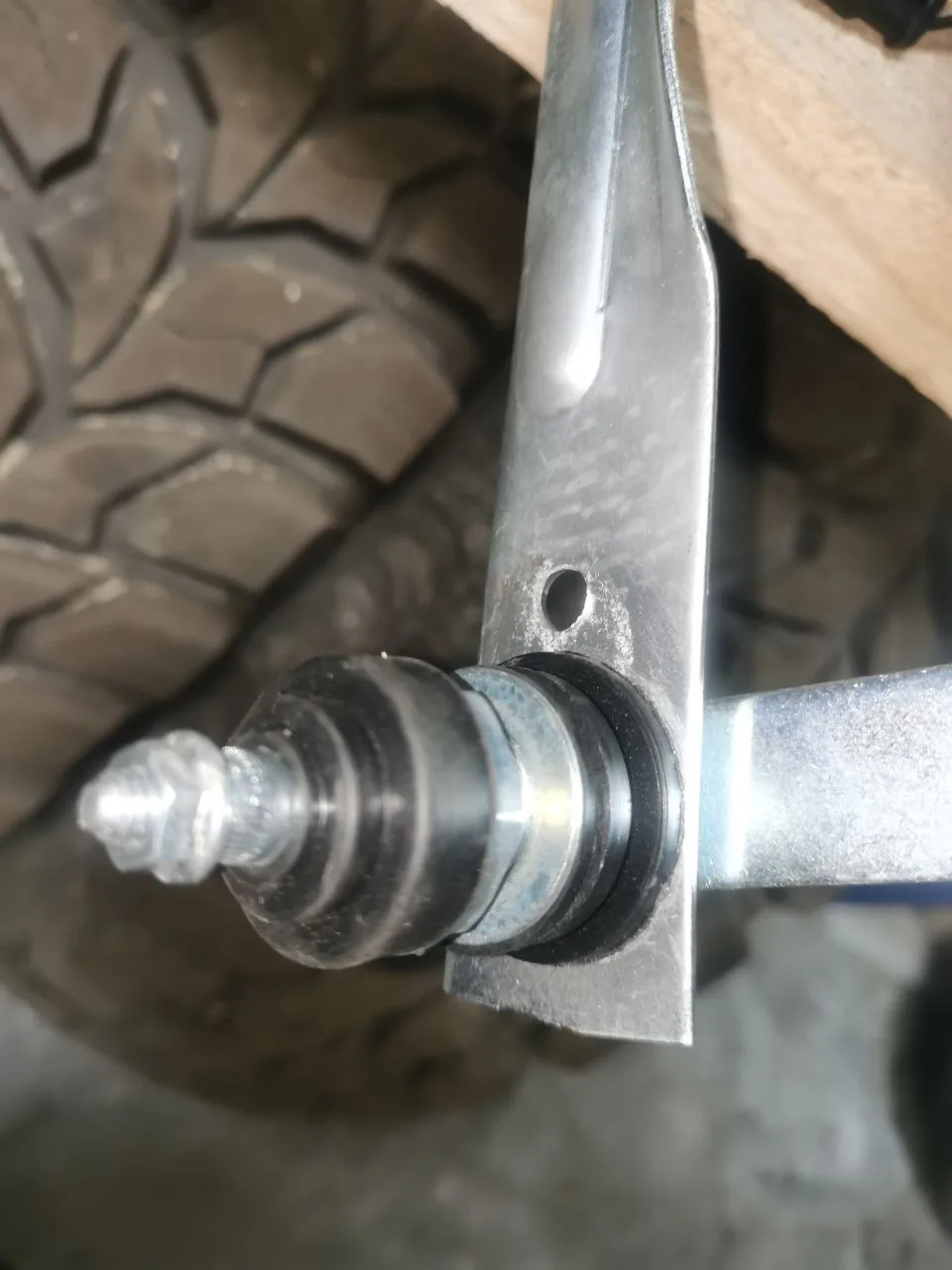

Трапецию сняли: втулку оси чистят и смазывают, чтобы дворники снова ходили свободно.

Я б срочно посоветовал, пока не сгорел движок, снимать поводки дворников и добраться до штыря поводка трапеции — обильно пролив его сначала аналогом ВД-40, а затем маслом. Больше чем уверен, проблема зарыта там.

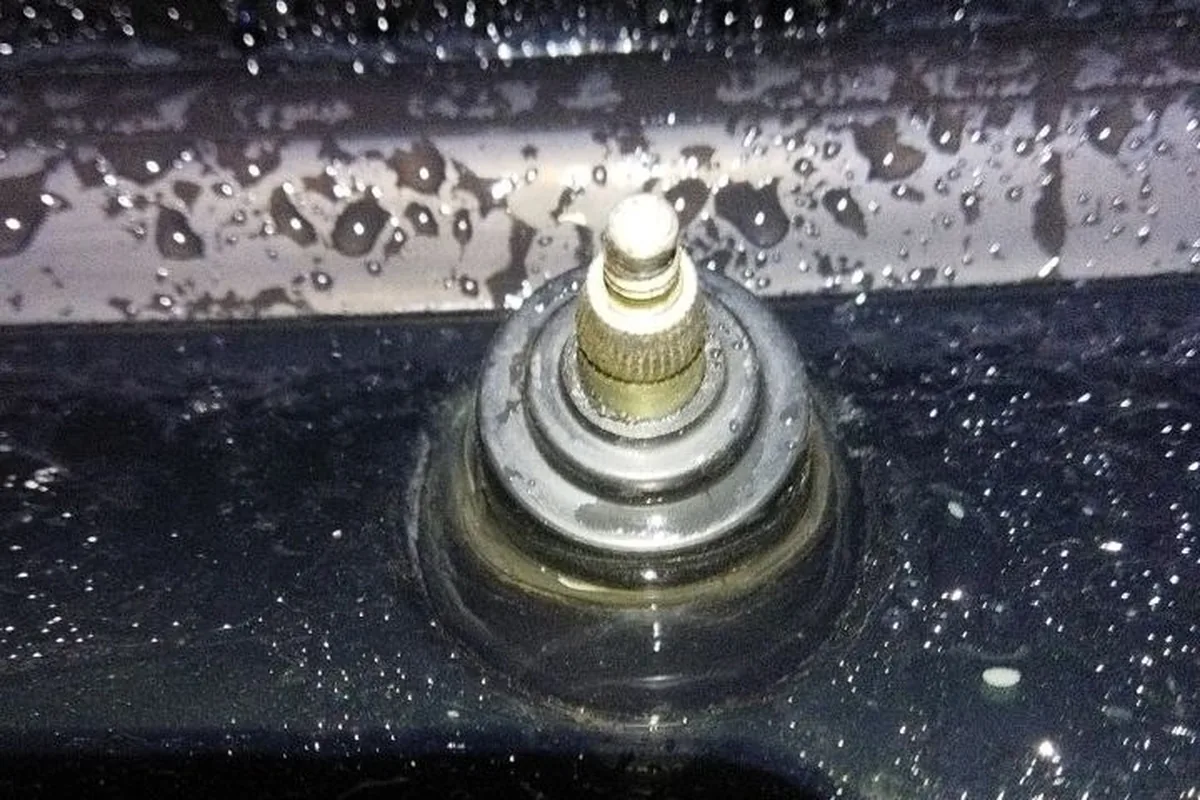

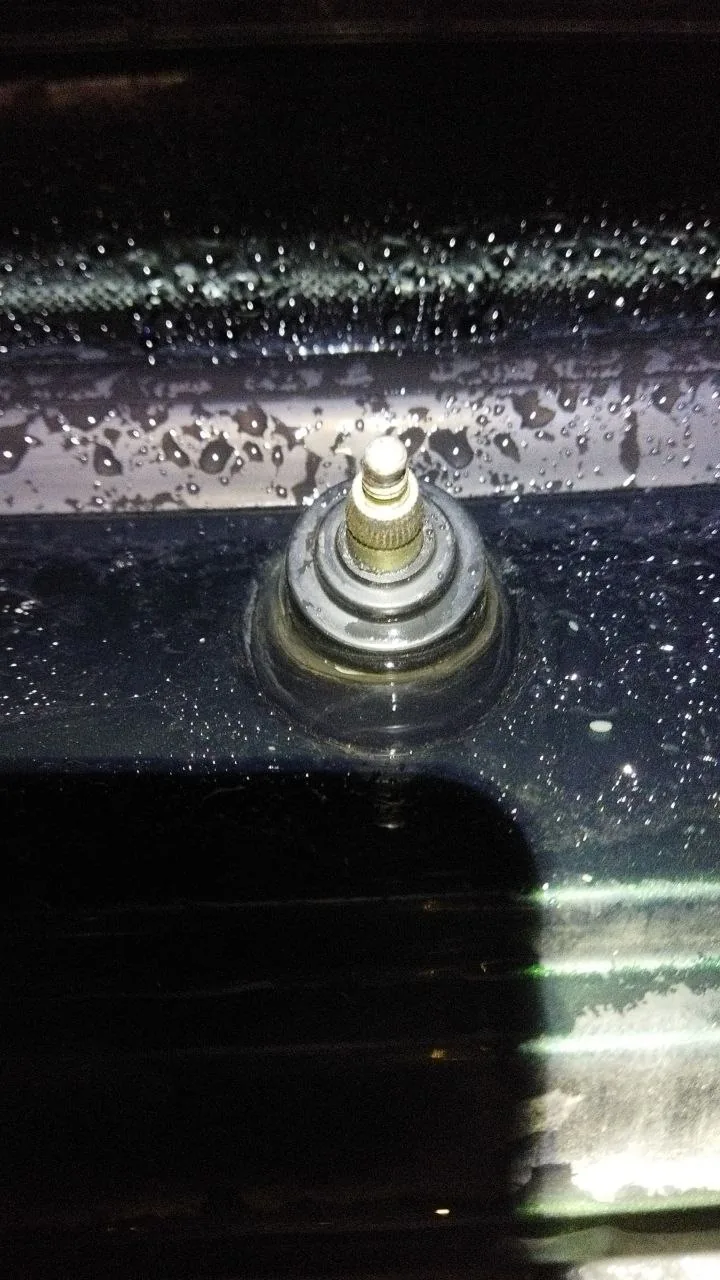

На правом дворнике кончилась резьба оси — гайка поводка больше не держит.

Владельцы, у которых трапеция сдохла дважды за три года, пришли к одному: раз в сезон снимать поводки, промывать и смазывать оси. Один забивает под колпачок графитовую смазку. Ещё одна поломка — слетает тяга пассажирского дворника или слизывает её наконечник; владельцы ищут наконечник отдельно, чтобы не брать трапецию целиком.

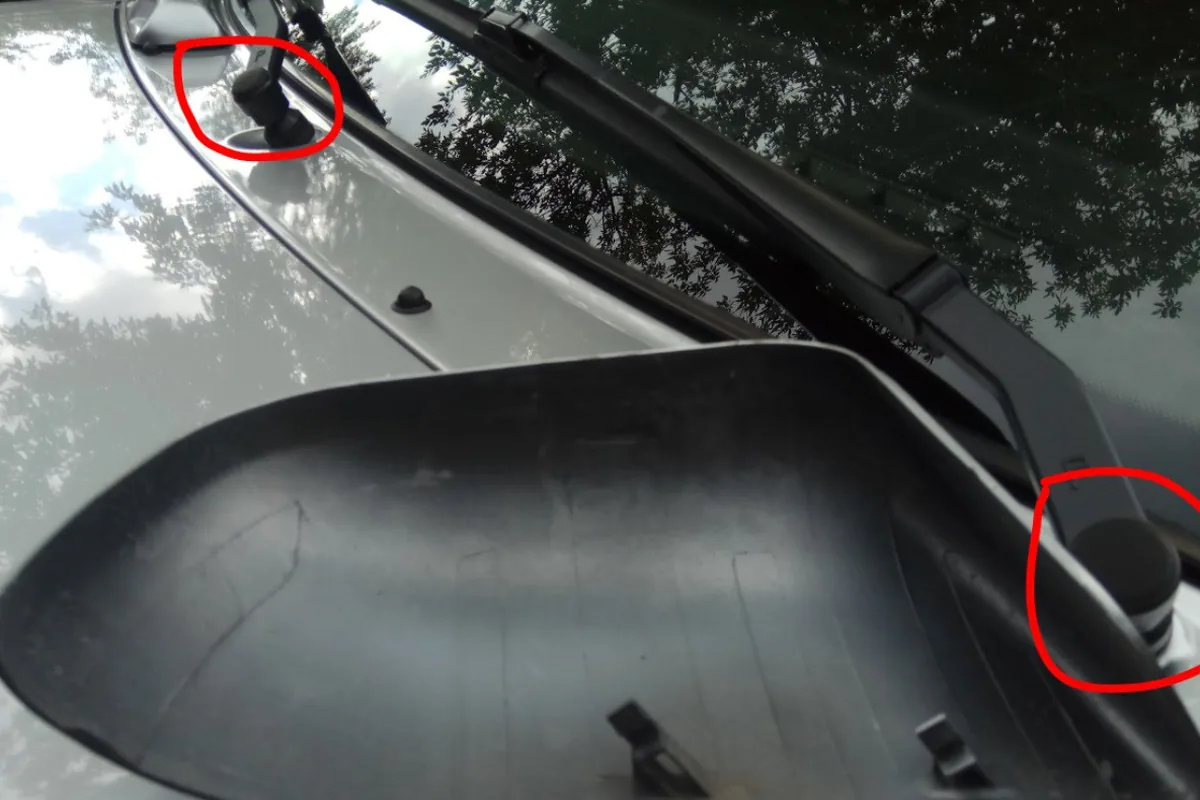

Колпачков, закрывающих гайки поводков, нет — их печатают на 3D-принтере или заказывают с завода.

Вместо штатного мотора владельцы ставят моторедуктор от ВАЗ-2108/2109 (171.3730) по инструкциям из интернета. Но моторы разных лет отличаются: продавец запчастей предупреждает, что мотор, подходящий на Патриот до 2015 года, на более новый без доработки поводка трапеции не встанет. После замены мотора проверьте крайнее положение щёток: если они ложатся не там, открутите гайку и переставьте поводок на шлиц-два. Привод стеклоочистителя по сервисной книжке на гарантии 24 месяца или 80 000 км (редакция 2020, стр. 10).

Предохранитель, реле и полный привод, который включается сам

На машинах по руководству 2024 года стеклоочиститель и его переключатель стоят на предохранителе Fb9 20 А вместе с блоком переключателей задних пассажиров, задним отопителем, краном отопителя, обогревом руля и мультимедиа; прерыватель стеклоочистителя — реле R8 в салонном блоке (РЭ 2024, стр. 208–209). Где блок и как снять крышку — в статье про предохранители.

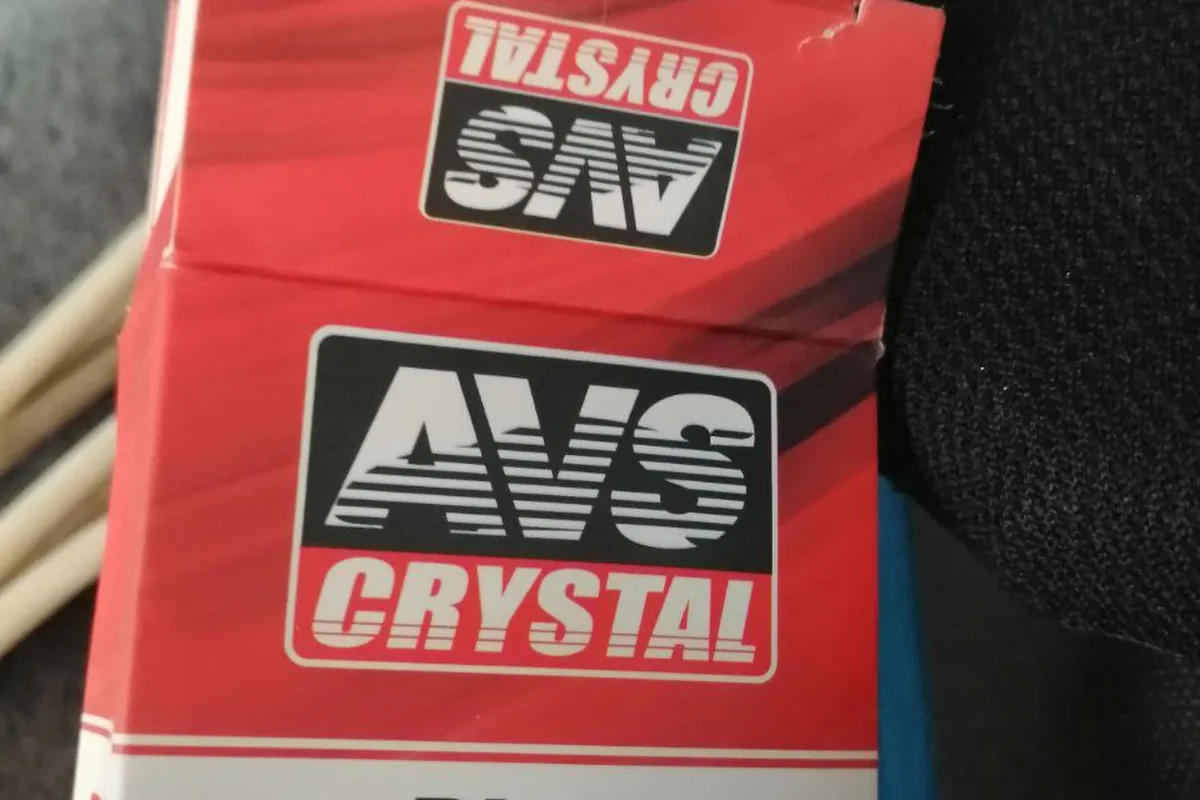

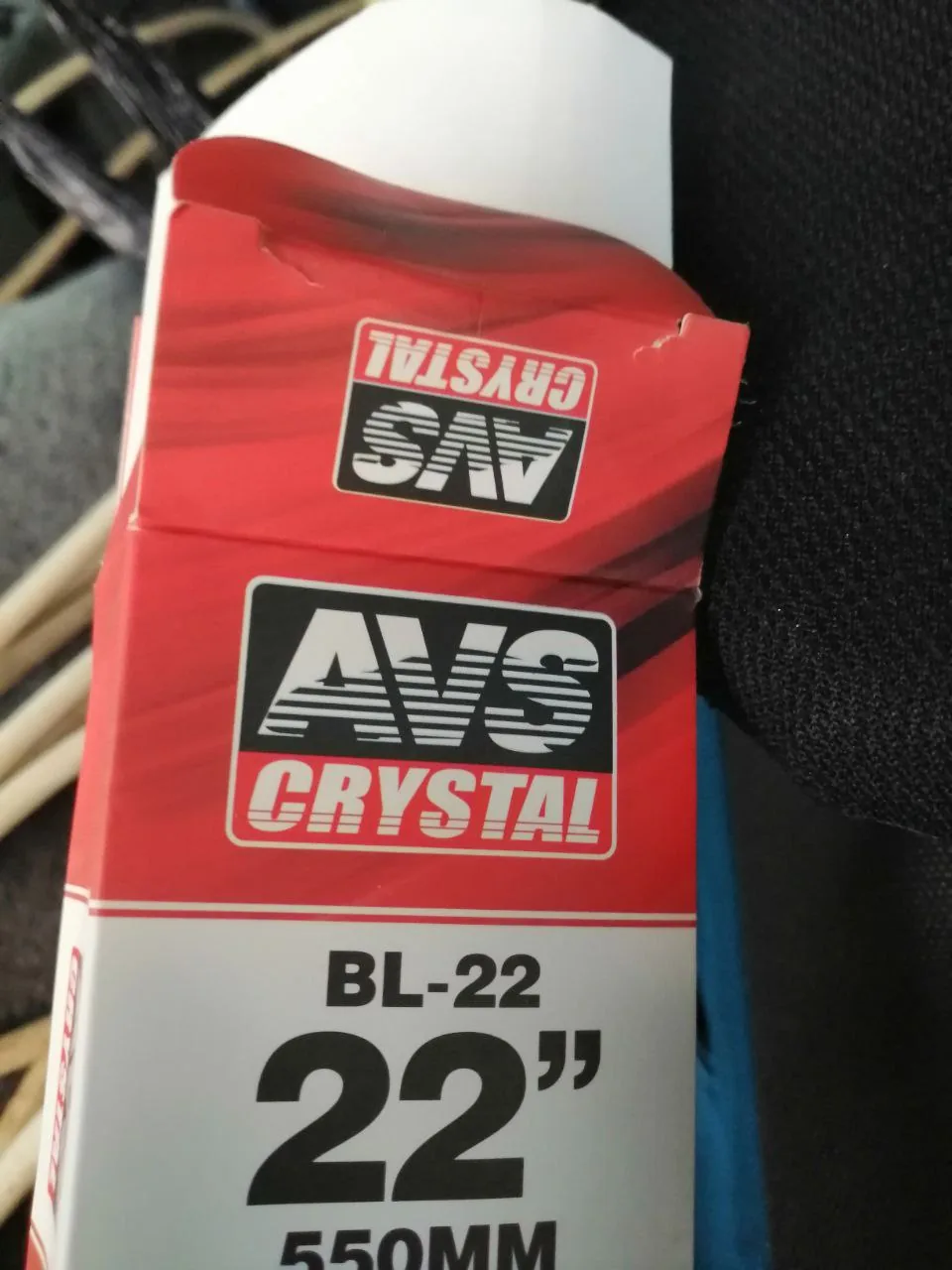

Недорогие щётки 550 мм третью зиму машут без проблем.

Отдельная история, которую надо знать владельцам машин прошлых лет с раздаткой с шайбой: предохранитель дворников был общим с блоком управления раздаткой. Когда закисшая трапеция сжигала предохранитель, раздатка уходила в аварийный режим и включался полный привод — прямо на трассе. Владельцы расходятся в годах: один пишет, что с 2014 года цепи развели, другой — что это касалось моделей примерно до 2019 года, у третьего так было на машине конца 2016 года.

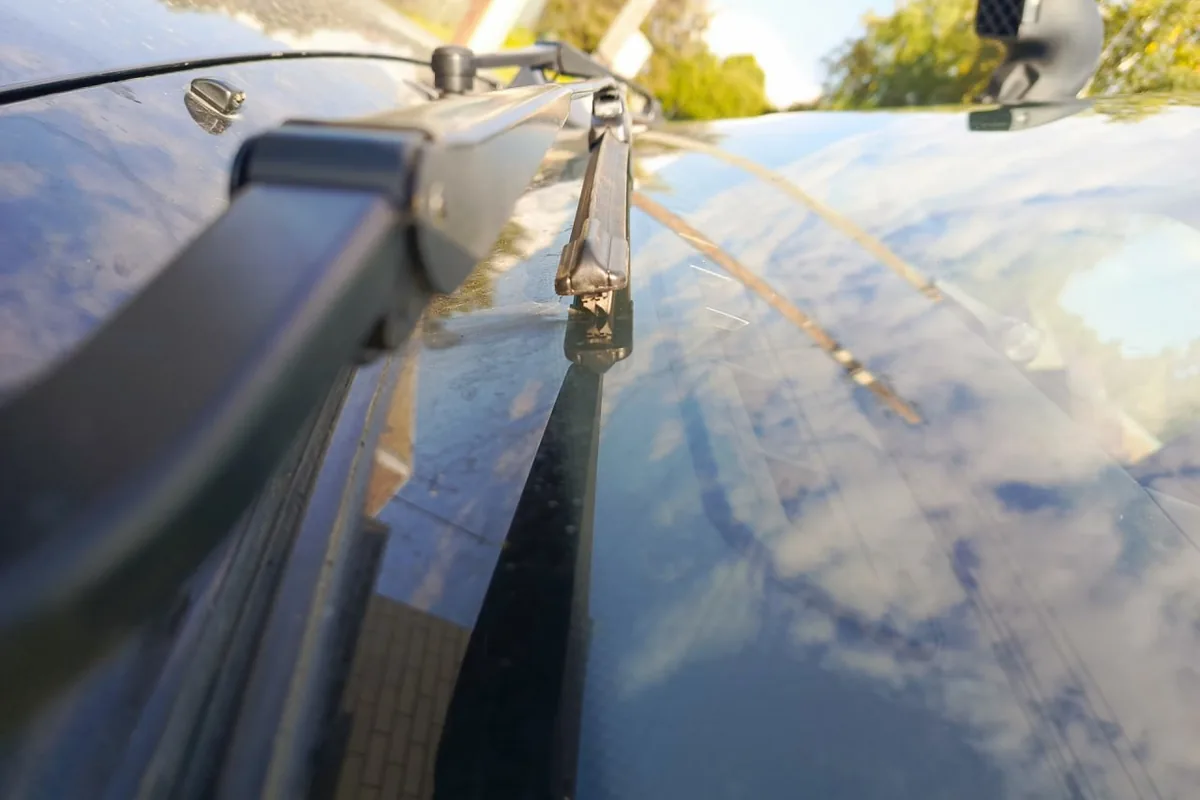

Новые щётки чистят ровно и по стеклу не прыгают.

У меня конец 16 г. в., рестайл 17 г. в., та же история: когда перегорел предохранитель дворников, РК встала в аварию, и при этом принудительно включается 4H.

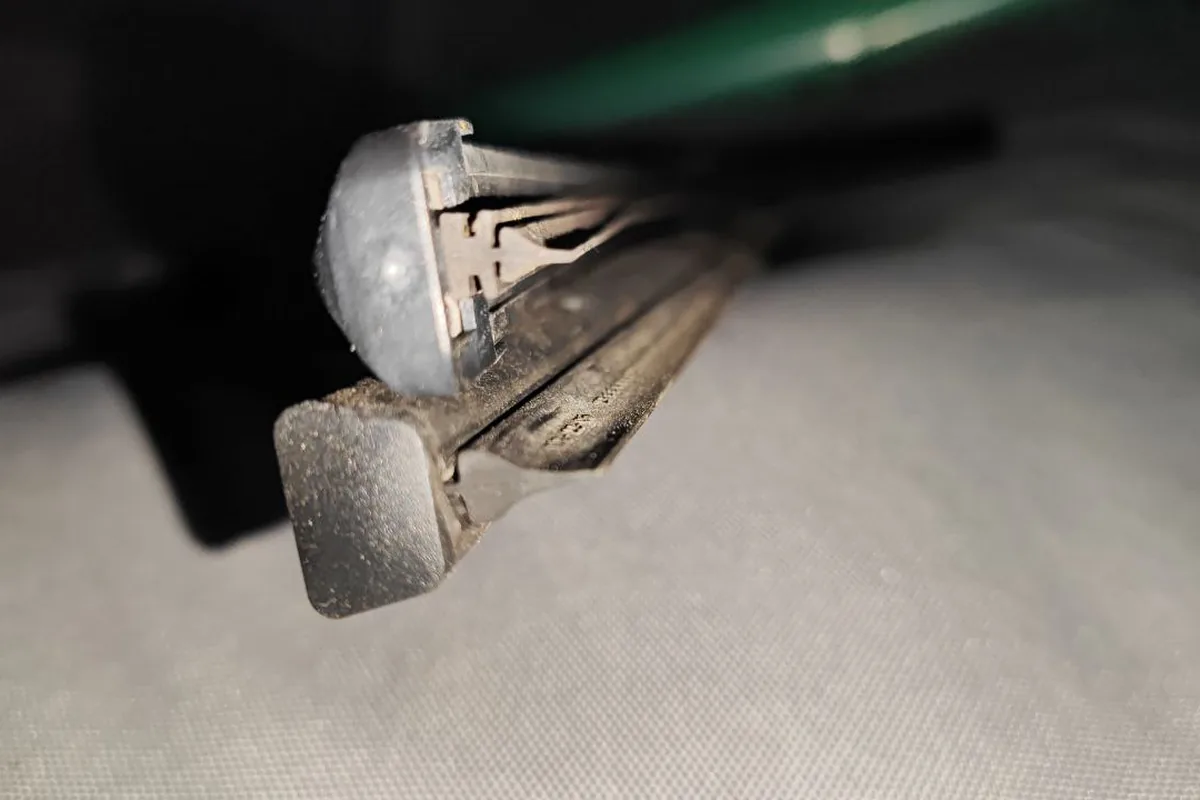

Старая щётка после сезона: кромка резинки изношена и рвётся.

Если у вас так случилось — сначала меняйте трапецию, потом предохранитель: иначе он сгорит снова. Про аварийный режим раздатки — в статье про раздатку.

Задний дворник

У стеклоочистителя двери задка свои болезни: закисает ось, и мотор перестаёт поднимать поводок; у одного владельца щётки «отстреливало» из штатного зажима. Задний дворник по устройству включается вместе с омывателем заднего стекла, и жидкость может приходить с задержкой до 2,5 с (РЭ 2024, стр. 49 и 138) — поэтому он успевает протереть стекло насухо; некоторые владельцы ставят обратный клапан в трубку. Без заднего дворника, по опыту владельца, машину не поставили на учёт сразу.

Струйную форсунку заменили на веерную: она смачивает всё стекло, дворникам легче.

Омыватель и форсунки

Руководство даёт несколько правил: летом можно воду, при 0 °C и ниже — только незамерзающая жидкость; уровень в бачке не ниже 20 мм от дна, иначе выходят из строя насосы; омыватель не держать включённым дольше 10 с; направление струи регулируют иголкой, вставленной в канал шарика жиклёра, а забитый жиклёр продувают воздухом (РЭ 2024, стр. 137–138).

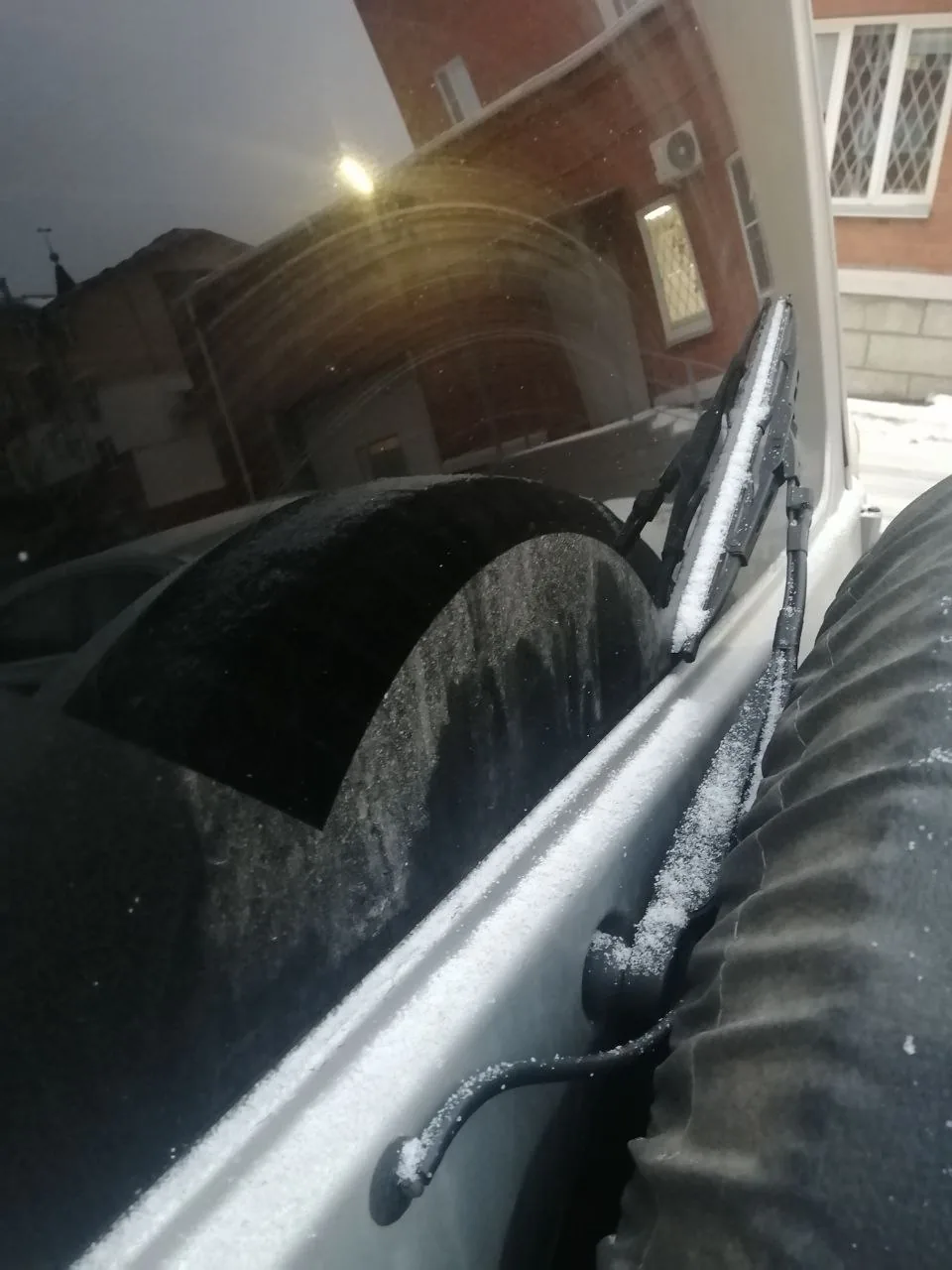

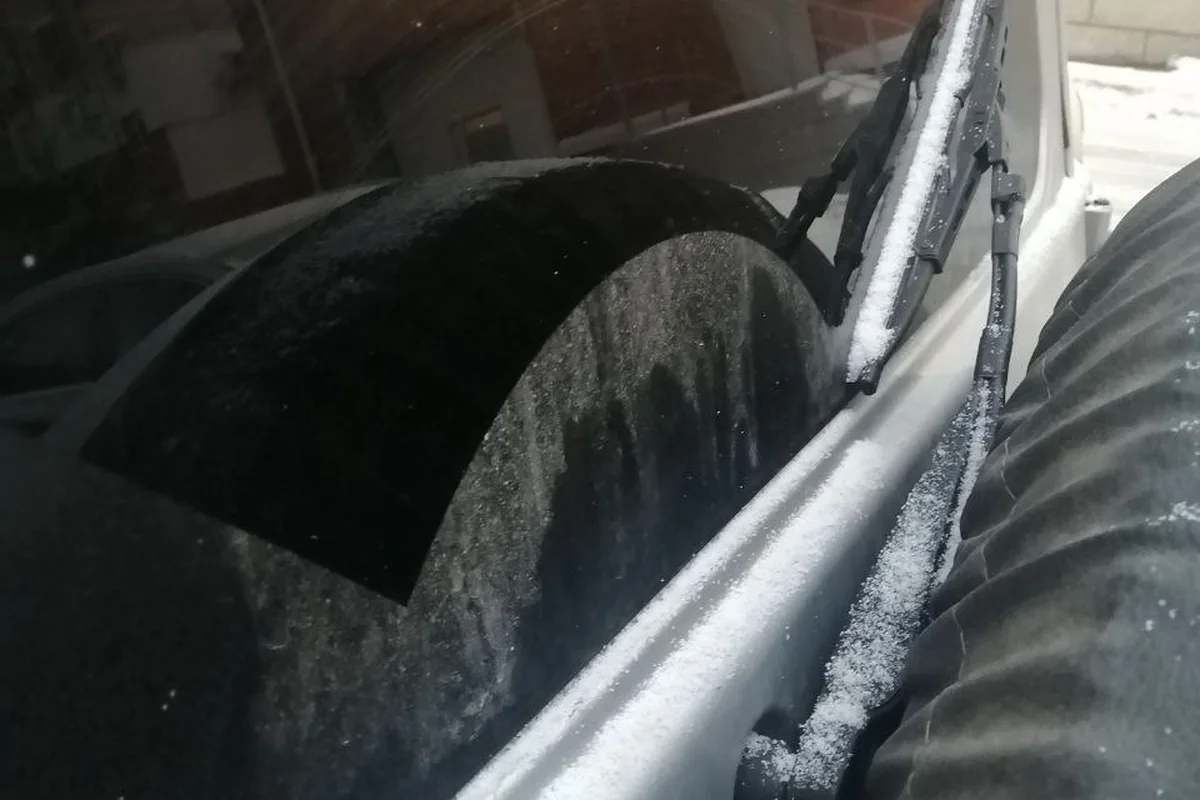

Сзади стоит дворник со встроенной форсункой — второй год без вопросов.

Штатные форсунки у владельцев забиваются за несколько лет, ломаются при чистке снега щёткой и отлетают. Веерные форсунки ставят многие, но одни жалуются, что они бьют в низ стекла и в поводки, как ни настраивай, а другие — что расход омывайки упал. Про замерзание омывателя и дворников зимой — в статье про Патриот зимой.

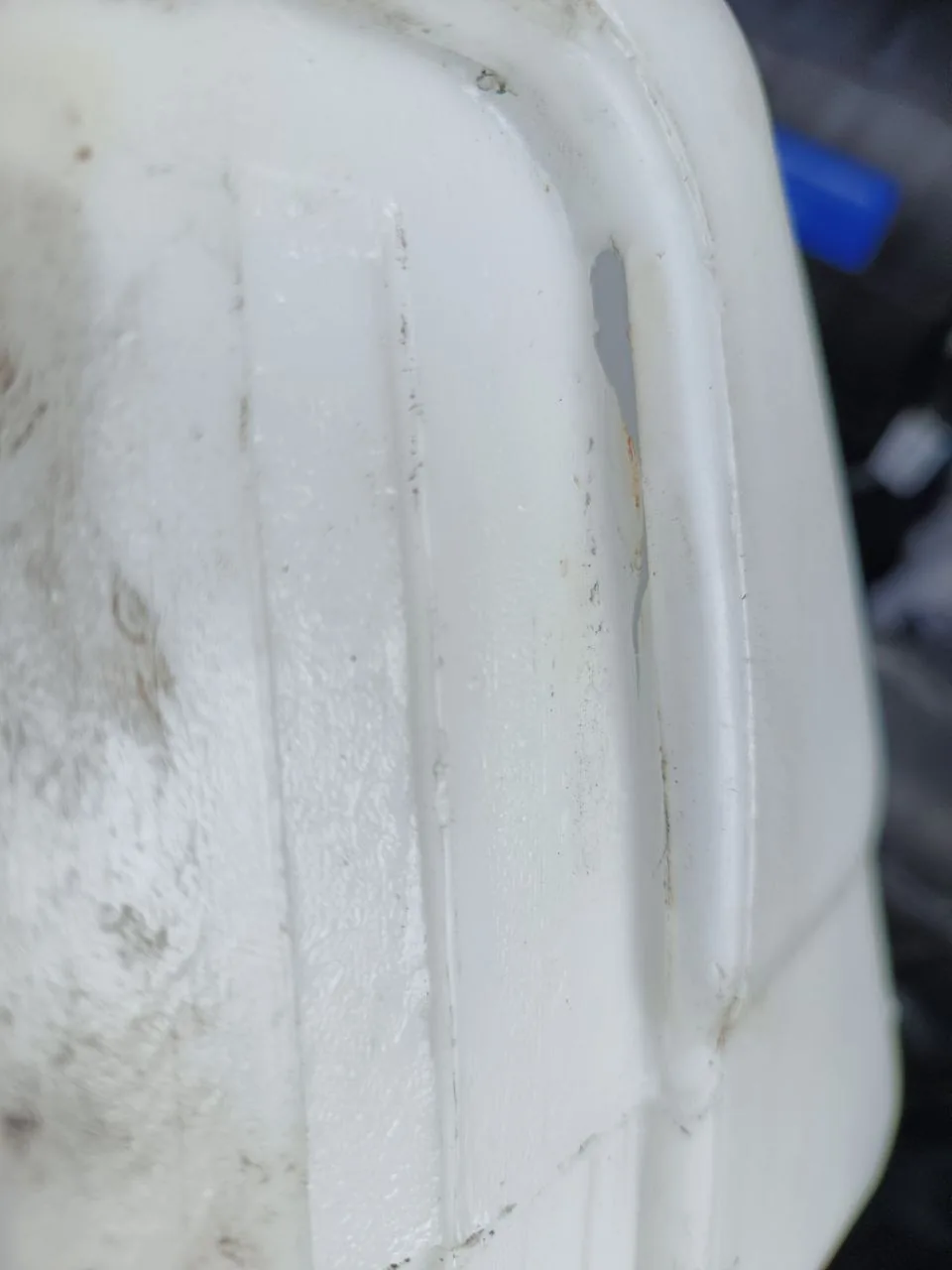

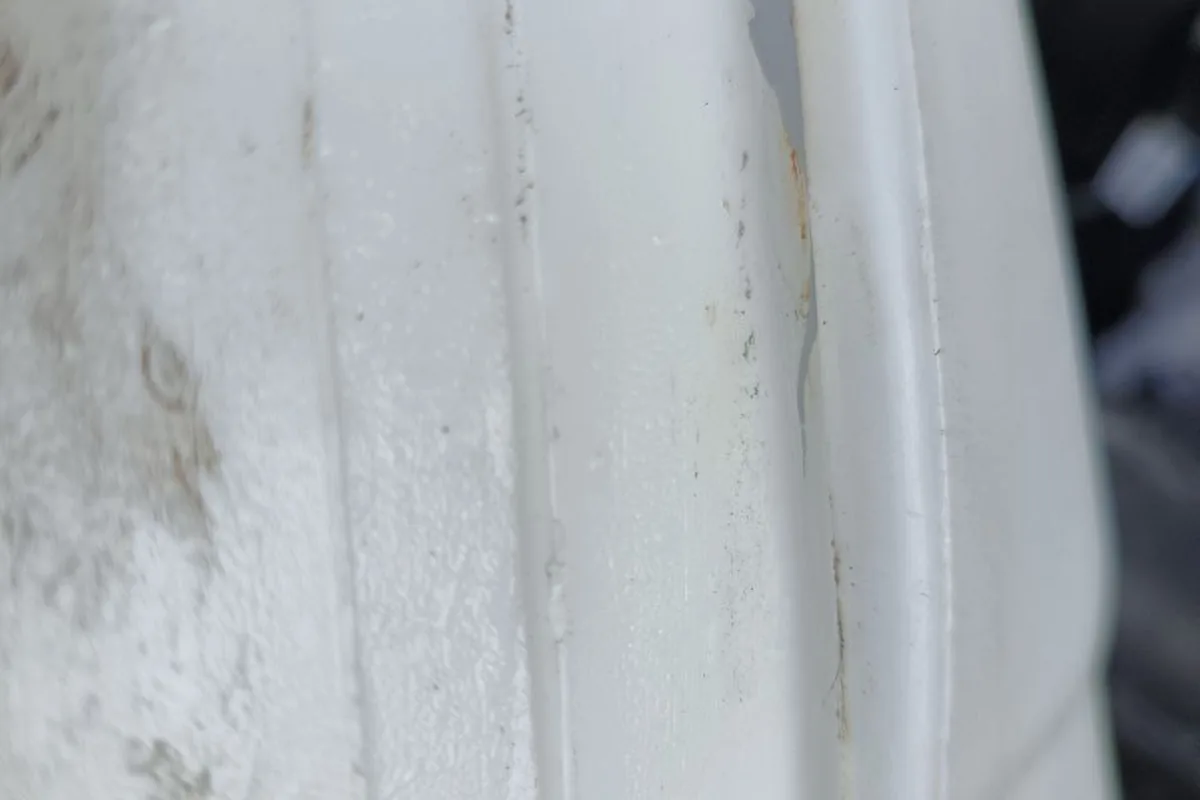

Один бачок протёрся под креплением, у другого протекли уплотнители моторчика омывателя.

Мнение установщика

Если дворники стали ходить медленнее, не ждите, пока они встанут. Снимите поводки, снимите колпачки с осей трапеции и проверьте рукой: ось должна проворачиваться без закусывания. Закисшую ось проливают проникающей смазкой и разрабатывают, пока ход не станет лёгким, потом смазывают и закрывают колпачком. Мотор, который долго крутил заклинившую трапецию, часто уже перегрет, и после ремонта трапеции его ток стоит проверить. Предохранитель ставьте только штатного номинала: «жучок» вместо 20 А сожжёт проводку за панелью.

Не работают дворники: порядок поиска

1. Работает ли омыватель и задний дворник? Если да, переключатель и питание скорее живы — смотрите мотор, трапецию, реле-прерыватель.
2. Проверить предохранитель стеклоочистителя (по РЭ 2024 — Fb9 20 А).
3. Снять поводки и проверить, крутятся ли оси трапеции рукой.
4. Если работают только быстрые режимы, а прерывистый и медленный нет — вероятнее реле-прерыватель R8 или переключатель.
5. Подать питание на мотор напрямую: крутится — ищите проводку и переключатель, нет — мотор.

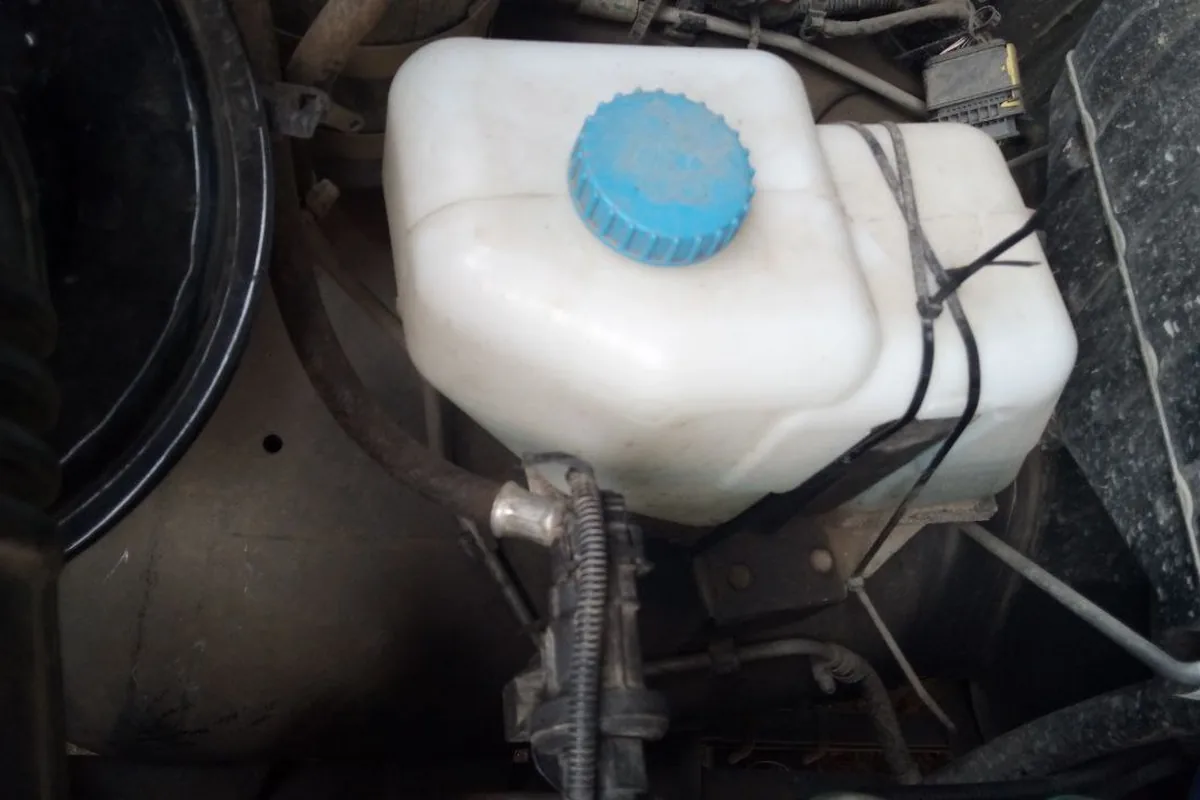

Бачок слетает с крепления, а подогнутое крепление лопается — выручают стяжки.
