Двигатель ВАЗ-21114

Вазовским моторостроителям удалось сконструировать новый простой, экономичный и надежный силовой агрегат. В короткое время он завоевал широкую популярность среди автолюбителей.

Описание

Двигатель ВАЗ-21114 создан в 2004 году. Впервые представлен широкой публике в этом же году на выставочном автосалоне автоконцерна «АвтоВАЗ». Основой для разработки нового силового агрегата послужил известный ВАЗ-2111. По сути новый мотор стал улучшенной версией предшественника.

Производство ДВС налажено на заводе концерна «АвтоВАЗ» в г. Тольятти. Выпуск двигателя продолжался до 2013 года.

Первоначально планировалось оснащать этим агрегатом перспективные Лада Калина и Лада Приора. Но в последствии этот двигатель стали устанавливать и на другие модели автомобилей.

ВАЗ-21114 представляет собой бензиновый рядный четырехцилиндровый атмосферник с объемом 1,6 литра, мощностью 81,6 л. с и крутящим моментом 125 Нм.

ВАЗ-21114

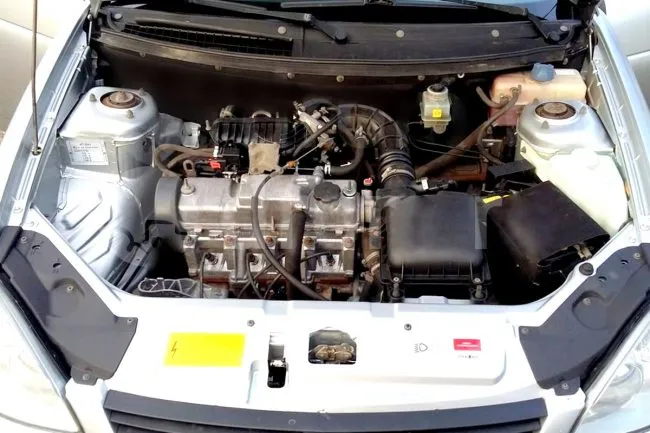

Двигатель ВАЗ-21114 под капотом

Устанавливался на автомобили Лада:

  • ВАЗ 2110 /седан/ (2004-2007);
  • ВАЗ-2112 /хэтчбек/ (2004-2008);
  • ВАЗ-2111 /универсал/ (2004-2009);
  • Самара 2114 /хэтчбек/ (2005-2013);
  • Самара 2115 /седан/ / (2007-2012);
  • Самара 2113 /купе/ (2007-2013);
  • Приора 2170 /седан/ (2007-2011);
  • Приора 2172 /хэтчбек/ (2008-2011);
  • Калина I /хэтчбек/ (2006-2013);
  • Калина I /универсал/ (2007-2013).

Основные блоки двигателя (БЦ, ГБЦ, распредвал, клапаны, КШМ) конструктивно схожи с теми же, что и на ВАЗ-11183.

Блок цилиндров чугунный. В сравнении с блоком от ВАЗ-2110 имеет несколько увеличенную высоту (на 2,3 мм).

ГБЦ алюминиевая, с одним распредвалом и 8 клапанами. Гидрокомпенсаторы отсутствуют, поэтому тепловой зазор клапанов необходимо регулировать вручную, через каждые 45 тыс. км пробега автомобиля.

Регулировка осуществляется путем подбора стальных регулировочных шайб, установленных на толкатели. Особенностью ГБЦ является увеличенная камера сгорания (81х50 мм). Крышка головки так же алюминиевая. Между ГБЦ и клапанной крышкой устанавливается прокладка. Индекс головки 11180.

ГБЦ ВАЗ-21114
ГБЦ ВАЗ-21114

Поршни алюминиевые, с тремя кольцами. Два верхние из них компрессионные, нижнее маслосъемное. В днище поршней выполнены углубления для камеры сгорания и клапанов. Таким образом при обрыве ремня привода ГРМ встречи поршня с клапанами не происходит.

Шатуны изготовлены из стали методом ковки. В нижних головках устанавливаются вкладыши, в верхних запрессованы сталебронзовые втулки.

Коленчатый вал отлит из высокопрочного чугуна. Радиус кривошипа в сравнении с коленвалом ВАЗ-2112 увеличен на 2,3 мм, что позволило увеличить ход поршня до 75,6 мм. Для уравновешивания инерционных сил второго порядка имеет восемь противовесов. Коренные подшипники – сталеалюминиевые вкладыши.

Привод ГРМ ременный. Ресурс службы ремня 100 тыс. км, но специалисты автосервисов советуют его сократить до 70-80 тыс. км.

Распредвал изготовлен из чугуна, имеет отличие от вала ВАЗ-2111. На заднем конце установлен штифт, обеспечивающий работу датчика фазы. Рабочие поверхности кулачков подвергнуты специальной термообработке методом отбеливания.

Особенностью электрики является использование вместо модуля зажигания четырехвыводной высоковольтной катушки. Вся электронная система управляется ЭБУ М7.9.7 или Январь 7.2. Работу электрической части ДВС обеспечивает 80 амперный генератор.

Система смазки выполнена по классической схеме. Маслофорсунки для охлаждения днищ поршней конструкцией не предусмотрены.

Топливная система лишилась возвратной магистрали. В рампе устанавливаются форсунки Siemens (желтые) или Bosch. Впрыск топлива фазированный.

Зависимость мощности и крутящего момента от оборотов
Зависимость мощности и крутящего момента от оборотов

Из представленного графика хорошо заметно, что рассматриваемый мотор имеет качественные характеристики, сходные с характеристиками более современных двигателей.

Описание наглядно показывает, что конструкция ВАЗ-21114 сложности не представляет. А это уже один из показателей его надежности (но об этом чуть ниже).

Технические характеристики

Производитель Автоконцерн «АвтоВАЗ»
Год начала выпуска 2004
Объем, см³ 1596
Мощность, л. с 81.6
Крутящий момент, Нм 125
Степень сжатия 9.6
Блок цилиндров чугун
Количество цилиндров 4
Порядок впрыска топлива 1-3-4-2
ГБЦ алюминий
Диаметр цилиндра, мм 82
Ход поршня, мм 75.6
Количество клапанов на цилиндр 2 (SOHC)
Привод ГРМ ремень
Турбонаддув нет
Гидрокомпенсаторы нет
Регулятор фаз газораспределения нет
Емкость системы смазки, л3.5
Применяемое масло 5W-30, 5W-40, 10W-40
Система питания топливом инжектор, многоточечный впрыск
Топливо бензин АИ-95
Экологические нормы Euro 4*
Ресурс, тыс. км 150
Вес, кг112
Расположение поперечное
Тюнинг (потенциал), л. с180**

*в зависимости от комплектации имеются версии ДВС с другими экологическими нормами (ВАЗ-21114-00 – Euro 2, ВАЗ-21114-20 – Euro 3, ВАЗ-21114-70 – Euro 4)

**без потери ресурса 120 л. с

Надежность, слабые места, ремонтопригодность

Эти три основных показателя достаточно подробно дополняют техническую характеристику двигателя и дают более полное представление о силовом агрегате.

Надежность

ВАЗ-21114 один из немногих двигателей, обладающих высокой надежностью. Об этом неоднократно на форумах высказывались автовладельцы. Такого же мнения придерживаются мастера автосервисов.

Например, был произведен осмотр мотора на Лада Калина 1117 с пробегом 130 тыс. км. Результат восхитил. Поршни чистые, хон на стенках цилиндров сохранился, на клапанах нагар отсутствует.

Днище поршня без нагара

Автовладелец обращает внимание на то, что замена масла производилось через 7-8 тыс. км, а бензин первые 90 тыс. км был исключительно АИ-95, затем был заменен на АИ-92.

О надежности наглядно говорит тот факт, что при заявленном производителем ресурсе 150 тыс. км мотор без ремонта выхаживает более 300 тысяч. И это не предел.

Двигатель обладает большим запасом прочности. При правильно проведенном тюнинге его мощность можно поднять до 180 л. с. При этом необходимо учитывать, что такая переделка мотора очень сложная, дорогостоящая и в разы уменьшающая заявленный ресурс.

Надежность мотора существенно повышается при сокращении сроков проведения ТО, использовании качественных технических жидкостей и его разумной эксплуатацией.

Слабые места

В целом ВАЗ-21114 считается удачным силовым агрегатом, но избежать слабых мест ему не удалось. По отзывам автовладельцев и работников автосервисов двигателю присущи все вазовские «болячки».

Склонность к перегреву. Многим пришлось столкнуться с этим неприятным явлением в процессе эксплуатации. Чаще всего причиной перегрева являются недоработанные производителем термостат и водяной насос. При возникновении проблемы их придется заменять новыми. Другого выхода из создавшейся ситуации нет.

Много неприятностей приносят неустойчивые обороты холостого хода. Как правило, они возникают при отказе датчиков (ДМРВ или ДПДЗ). Реже – из-за загрязнения элементов системы питания топливом.

Вышедшие из строя датчики подлежат замене. Топливную систему необходимо промыть. Неисправность в первом случае возникает по вине завода, а вторая почти полностью ложится на плечи автовладельца.

Заправка некачественным топливом, несвоевременное техническое обслуживание – вот основные составляющие провоцирующие засорение топливной системы.

Сбои в работе электрики. В этом случае автором неисправностей является так же, как термостат и помпа, недоработанный ЭБУ (21114-1411020). Кроме этого двигатель нередко троит и дергается на оборотах холостого хода по причине неисправности катушки зажигания.

Четырехвыводная катушка зажигания
Четырехвыводная катушка зажигания

Такое же поведение мотора могут вызвать прогоревшие клапаны при несвоевременном регулировании их теплового зазора.

Не приносят автовладельцу радости мелкие «стандартные» неполадки, такие как течи масла из-под клапанной крышки, сбои в работе топливного насоса, не санкционированные стуки в моторном отсеке (обычно стучат неотрегулированные клапана).

При возникновении любой неисправности необходимо немедленно обратиться за помощью к специалистам профильного автосервиса. Своевременное обнаружение и устранение проблемы в большинстве случаев спасает автолюбителя от серьезного (а значит и затратного) ремонта двигателя.

Ремонтопригодность

Высокая ремонтопригодность в первую очередь обеспечена простотой конструкции ДВС. Чугунный блок позволяет проводить капитальные ремонты мотора в полном объеме.

Учитывая доступность запчастей и их низкую стоимость не сложный ремонт легко производить в гаражных условиях. Единственная неожиданность при приобретении деталей и узлов для восстановления агрегата может проявиться в покупке контрафакта, особенно китайского производства.

Выполнение ремонтных работ с использованием не оригинальных запчастей приводит к их повторению.

Тем автолюбителям, кто по каким-либо причинам самостоятельно восстановить двигатель не может, на помощь придет автосервис. Для ВАЗ-21114 он достаточно дешевый.

В зависимости от сложности ремонта стоит рассмотреть вариант приобретения контрактного двигателя. Проблем в этом вопросе не возникает, так как этот мотор популярен на вторичке.

Стоимость хорошего двигателя лежит в пределах 30-40 тыс. рублей (цены 2020 года) и зависит от комплектации ДВС.

Общий вывод единственный – ВАЗ-21114 является одним из самых надежных моторов. Легкий в обслуживании, неприхотливый и экономичный, обладающий относительно высоким ресурсом пробега при своевременном техническом обслуживании.
