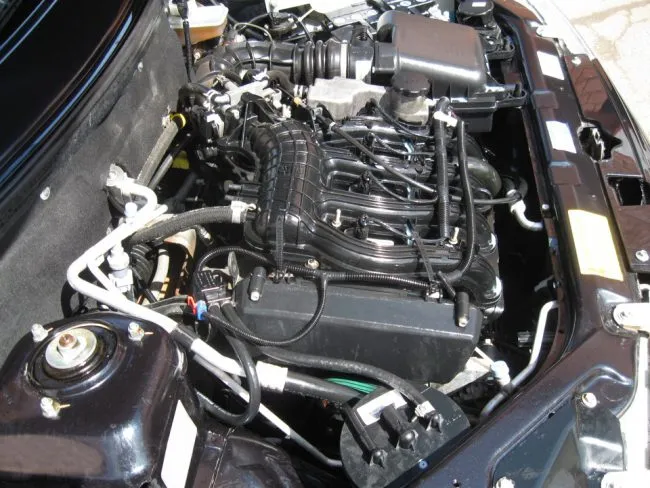

Двигатель ВАЗ-21124

На смену не совсем удачному агрегату ВАЗ-21120 волжские моторостроители создали новый, более прогрессивный двигатель.

Описание

Перед инженерами ВАЗ была поставлена задача на проектирование двигателя с улучшенными параметрами при сохранении размеров ранее выпускавшегося ВАЗ-21120.

Результатом работы стало появление на свет нового образца двигателя – ВАЗ-21124. В средине 2004 года с конвейера сошел первый «124 мотор», производство которого продолжалось до 2013 года.

ВАЗ-21124 представляет собой четырехцилиндровый рядный бензиновый мотор объемом 1,6 литра, мощностью 89 л. с и крутящим моментом 133 Нм.

Двигатель устанавливался на автомобили ВАЗ:

• 2110 седан (2004-2007);
• 2112 хэтчбек (2004-2008);
• 2011 универсал (2004-2009);
• 2013 Самара 2 купе (2010-2013);
• 2014 Самара 2 хэтчбек (2009-2013).

Самое главное отличие от своего предшественника заключается в увеличении рабочего объема. Считалось, что это значительно повысит мощность двигателя, чего на самом деле, к сожалению, не произошло. Она даже незначительно снизилась.

Но благодаря внедренным инновационным решениям ВАЗ-21124 получил множество положительных факторов. Наиболее яркими являются исключение загиба клапанов при обрыве ремня привода ГРМ, оснащение катализатором выпускного тракта, установка индивидуальных катушек зажигания и др.

«Страшный сон» автолюбителя – загиб клапанов – обладателю ВАЗ-21124 не грозит

Блок цилиндров традиционно изготовлен из чугуна. В отличие от ВАЗ-21120 он стал более высоким. Это позволило увеличить ход поршня на 4,6 мм. Соответственно рабочий объем стал так же больше.

ГБЦ алюминиевая, взаимозаменяемая с другими этой серии ДВС. На головке смонтированы два распредвала и 16 клапанов, оснащенных гидрокомпенсаторами. Теперь необходимость регулирования теплового зазора клапанов отпала. Свечные колодцы литые.

Благодаря изменениям блока и его головки степень сжатия доведена до 10,3. Это обеспечило применение бензина АИ-92.

Впускной коллектор стал пластмассовым, объединен с ресивером. Выпускной впервые на ВАЗе оборудован катализатором. Такое новшество позволило поднять нормы очистки выброса до стандарта Euro 4.

Поршни стандартные, с дополнительной цековкой днища и тремя кольцами, два из которых компрессионные и одно маслосъемное. Для охлаждения днищ поршней установлены специальные маслофорсунки.

Система питания так же получила несколько изменений – обновлена конструкция топливной рампы, удалена сливная линия, на бензонасос установлен перепускной клапан для сброса превышающего давления.

В системе зажигания исчезли высоковольтные провода, так как катушки установлены на свечи и дополнительно зафиксированы в клапанной крышке.

Для гашения вибраций, возникающих от крутильных колебаний, на коленчатом вале смонтирован многофункциональный демпфер.

Таким образом, ВАЗ-21124 стал обновленным стандартным вазовским двигателем с несколько увеличенным объемом. Представленные графики подтверждают справедливость сказанного.

Зависимость мощности и скорости от скорости вращения коленчатого вала

Увеличения мощности ВАЗ-21124 не получил из-за установки катализатора. Взамен удалось повысить степень очистки выхлопа до норм Euro 5 (на некоторых модификациях двигателя).

Технические характеристики

Надежность

На надежность ДВС ВАЗ-21124 указывает факт превышения ресурса пробега, установленного производителем. Встречаются двигатели, прошедшие без капитального ремонта более 300 тыс. км. Из общений форумчан это хорошо просматривается. Так, Максим пишет: «… двигатель с большим ресурсом. Пробег 330тыс. Масло не берёт. Замена ремня ГРМ по регламенту, каждые 45-50 тыс. км, помпа каждые 100 тысяч. Масло шел 5-40 синтетика».

Производитель постоянно вносит изменения в конструкцию мотора с целью повышения его надежности. Отмечается уменьшение отказов в электрике (благодаря отказу от высоковольтных проводов, установке индивидуальных катушек и другие инновации).

Еще два важных критерия надежности – «безвтыковые» поршни

На днище поршня выполнена цековка для предупреждения встречи с клапанами и регулировка теплового зазора клапанов без участия автовладельца (за счет установки гидрокомпенсаторов).

ДВС обладает достаточно высоким запасом прочности. В результате грамотно проведенного тюнинга с него безболезненно можно снимать 130-150 л. с.

О надежности косвенно указывает и тот факт, что на вторичке можно легко приобрести двигатели ВАЗ-21120, а ВАЗ-21124 найти не так-то просто.

Таким образом вывод напрашивается единственный – ВАЗ-21124 является надежным силовым агрегатом при своевременном и правильном его обслуживании.

Слабые места

К сожалению, в обновленном двигателе остались старые слабые места. Традиционно «хромает» электрика. Сбои в работе датчиков (ДПКВ, ДМРВ, ДПДЗ) вызывают неустойчивые (плавающие) обороты холостого хода. Дополнительно причиной этого явления могут быть чрезмерно загрязненная дроссельная заслонка или возникшие неисправности в регуляторе холостого хода.

Не является редкостью троение на оборотах холостого хода. Здесь причину надо искать в неисправных катушках зажигания или свечах. При этом необходимо помнить, что троение могут вызвать прогоревшие клапана.

Присущи ДВС посторонние несанкционированные стуки. Чаще всего они указывают на износ гидрокомпенсаторов. Реже – на износ ЦПГ.

Слабые места дают о себе знать в случаях нарушения порядка и правил обслуживания мотора. В любом случае при обнаружении какой-либо неисправности двигателю срочно требуется диагностика на специализированном автосервисе.

Ремонтопригодность

Всеми автолюбителями отмечается высокая ремонтопригодность двигателя. Действительно, чугунный блок цилиндров позволяет неоднократно проводить расточку цилиндров, а это значит, что капитальный ремонт ДВС можно делать несколько раз.

В подборе запчастей для восстановления проблем не возникает. В любом ассортименте они имеются в каждом специализированном магазине. Единственная неприятность, на которую может нарваться не опытный автовладелец – испытать на себе возможность приобретения контрафактной продукции. Особенно «опасным» в поставке таких запчастей считается китайский производитель.

Большое подспорье автовладельцу при ремонте агрегата оказывает взаимозаменяемость деталей, узлов и механизмов с других двигателей линейки ВАЗ 16V.

Сам ремонт является простым и доступным каждому, кто имеет незначительный опыт в производстве подобных работ. Многие автолюбители этим пользуются и восстанавливают моторы в гаражных условиях.

Кстати, автосервисы так же с удовольствием берутся за эту работу ввиду ее простоты.

В самом крайнем случае двигатель можно заменить контрактным, но могут возникнуть затруднения с его приобретением, точнее, поиском. Дело в том, что ДВС ВАЗ-21124 на вторичном рынке входит в разряд дефицитных.

Вывод: ремонт агрегата доступен не только профессионалам, но и любителям.

Тюнинг

Возможность тюнинга ДВС ВАЗ-21124 имеется. В этом плане существуют несколько способов доработки мотора. Наиболее часто встречаются расточка цилиндров на больший диаметр (до 88 мм) с заменой ЦПГ, изменение впускного-выпускного тракта, установка спортивных распредвалов с увеличенными фазами раскрытия клапанов и дооснащение дополнительными дросселями (индивидуальными для каждого цилиндра).

Каждый способ тюнингования мотора увеличивает его мощность.

Максимально из двигателя можно выжать 200 л. с. В то же время такая доработка существенно влияет на сокращение ресурса ДВС, учащает выходы его из строя и способствует необходимости проведения серьезных ремонтов.

Таким образом значительное увеличение мощности обещает автовладельцу ощутимые затраты на переделку мотора, повышает риск его преждевременной поломки и обеспечивает короткий срок эксплуатации. Если эти факторы устраивают – осталось выбрать способ тюнингования.

Двигатель ВАЗ-21124 зарекомендовал себя среди автолюбителей простым, надежным, экономичным и выносливым агрегатом с высокой ремонтопригодностью. Но эта характеристика справедлива только в случаях соблюдения регламента обслуживания мотора.
