Предохранители и питание 12 В в Changan CS35 Plus: куда подключать регистратор и почему USB не годится
← Changan CS35 Plus рестайлинг (01.2021 — н.в.)
Короткий ответ. В Changan CS35 Plus два блока предохранителей: в моторном отсеке (силовые цепи, генератор, вентилятор, помпы) и в салоне слева под панелью (свет, стеклоподъёмники, мультимедиа, прикуриватель). Главная практическая тонкость: штатный USB выдаёт 5 вольт, и видеорегистратору, которому нужны 12, он не подходит — владельцы либо тянут провод от прикуривателя, либо ставят шнур-преобразователь в плафон салонного света.
Питание для регистратора: главный вопрос
Задача выглядит просто, пока не выясняется, чего в машине нет.
Вот как обещал, пришёл шнур для регистратора, который поднимает напряжение до 12 В. Правда, коробочка большая, немного торчит у салонного зеркала, чутка не эстетично, но мне так лучше, чем провод от прикуривателя, свисающий вниз. Брал на Озоне. В USB нет 12, поэтому искал варианты.
Разбор ситуации. У плафона салонного света есть постоянное питание 12 В, и это самая аккуратная точка подключения: провод прячется под потолочной обшивкой и уходит к стойке. Штатный USB рядом с зеркалом, если он есть, даёт только 5 вольт — его хватает регистраторам с питанием от USB, но не тем, которым нужен полноценный борт.
Отсюда три рабочих варианта:
| Способ | Плюсы | Минусы |
|---|---|---|
| Шнур-преобразователь в плафон | провода не видно, включается с зажиганием | коробочка преобразователя торчит |
| От прикуривателя | просто, ничего не разбирать | провод свисает через всю панель |
| Врезка в цепь через предохранитель | аккуратно, можно выбрать цепь с зажиганием | нужен опыт, влияет на гарантию по электрике |
Отдельная история — парковочный режим регистратора, для которого нужно постоянное питание:
Простое подключение дополнительного парковочного модуля к видеорегистратору 70mai A810, за такую цену делают официальные сервисы.
Парковочный модуль берёт питание из двух цепей — постоянной и коммутируемой зажиганием — и сам отключается при падении напряжения, чтобы не посадить аккумулятор. Это правильное решение: прямое подключение регистратора к постоянному плюсу за неделю простоя разряжает батарею. Разбор — в статье про аккумулятор.
Где блоки

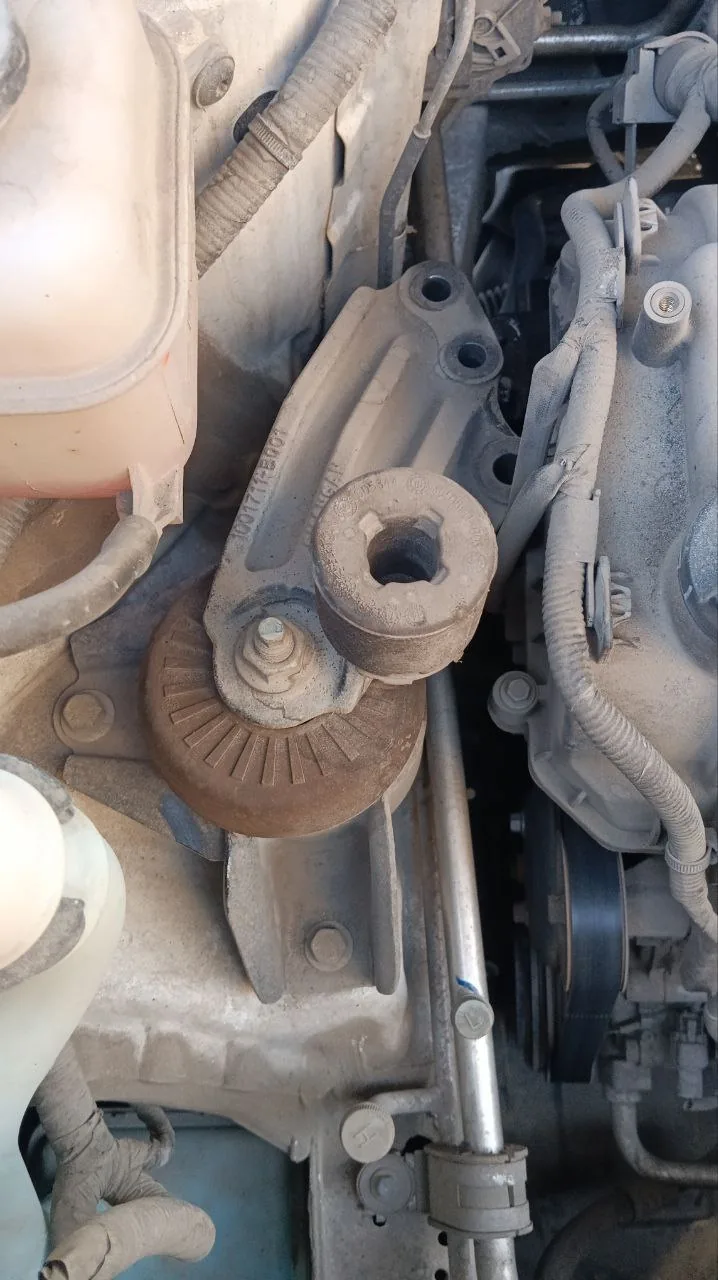

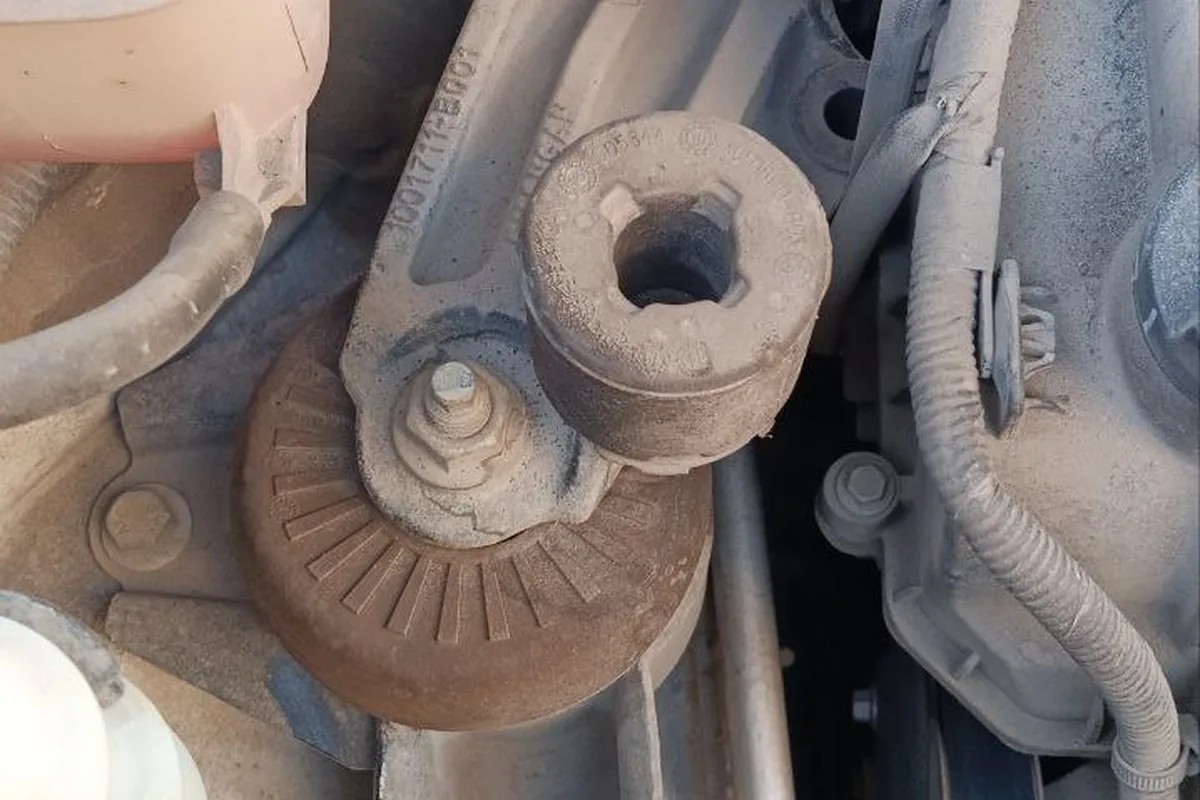

Моторный отсек. Чёрная коробка рядом с аккумулятором. Там силовые предохранители и реле: генератор, стартер, вентилятор охлаждения, топливный насос, ABS, блок управления двигателем. Схема — на внутренней стороне крышки.
Салон. Слева под панелью приборов, за декоративной заглушкой у водительской двери. Там цепи комфорта: свет, стеклоподъёмники, зеркала, подогревы, мультимедиа, прикуриватель и розетка 12 В.
Схема расположения предохранителей есть в руководстве по эксплуатации — и вот здесь стоит сделать оговорку, которая касается всей документации по этой машине:
Вот кто советует руководство по эксплуатации читать — вы его сами-то читали? У меня на обложке руководства CS35, на каждой странице надпись CS35, а в тексте — это руководство от UNI-K. Те же дворники: описан рычаг и режимы от другой машины. Заодно нашла в том же руководстве инструкцию, как включать камеру кругового обзора.
То есть часть бумажных руководств собрана из чужих разделов. Схему предохранителей всегда сверяйте с наклейкой на крышке блока, а не с книжкой.
Как проверить предохранитель
1. Найти цепь. По наклейке на крышке блока или по логике: перестала работать одна функция — предохранитель её цепи; перестала группа функций — общий предохранитель.
2. Вынуть пинцетом (он обычно лежит в самом блоке) и посмотреть на просвет: перегоревшая перемычка видна.
3. Проверить тестером прямо в гнезде, если сомневаетесь: на обоих контактах исправного предохранителя при включённом зажигании есть напряжение.
4. Заменить на такой же номинал. Ставить предохранитель большего номинала нельзя: перегорит уже проводка.
5. Если сгорает снова — искать замыкание, а не менять третий раз.
Типовые случаи
| Что перестало работать | С чего начинать |
|---|---|
| Прикуриватель и розетка 12 В | предохранитель в салонном блоке |
| Подогрев задних сидений | предохранитель, затем разъём под задней подушкой |
| Омыватель стекла | моторчик идёт в сборе с бачком — см. дворники |
| Центральный замок одной двери | не предохранитель: моторедуктор или провод в гофре — см. двери |
| Одна лампа ближнего света | сама лампа — см. свет |
| Сразу несколько индикаторов на панели | напряжение бортсети, а не предохранители |
Последняя строка важна: множественные ошибки почти никогда не означают множественные поломки. Первым делом проверяют напряжение на аккумуляторе и затяжку клемм.
Что подключают дополнительно

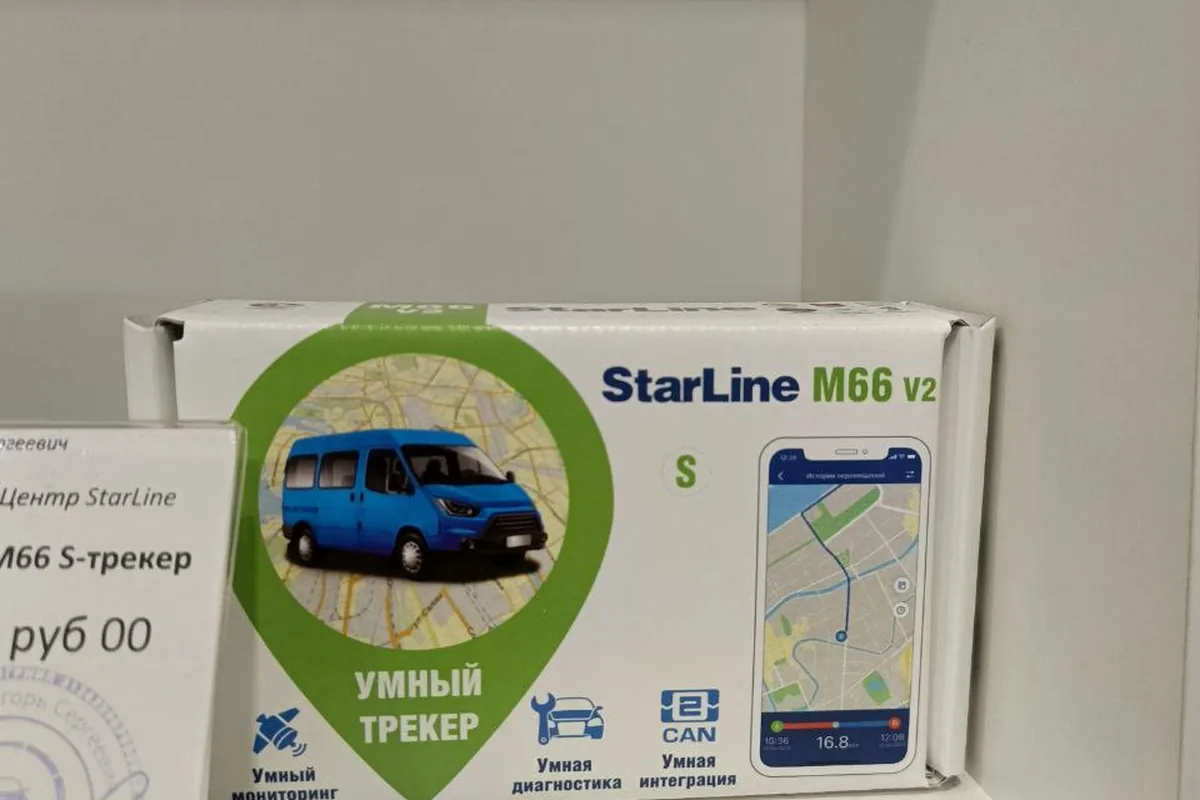

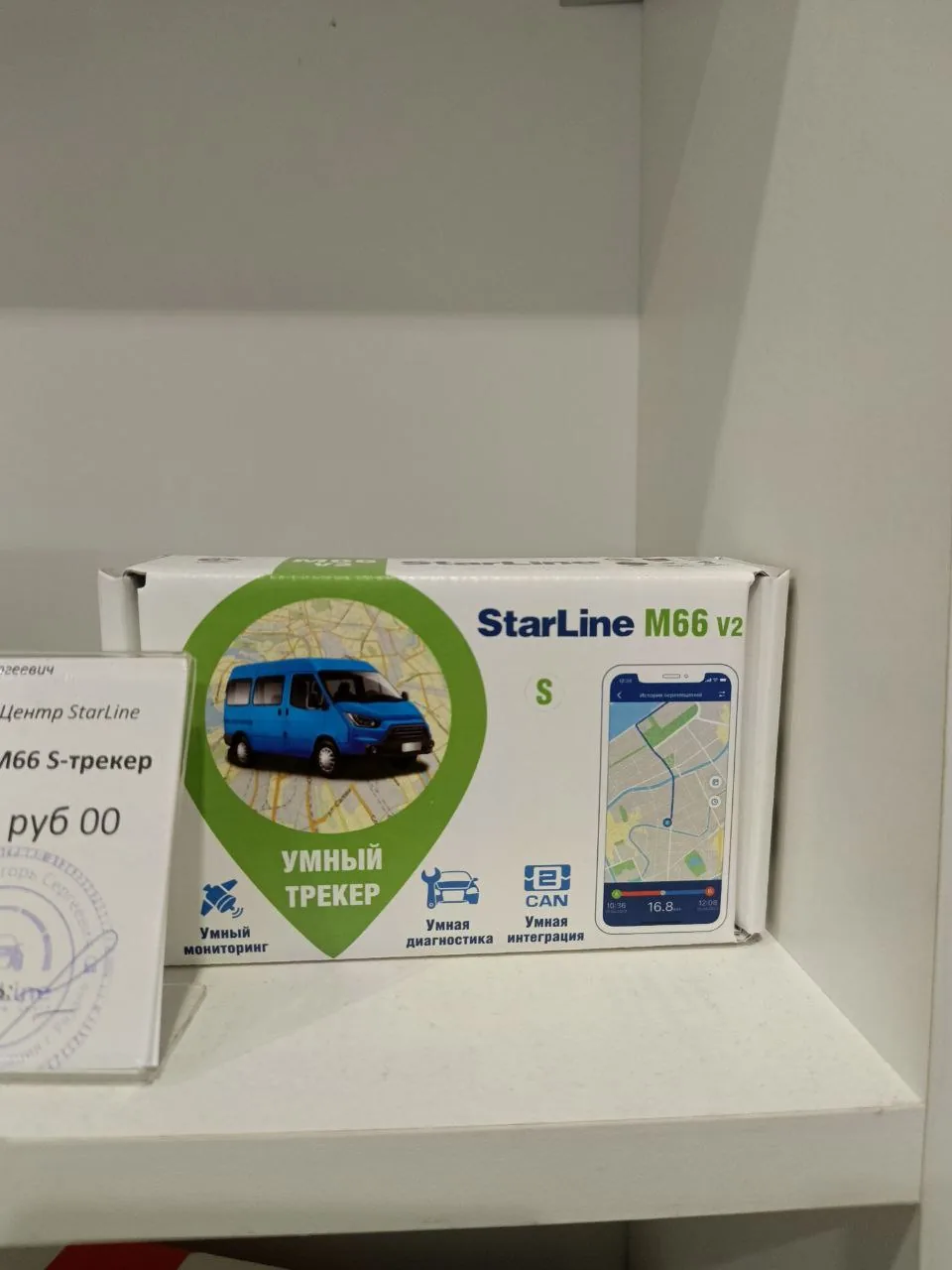

Из того, что владельцы ставят и что требует питания: видеорегистратор, сигнализация с GSM-модулем, беспроводной адаптер CarPlay, компрессор для подкачки колёс, подсветка багажника, электропривод крышки.
Общее правило для всего этого: не подключаться к цепям систем безопасности (ABS, подушки, электроусилитель) и не врезаться в проводку скруткой. Любое вмешательство в штатную электрику дилер увидит и может использовать как аргумент при гарантийном споре по электронике — разбор в статье про гарантию.
