Какие лампы на Киа Сид 3 (CD): таблица цоколей для галогеновых и LED-фар, рестайлинг 2021 и замена
← Kia Ceed II рестайлинг (06.2015 — 11.2018)
У Сида третьего поколения (CD, 2018–2022) лампы зависят прежде всего от комплектации. В простых версиях стоит галогеновая оптика с обычными лампами, в верхних — светодиодные фары и фонари, где менять лампы нельзя: блок меняется целиком.
В галогеновой фаре CD ближний и дальний свет — одинаковые лампы H7 на 55 Вт. Противотуманки до рестайлинга — H8 (35 Вт), на рестайлинге с конца 2021 года владельцы находят H11. У Комфорта вместо ПТФ в бампере стоят ДХО на P21W. Задний ход — W16W, подсветка номера — W5W.
Таблица ламп Сида CD
Цоколи и мощности — по руководству по эксплуатации Сида CD, поправки — по отчётам владельцев. Руководство различает фары и фонари типа A и B (с лампами) и светодиодные, которые ремонтируются только сменой блока.
| Где | Цоколь, мощность | Пояснение |
|---|---|---|

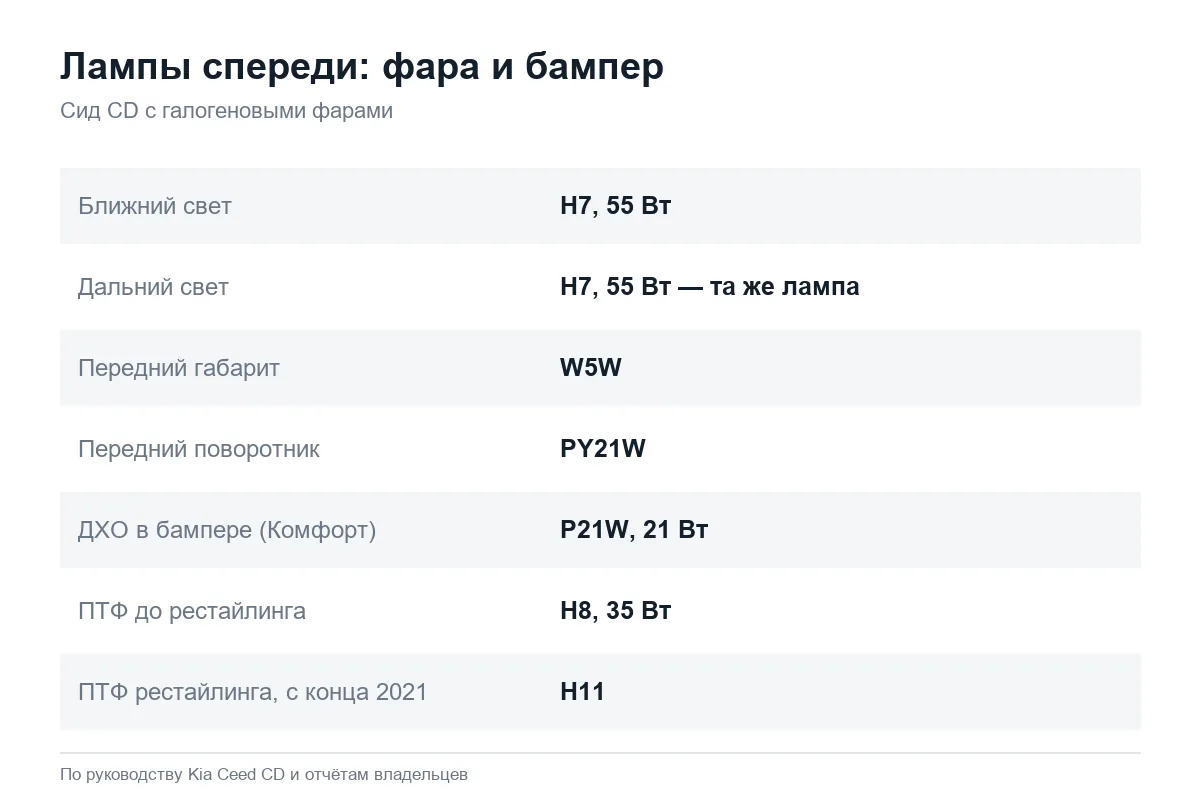

| Галогеновая фара | ||
| Ближний свет | H7, 55 Вт | владельцы называют штатную H7LL |
| Дальний свет | H7, 55 Вт | та же лампа, что в ближнем |
| Передний габарит | W5W | только в фаре без светодиодных ДХО |
| Передний поворотник | PY21W | в LED-фаре — светодиоды |
| LED-фара | ||
| Ближний, дальний, ДХО, поворотник | светодиоды | меняется блок, ламп нет |
| Бампер | ||
| ДХО в бампере (Комфорт) | P21W, 21 Вт | по руководству; в сводке владельцев тоже P21W |
| ПТФ до рестайлинга | H8, 35 Вт | по руководству и владельцам |
| ПТФ рестайлинга («лапки», с конца 2021) | H11 | руководство рестайлинга называет другое, см. ниже |
| ПТФ ProCeed (круглые) | HB4 | по отчёту владельца; у обычного Сида H8, разъёмы разные |

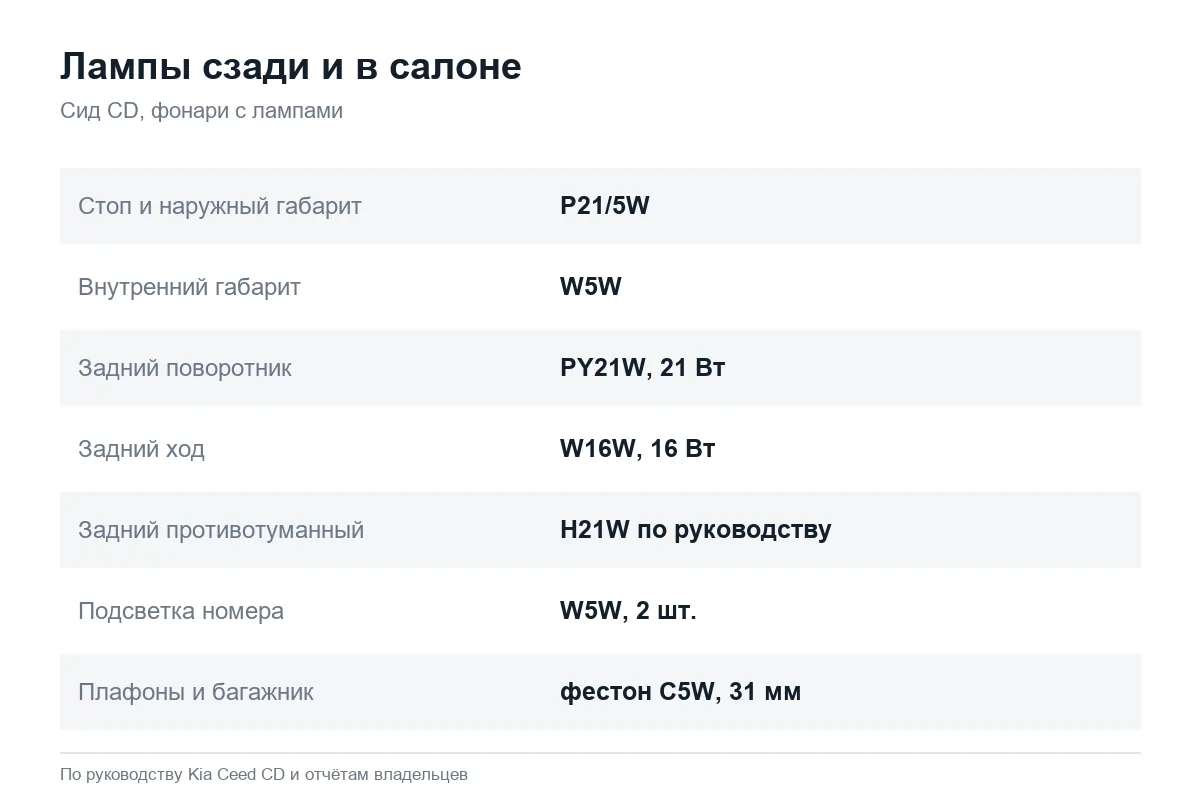

| Сзади, фонари с лампами | ||
| Стоп и наружный габарит | P21/5W | двухнитевая |
| Внутренний габарит | W5W | в фонаре на двери багажника |
| Задний поворотник | PY21W, 21 Вт | и в светодиодном фонаре тоже лампа |
| Задний ход | W16W, 16 Вт | подтверждают владельцы хэтчбека и SW |
| Задний противотуманный | H21W | так в руководстве; в сводке владельцев P21W |
| Подсветка номера | W5W, 2 шт. | по руководству и владельцам |
| Салон | ||
| Передний плафон (подсветка карты) | W10W или W5W | в руководстве 10 Вт, владельцы ставят и W5W |
| Задний плафон, козырьки, багажник | фестон C5W 31 мм | по отчётам нескольких владельцев |
| Перчаточный ящик | фестон C5W | длину называют 31 и 36 мм |

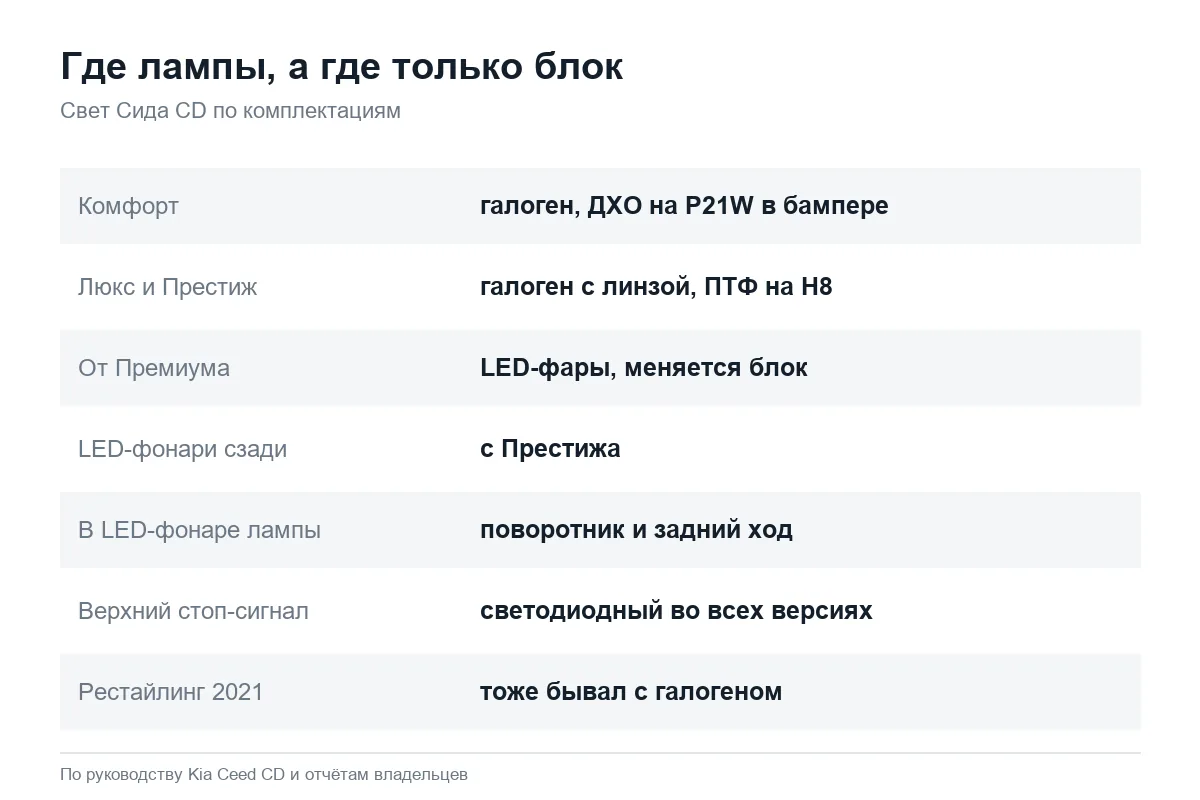

Галоген или LED: что стоит на вашей машине
Светодиодные фары на CD ставили только в верхних комплектациях, от Премиума. В Комфорте, Люксе и Престиже — галоген с линзой ближнего света. Светодиодные задние фонари и повторители поворотов в зеркалах появляются с Престижа. Владельцы описывают границу между комплектациями так:
Да. Для комплектации Комфорт. Начиная с Люкса ДХО в фарах, а в бампере ПТФ.
Отсюда главное правило при покупке ламп для бампера. Если в фарах есть светодиодные ДХО («кубики» сбоку от линзы), внизу в бампере у вас противотуманки на H8. Если ДХО в фарах нет, внизу стоят ДХО на P21W, и они горят всегда, когда заведён мотор. Владельцы Комфорта, которые принимают их за противотуманки, удивляются, что они не гаснут и не включаются кнопкой ПТФ: это ДХО, и лампа в них не H8, а P21W.
Рестайлинг 2021 года тоже выпускался с галогеновыми фарами. Владелец рестайлингового CD, разбивший фару в ДТП, искал галогеновую. Так что год сам по себе не говорит, есть ли в фаре лампы, смотреть надо на машину. Про сами фары, их стёкла, регулировку и переделку под LED — в статье фары Сида CD.
Ближний и дальний: одна и та же H7
В галогеновой фаре CD обе лампы одинаковые, и это помогает в дороге: если перегорел ближний, можно временно переставить лампу с дальнего.
Любые с цоколем H7, которые тебя устроят. Штатные лампы H7LL Osram 64210L. Такие ставятся в ближний, и в дальний ставятся они же.
Руководство CD предупреждает о двух вещах, которые пугают владельцев после замены. Если вынуть лампу или разъём из работающей фары, блок предохранителей запишет это как неисправность. А фара после включения может кратковременно мигнуть, это работа стабилизатора, а не поломка. Поэтому лампы меняют при выключенном свете. Если фара продолжает мигать или гаснет, её проверяют у дилера.
Как поменять лампу ближнего света
По руководству всё делается из-под капота: снять круглую крышку на задней стенке фары, повернуть патрон против часовой стрелки до совпадения выступов с прорезями, вынуть лампу из патрона, вставить новую и собрать в обратном порядке. Справа это несколько минут. Слева, со стороны водителя, к фаре прижат блок предохранителей, и рука туда проходит с трудом.
Откручиваешь круглые заглушки. Со стороны водителя немного неудобно, мешает короб, где предохранители все. Туда подлезаешь двумя руками, то есть пальцами, вроде как должно получиться. Затем поворачиваешь лампочку в направлении, где будет что-то вроде выемки, вытаскиваешь всё это добро, меняешь и обратно. Я на одной фаре перепутал немного, и лампу не в ту сторону засунул, линза светила в бочину.
Совет из этой цитаты стоит запомнить: лампу в патрон ставят только в одном положении, по выемке. Если поставить неправильно, линза будет светить вбок, и граница света уедет. Кто не может пролезть рукой, снимает воздушный фильтр и блок предохранителей и потом ставит всё на место. Ещё одна частая беда — уронить крышку фары или пружинку патрона вниз, на защиту двигателя. Её потом приходится доставать снизу, сняв часть подкрылка.
Противотуманки и ДХО в бампере: через подкрылок
Лампы в бампере (ПТФ или ДХО) меняют снизу: повернуть руль в противоположную сторону или снять колесо, вынуть клипсы подкрылка и отогнуть его.
Я менял и могу сказать, что в принципе ничего. Если меняешь на переднем правом колесе, то выворачиваешь руль влево (и наоборот) или снимай колесо. Нужно снять пластиковые клипсы снизу, которые крепятся к пластиковой защите, порядка 3–4 штук, они довольно скрытно находятся. Снимаешь пластиковый подкрылок, там тоже клипсы. Лучше, когда тепло, иначе клипсы лопнут. Отгибаешь подкрылок — и вуаля, лампа H8. У меня ушло времени на обе лампы порядка 30–40 минут.
С ДХО Комфорта бывает сложнее: один владелец так и не подлез к сгоревшей лампе и снял бампер. На рестайлинге с ПТФ в форме «лапок» лампа другая. Руководство рестайлинга, по словам владельцев, называет H7 или HB4, но те, кто снял лампу, нашли H11.
А теперь самое интересное: оказывается, в стреловидных ПТФ (модельный год 2022) стоят лампы H11LL.
Почему противотуманки не включаются, как поставить их в Комфорт и что делать с запотевшим стеклом — в статье противотуманки Сида.
Сзади: что меняется само, а что только блоком
В задних фонарях с лампами (тип A) почти всё меняется своими руками: патроны поворотника, стоп-сигнала и габарита вынимаются после снятия фонаря, патроны заднего хода, внутреннего габарита и противотуманного фонаря — через технологическую крышку в обивке двери багажника. В светодиодных фонарях Престижа и выше (тип B) стоп, габарит и противотуманный фонарь светодиодные и меняются только блоком. Лампами остаются поворотник и задний ход. Верхний стоп-сигнал светодиодный во всех версиях. Как снять фонарь и что делать, если он потеет, — в статье задние фонари Сида.
На CD при переходе на светодиоды учитывайте контроль ламп. Блок кузовной электроники следит за током в цепях поворотников, стоп-сигналов и габаритов, поэтому дешёвые светодиодные лампы вызывают частое мигание поворотника, а иногда и сообщение о неисправности. В задние фонари берите лампы с обманкой, а в H7 — светодиодные лампы с переходником именно под фары Kia: штатный фланец у разных производителей не совпадает, и лампа, вставленная с перекосом, слепит встречных. После любой замены в фарах проверьте регулировку на ровной площадке у стены.
Короткий список для магазина
- Галогеновая фара: ближний и дальний — H7 (55 Вт), две пары одинаковых ламп.
- Бампер: есть светодиодные ДХО в фарах — ПТФ на H8 (рестайлинг 2021 — H11), нет — ДХО на P21W.
- ProCeed с круглыми ПТФ — HB4.
- Задний ход — W16W, номер — W5W, стоп в фонаре с лампами — P21/5W.
- Салон: фестоны C5W, длину мерить по снятой лампе.
