Короткий ответ. Полный привод на Kia Sportage 4 — подключаемый: момент на заднюю ось передаёт муфта с электромотором перед задним редуктором. В обычном режиме AWD Auto компьютер сам решает, сколько тяги отдать назад. Кнопка LOCK фиксирует муфту для грязи, песка и снега и, по руководству, работает только до 60 км/ч, выше сама переходит в Auto. В регламенте ТО есть раздатка (0,45–0,5 л) и задний редуктор (0,58 л) — масло API GL-5 SAE 75W-85. Масла муфты в руководстве нет вообще, но владельцы меняют его на 30–70 тыс. км: к этому пробегу оно сливается чёрным. Главные отказы — срыв корзины муфты, износ шлицев раздатки и ошибки моторчика муфты.
Как работают режимы Auto и LOCK
Руководство (стр. 411–420) описывает два режима. В AWD Auto индикатор не горит, распределение момента между осями выбирает компьютер, а на приборке можно посмотреть, куда идёт тяга. В AWD Lock горит индикатор, муфта заблокирована. Режим нужен на грунте, в песке и грязи; на асфальте, особенно в поворотах, в LOCK возможны лёгкая вибрация и шум — это нормально. Выше 60 км/ч блокировка сама отключается. Повседневный режим — Auto.
Владельцы то и дело пишут, что LOCK работает «до 40 км/ч». Руководство на рестайлинговую машину называет 60 км/ч; проверить порог на своей машине можно по индикатору на приборке. Муфта участвует в работе и без кнопки: владелец, подключивший CAN-адаптер, видел около 200 Н·м на задней оси, стоя в D на тормозе, без включения LOCK.
| Что говорит руководство | Страница |
|---|---|
| LOCK — только до 60 км/ч, затем автоматически Auto | 413 |
| Воду проезжать в LOCK не быстрее 8 км/ч, не глубже днища | 416–417 |
| Долго буксовать на высоких оборотах нельзя — повреждается полный привод | 418 |
| Все четыре шины одного размера и типа — иначе сбоят ABS, ESC и полный привод | 417, 700 |
| Буксировать только на платформе эвакуатора | 417 |
| Машина «не предназначена» для сильно пересечённой местности | 411 |
Масло в раздатке, редукторе и муфте
| Узел | Объём | Масло | По графику ТО |
|---|---|---|---|
| Раздатка (угловой редуктор), автомат 2.0 MPI, 2.4 GDI, 2.0 CRDi | 0,45 л | API GL-5, SAE 75W-85 (SK HCT-5) | проверка на 60 и 120 тыс. км; замена на 120 тыс. км в тяжёлых условиях |
| Раздатка, механика 2.0 MPI и DCT 1.6 T-GDI | 0,5 л | то же | то же |
| Задний дифференциал | 0,58 ± 0,05 л | то же | то же |
| Муфта полного привода | в руководстве нет; владельцы называют 450–585 мл | владельцы льют жидкость с допуском TF-0870 (Ravenol DTF-1, Polimerium DTF-1) | нет в графике |
Данные по раздатке и редуктору — стр. 795; интервалы — стр. 650–651 и 655–658. Масло этих узлов руководство требует менять и после того, как они побывали в воде. Про муфту в руководстве нет ни слова, и владелец, перечитавший сервисную документацию для Кореи и США, тоже не нашёл там замены масла муфты. Поэтому в муфту ни в коем случае не льют ATF или трансмиссионное 75W-85: владельцы рассказывают о муфте, которая после заливки SP-IV через 20 тыс. км начала «пинаться».

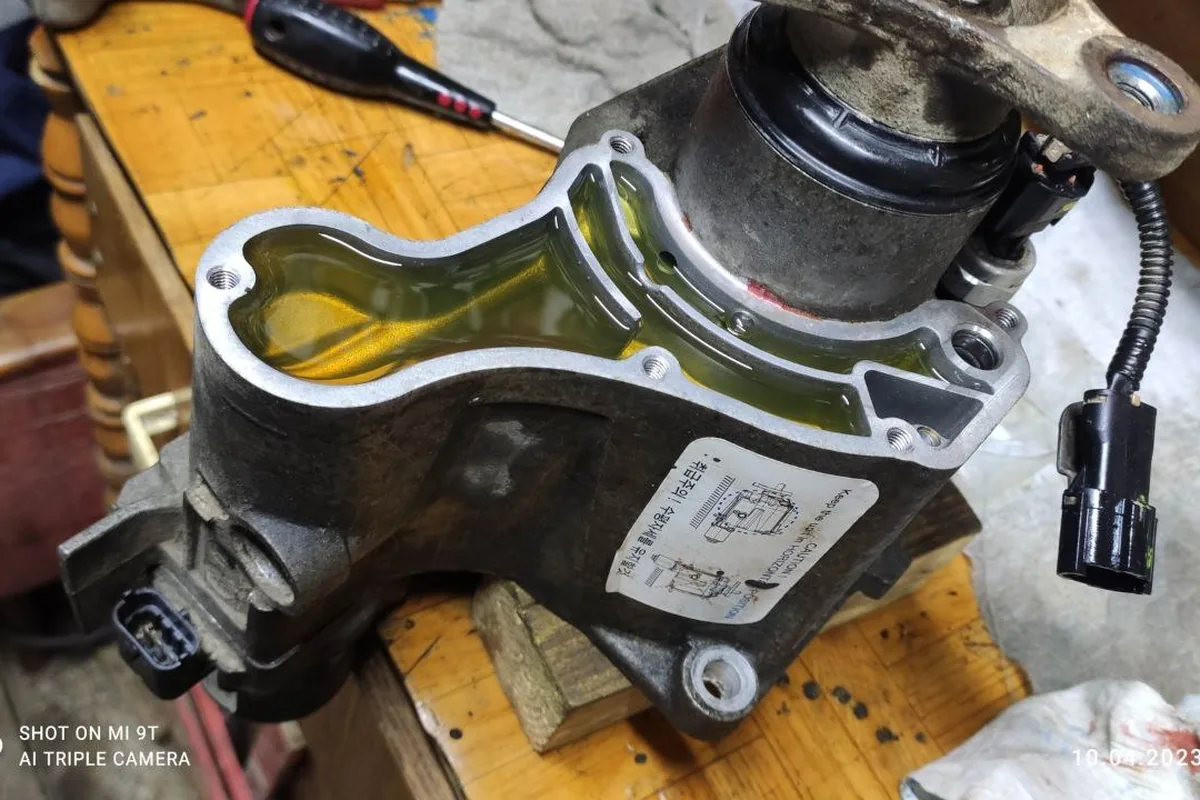

В муфте менял у официального дилера. Снимали, разбирали, внутри промывали. Потом ставили крышку и заливали. Если делать самому, есть риск сорвать грани болта-пробки: он либо на резьбовом фиксаторе, либо прикипает. Дилер горелкой его грел, чтобы сорвать с места. В муфте масло менял дважды.

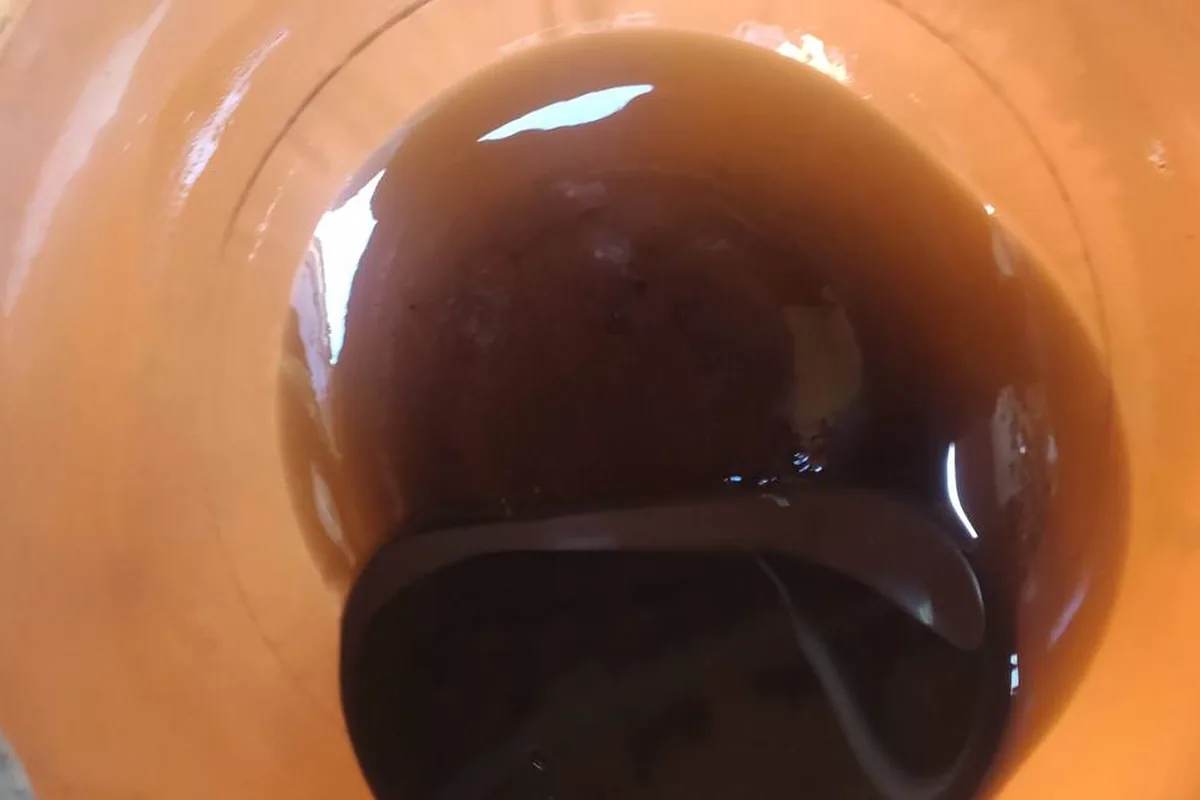

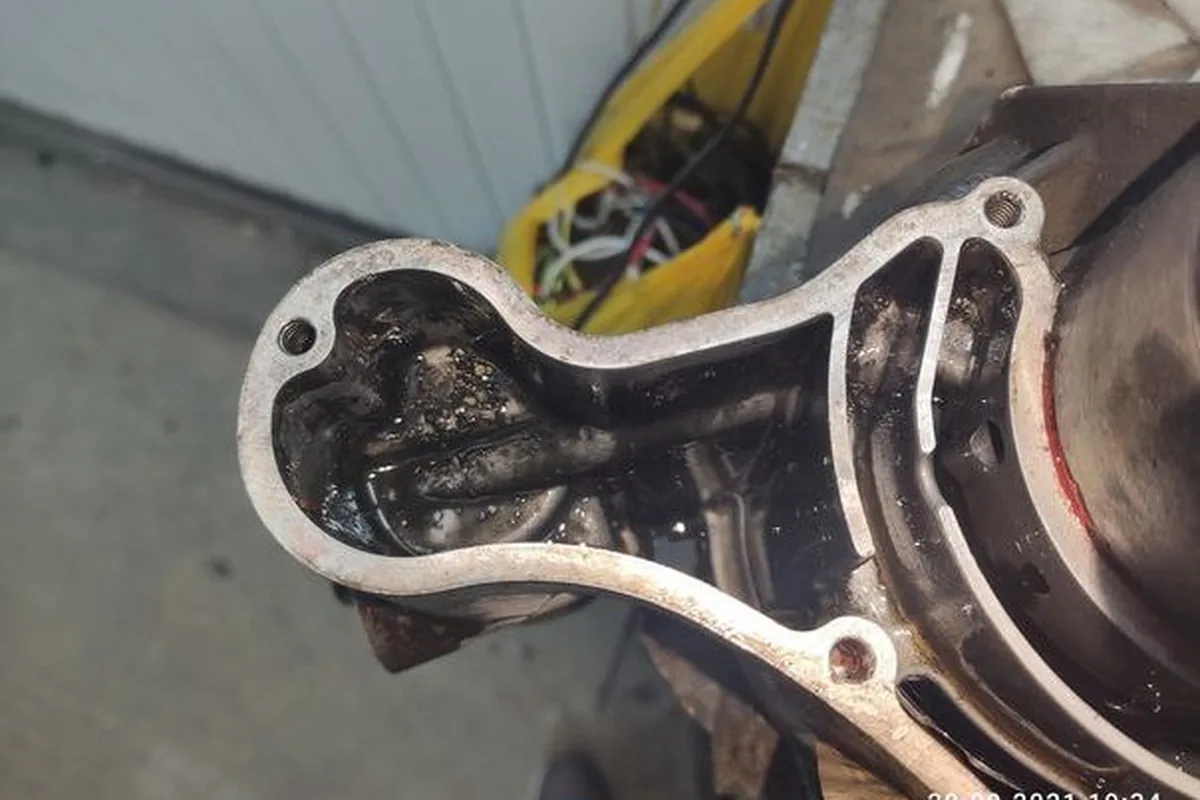

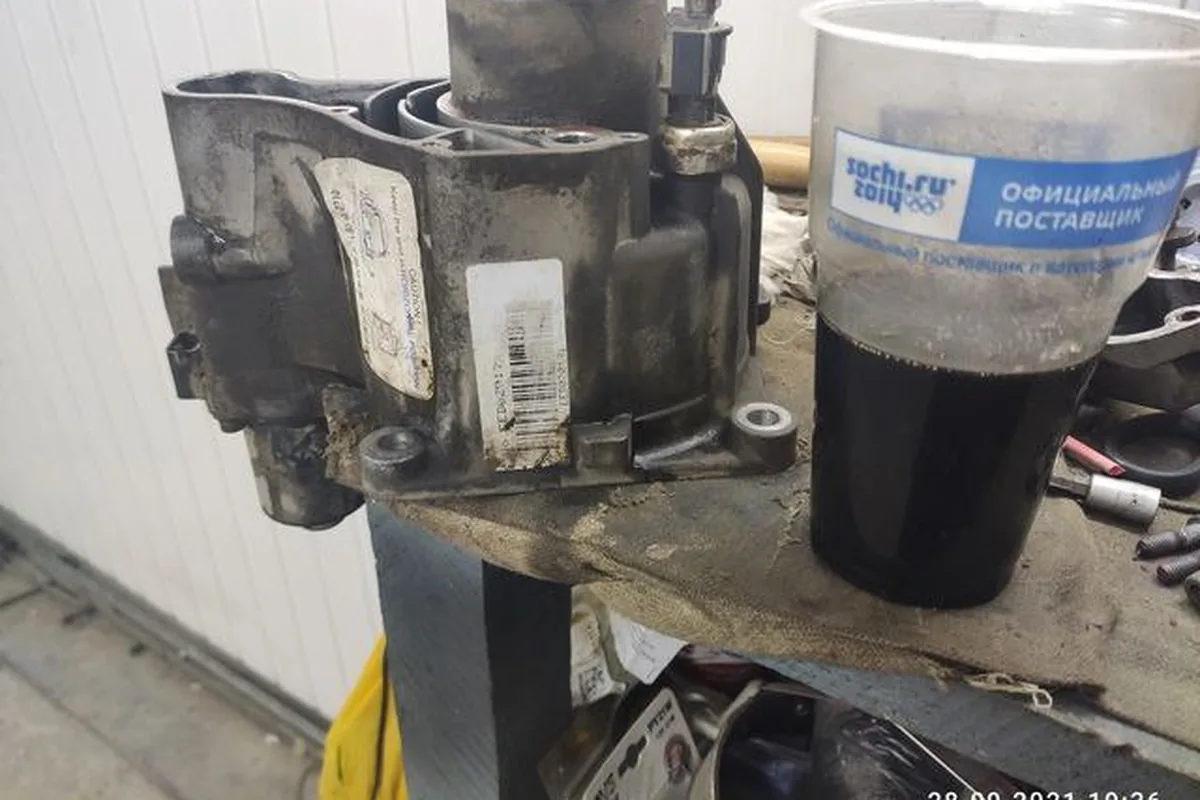

Тот же владелец менял масло муфты начиная с 30 тыс. км, и каждый раз оно сливалось «чернющим». Есть два способа замены. Без разбора — снимают моторчик и сливают, что вытечет, но часть старого масла с продуктами износа остаётся внутри; владельцы, кто так делает, повторяют замену через 2–3 тыс. км. С разбором — муфту снимают, промывают, заодно многие проваривают корзину (об этом ниже). Ошибка после замены масла — не редкость: у одного владельца она загорелась через две недели после замены с разбором, у другого причиной оказался недолив.
В итоге оказалось, проблема была в плохой замене масла в муфте. В сервисе, похоже, слили через отверстие моторчика сколько смогли и залили свежего, но меньше по объёму. Мастер, занимающийся корейцами, за пару минут снял муфту, понял проблему и часа за три её устранил: нормально поменял масло и заменил какую-то резинку. Сам виноват, что не присутствовал при замене масла, а отдал машину и уехал.
Отказы: корзина, шлицы, моторчик
| Что случилось | Признак | Опыт владельцев |
|---|---|---|

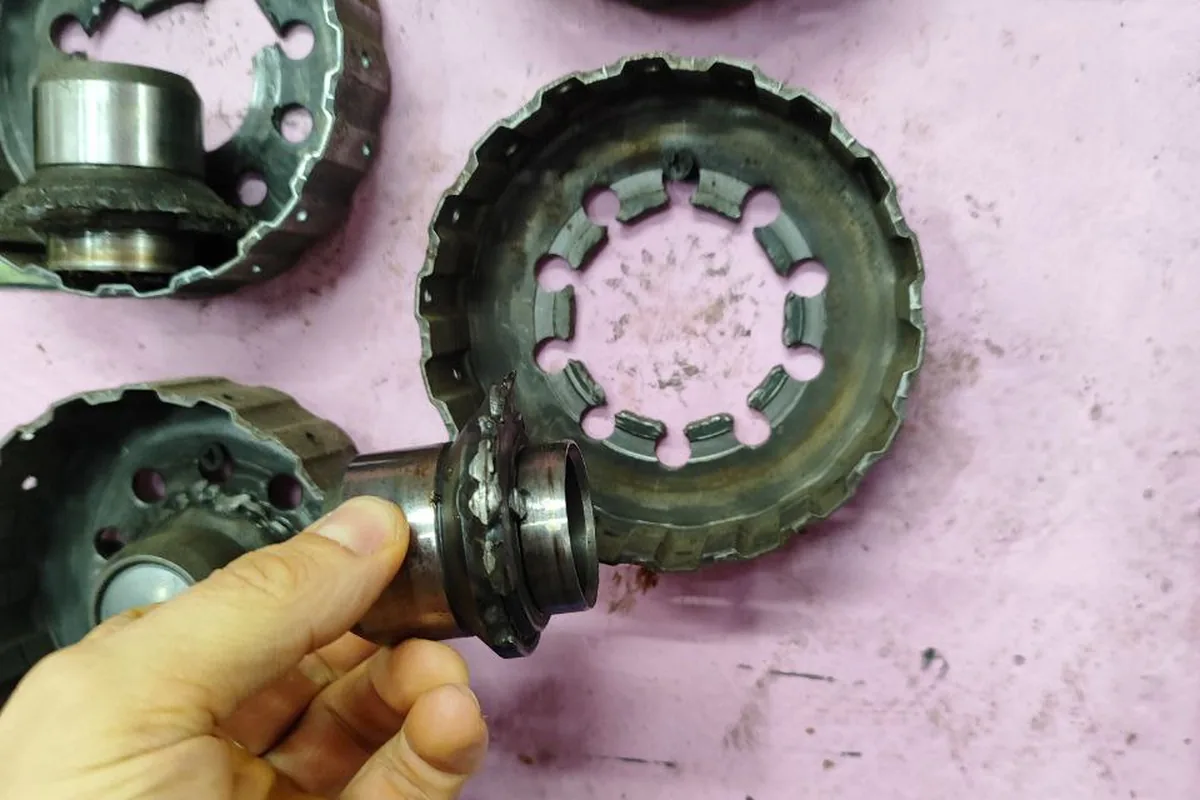

| Срыв корзины в муфте | после резкого старта с места горит индикатор AWD, задние колёса не подключаются | у дизеля из Кореи — на 70 тыс. км (дилер заменил) и повторно на 130 тыс. км |

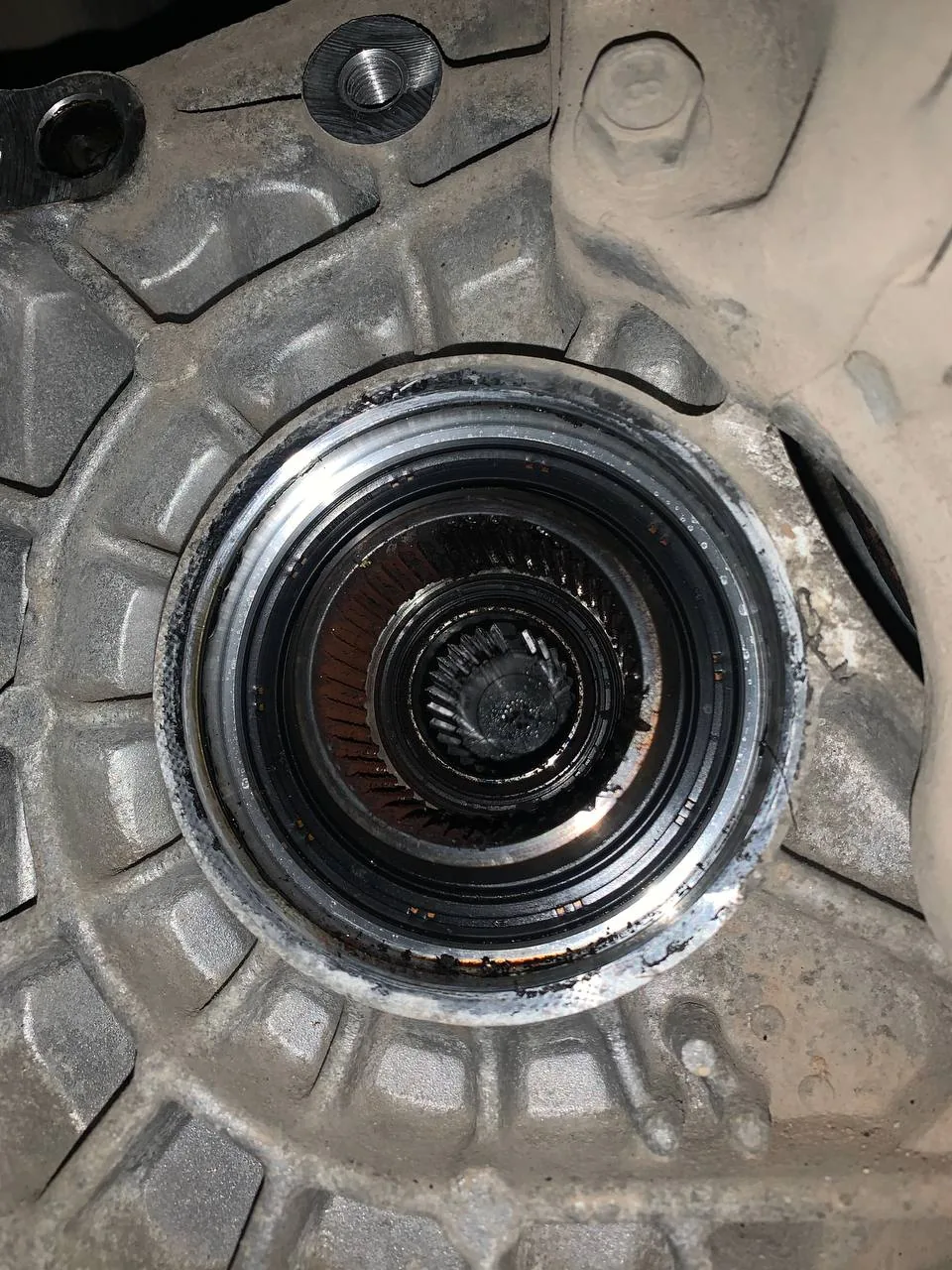

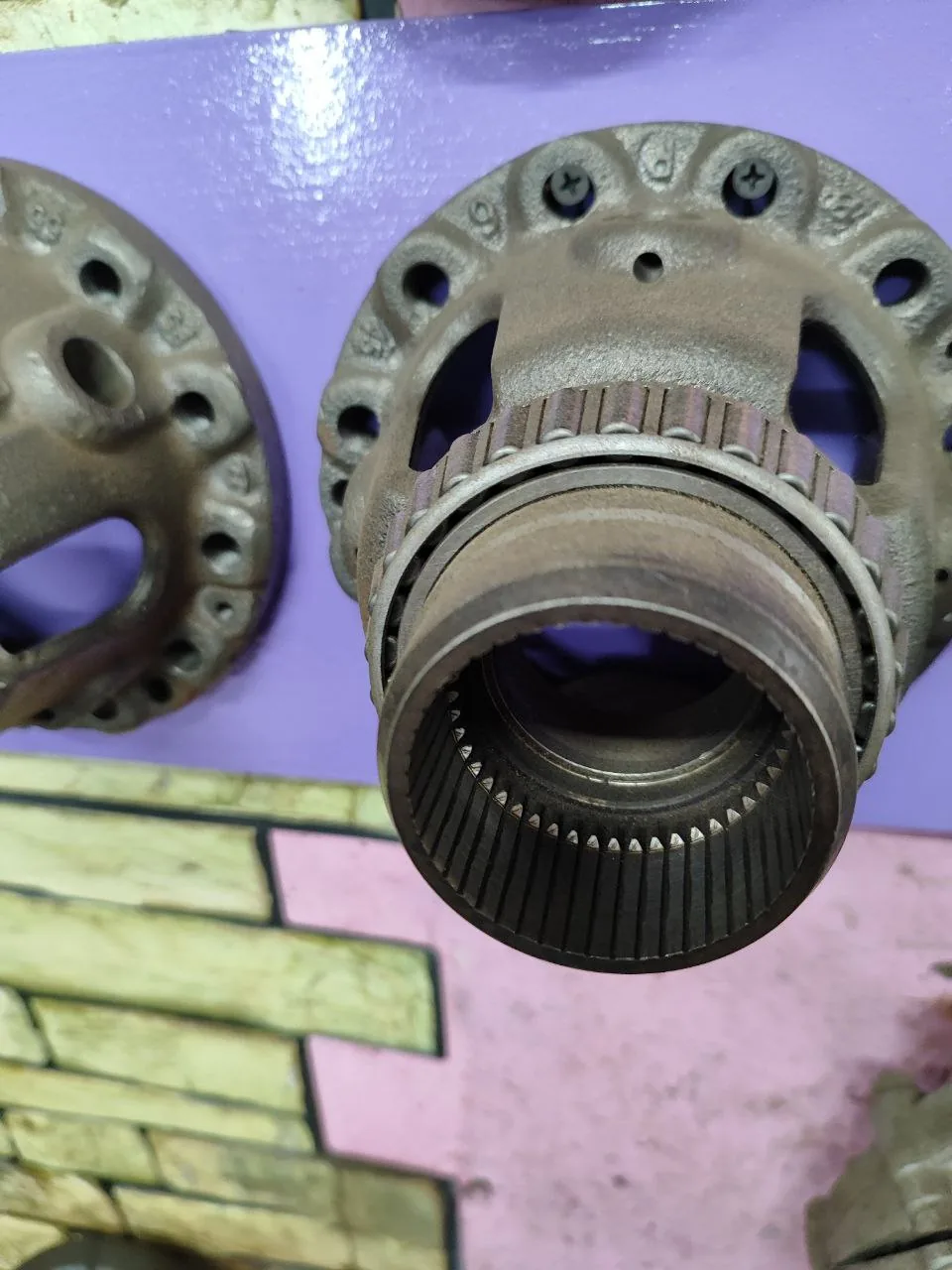

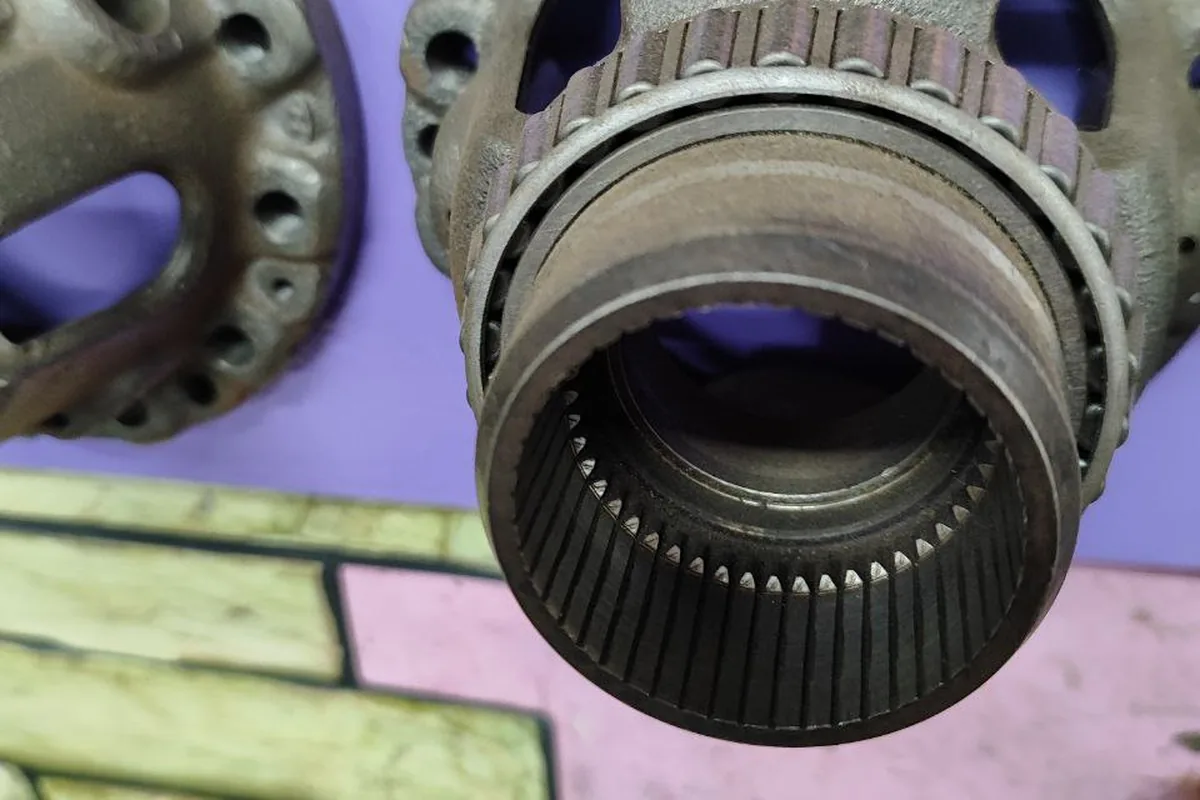

| Износ шлицев раздатки и посадочного места в коробке | полный привод пропадает, раздатка гудит | требует замены посадочного места в коробке; при обслуживании на 40–75 тыс. км у многих шлицы были в норме |
| Ошибка P1829, лампа горит постоянно | полный привод не работает, ошибка не сбрасывается | причина — плохо заменённое масло в муфте |
| Ошибка P1822 — обрыв цепи двигателя насоса муфты | периодически появляется | владельцы ищут ремкомплект моторчика (щётки, коллектор, подшипники) |
| Дёрганье при разгоне и сбросе газа, подёргивание с вывернутыми колёсами | похоже на пинки автомата | ушло после частичной замены масла в муфте |

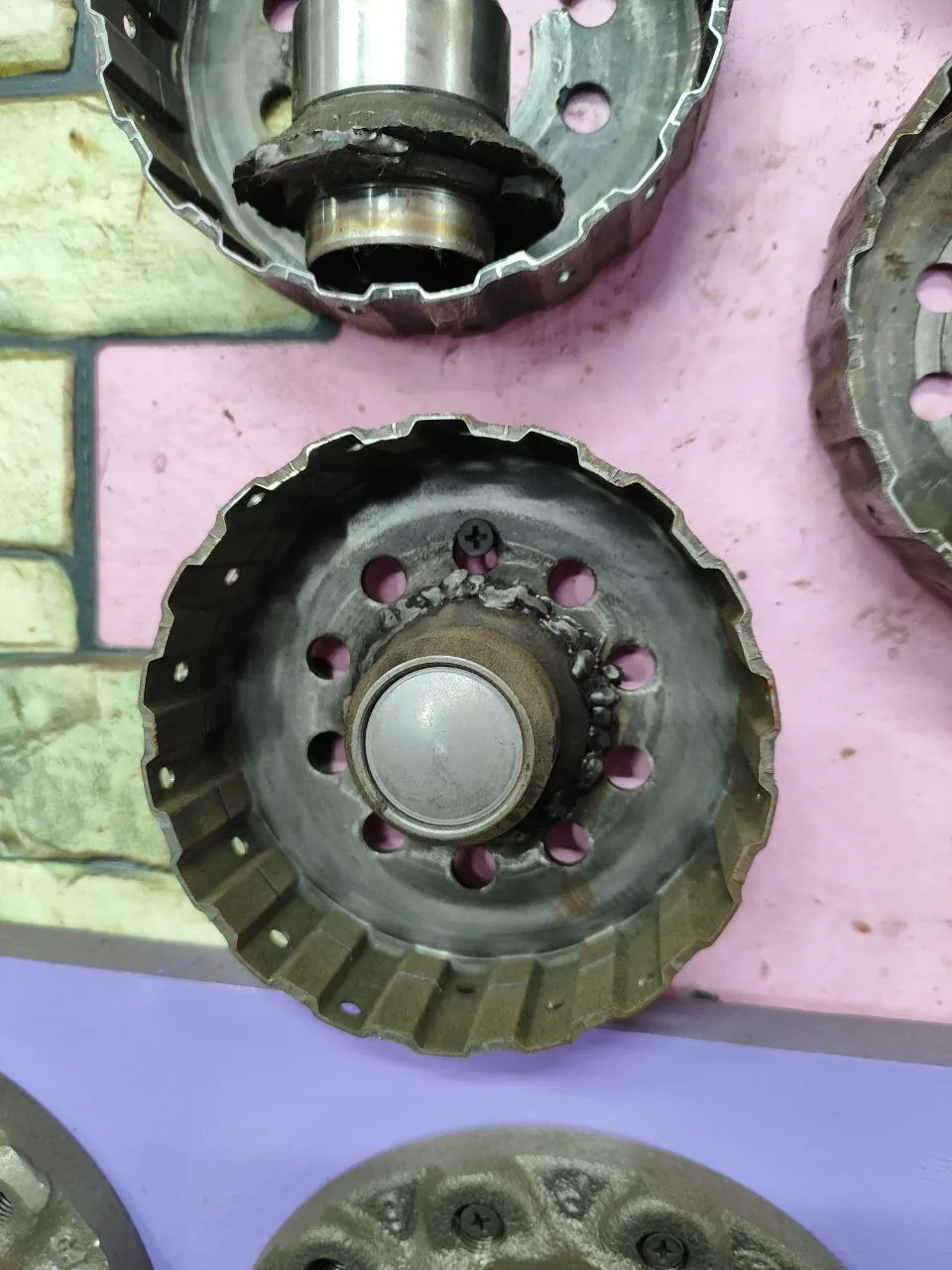

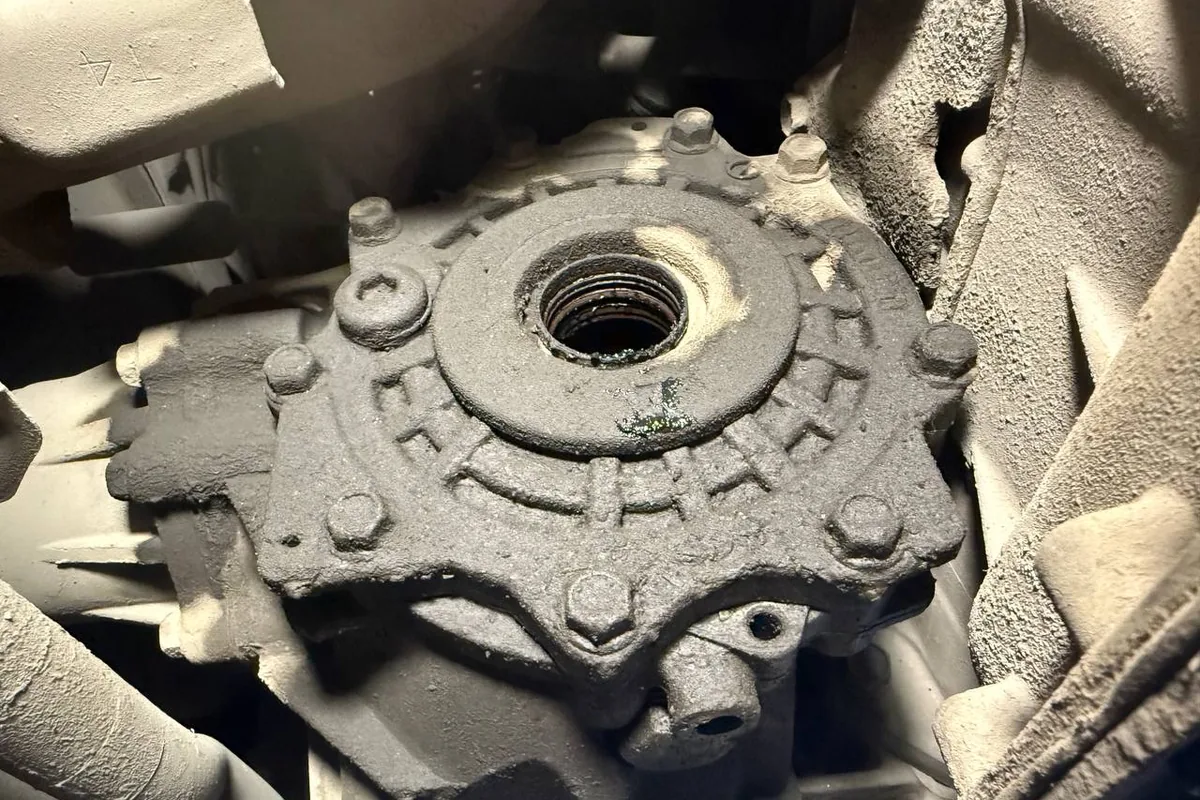

На 70 тысячах у меня оборвало корзину в муфте полного привода сзади, дилер заменил. На 130 опять оборвало. Уже сам заварил аргоном. И профилактику делаешь, и масло в муфте меняешь — всё равно. Да и муфта чуть-чуть, но сопливит. Короче, механическая часть полного привода, зубцы, очень слабая.

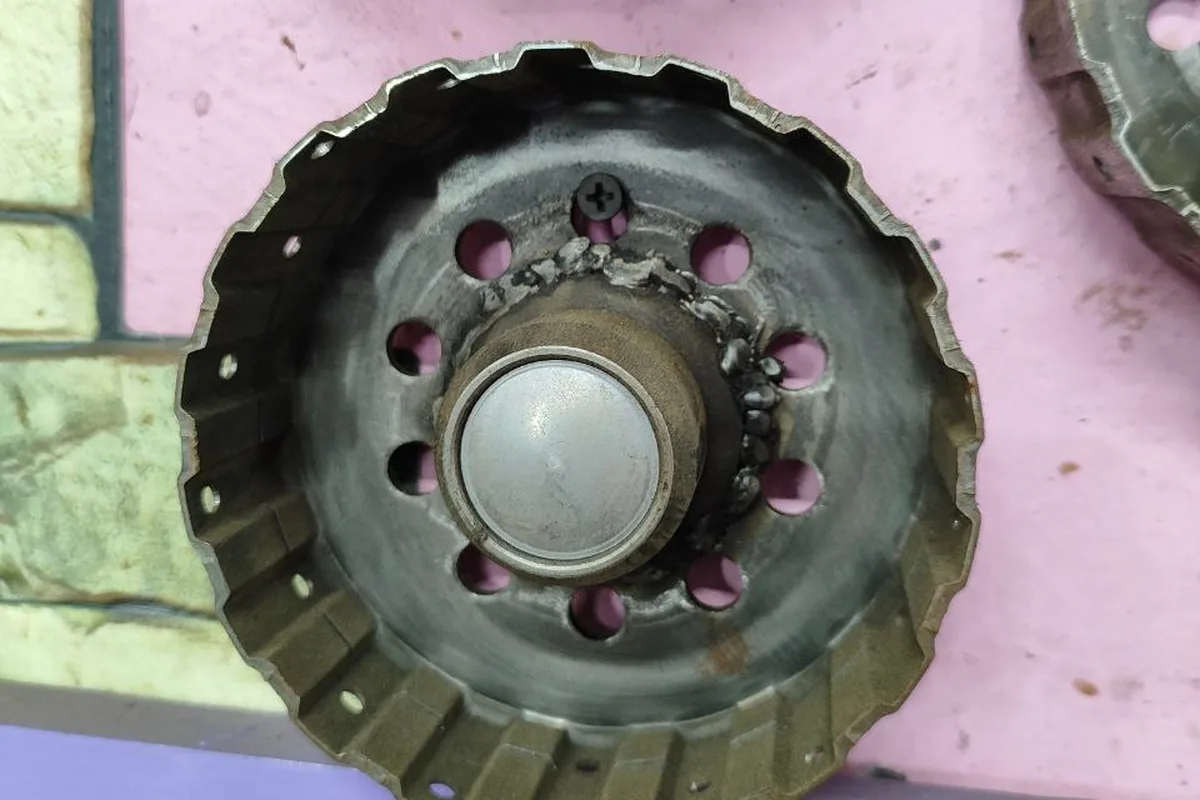

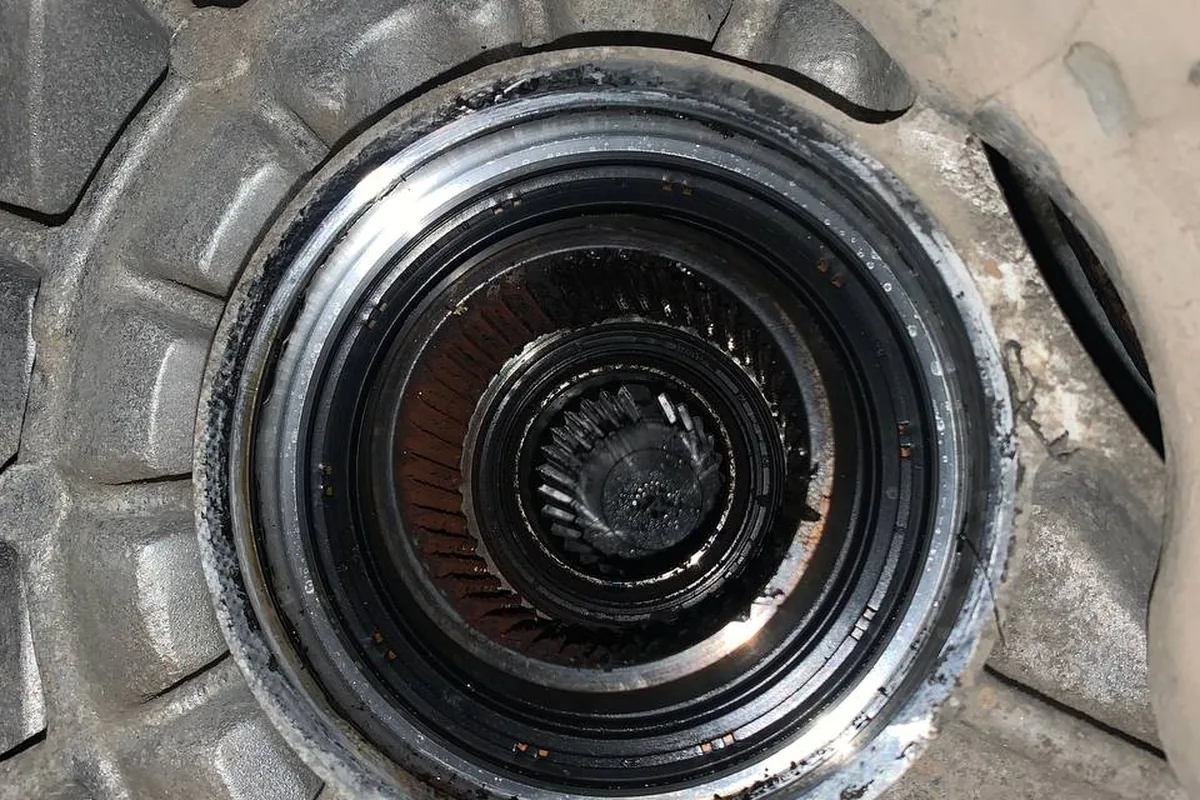

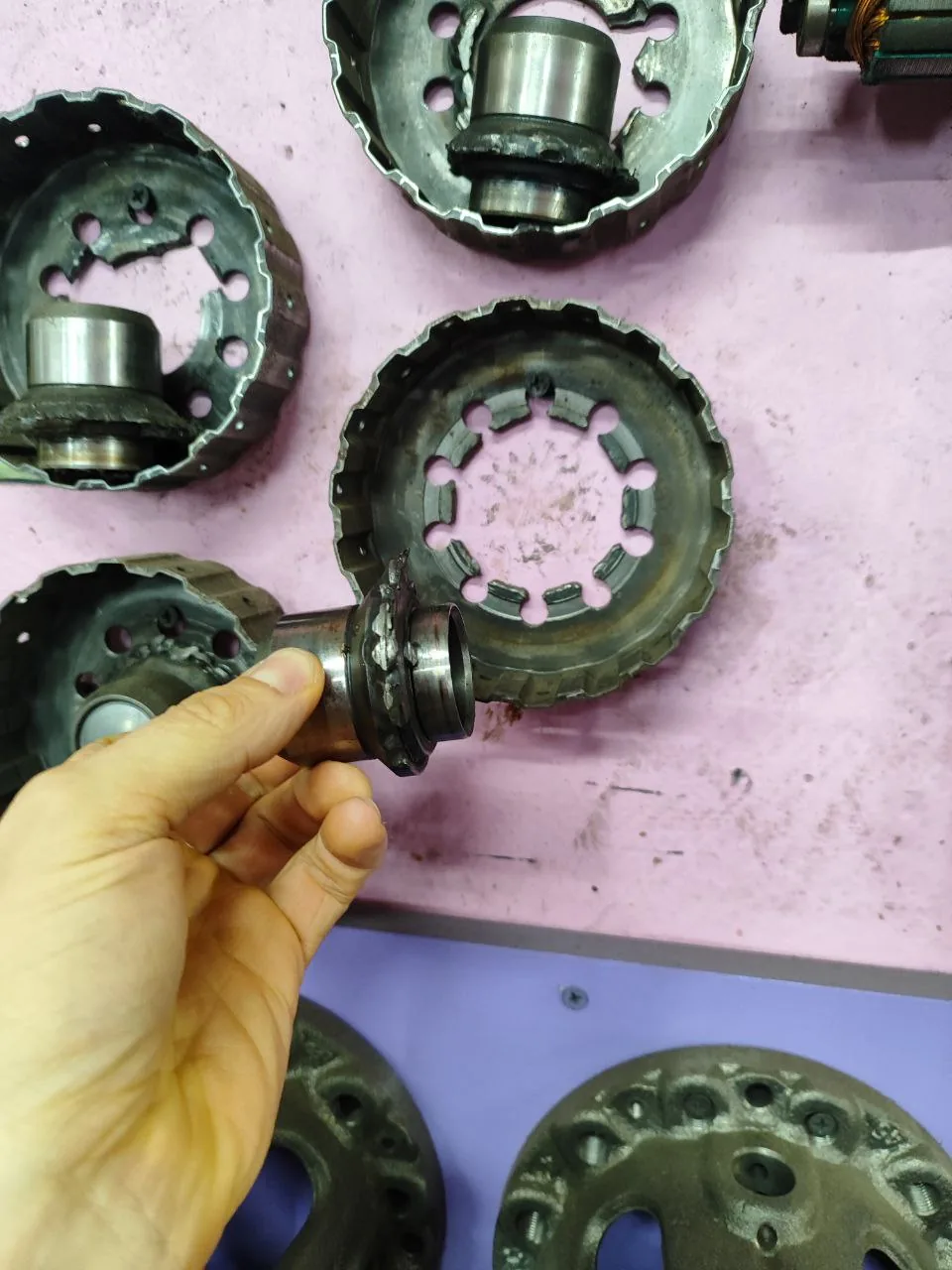

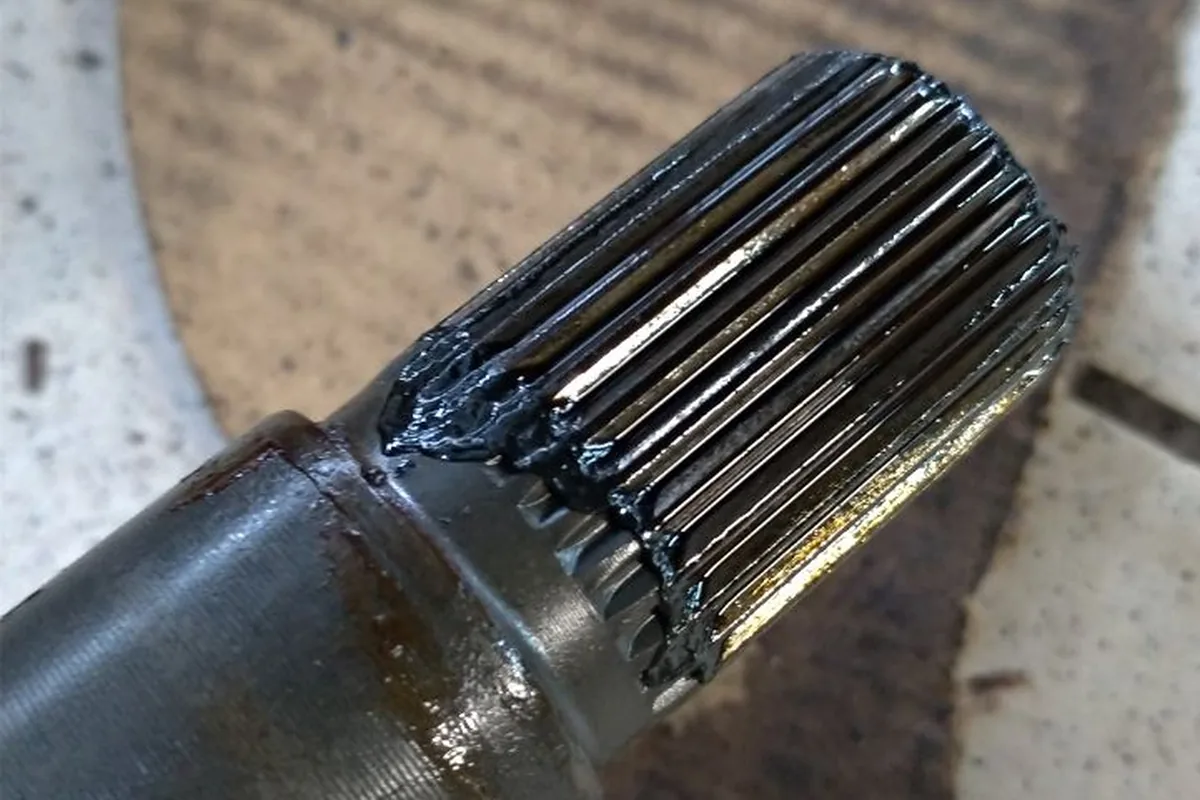

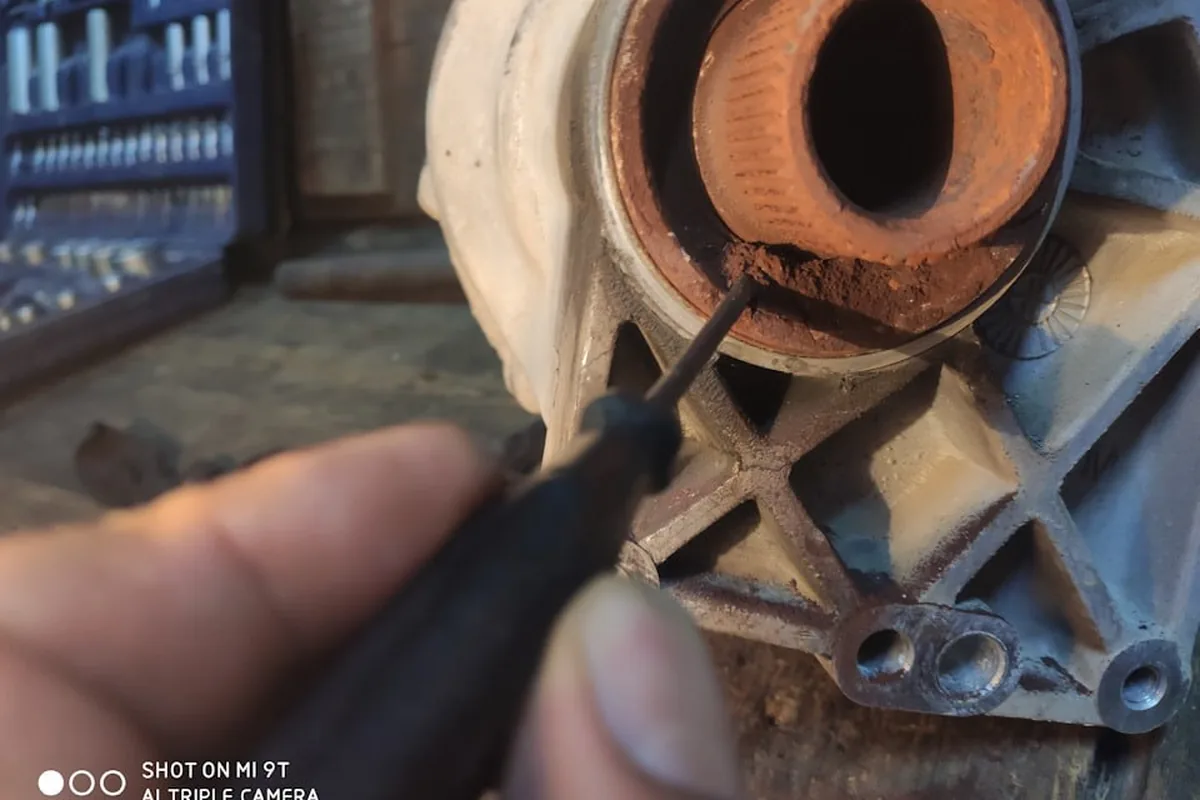

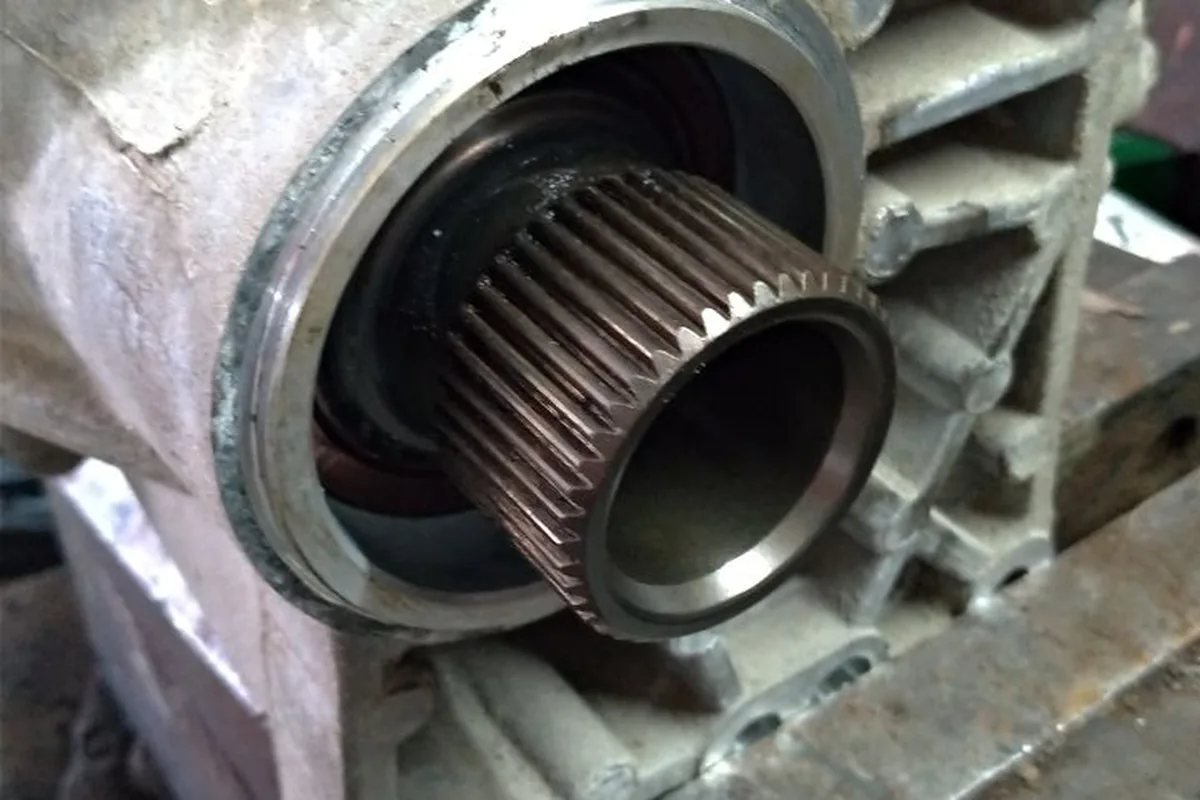

Другие владельцы связывают срыв корзины с манерой езды: корзину срывает у тех, кто газует с места на скользком, а колёса затем резко хватают асфальт. Поэтому при первой замене масла с разбором корзину муфты многие сразу проваривают аргоном. Шлицевое соединение раздатки с коробкой владельцы советуют снимать и смазывать раз в 2–3 года: при проверке на 40 тыс. км всё было «идеально», но от коррозии оно не застраховано, а на дизеле момент больше.
Если загорелся индикатор AWD, сначала считайте код ошибки: P1829 и P1822 относятся к управлению муфтой — моторчику и его цепи. Но прежде чем менять моторчик, проверьте уровень масла в муфте: недолив даёт ту же картину. Проверьте предохранитель полного привода 20 A в салонном блоке — без него тоже горит ошибка. Если ошибки нет, а задние колёса не подключаются, поднимите машину и проверьте, передаёт ли кардан вращение: так отличают сорванную корзину муфты от срезанных шлицев раздатки. Муфту после замены масла обязательно заливают до уровня заливной пробки, а не «сколько вошло».
Сколько стоит обслужить полный привод
| Работа | Где и когда | Цена |
|---|---|---|
| Разбор и промывка муфты, замена масла | официальный дилер, Ростов-на-Дону, 2024 | 5 000 руб. + 1 600 руб. за 0,5 л Ravenol |
| Снятие раздатки, смазка шлицев, сальники | официальный дилер, Ростов-на-Дону, 2024 | 4 300 руб. + 700 руб. смазка |
| Частичная замена ATF, масло в муфте с разбором, обслуживание привода, масло в раздатке и редукторе | официальный дилер, 2023, масла свои | 17 000 руб. |
| То же без разбора муфты и без обслуживания шлицев | официальный дилер, 2023 | 5 500 руб. |
| Разбор, смазка шлицев, сборка | частный сервис, 2025–2026 | 2 000–3 500 руб. |
| Обслуживание шлицевого соединения | сервис, 2026 | 8 000 руб. + расходники |
| Переборка муфты с провариванием корзины и заменой масла | специализированные мастерские, 2025 | около 25 000 руб. |

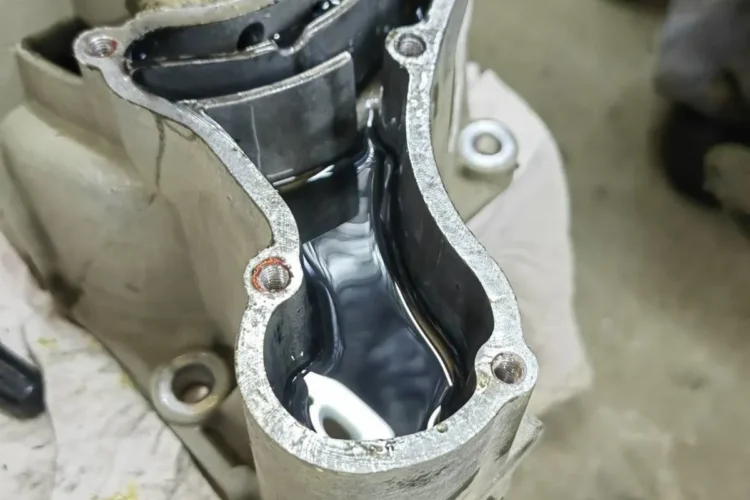

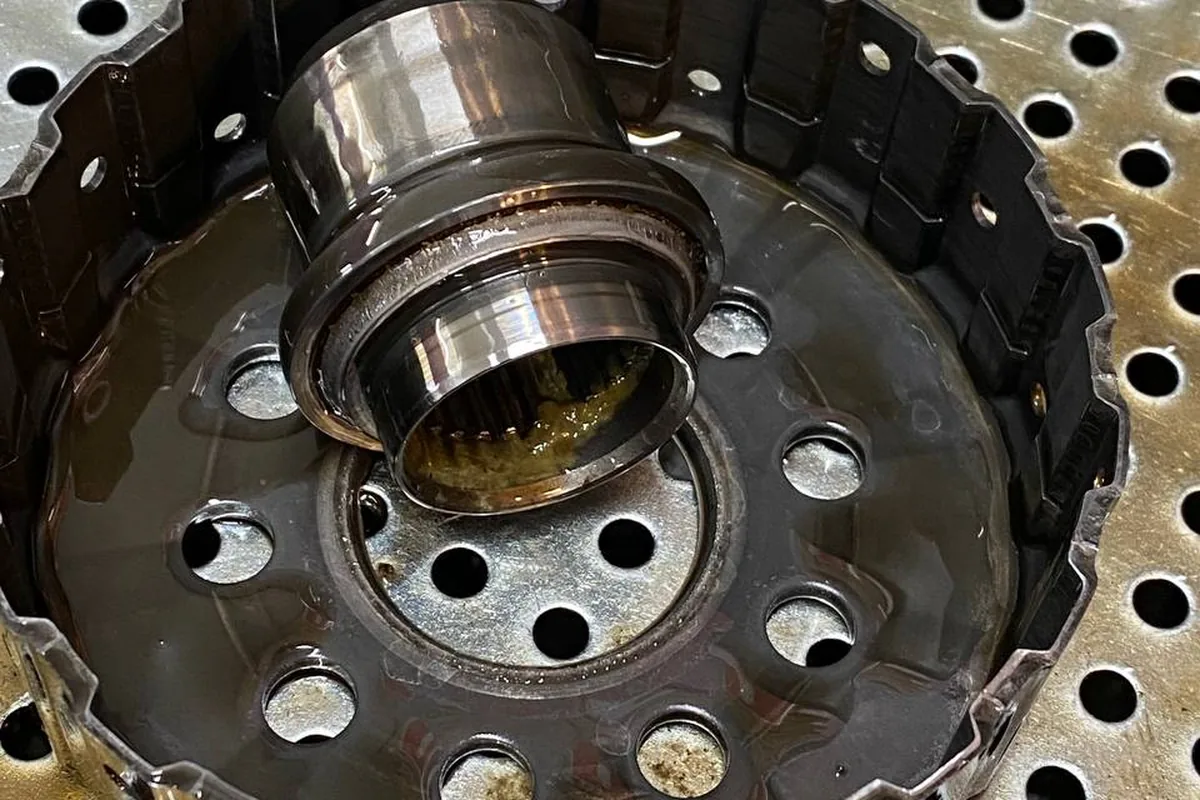

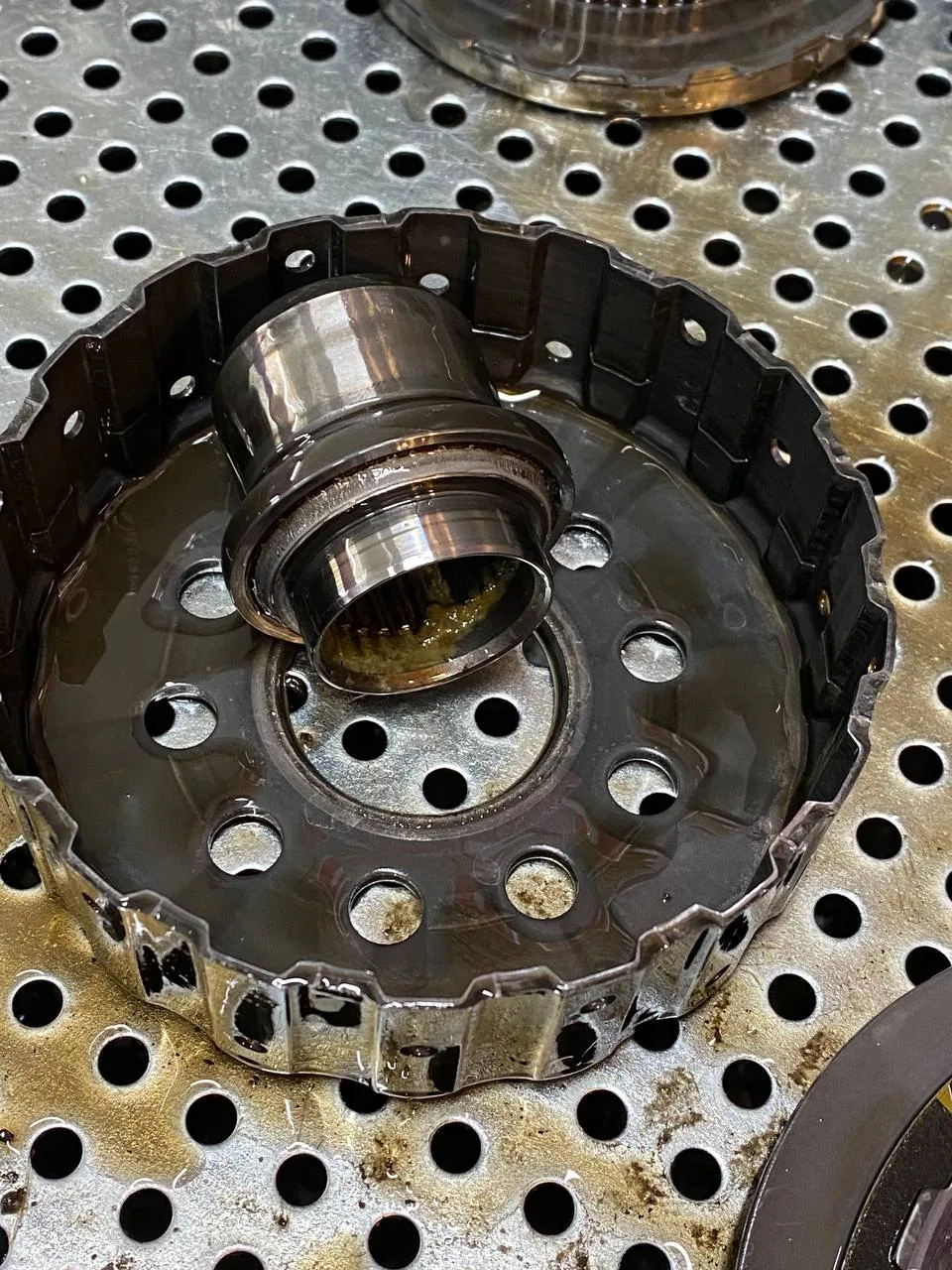

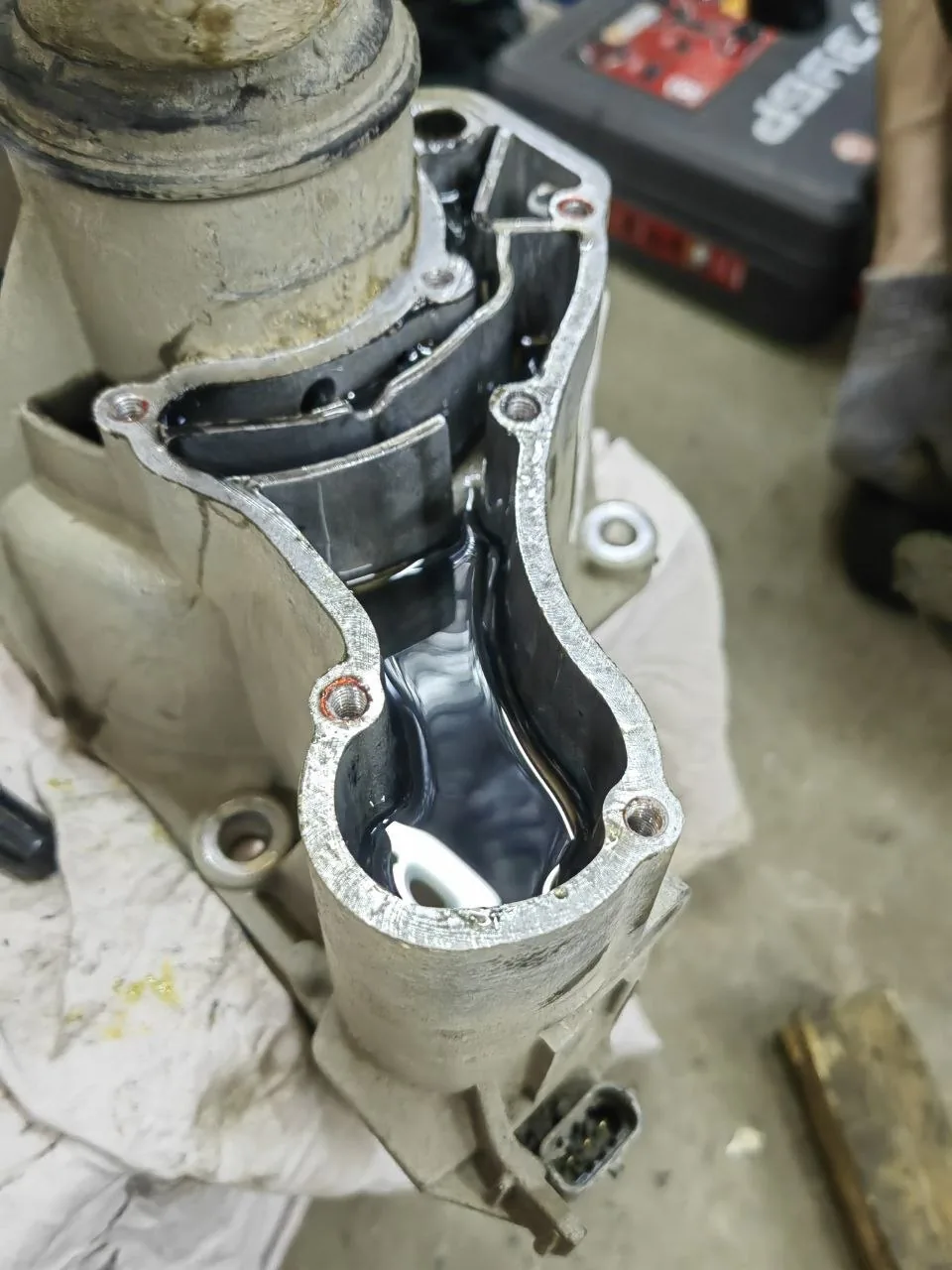

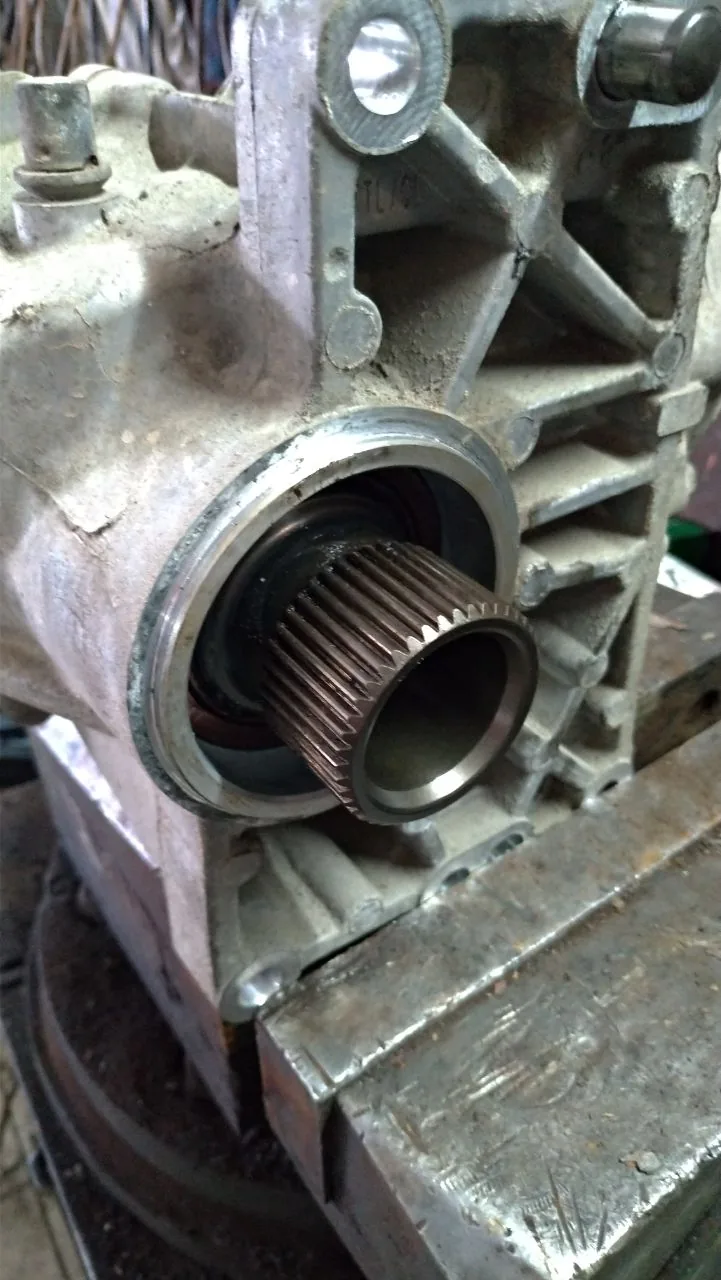

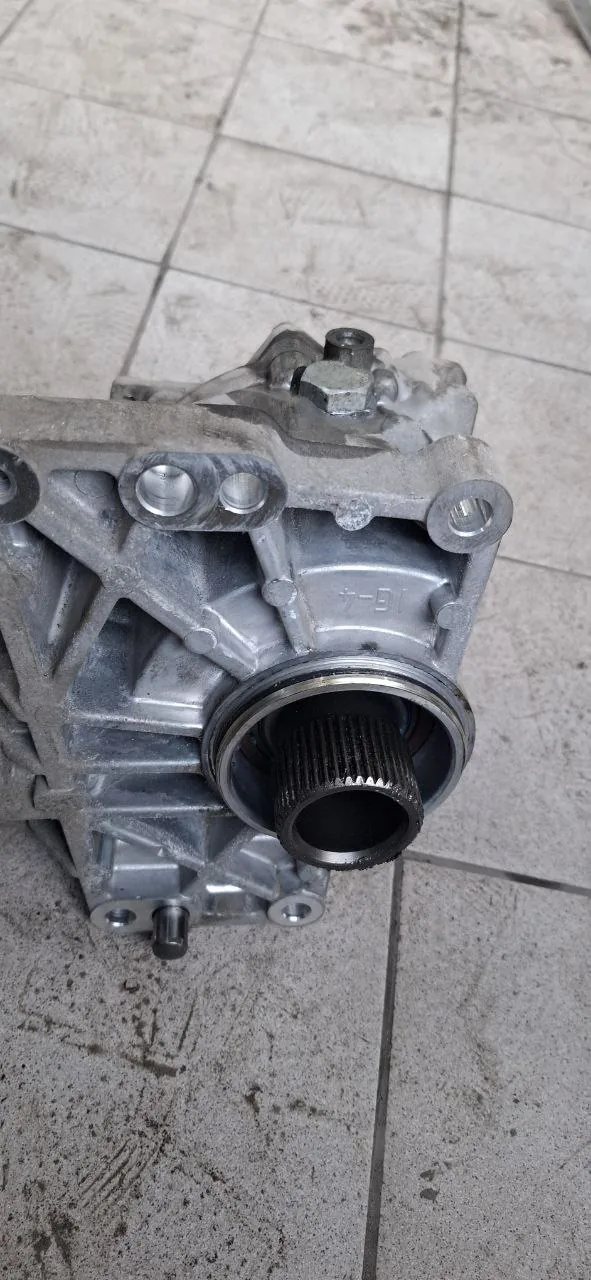

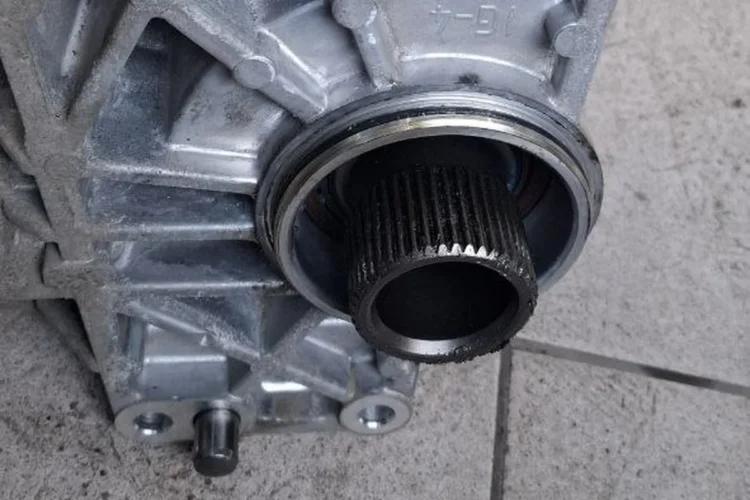

Муфта и раздатка вскрытые
План обслуживания: что делать и когда
- Купили подержанную машину — сразу снимите раздатку, осмотрите и смажьте шлицы, поменяйте масло в раздатке, редукторе и муфте. Многие дилеры первые годы муфту не трогали.
- Каждые 30–60 тыс. км — масло в муфте (жидкость с допуском TF-0870), лучше с разбором и промывкой.
- Раз в 2–3 года — смазка шлицевого соединения раздатки и карданного вала.
- На 120 тыс. км или после брода — масло в раздатке и заднем редукторе по руководству.
- Всегда — одинаковые шины на всех колёсах и без долгих буксовок.
Как дёрганье муфты путают с пинками автомата, разобрано в статье про АКПП. На что способна машина вне асфальта — в статье про бездорожье, а полный перечень работ по пробегам — в регламенте ТО.
