Предохранители Kia Sportage 4: где блоки, какой отвечает за прикуриватель, печку и подогревы

← Kia Sportage IV рестайлинг (05.2018 — 10.2022)

Короткий ответ. У Kia Sportage 4 два основных блока предохранителей: в салоне под панелью со стороны водителя и под капотом рядом с аккумулятором. Главный предохранитель стоит в крышке плюсовой клеммы АКБ. Прикуриватель (передняя левая розетка) — «POWER OUTLET» 20 А в салонном блоке. Правая передняя и задняя розетки — по 20 А под капотом. Вентилятор печки — 40 А под капотом, подогрев передних сидений — 20 А, руля — 15 А в салоне. Точная раскладка всегда на табличке под крышкой вашего блока.

Где стоят блоки

• Салонный блок — под панелью приборов со стороны водителя. В нём розетка-прикуриватель, подогревы, мультимедиа, стеклоподъёмники, электросиденья, люк, полный привод.
• Блок моторного отсека — рядом с аккумулятором. В нём силовые цепи: вентилятор печки, электронагреватели салона, вентиляторы охлаждения, ABS, электроусилитель руля, две розетки, у дизеля — свечи накаливания и подогрев топливного фильтра. Здесь же лежит съёмник предохранителей.
• Главный предохранитель — в крышке плюсовой клеммы АКБ.

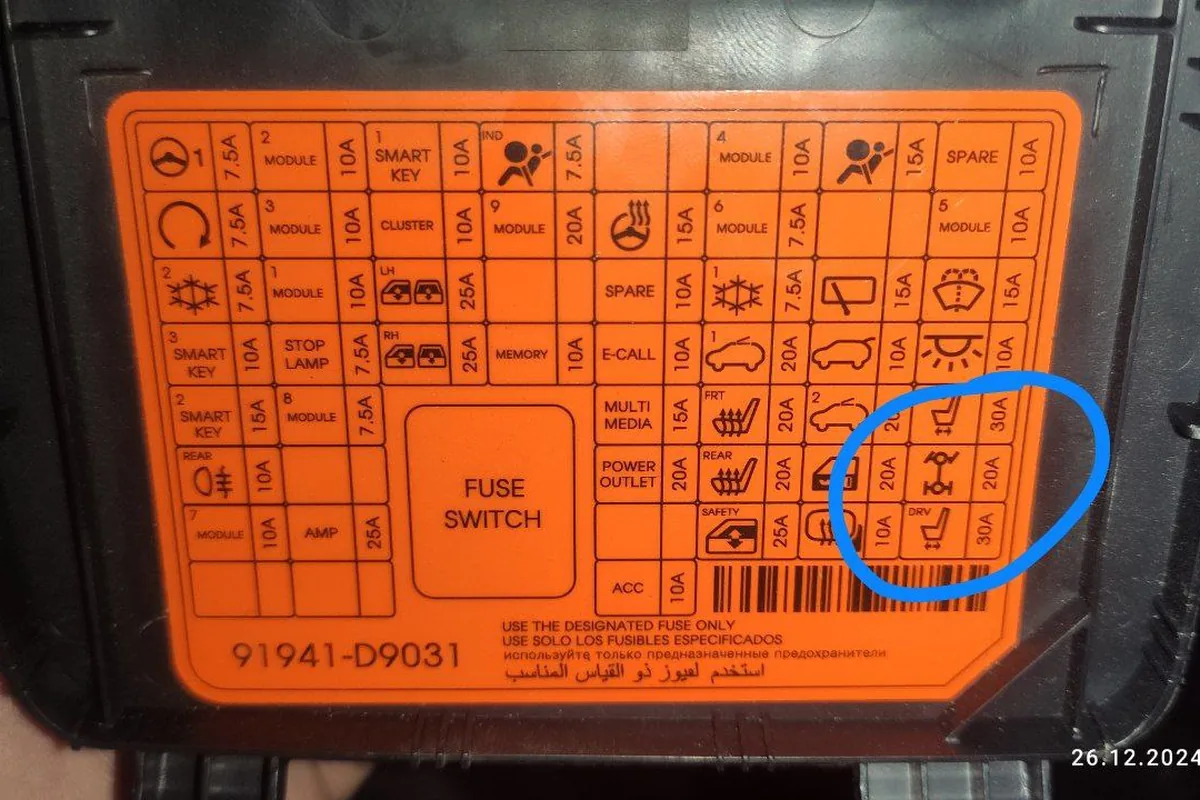

Наклейка на крышке салонного блока: мультимедиа, розетки, подогревы сидений и электросиденья с номиналами.

Так описывает блоки руководство по эксплуатации Sportage четвёртого поколения (QL). Оно же предупреждает, что описание может не совпадать с конкретной машиной: смотрите табличку на обратной стороне крышки блока. Особенно это касается машин из Кореи и США. Салонный блок у версий со светодиодной оптикой и без неё разный, потому что в нём стоит блок управления кузовом (BCM). Подкапотный, по словам владельцев, один на все версии: гнёзда под опции, которых на машине нет, остаются пустыми.

В салонном блоке есть рубильник предохранителей. Он должен стоять в положении ON. Если машина будет стоять больше месяца, руководство советует его выключить, чтобы не разряжался аккумулятор.

Прикуриватель и розетки

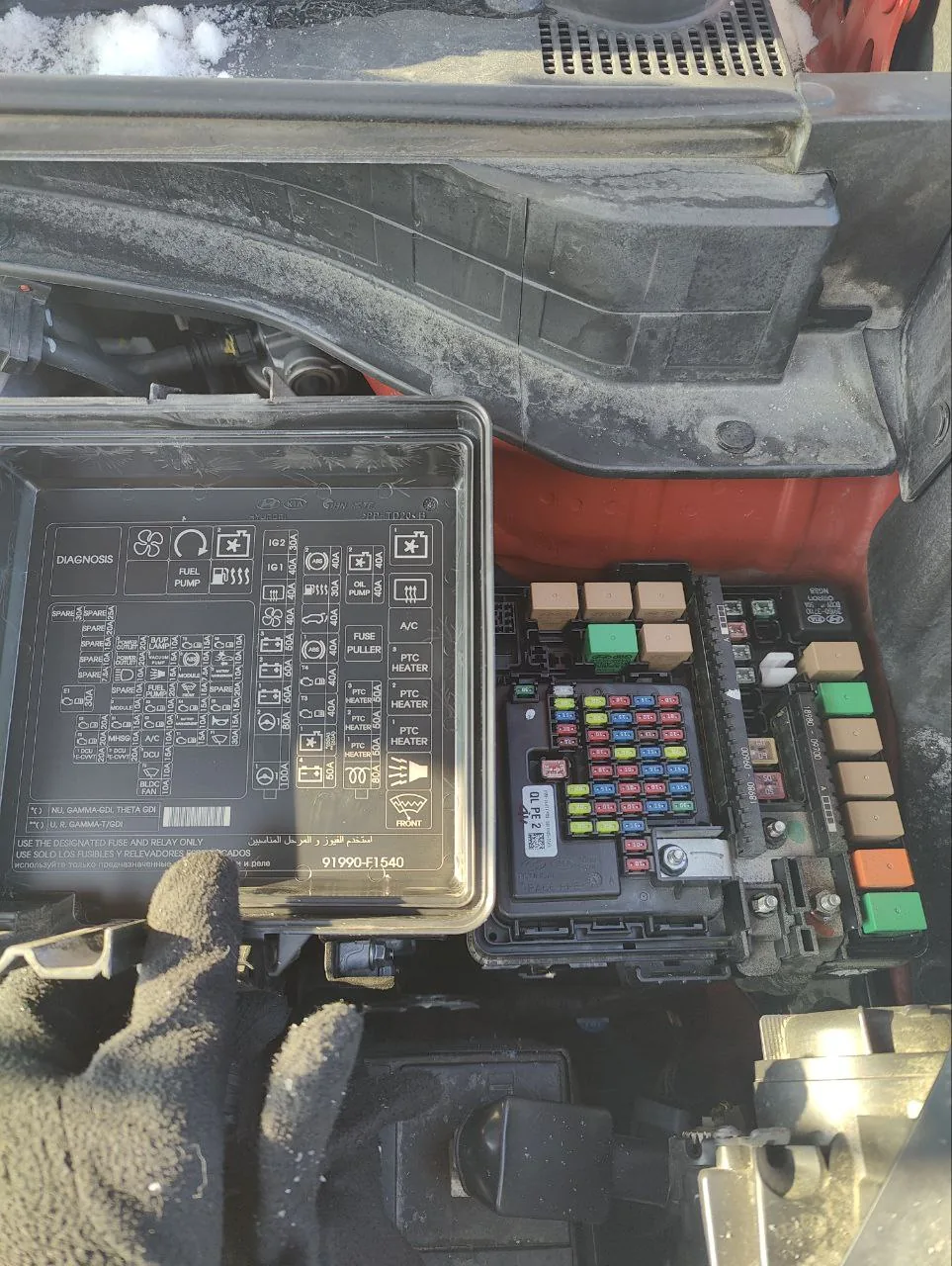

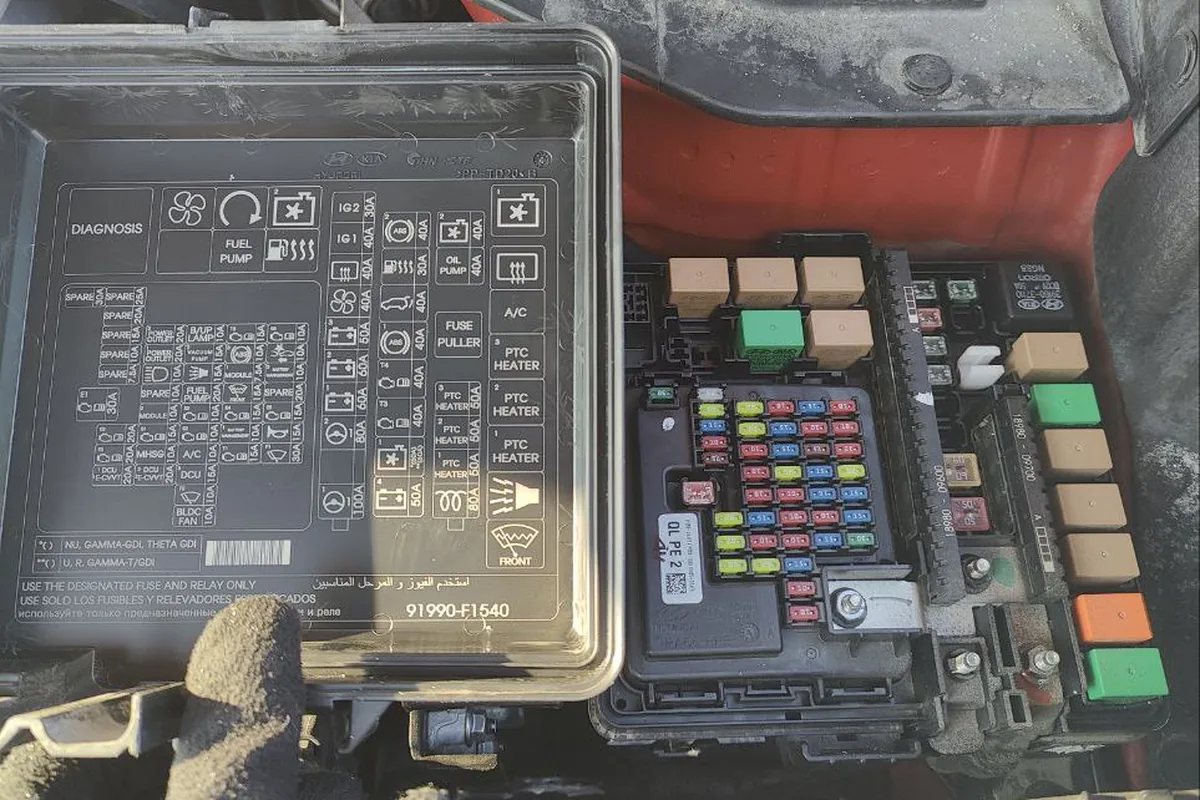

Слева схема на крышке 91990-F1540, справа сам блок; силовые предохранители здесь выполнены планками.

Самая частая ошибка — искать предохранитель правой или задней розетки в салоне. Его там нет.

Спасибо огромное. Под капотом пред на задний прикуриватель и на правый передний.

Предохранитель левой передней розетки иногда горит без видимой причины. Один владелец менял её предохранитель дважды за пять лет, хотя пользовался розеткой всего пару раз, а правой, которой пользуется постоянно, проблем нет. Такие случаи он встречал и у других.

Если перестали работать сразу правая и задняя розетки, а оба предохранителя целы, виновато общее реле.

Если предохранители этих двух розеток целы, то у них из общего только реле в блоке PCB. Либо оно неисправно, либо его цепи управления или цепи питания. Надо проверять по схеме.

Печка, подогревы и обогревы

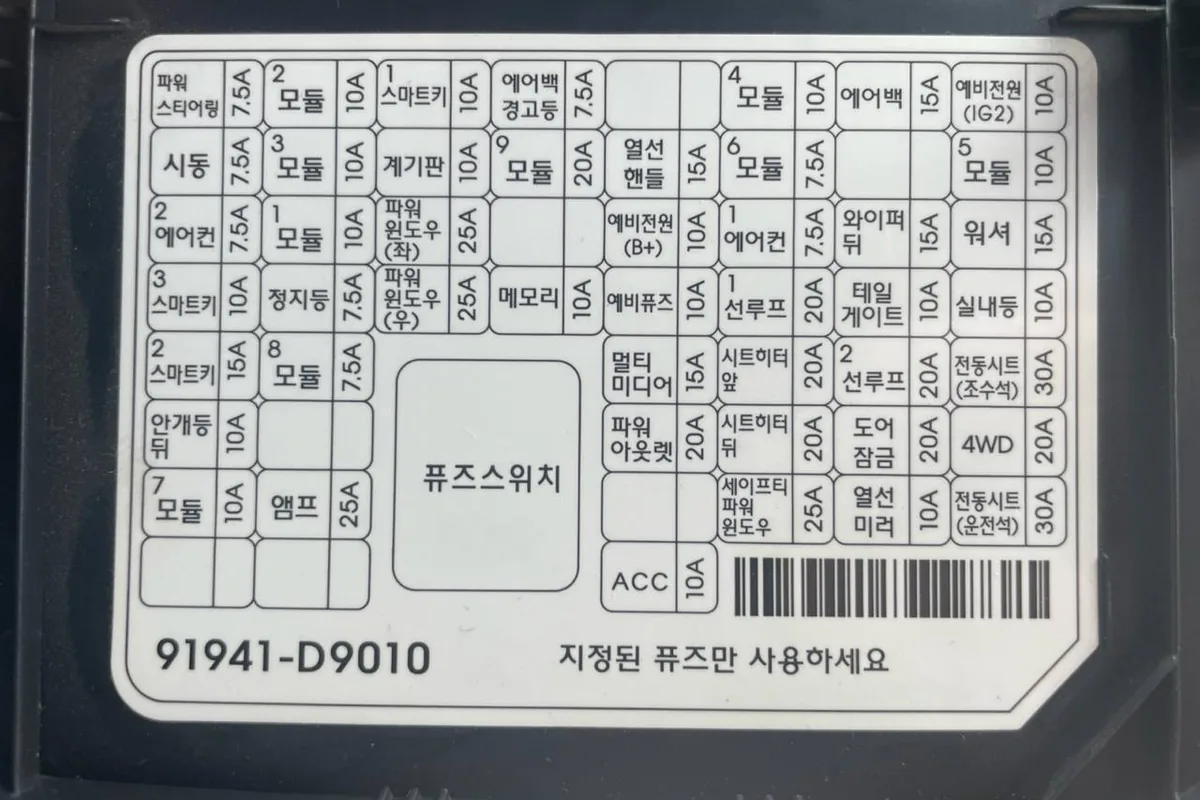

Крышка 91941-D9010 машины из Кореи подписана по-корейски, номиналы и расположение те же.

Цепь реле обогрева заднего стекла в таблице руководства записана за предохранителем электропривода багажника на 40 А. Так записано в самой таблице, и при поиске неисправности обогрева заднего стекла смотрите именно его. Обогрев наружных зеркал и зоны щёток по руководству включается вместе с обогревом заднего стекла.

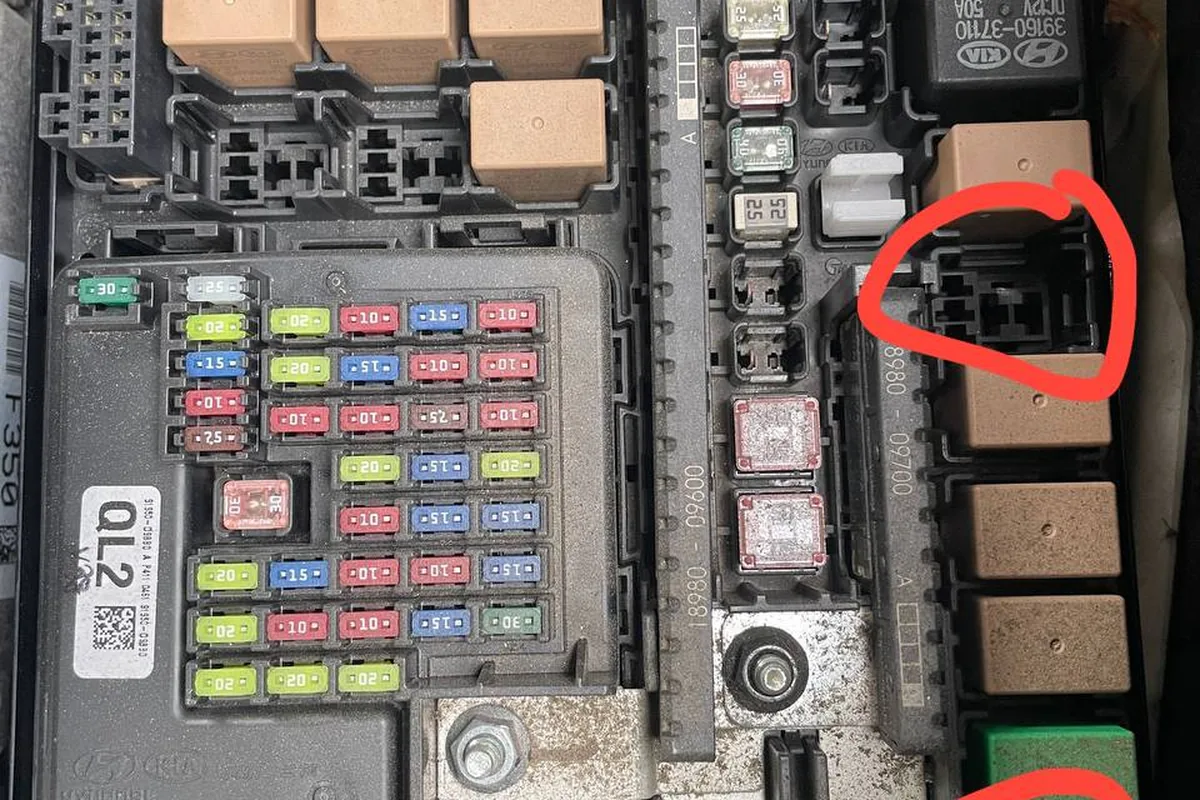

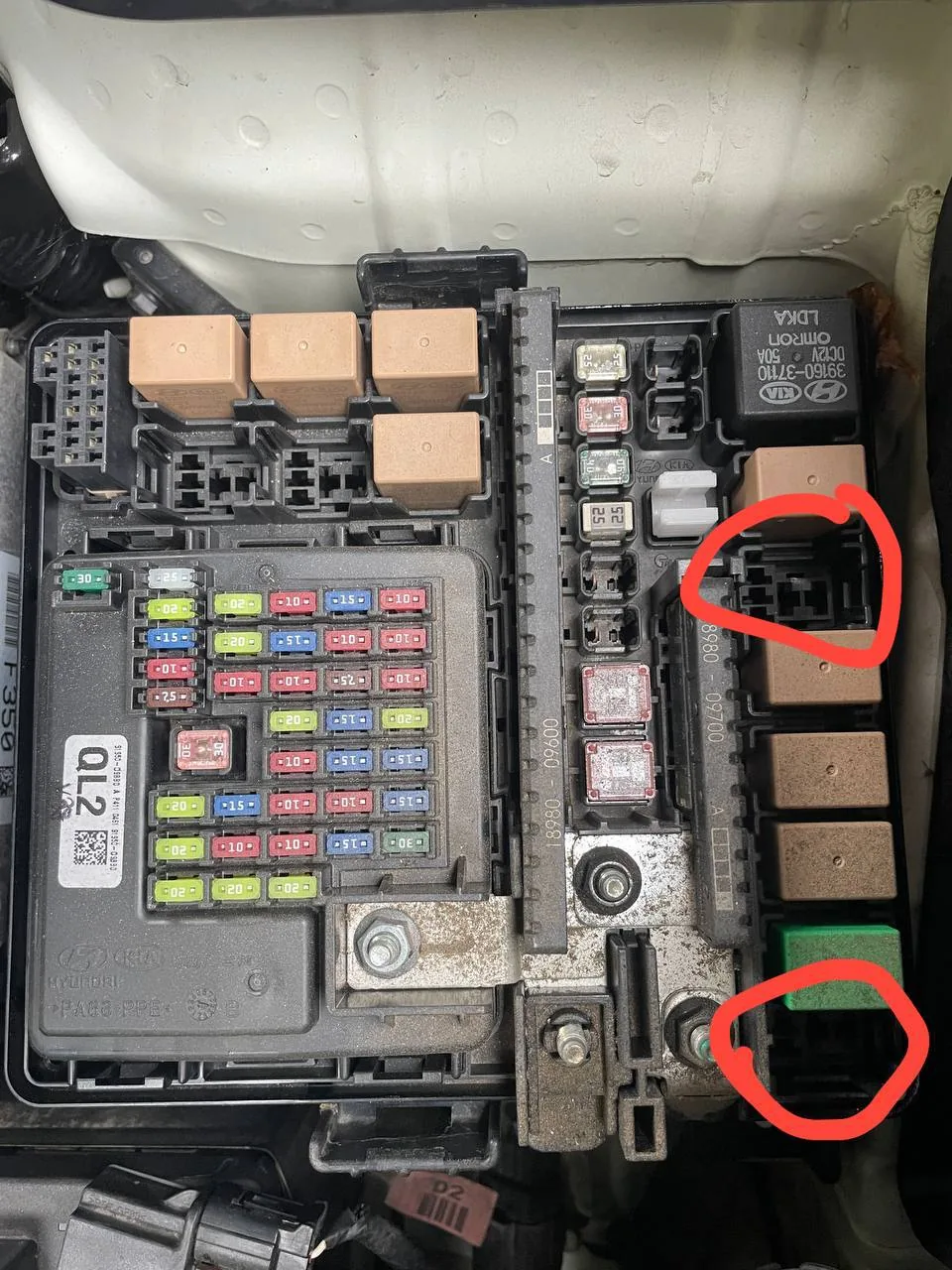

Есть ли у машины обогрев зоны дворников, проще всего понять по блоку под капотом.

Если под капотом в блоке предохранителей есть пиктограмма лобового с силуэтом обогрева, то есть.

Если гнездо под этот предохранитель пустое, обогрева щёток на машине нет. Так же проверяют подогрев сидений и руля: нет предохранителя — нет и функции. Подробнее про обогревы — в статье обогрев Kia Sportage 4, про печку — печка Kia Sportage 4.

Другие ключевые предохранители

• Мультимедиа — 15 А в салоне (аудиосистема, головное устройство, задний USB). Усилитель — отдельно, 25 А.
• Полный привод — 20 А в салоне, питает блок управления муфтой.
• Стеклоподъёмники — левые и правые по 25 А, люк — 20 А + 20 А, электросиденья — по 30 А.
• ABS — два по 40 А в моторном отсеке (см. отзывную ниже), электроусилитель руля — мультипредохранитель 100 А или 80 А в зависимости от типа усилителя.
• Коробка: TCU 1 и TCU 2 по 15 А, у робота 7DCT ещё два по 40 А (блок DCT).

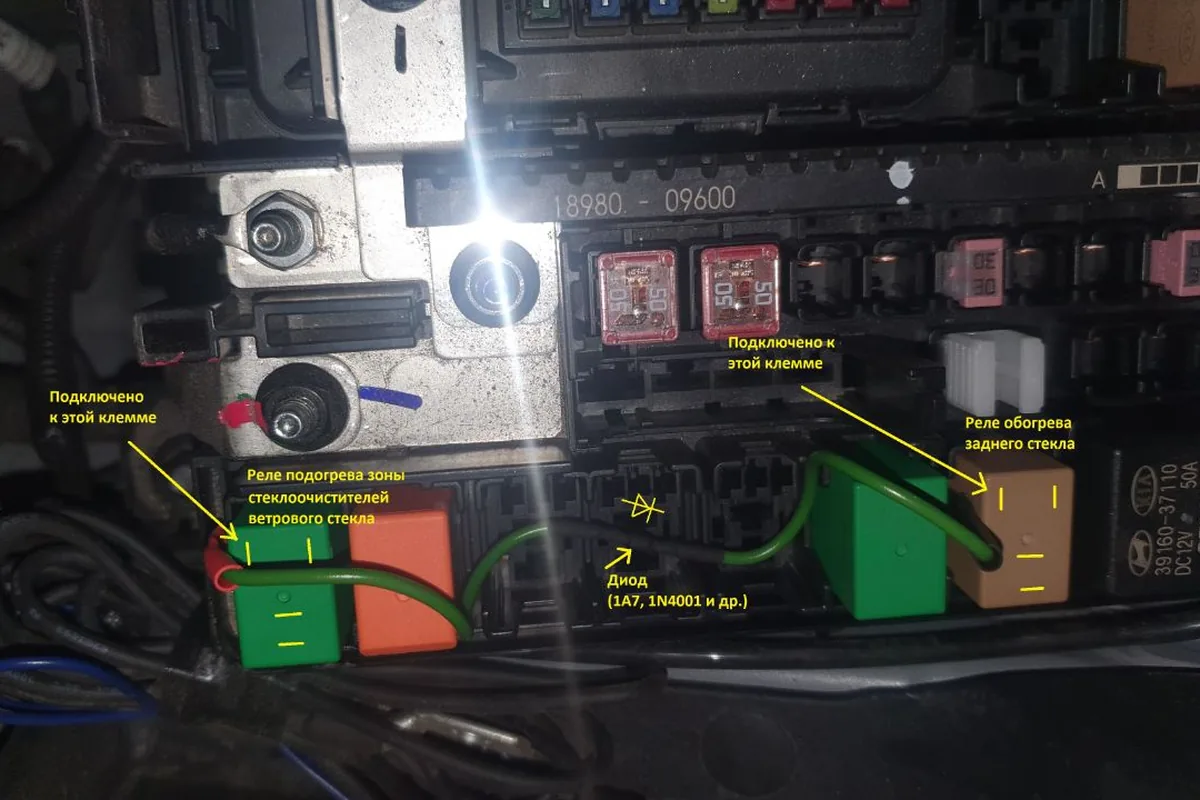

Реле обогрева зоны дворников связано с реле заднего стекла через диод — обогрев включается вместе с задним стеклом.

Для регистратора с парковочным режимом выбирайте цепь внимательно: владелец, подключивший его к одному из предохранителей, обнаружил, что питание пропадает примерно через 30 минут после выключения зажигания. Постоянный плюс ищите мультиметром до подключения. Подключение допов — в статье электрика Kia Sportage 4.

Отзывная по ABS: предохранитель 40 → 30 А

Часть машин попала под сервисную кампанию: предохранители блока ABS меняют с 40 на 30 А и переклеивают табличку на крышке блока. Машинам с электрическим стояночным тормозом дополнительно обновляют программу ESC. Кампания идёт давно, в 2026 году её всё ещё предлагали при визите к дилеру, а проверить машину можно по VIN на сайте Kia.

Предохранитель обогрева лобового стоит, а реле нет — значит, опции в этой комплектации нет.

Я три года назад сделал: меняют пред с 40 на 30 А, переклеивают наклейку на крышке блока предохранителей и прошили последнее ПО в блоках.

Открыть крышку подкапотного блока и посмотреть номиналы предохранителей ABS можно самому. Если там 30 А и новая наклейка, кампания уже сделана.

Мнение установщика

Предохранитель, который горит повторно, никогда не меняйте на больший номинал: он защищает провод, а не потребитель. Сначала отключите всё, что добавляли сами. Частая история — светодиодная лампа в козырьке или плафоне, после которой 10-амперный предохранитель салонного освещения горит снова и снова. Пока не найдёте замыкание, ставьте штатный номинал, а все работы со светом и проводкой делайте со снятой минусовой клеммой.

Не работает — что проверить первым

1. Прикуриватель слева — POWER OUTLET 20 А в салоне.
2. Правая или задняя розетка — 20 А под капотом, если обе сразу — общее реле.
3. Печка не дует — ВЕНТИЛЯТОР 40 А под капотом.
4. Не греет сиденье или руль — 20 А и 15 А в салоне, затем МОДУЛЬ 6 на 7,5 А.
5. Дизель плохо заводится в мороз — СВЕЧА НАКАЛИВАНИЯ 80 А и ПОДОГРЕВАТЕЛЬ ТОПЛИВА 30 А под капотом, дальше — в статье Kia Sportage 4 не заводится.

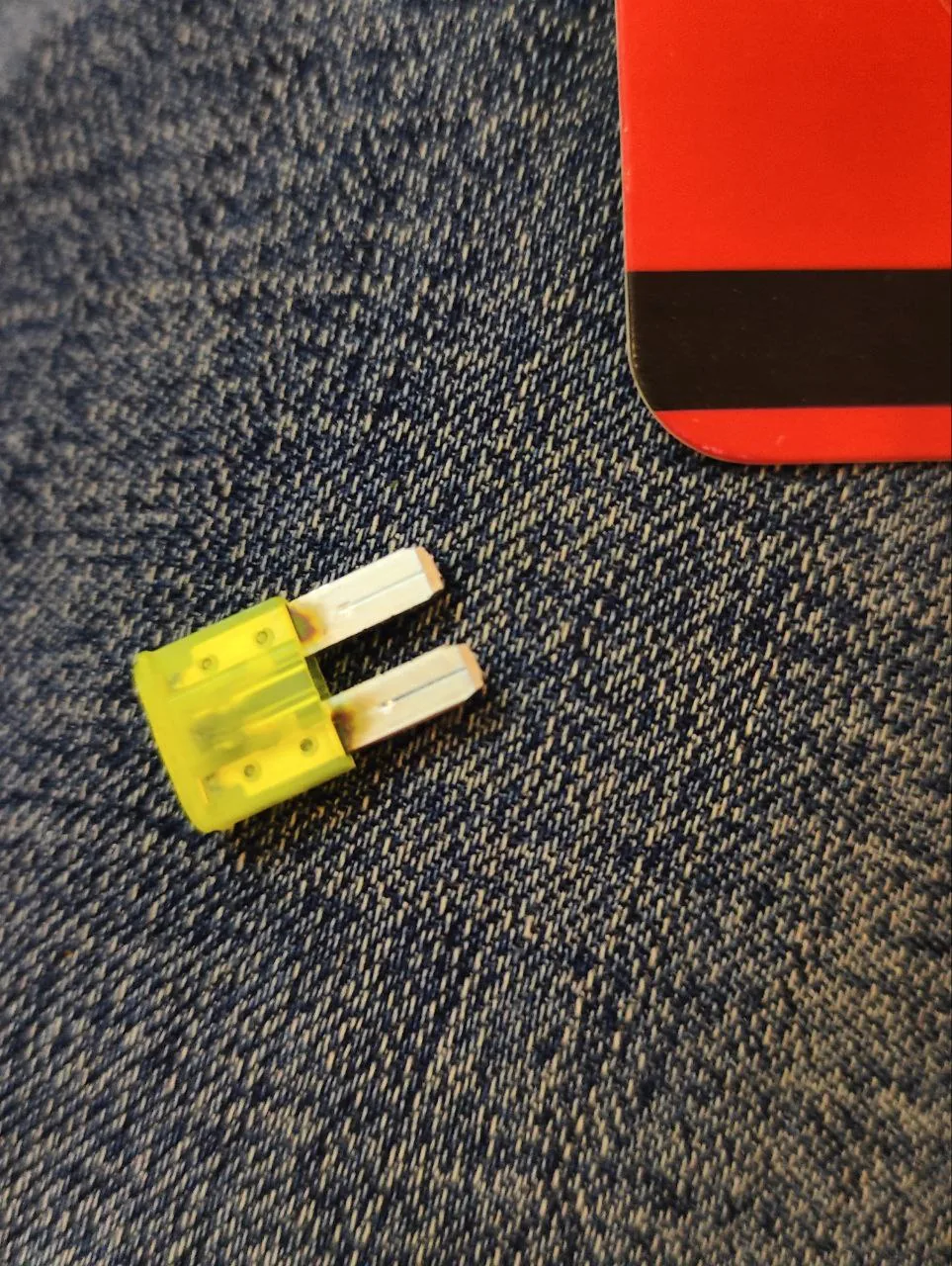

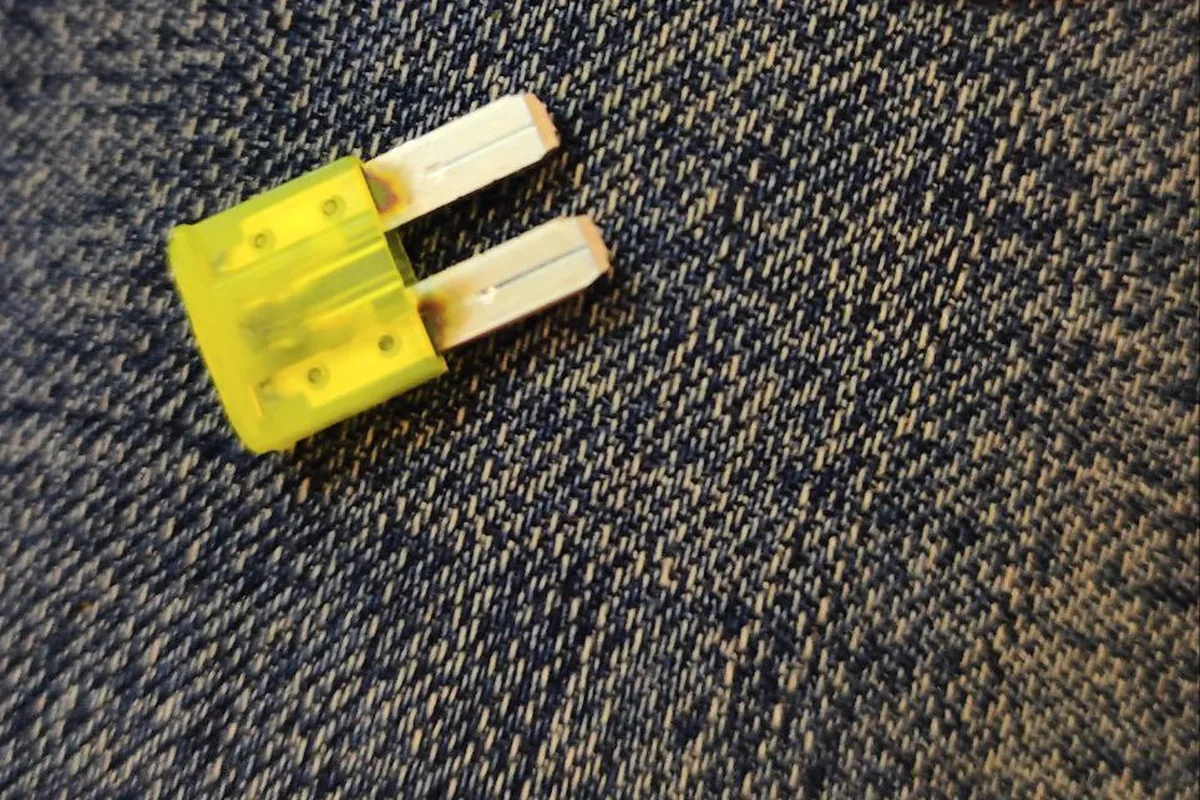

В блоках стоят самые мелкие предохранители micro2 — обычные мини сюда не подходят.
