Панель приборов УАЗ Патриот: почему врёт спидометр, гаснет приборка, как откалибровать стрелки и заменить комбинацию

← УАЗ Патриот рестайлинг (05.2012 — н.в.)

Короткий ответ. На Патриотах с АБС и ESC спидометр и одометр берут скорость из блока АБС/ESC, где записана длина окружности колеса. Поэтому после смены колёс руководство требует прописать новый размер в блоке ESC на СТО УАЗ — иначе врут и спидометр, и сама ESC (РЭ 2024, стр. 80–81). Даже на штатных 235/70 R16 владельцы видят завышение на 2–7 км/ч против GPS. Если приборка погасла целиком — первым смотрят предохранитель Fb15 на 5 А (он же питает цепь заднего хода). Комбинацию приборов меняют только у дилера с записью в сервисной книжке: замена в стороннем сервисе даёт заводу право прекратить гарантию.

Какие комбинации стоят на Патриоте

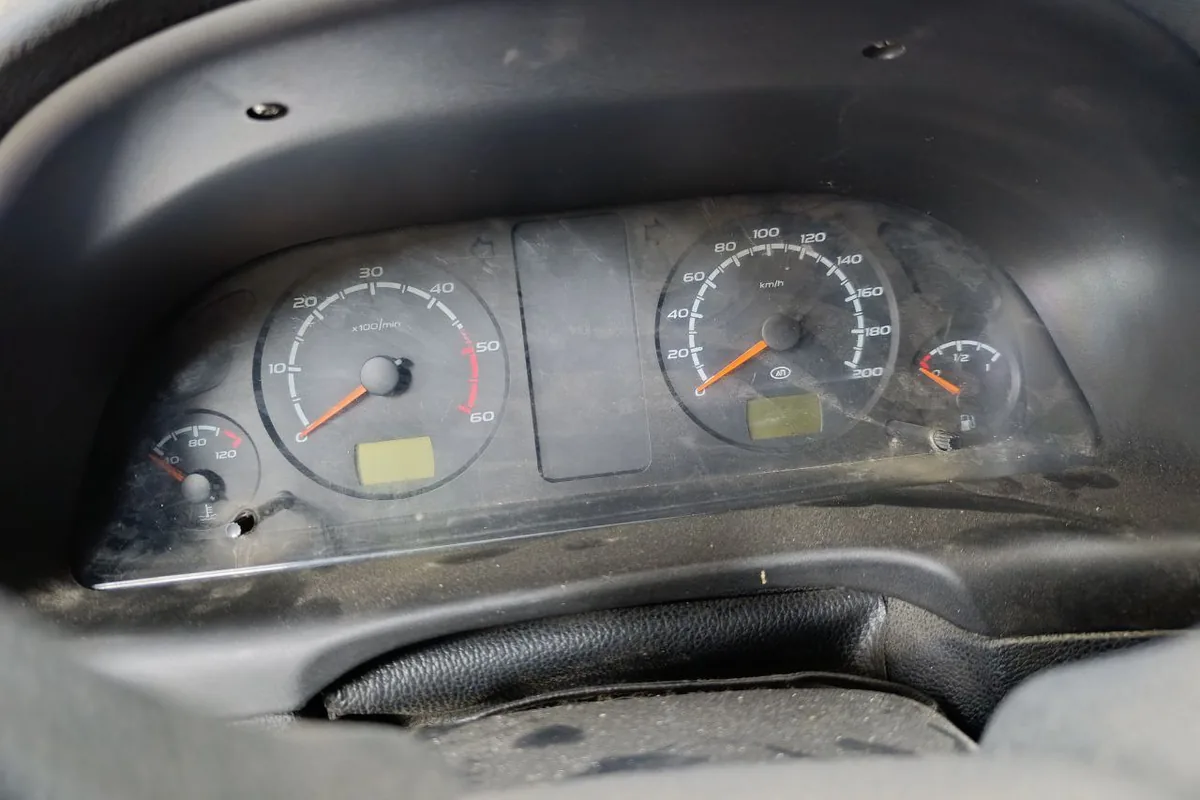

Первая приборка Патриота: тахометр и спидометр с ЖК-окнами, отдельные стрелки температуры и топлива по краям.

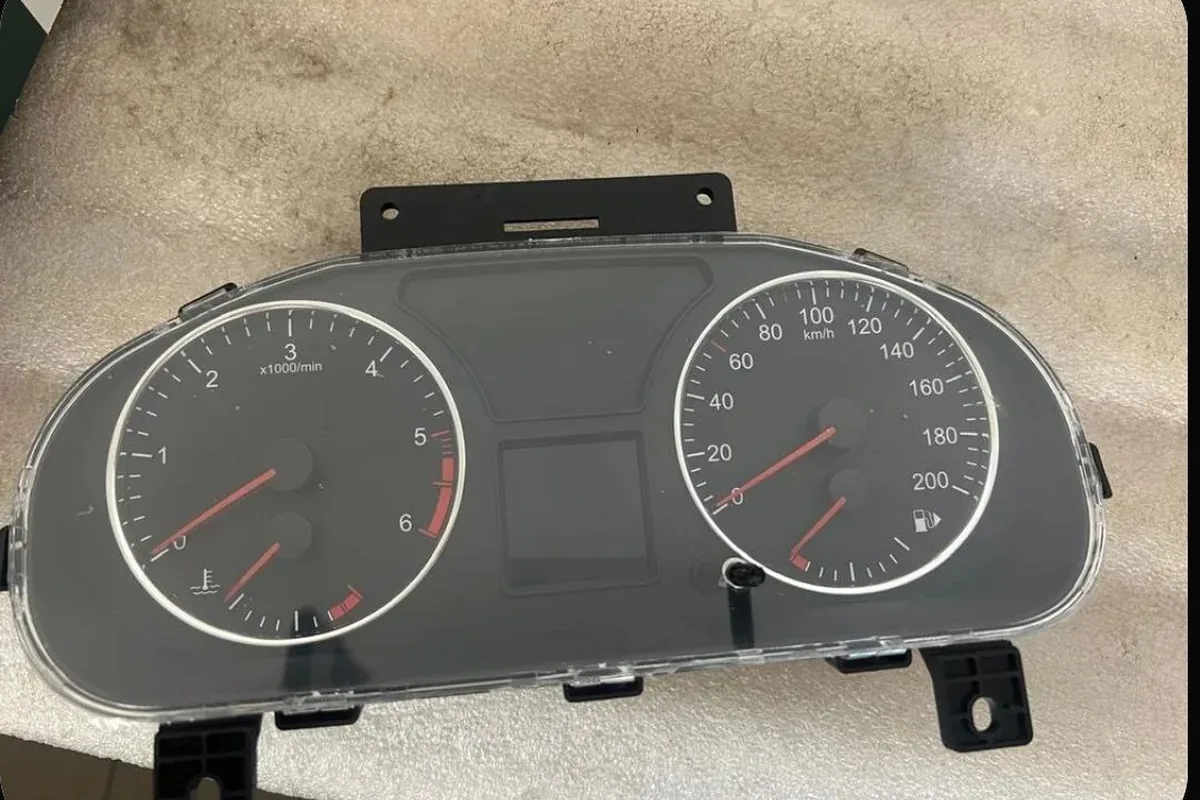

На новых комбинациях указатель температуры размечен от 50 до 130 °C, работать со стрелкой в красной зоне нельзя; лампа резерва топлива загорается при остатке меньше 9 л (РЭ 2024, стр. 43). Бортовой компьютер переключается кольцом TRIP на левом подрулевом рычаге или ручкой на самой комбинации (стр. 45).

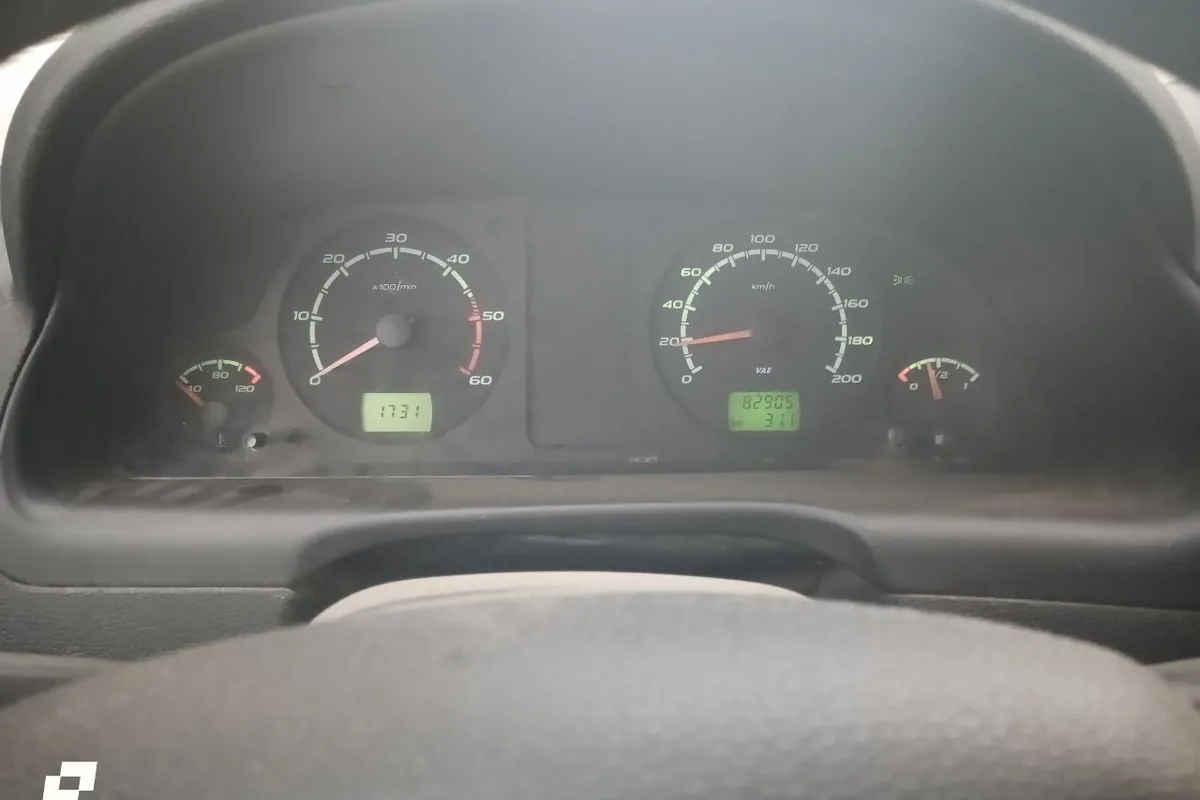

Комбинация 2014 года: у владельца отказала левая половина — тахометр, температура и лампы чека, давления масла.

Почему врёт спидометр

На машинах с АБС и ESC спидометр — это не отдельный датчик, а расчёт блока по сигналу датчиков колёс и записанной в нём длине окружности. Руководство прямо пишет: при установке шин другого размера для корректной работы ESC и спидометра размер нужно прописать в блоке управления ESC, обратившись на СТО УАЗ (РЭ 2024, стр. 80–81; то же в РЭ 2019, стр. 76).

Приборка позднего типа с цветным экраном: у версий с чёрным разъёмом ошибка подушки уже не выводится, горит только чек.

Спидометр, как и одометр, сейчас электронные, берут данные из блока АБС, где прописана длина окружности колеса в миллиметрах. До замены блока АБС у меня спидометр и GPS работали одинаково на любой скорости, различались на 1–2 км/ч. После замены блока спидометр стал завышать на 2–4 км/ч.

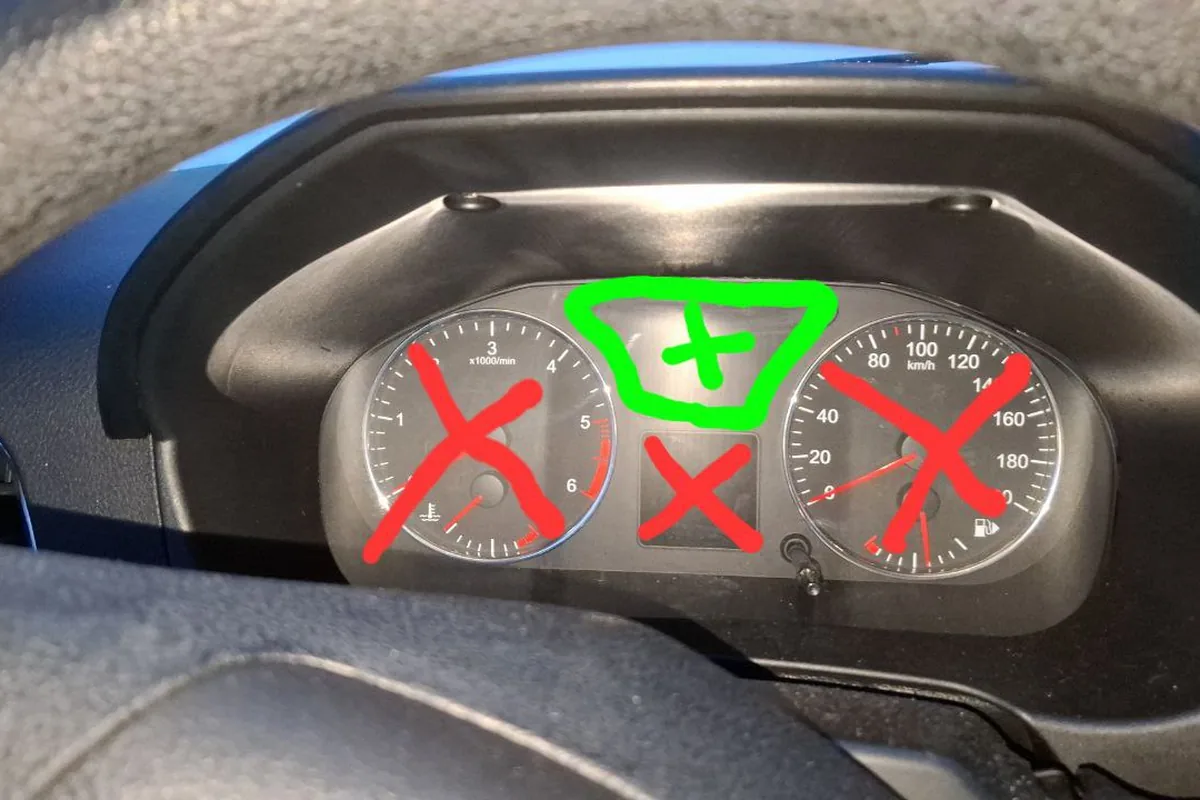

На машине 2025 года отказали стрелки, экран и щелчки поворотников, живы только контрольные лампы — зелёным отмечено то, что работает.

Что показывают отчёты владельцев о сравнении с GPS:

Разброс на одинаковых колёсах объясняется износом протектора, давлением и тем, какая окружность записана в блоке конкретной машины. Это личные замеры, а не норма.

Стояли стандартные 235/70 R16 — спидометр показывал на 5–7 больше, чем навигатор магнитолы и телефона. Сейчас 245/75 R16 — всё одинаково показывает.

На старых машинах, где спидометр работает от отдельного датчика скорости, после установки больших колёс или других главных пар владельцы ставят электронный корректор спидометра — в 2022 году один из них называл цену 1500–2000 ₽. Какие колёса встают без переделок и как считать отклонение диаметра — в статье про большие колёса, а что меняется в работе АБС и ESP — в статье про АБС и ESP.

Приборка погасла или стрелки легли

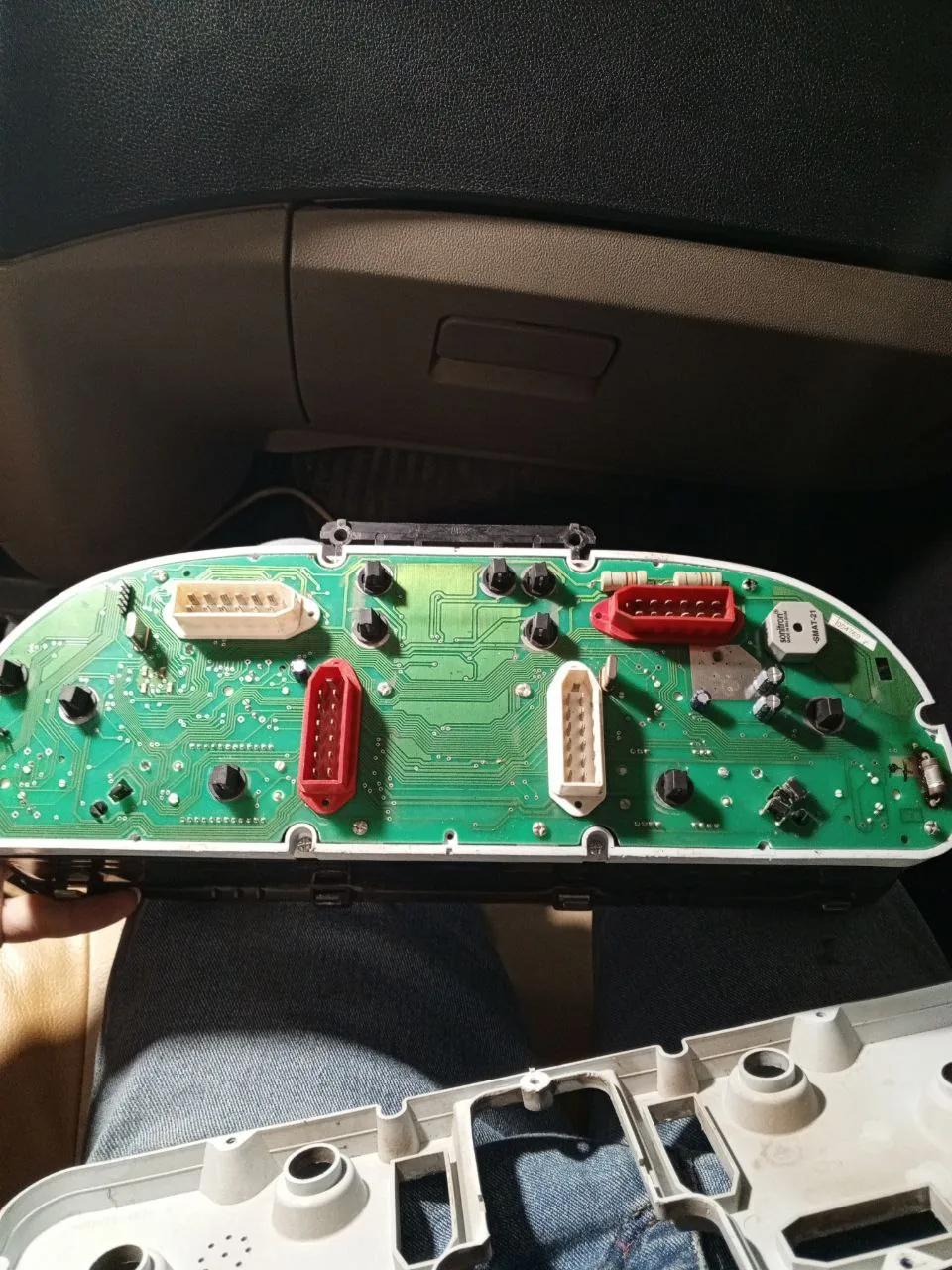

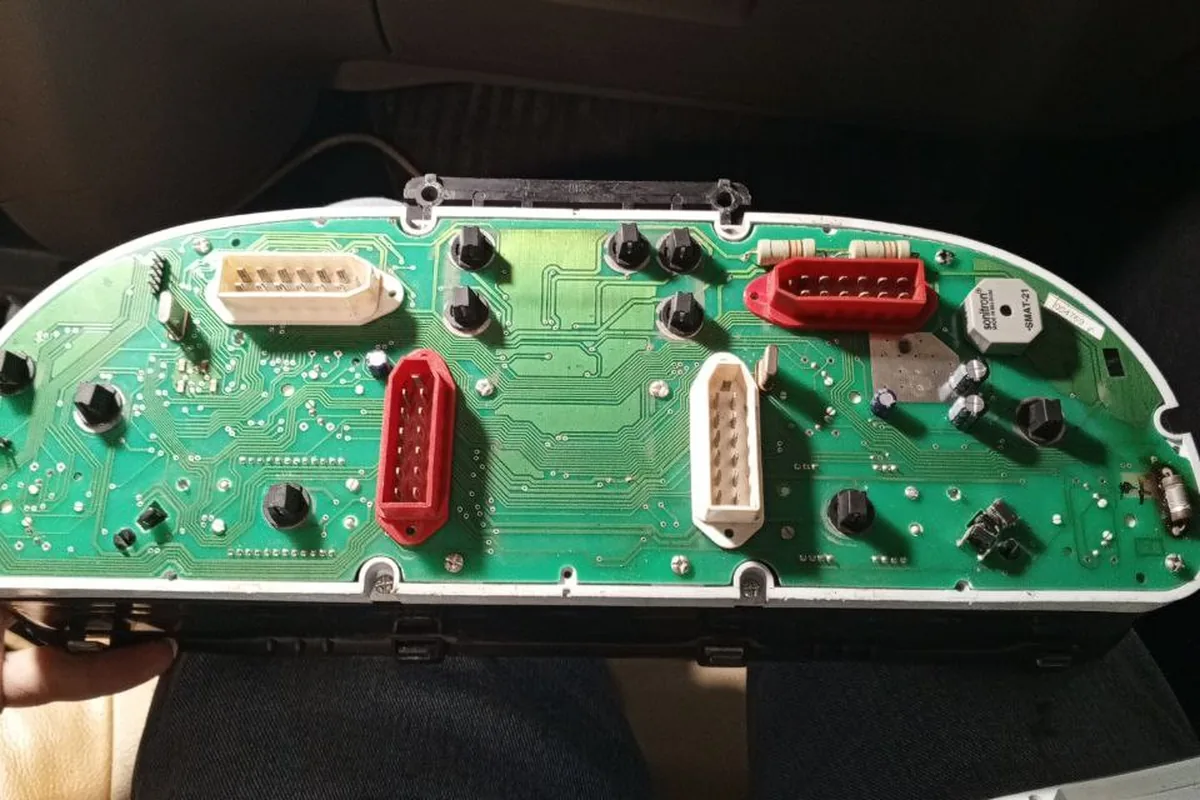

Причина отказа приборки нашлась на самой плате — прежде чем разбирать обшивку и прозванивать провода, стоит вскрыть комбинацию.

Источники: РЭ 2024, стр. 208–210; РЭ 2012, стр. 158. Из-за общей цепи с задним ходом типичная картина одна: погасли стрелки и одновременно не горят фонари заднего хода и не включается камера. Владельцы в таких случаях находили перетёртые провода у правой арки в багажнике — подробнее в статье про предохранители.

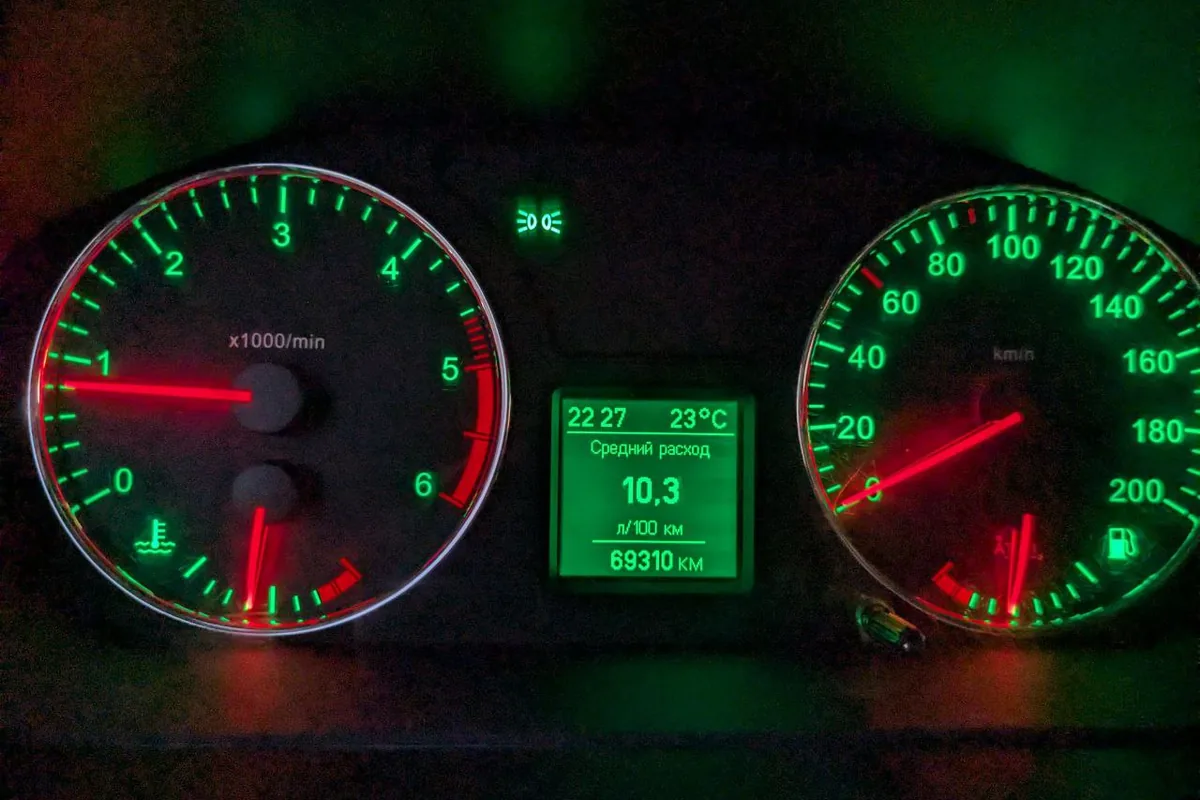

Стрелка тахометра стояла на 1500 вместо нуля и не падала — помогло только снятие клеммы аккумулятора.

Высадил своих, начал парковаться — смотрю, фары заднего хода не горят и приборка потухла: ни спидометр, ни тахометр не работают, всё погасло. На приборке работают только индикаторы света и поворотники.

Бывает и обратное — приборка «сходит с ума»: на заглушенной машине показывает обороты и скорость, стрелка тахометра уезжает. Одному владельцу хватило снять клемму аккумулятора и поставить обратно. Если же вся панель вспыхивает на ходу на пару секунд, а мотор не глохнет, ищите плохой контакт в разъёме комбинации и питание — ошибки при этом полезно считать сканером, см. статью про ошибки.

Как откалибровать стрелки

Стрелки, которые сбились после снятия комбинации или удара, владельцы выставляют сами, и способ зависит от поколения приборки.

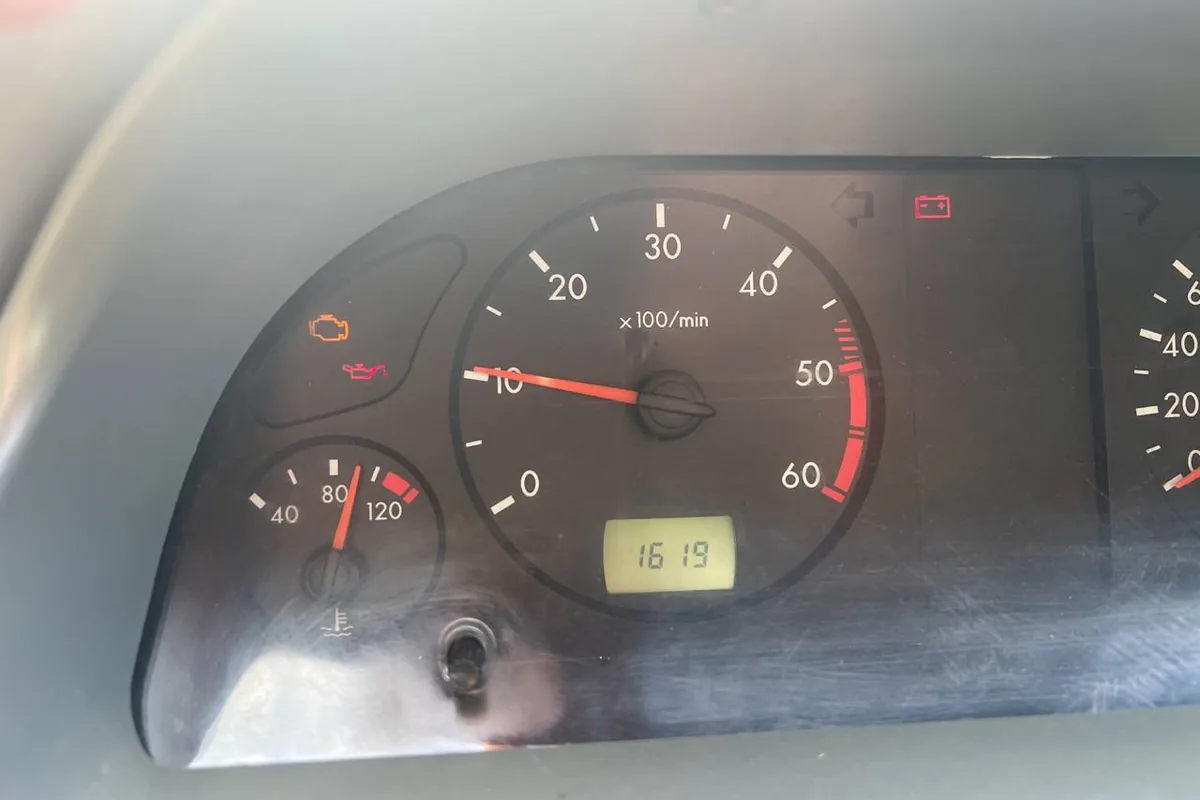

При выключенном двигателе тахометр показывает тысячу оборотов — стрелку сбивает сбой комбинации, а не мотор.

Если приборка зелёная, 2015 года: снять приборку, снять стекло, снимать стрелку не надо, стрелку поставить на ноль. Подсоединить разъёмы, включить зажигание, завестись, проверить обороты холостого хода. Только другие стрелки не сбейте, они точно так же выставляются. Можно сделать диагностику приборки: держать зажатой кнопку на приборке и включить зажигание — все стрелки пройдут от начала до конца шкалы.

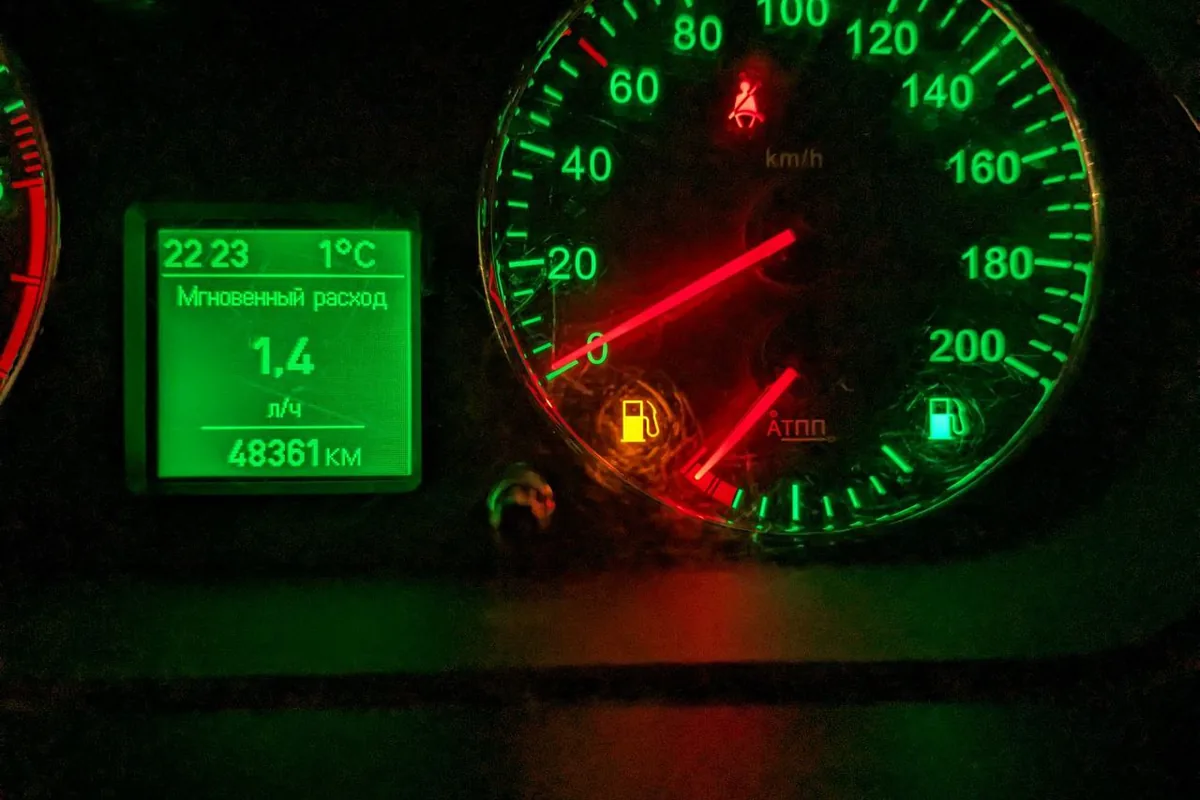

Стрелки после сбоя выставляют на ноль калибровкой комбинации, а не снятием стекла.

На машине 2024 года владелец описал другой способ: снять клемму аккумулятора, зажать кнопку на комбинации и, не отпуская, надеть клемму обратно — стрелки становятся доступны для коррекции, выход из режима повторным снятием клеммы.

Замена комбинации: что говорит сервисная книжка

В сервисной книжке есть отдельная страница «Сведения о замене комбинации приборов»: дилер записывает дату, номер заказ-наряда и пробег до замены. Замена должна быть сделана в дилерском центре УАЗ оригинальной деталью. Если комбинацию поменяли в сторонней организации, не сделали отметку в книжке или изменили показания одометра, изготовитель вправе прекратить гарантию (сервисная книжка, редакция 2020, условия гарантии, п. 7).

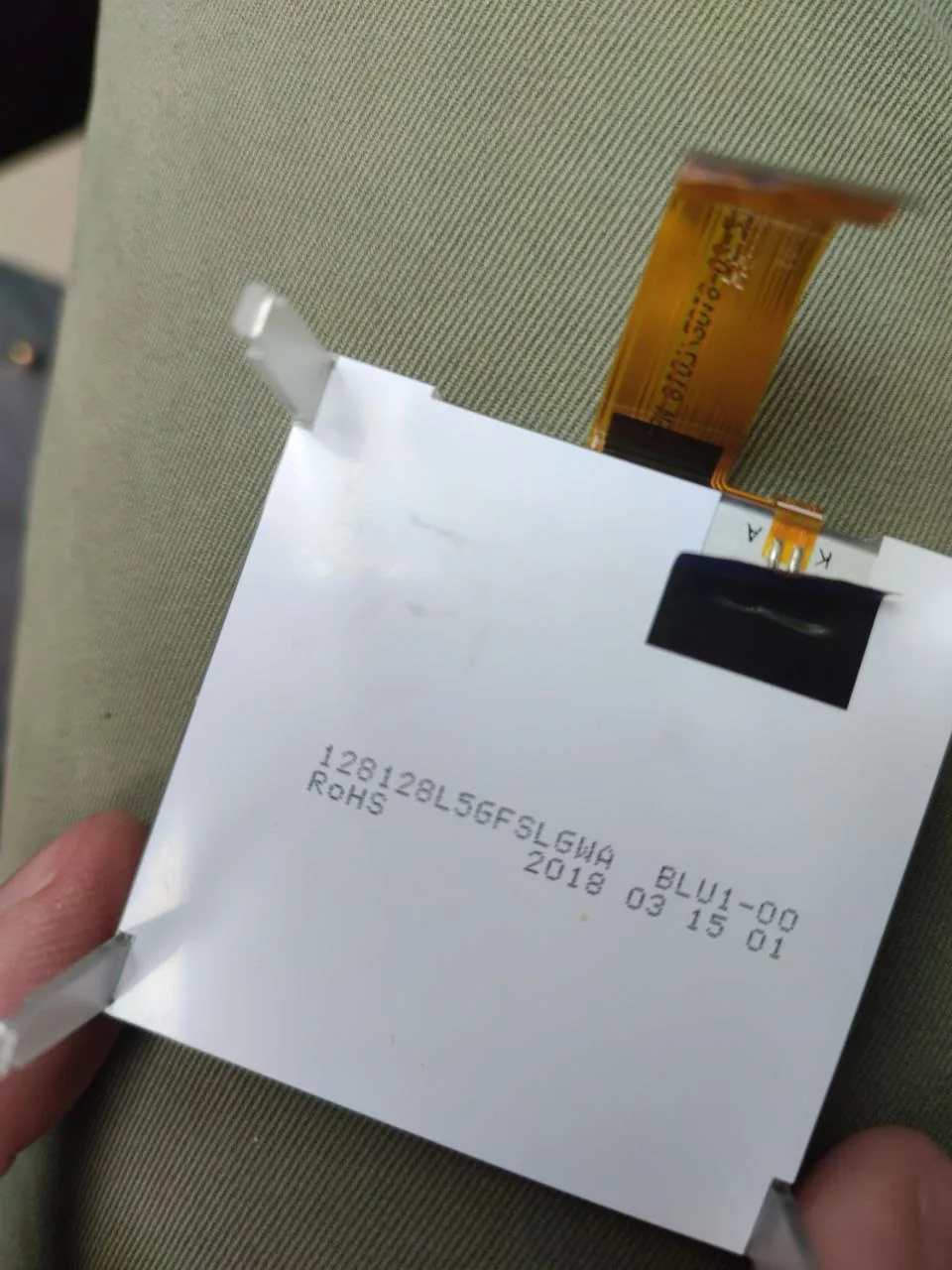

Экран приборки ищут отдельно от комбинации: на обороте маркировка модели и дата выпуска модуля.

Вне гарантии владельцы меняют комбинацию сами — например двухстрелочную на четырёхстрелочную ради штатного круиз-контроля с мультирулём. Приборки разных исполнений не взаимозаменяемы, и владелец, собравший номера для машин с АКПП, предупреждает, что даже подходящая по номеру комбинация не гарантирует работу всех индикаторов.

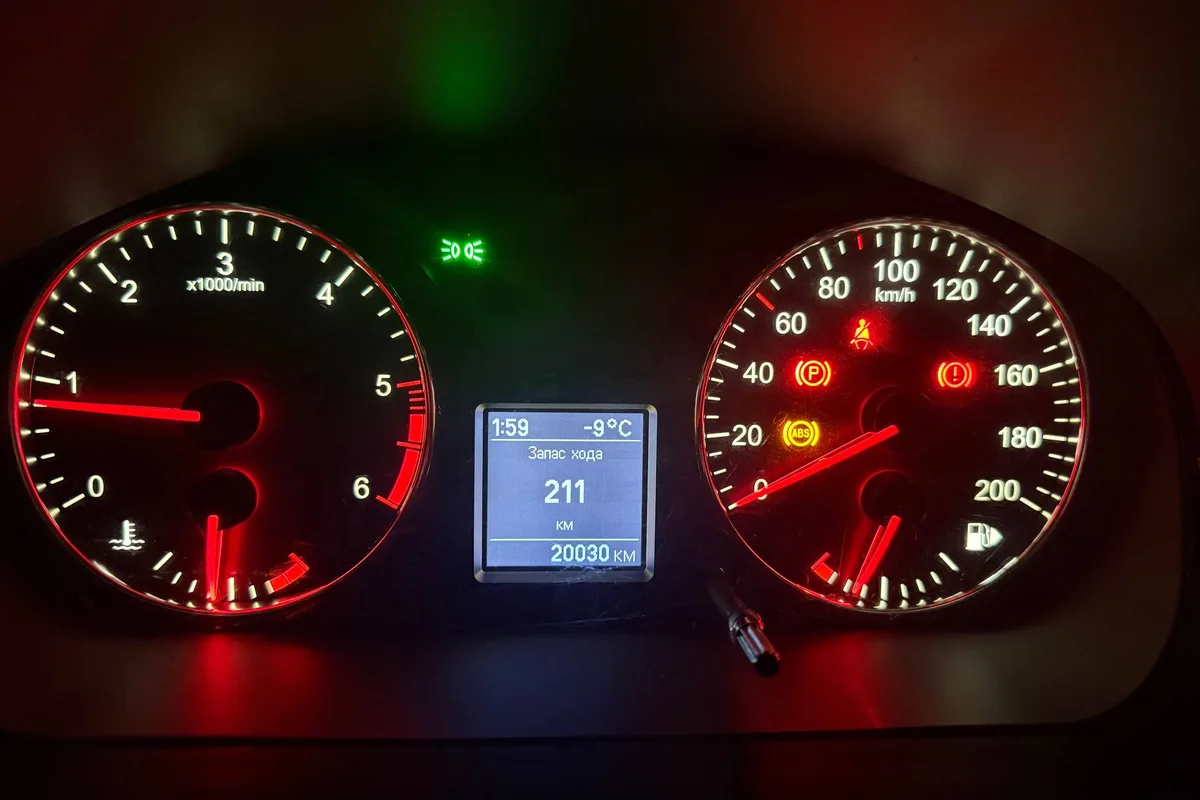

Лампы загораются на ходу вместе с чеком, спидометр при этом отключается, а мотор начинает троить — искать нужно общую причину, а не сам щиток.

Ниже номера приборок АКПП. Предполагаю, что у тебя 40-60, с четырьмя стрелками подойдёт только 40-30. Но не факт, что будут все индикации работать. АКПП, 4 стрелки: 316300-3801040-30, 316300-3801020-30; АКПП, 2 стрелки: 316300-3801040-60.

Отдельная проблема — пробег. Новая комбинация приходит со своим одометром, и перенести на неё старый пробег продавцы не берутся.

Хочу поставить четырёхстрелочную панель приборов вместо двухстрелочной. Но ни один продавец не знает, как поставить на новую приборку старый пробег. А я не хочу потом объяснять новому хозяину, почему в книжке и по всяким отчётам один пробег, а на панели другой.

Куда смотреть по симптому

• Спидометр врёт после смены колёс — прописать размер в блоке ESC на СТО УАЗ; без ESC — корректор.
• Спидометр пляшет или показывает скорость на стоящей машине — снять и поставить клемму, затем датчики колёс и АБС.
• Погасла вся приборка вместе с задним ходом — Fb15 (на ранних F19), потом провода задних цепей.
• Стрелки сбились — калибровка кнопкой на комбинации.
• Горит лампа, значение которой непонятно — таблица сигнализаторов в статье про ошибки и лампы.

После поворота стрелка топлива упала в ноль при наличии бензина — чаще это датчик уровня в баке или его провод, а не приборка.
