Ошибки УАЗ Патриот: коды P0xxx с расшифровкой, «джеки чан», 4WD check, АБС и аварийный режим АКПП

← УАЗ Патриот рестайлинг (05.2012 — н.в.)

Короткий ответ. «Джеки чан» — так владельцы зовут жёлтый сигнализатор неисправности двигателя. Если он просто горит, а машина едет нормально, руководство разрешает небыстро доехать до сервиса; если мигает — это пропуски зажигания, и ехать можно не выше 2500 об/мин и 50 км/ч, чтобы не сжечь катализатор (РЭ 2024, стр. 40–41, 172). Коды читаются любым OBD-сканером через разъём под крышкой салонного блока предохранителей, а стираются, по руководству 2024 года, только сканером (стр. 173). Чаще всего у ЗМЗ-409 всплывают пропуски P0300–P0304, ошибки датчиков кислорода, смеси P0171/P2187/P2188 и педали газа P2135/P2138 — и во многих историях владельцев виноваты не датчики, а разъёмы и проводка.

Какие лампы на приборке что значат

Руководство делит сигнализаторы по цвету: зелёные и синие — система включена, оранжевые — нужно принять меры, красные — аварийная работа агрегата, и ехать с постоянно горящим красным нельзя (РЭ 2024, стр. 40).

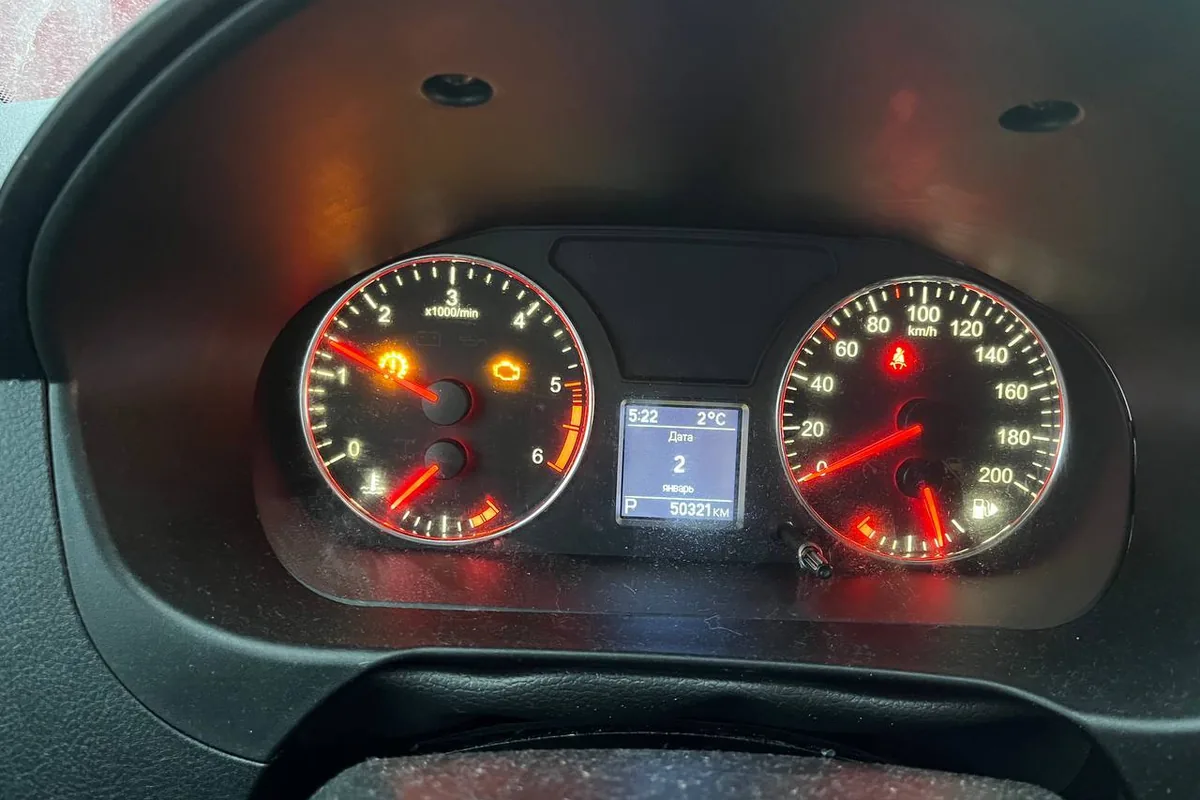

На приборке горят сразу чек двигателя и значок неисправности коробки — с такой картинкой первым делом читают коды сканером.

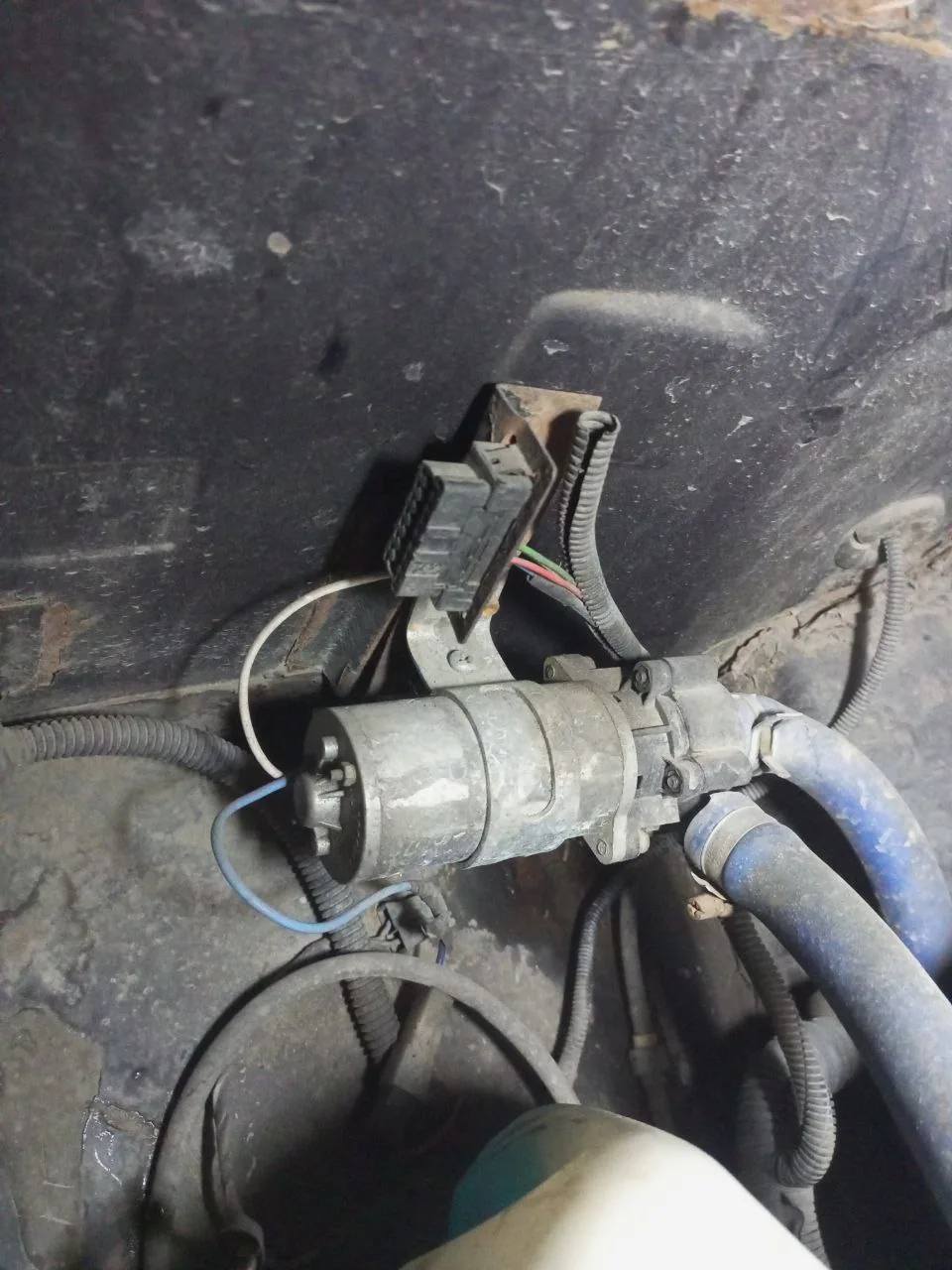

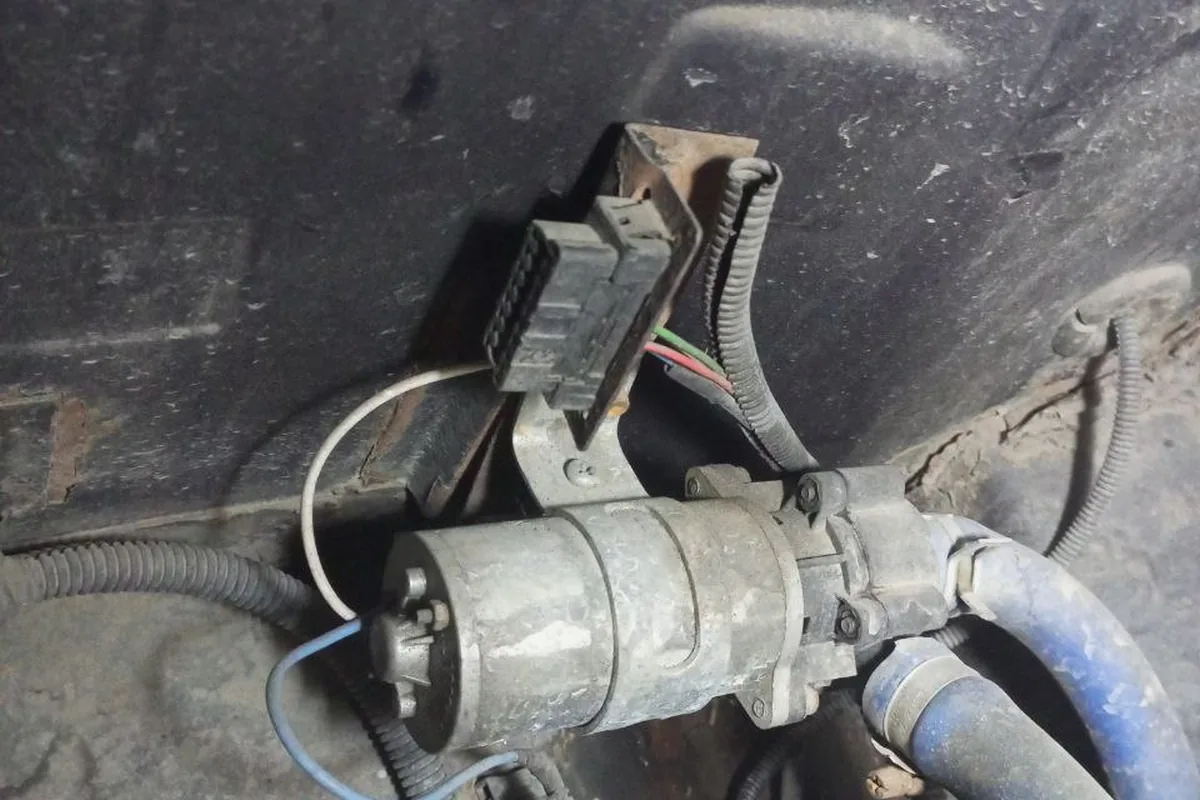

На ранних машинах разъём диагностики стоит под капотом на правом крыле у бачка омывателя, адаптер ELM подходит к нему без переходника.

Про лампы, которые не гаснут, и про саму комбинацию приборов — в статье про панель приборов.

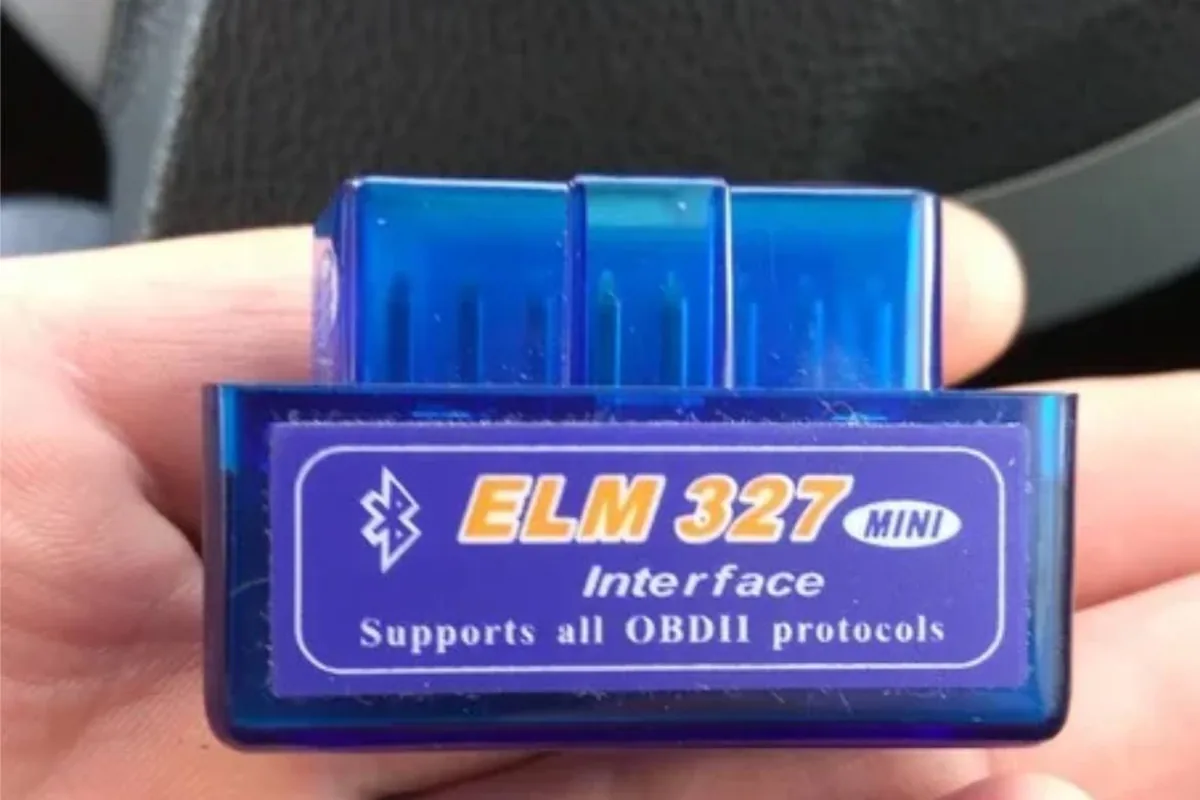

Недорогой адаптер ELM327 с телефоном показывает и архивные ошибки, например временные пропуски зажигания на холодную.

Где разъём диагностики и чем читать

На ранних машинах (руководство 2012 года) разъём стоит под капотом на надставке брызговика правого колеса, а по комплектации — в салоне, в передней части тоннеля под центральной консолью (стр. 112). На машинах по руководствам 2019 и 2024 годов — под крышкой салонного монтажного блока, слева от руля. Распиновка там же: 4 — масса, 6 и 14 — CAN, 7 — K-линия, 16 — плюс 12 В, а 8-й контакт отдан под диагностику раздатки Divgi TTS (РЭ 2024, стр. 171–172).

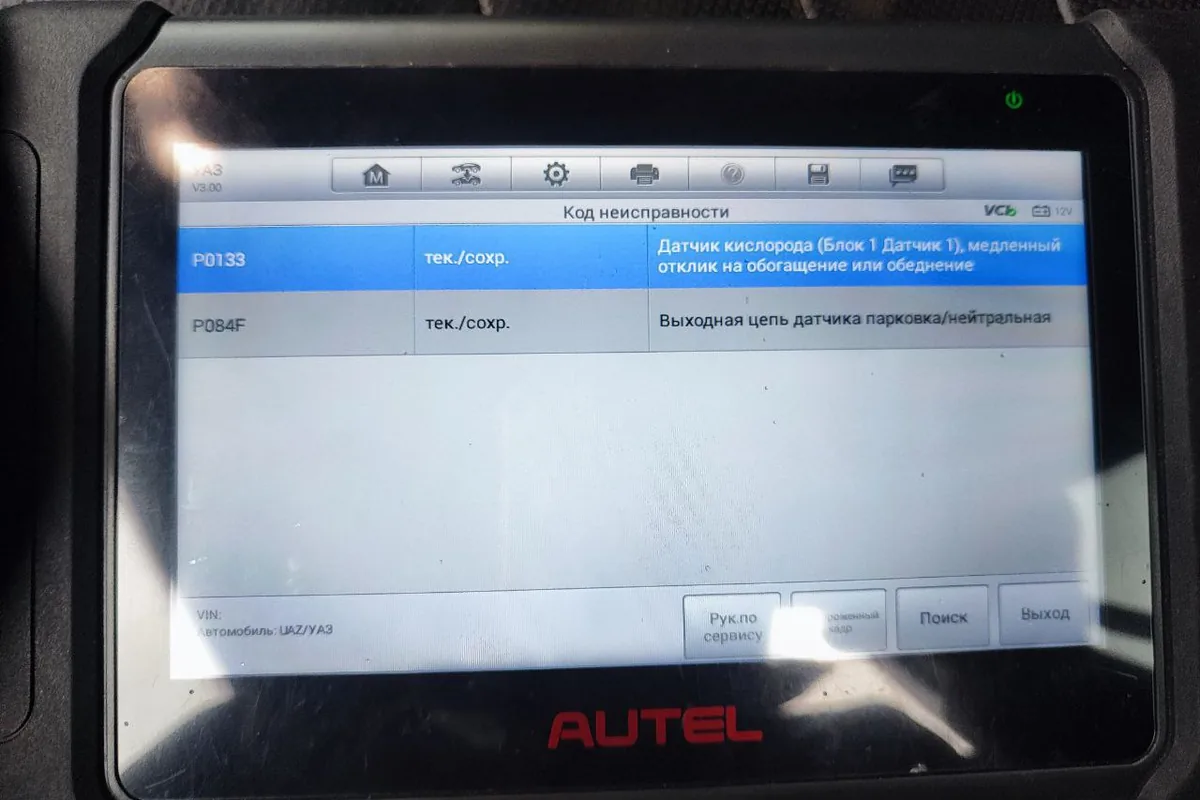

Сканер показал медленный отклик датчика кислорода P0133 и цепь датчика паркинг/нейтраль P084F, хотя чек на приборке не горел.

Владельцы читают ошибки двигателя недорогими сканерами ELM327 с телефонным приложением; для кодов АКПП советуют Car Scanner. Но с дешёвыми клонами ELM есть подвох: оставленный в разъёме адаптер, по опыту нескольких владельцев, сам роняет в ошибку АБС и раздатку. После диагностики его лучше вынимать. Ошибки блока раздатки обычным сканером двигателя не видны — их читают у дилера или сканером с поддержкой этого блока.

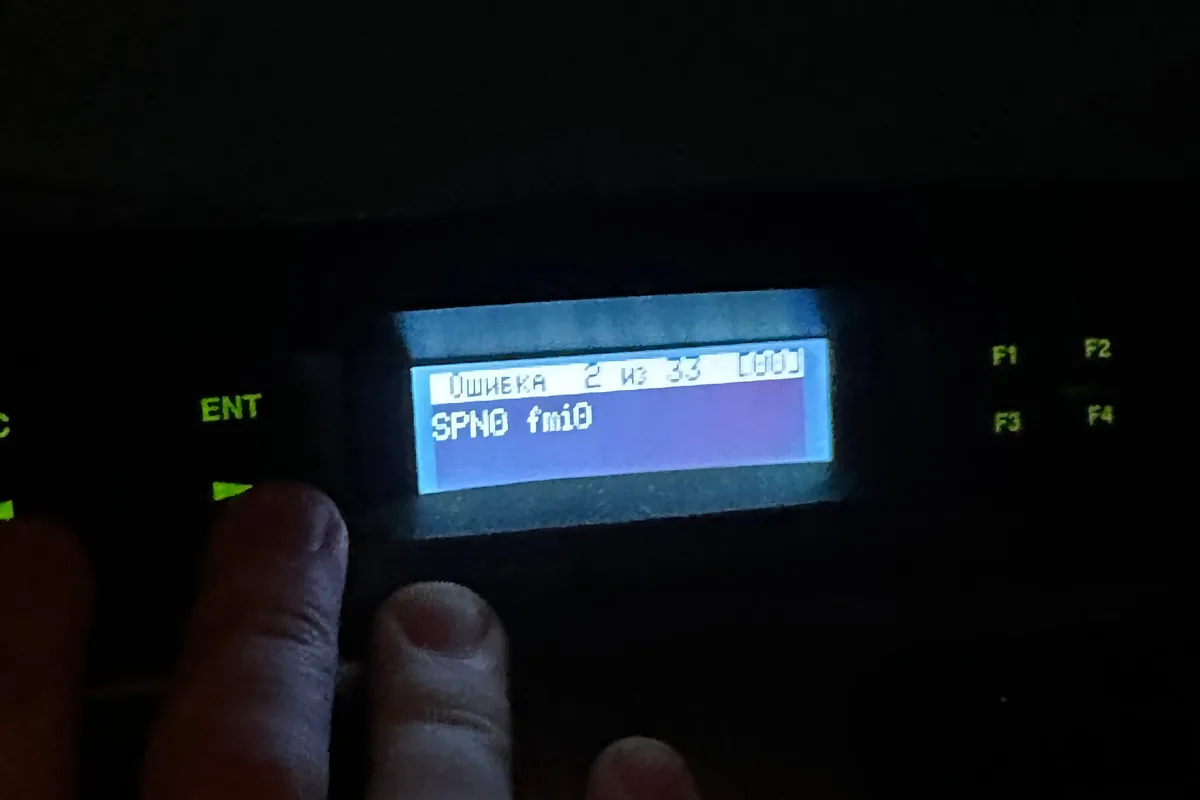

Штатный бортовой компьютер ранних машин сам листает сохранённые ошибки — здесь после месяца простоя.

Коды двигателя: расшифровка и что находили владельцы

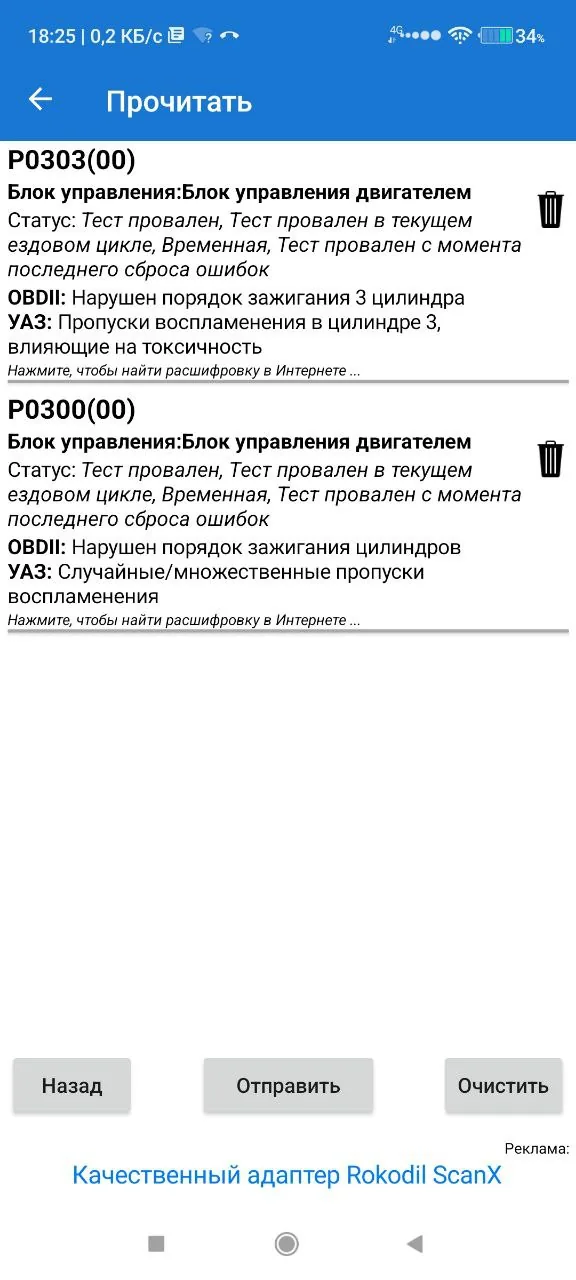

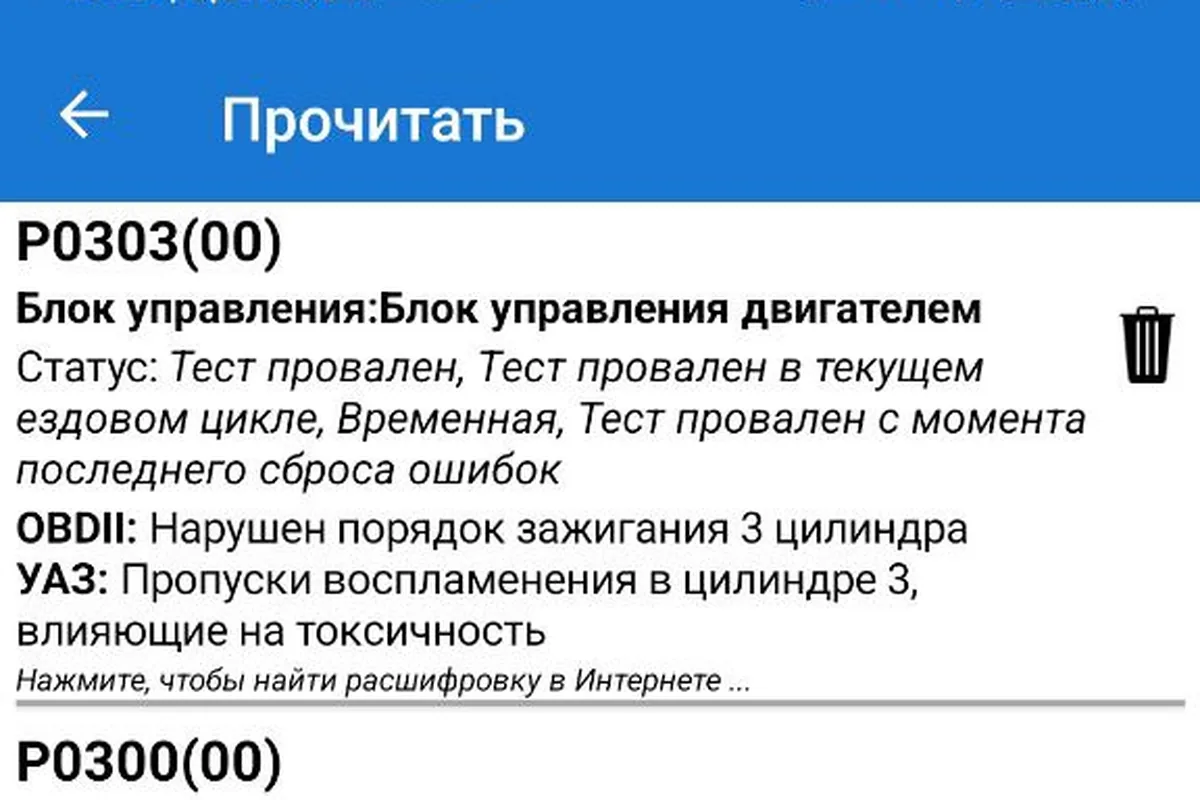

Пропуски в третьем цилиндре и случайные пропуски записаны в память, хотя чек в этот момент не горел.

Мнение диагноста

Код говорит, какую цепь блок управления счёл неисправной, а не какую деталь менять. Порядок такой: сохраните все коды вместе со стоп-кадром (обороты, температура, нагрузка в момент ошибки), сотрите и посмотрите, какой вернётся первым — остальные часто его следствие. Дальше проверяйте цепь с конца: разъём, питание и масса датчика, сигнал на работающем моторе — и только потом сам датчик. Если одновременно сыпятся ошибки по нескольким не связанным системам, начинайте с напряжения и масс, а не с датчиков.

Пропуски зажигания. Первое действие — не покупать всё подряд, а понять, катушка это, свеча или сам цилиндр.

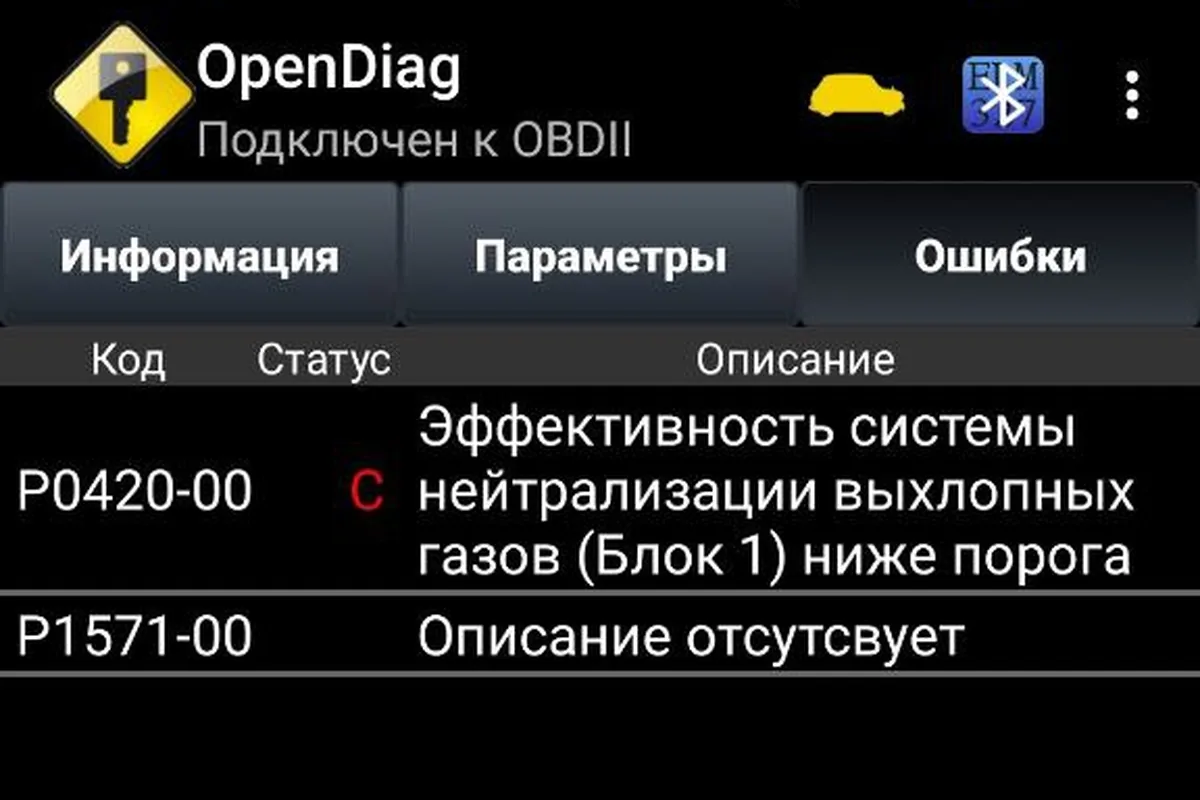

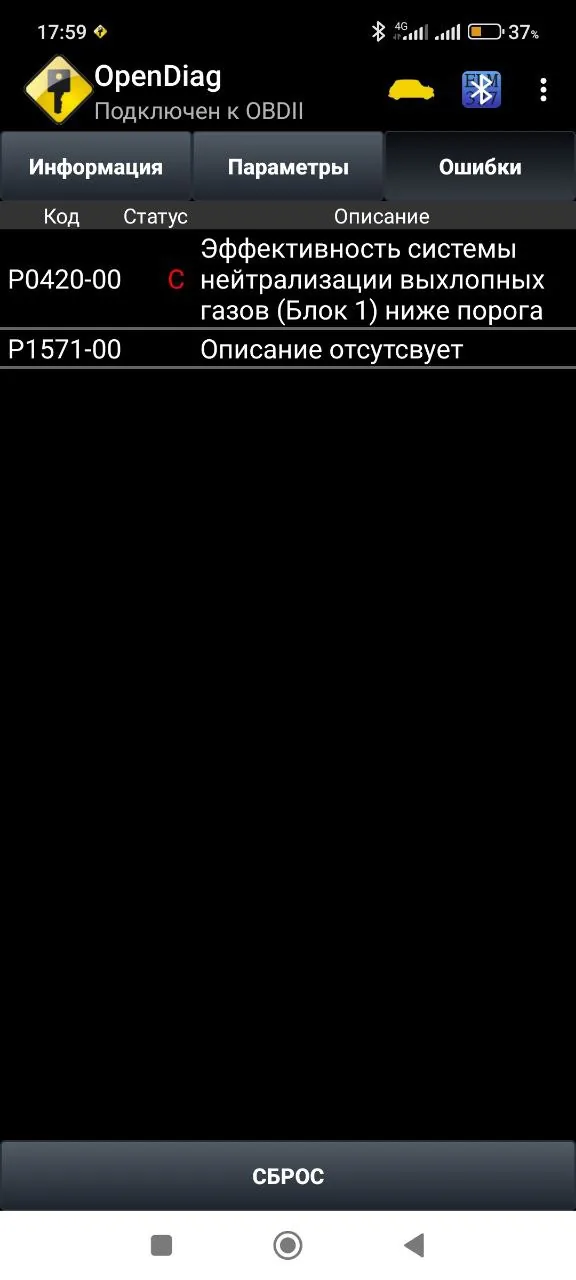

P0420 — низкая эффективность катализатора: один из самых частых кодов на машинах с пробегом.

Я бы махнул катушки местами 2 и 3, свечи 2 и 1, и смотрел, куда ошибка перейдёт. Если P0353 — то катушка, если P0351 — то свечка. Если так же P0352 — то проблема с клапанами или кольцами, подсос из-под форсунки, проводка ко второй катушке или транзистор в блоке управления.

Если ошибка упорно остаётся в одном цилиндре, меряйте компрессию. На новых машинах это бывает гарантийный случай.

Приехал на ТО-2. Замечания по машине есть? Да, говорю, подтраивает на холостых, по ELM — пропуски зажигания во втором цилиндре. Думал, катушка, свечу менял. В итоге приговорили ГБЦ, компрессия во втором цилиндре низкая. Три недели ремонт по гарантии, с заменой ГБЦ. Сервисник говорит, на машинах 21 и 22 годов часто встречается.

Датчик распредвала P0340. Если после замены датчика ошибка возвращается, смотрят фазы.

Всё лето промучался. Менял датчики, с рабочей машины подкидывал — немного работала, потом опять троила. Выставил метки, хотя они ненамного и убежали, поставил бронзовые упорные полукольца, так как был люфт распредвала. А на самом деле оказалось, что флажок, который крепится сзади к распредвалу и с которого датчик считывает информацию, был погнут: зазор вместо 1 мм был почти сантиметр. Поменял флажок — и всё заработало идеально.

Смесь. У машин с газом первая остановка — установщик ГБО. На бензине владельцы находили неожиданные причины: один вылечил P2187 и P0172 заменой датчика (концевика) педали тормоза, у другого бедную смесь давал слабый бензонасос.

Время от времени выскакивает чек, читаю — бедная смесь, ошибка P0171. И лямбду менял, и подсосы искал, и давление измерял — 2,6–2,8 кг. Поменял насос — 3,7–3,8. Всё хорошо.

Для сравнения: давление в системе питания по руководству 2024 года — 3,8 кгс/см² (стр. 167). Со старым насосом у владельца было заметно меньше нормы. Как устроено питание мотора — в статье про топливную систему.

Педаль газа. P2135 и P2138 вылезают после мойки и ударов: у одного владельца — после камня в подвеску на выезде с бездорожья, у другого — после мойки: чистка педали, дроссельной заслонки и разъёмов у бачка омывателя помогла на 47 км, а после стоянки вылезла P2122. Такие ошибки часто плавающие, и искать приходится разъём, а не менять детали. Машина в этот момент уходит в аварийный режим и почти не реагирует на газ.

4WD check и ошибки раздатки

Лампа неисправности раздатки есть только на машинах с раздаткой Dymos или Divgi TTS; у рычажной раздатки УАЗ её нет (РЭ 2024, стр. 42). Типичные причины у владельцев: плохо держащаяся фишка на самой раздатке, вода и песок в блоке шайбы-переключателя, перетёртый у бака жгут, датчик скорости и моторчик переключения. Цены на моторчик Dymos владельцы называли такие: новый — 25 000 ₽ в 2023 году, оригинал — около 50 000 ₽ и аналог от Great Wall — около 5 000 ₽ в 2024 году. Одна ошибка может зажечь сразу несколько ламп.

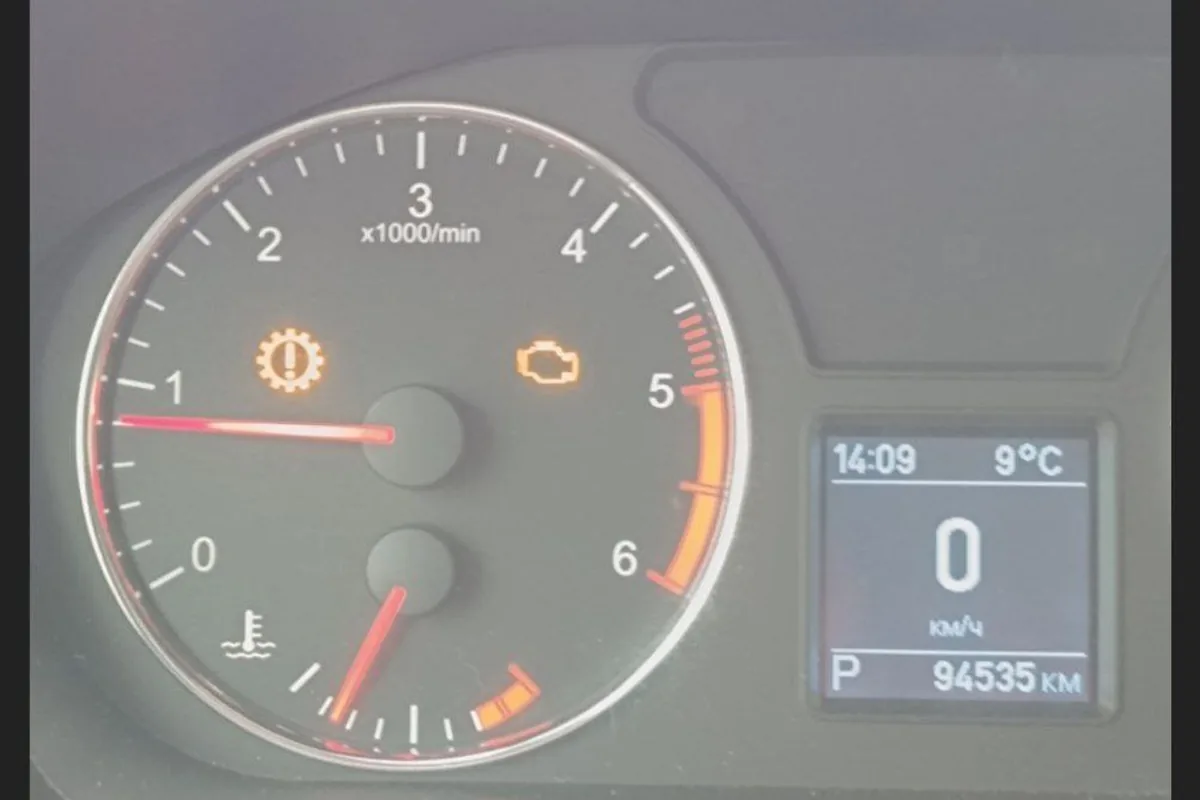

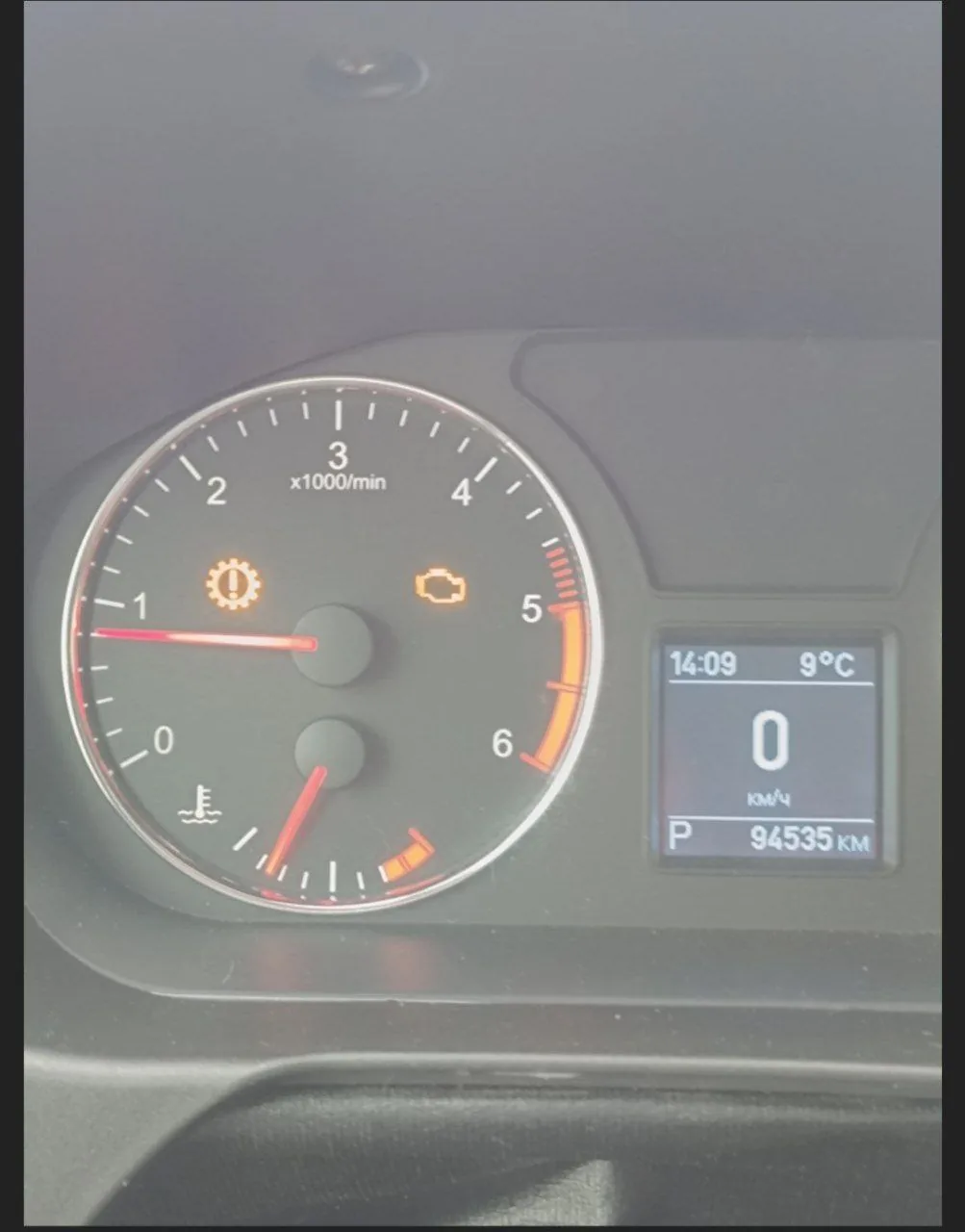

Чек загорелся вместе со значком шестерёнки — коробка ушла в аварийный режим.

Решил проблему, ура! Одна из фишек на раздатке плохо держится, её поправил, и всё заработало. Шестерёнка и джеки чан погасли!

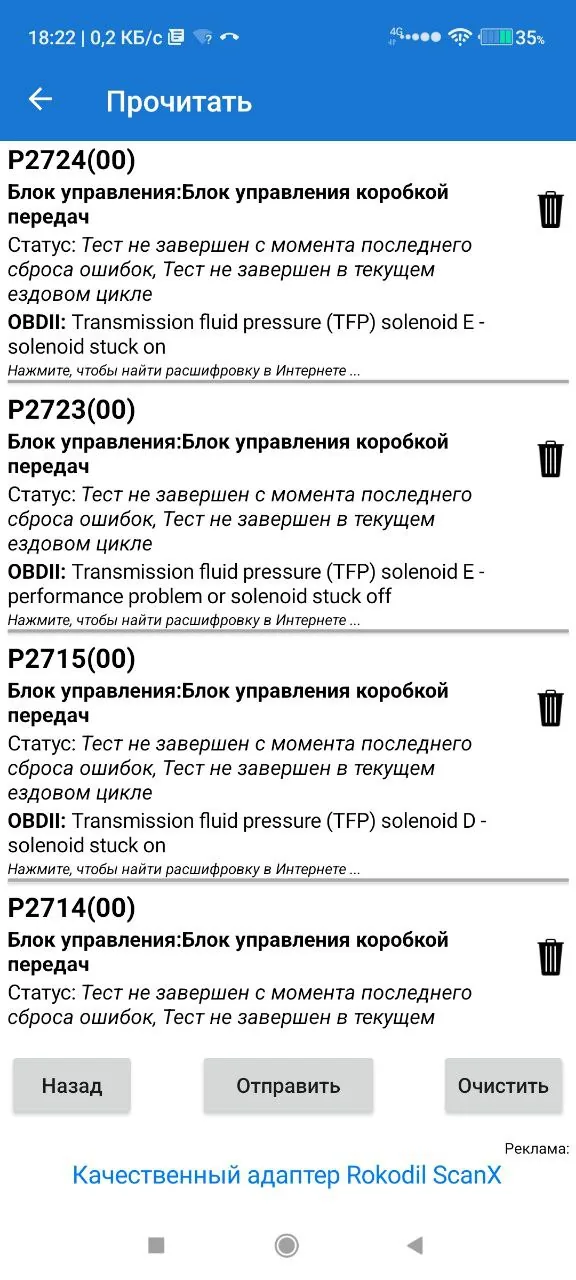

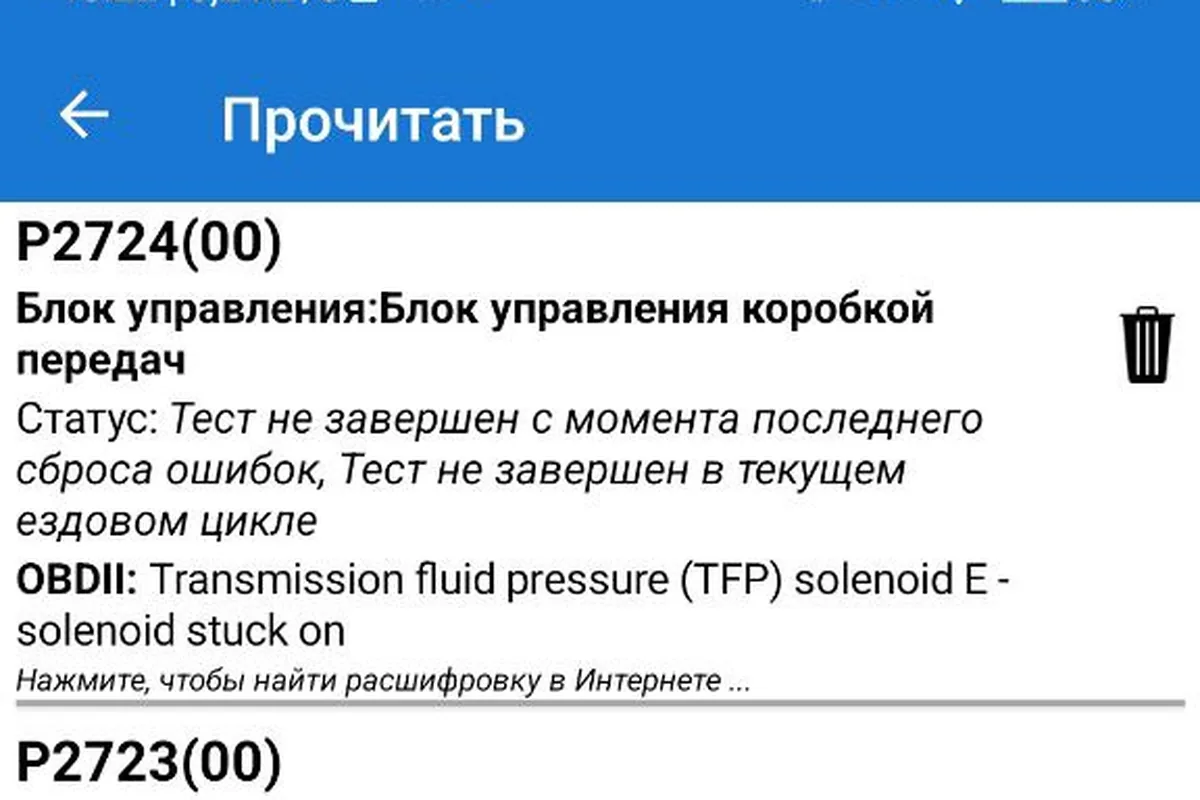

Ошибки соленоидов давления автоматической коробки после сброса больше не появились.

Подробнее о том, как включать режимы и что ломается в раздатках разных лет, — в статье про раздатку.

АКПП в аварийном режиме

Автомат Punch 6L50 стоял на Патриотах 2019–2022 годов. Коды его ошибок пишутся в память блока коробки и читаются через тот же разъём OBD (РЭ 2024, стр. 94). В аварийном режиме, по словам владельцев, коробка едет на одной передаче — второй или третьей. Опытный владелец автомата советовал: для проверки скинуть клемму на минуту, но если ошибка вернулась — искать, и чаще всего дело в питании контроллера, потере связи с селектором или разъёме на коробке в районе переднего кардана. Ошибку АКПП может вызвать и потеря связи с блоком раздатки. Масло, болячки и ремонт автомата — в статье про АКПП.

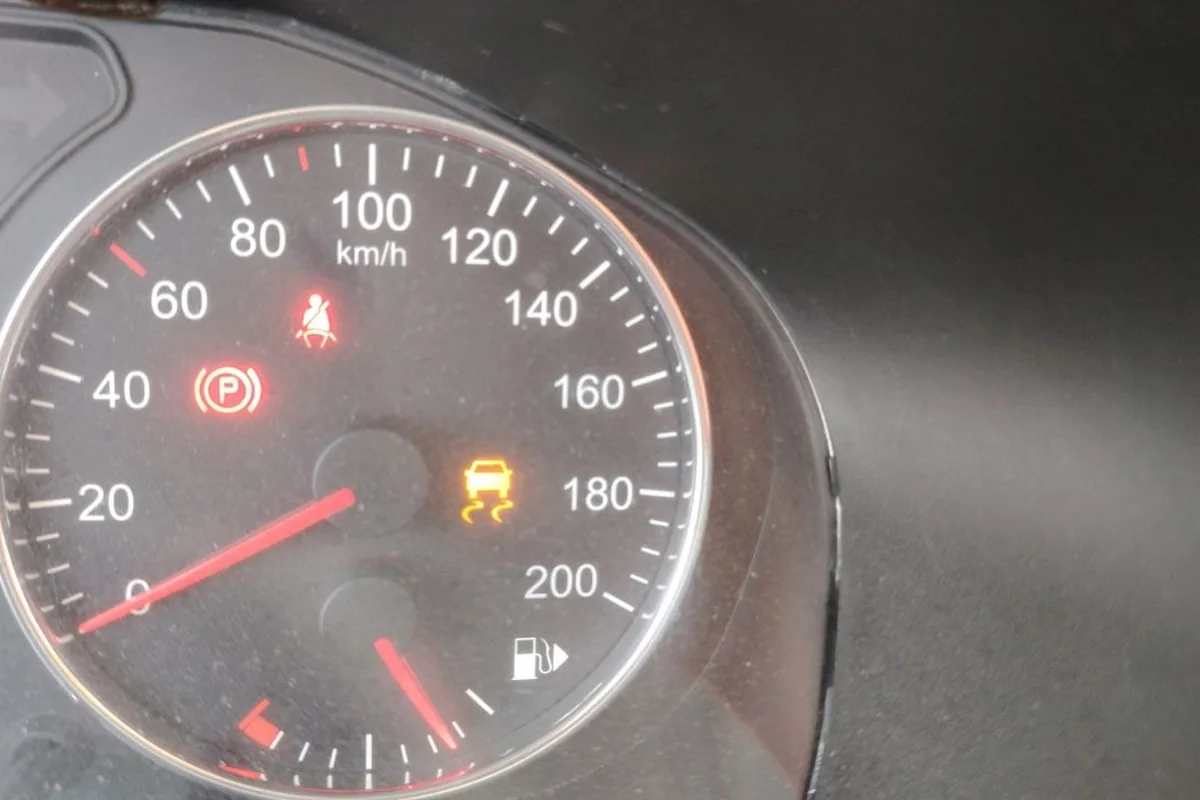

Горит жёлтый значок ESP вместе с красным «P» — владелец спрашивал, почему он не гаснет.

Лампы АБС и ESP

Эти ошибки чаще всего дают датчики колёс, грязь на зубчатом кольце ступицы и перетёртые провода; у ESP есть отдельная классика — калибровка датчика угла руля после сход-развала и неисправный датчик стоп-сигнала на педали тормоза. Всё это разобрано в статье про АБС и ESP.

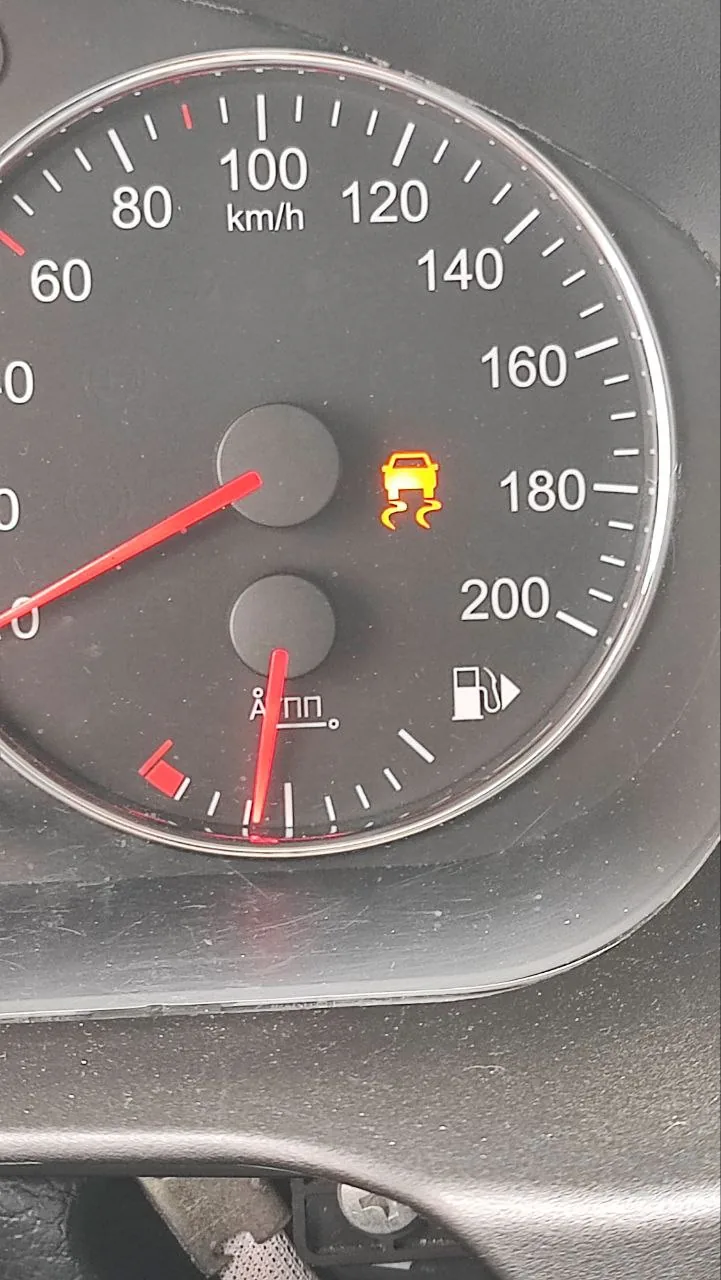

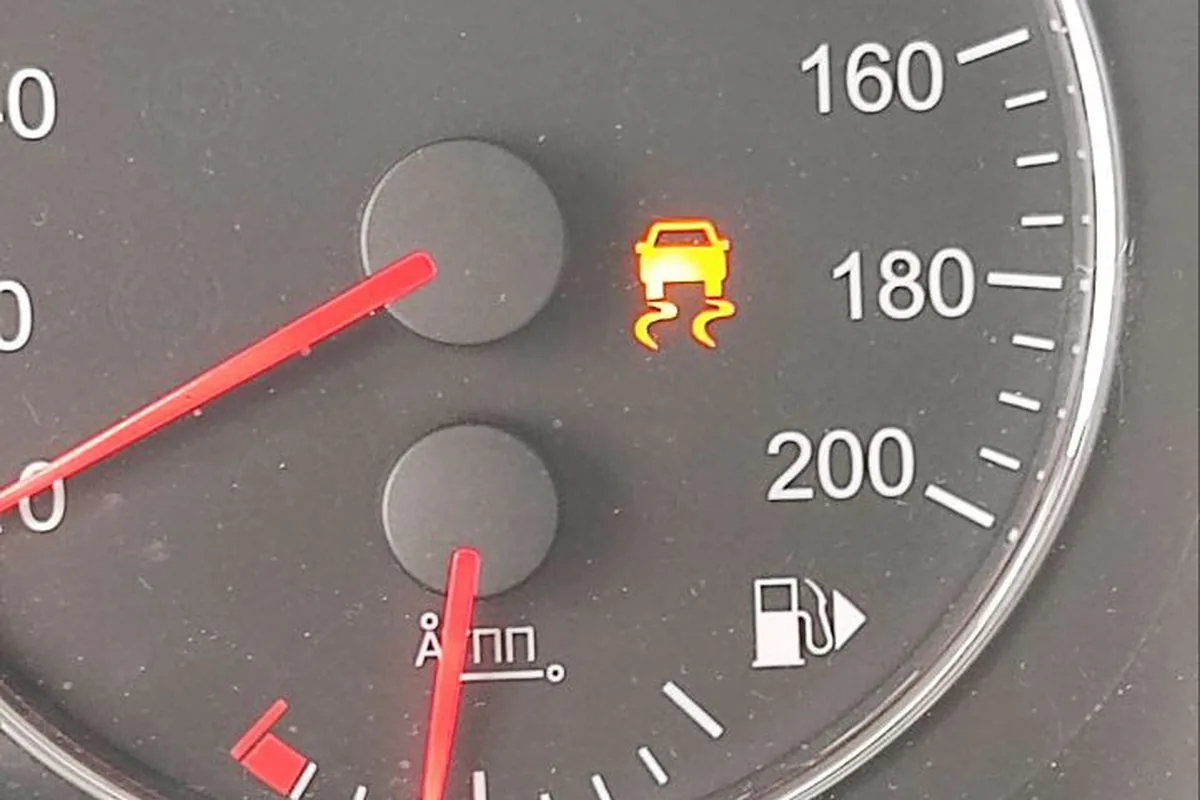

Ошибка ESP загорается после двух-трёх нажатий на педаль тормоза — повод проверить выключатель стоп-сигнала.

Как сбросить ошибки и когда это бесполезно

• Руководство 2024 года: память кодов очищается только сканером; при отключении аккумулятора параметры самообучения не теряются (стр. 173).
• Руководство 2012 года: на машинах экологического класса 2 коды стираются отключением массы аккумулятора больше чем на 2 минуты, но вместе с ними пропадает самообучение блока — после этого мотор нужно прогреть и поездить с умеренными нагрузками; на машинах класса 3 — только сканером (стр. 114).
• Сброс не ремонт. Если ошибка вернулась через день или сотню километров, её причина на месте — чаще всего в разъёме, массе или жгуте. Где на Патриоте перетирает провода — в статье про проводку.

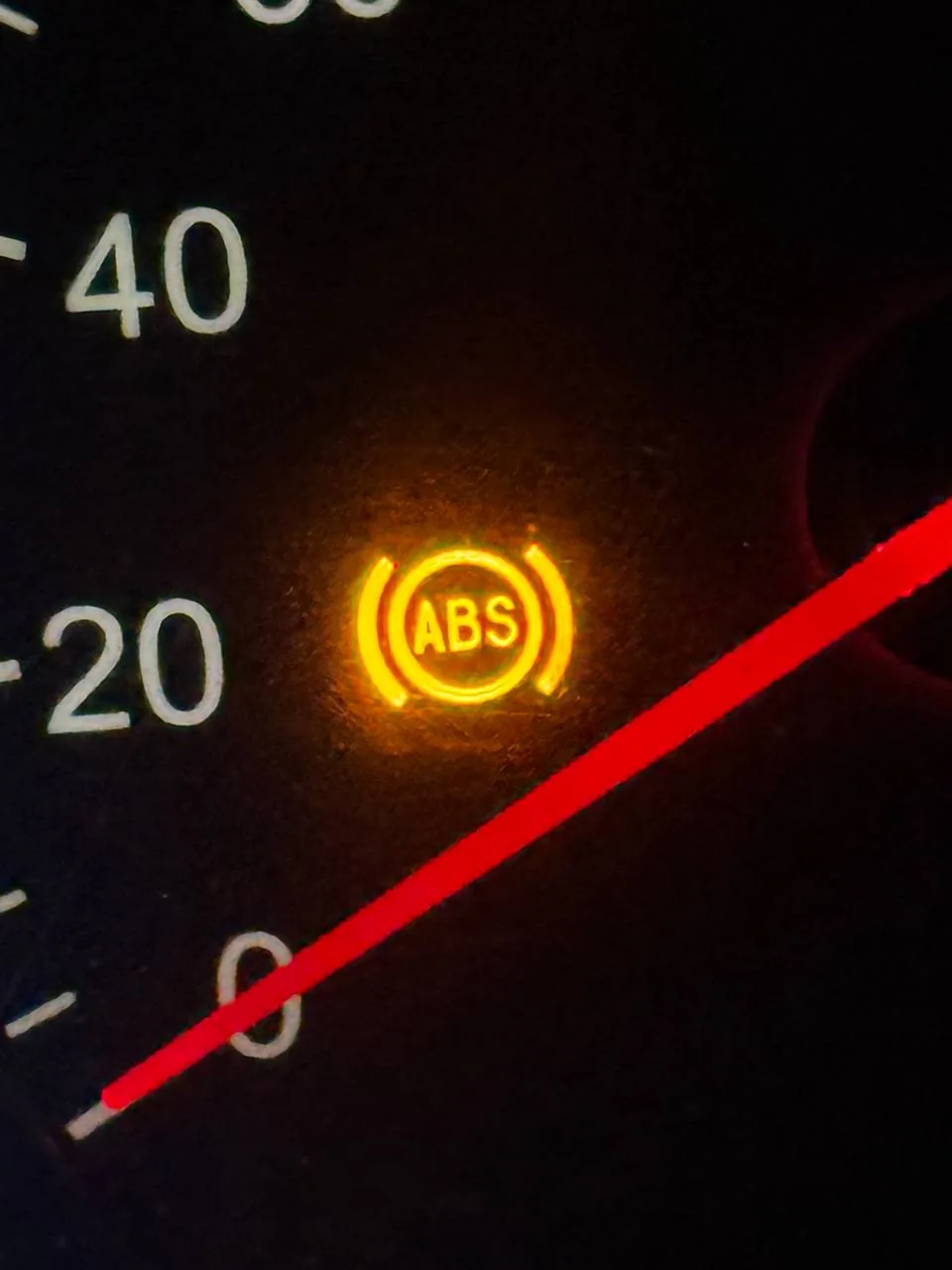

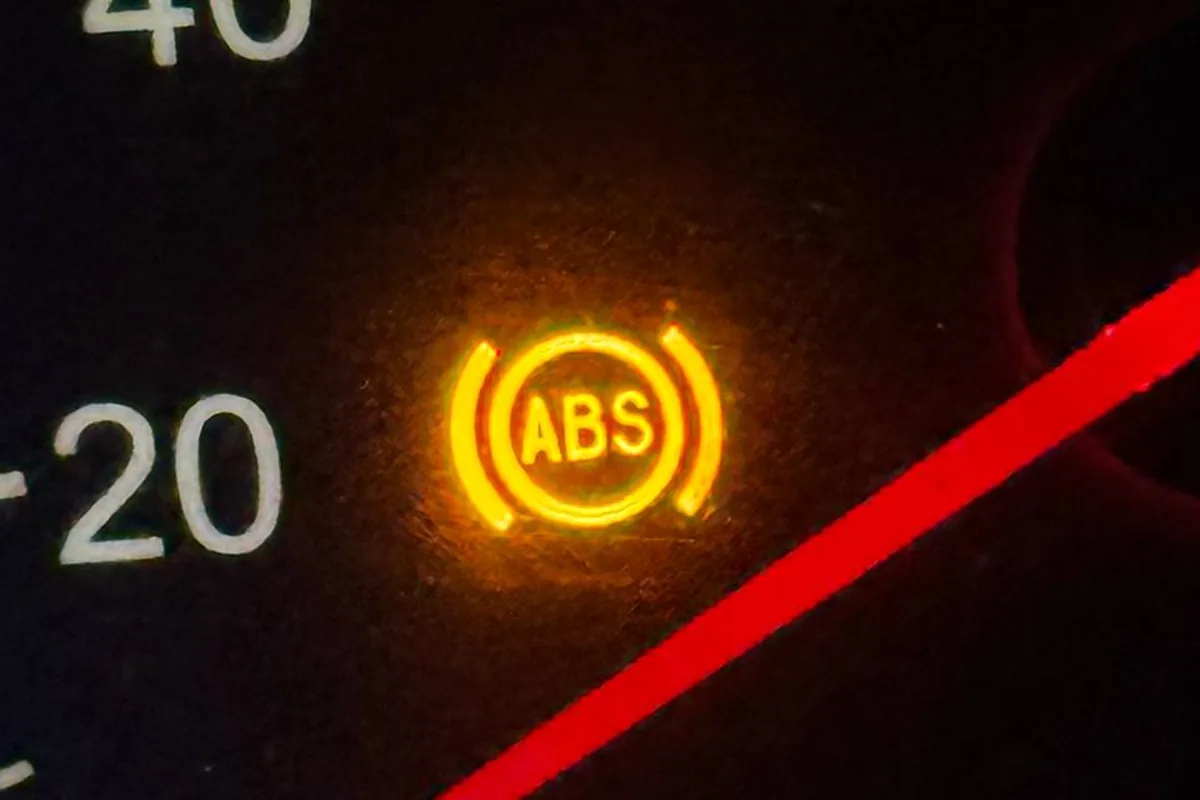

Лампа ABS загорелась вместе с шумом в левом колесе — первым проверяют датчик и его проводку на этой ступице.
