Катушка зажигания Хендай Крета 1.6 и 2.0: троение, ошибки P0300–P0304 и как найти виноватую

← Hyundai Creta I (06.2015 — 08.2020)

Троит мотор, мигает Check Engine, сканер пишет «пропуски зажигания в цилиндре 3» — на Крете с 1.6 и 2.0 первым подозреваемым обычно становится катушка зажигания. Катушек четыре, по одной на свечу, и умирают они чаще по одной.

Оригинальная катушка для 1.6 G4FG одна на Крету 1, Крету 2 и Solaris HC — 27301-2B010. Для 2.0 номер у владельцев разный и не подтверждён, его надо брать по VIN. Найти виноватую просто: код P0301–P0304 указывает цилиндр, а перестановка катушки в соседний цилиндр показывает, ушла ли ошибка вместе с ней. Если ошибка осталась на месте — дело в свече, форсунке или самом цилиндре.

Симптомы: как ведёт себя Крета с умирающей катушкой

• мотор трясёт на холостых, вибрация уходит в кузов и руль;
• Check Engine мигает (активные пропуски) или горит постоянно;
• провалы и рывки под нагрузкой — чаще на 1500–3000 об/мин, в горку, при разгоне;
• растёт расход, в выхлопе слышны хлопки.

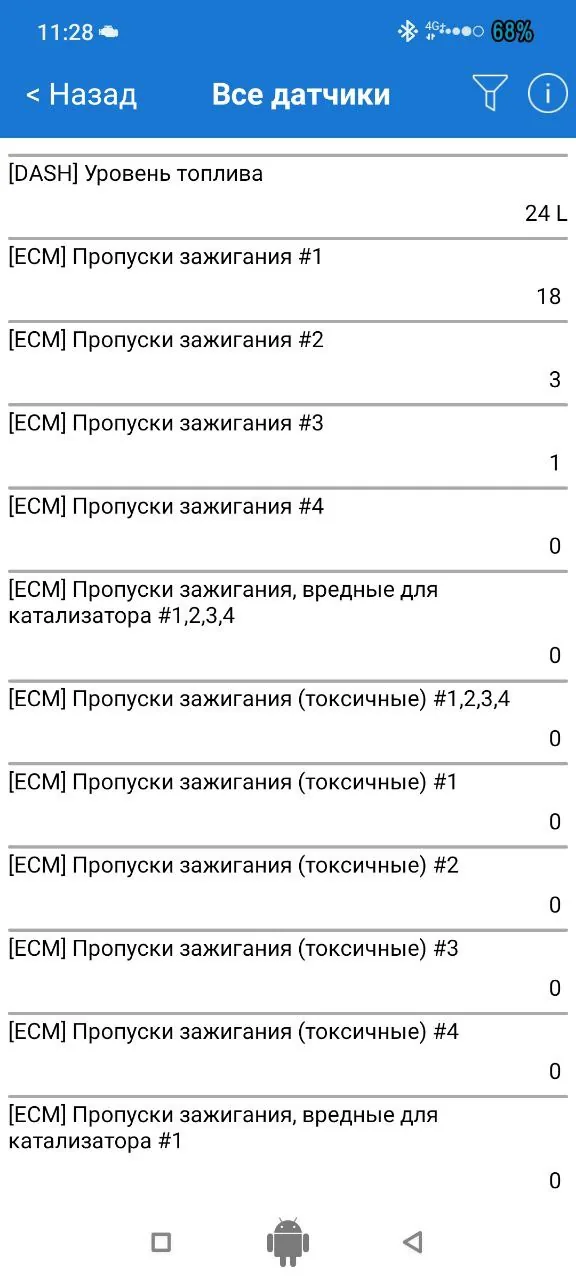

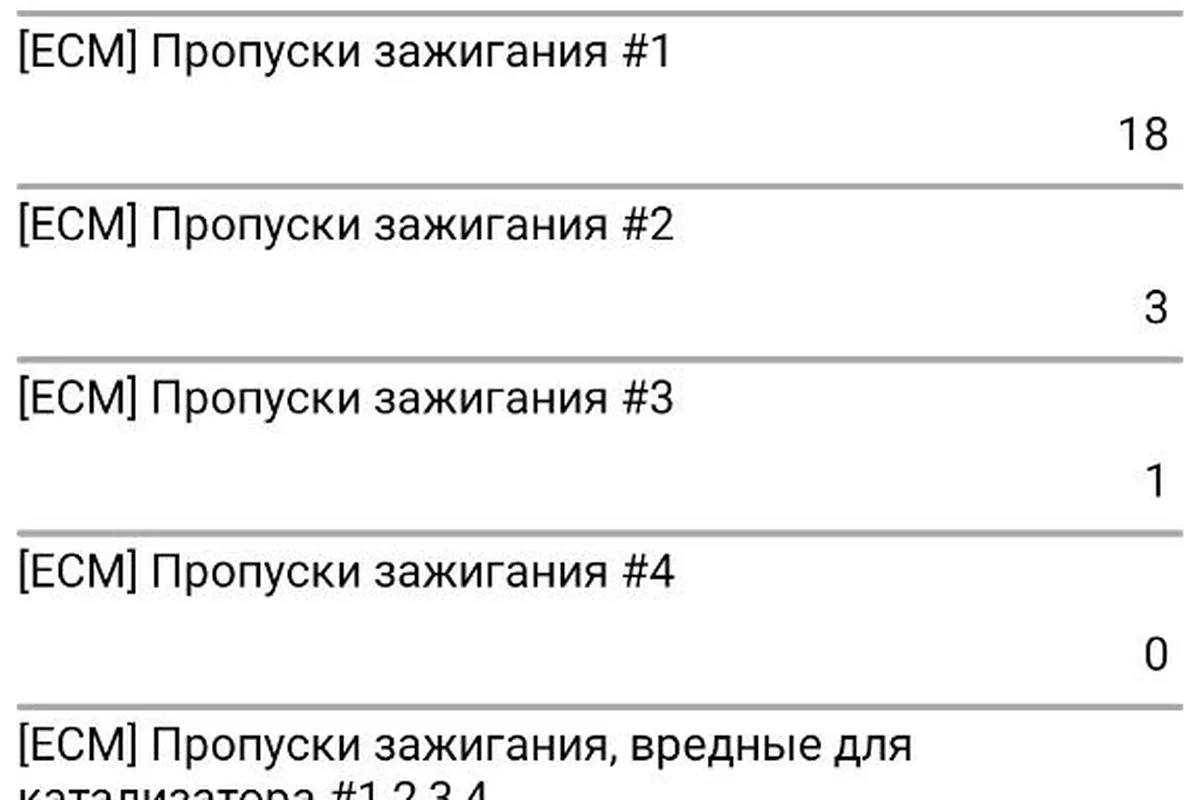

Сканер считает пропуски по каждому цилиндру отдельно: здесь больше всего в первом, хотя свечи уже поменяли, а Check Engine не горит.

Катушка редко умирает сразу. Обычно сначала появляются короткие провалы, которые проходят, потом ошибка, которую можно стереть, а через несколько дней мотор троит постоянно. Один из владельцев описывает, что машина дёргалась на подходе к 2000 об/мин: сначала промыли форсунки, помогло на неделю, а оказалось — две катушки были пробиты и медленно умирали.

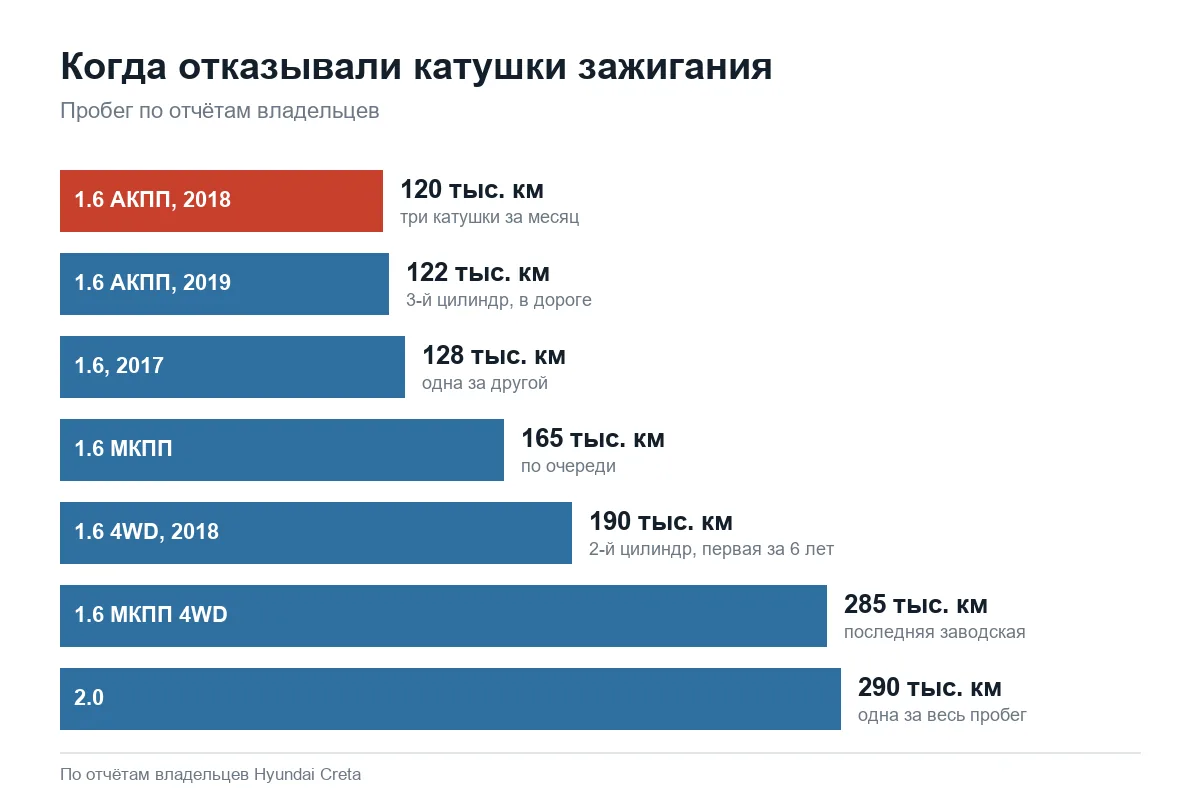

Катушки зажигания на Крете обычно отказывают по одной после 120 тыс. км, а на 2.0 одна катушка за 290 тыс. км.

Как найти цилиндр и проверить катушку

Код ошибки сразу говорит, где искать: P0301 — первый цилиндр, P0302 — второй, P0303 — третий, P0304 — четвёртый, P0300 — пропуски в случайных цилиндрах. Прочитать его можно недорогим адаптером OBD с программой на телефоне — подробнее о кодах и программах в статье про ошибки Креты. Дальше — простой тест, который владельцы делают сами:

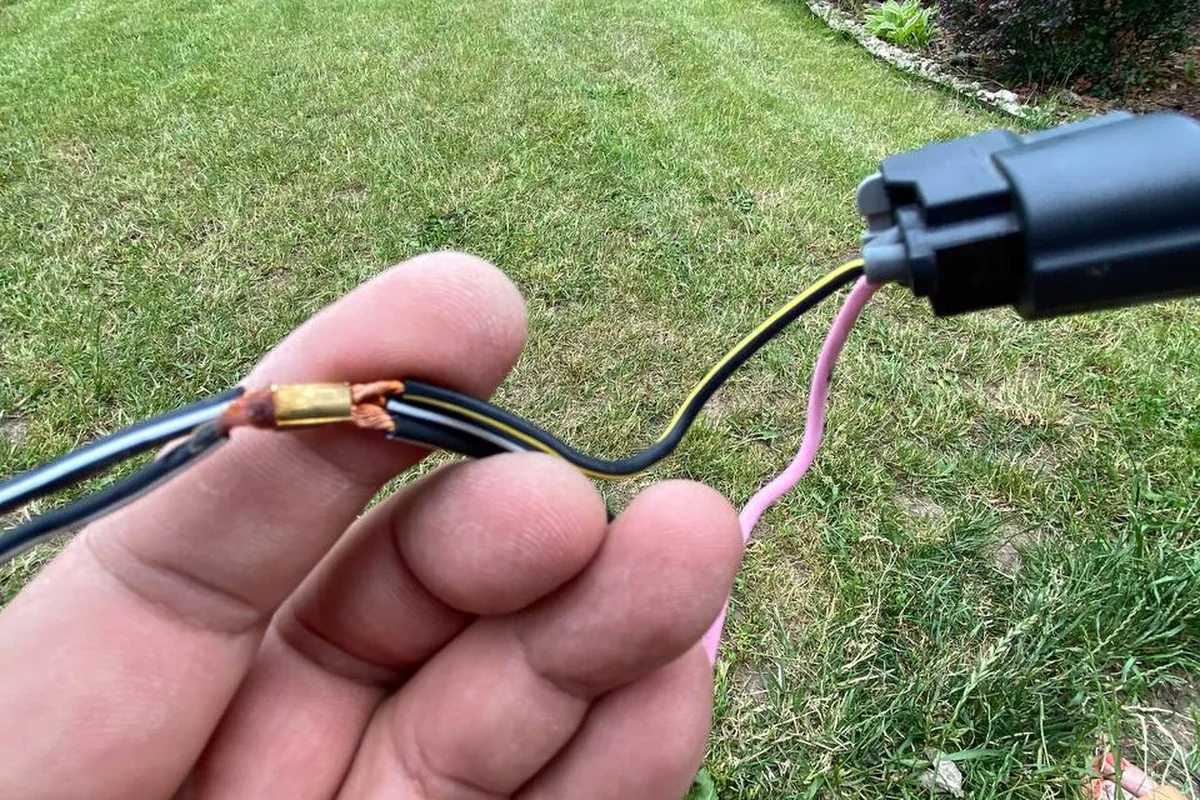

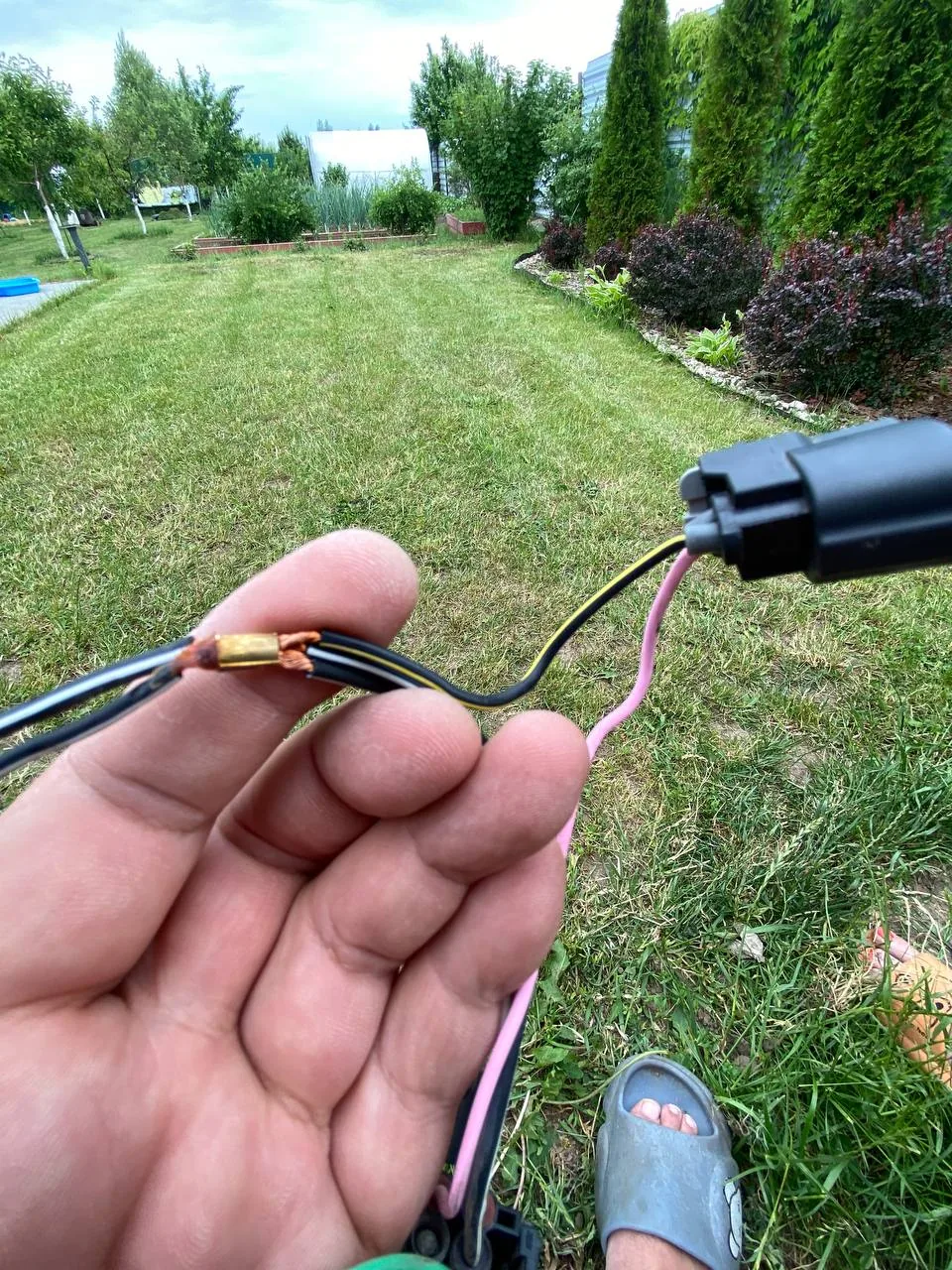

Пропуски в третьем цилиндре не ушли ни после новых катушек, ни после новых свечей — в итоге виновата оказалась не катушка, а отсутствие сигнала от ЭБУ на форсунку.

1. Снять катушку «больного» цилиндра и поменять местами с соседней.
2. Стереть ошибку и проехать, пока она не вернётся.
3. Если пропуски переехали за катушкой — виновата катушка. Если остались в том же цилиндре — проверять свечу, форсунку и компрессию.

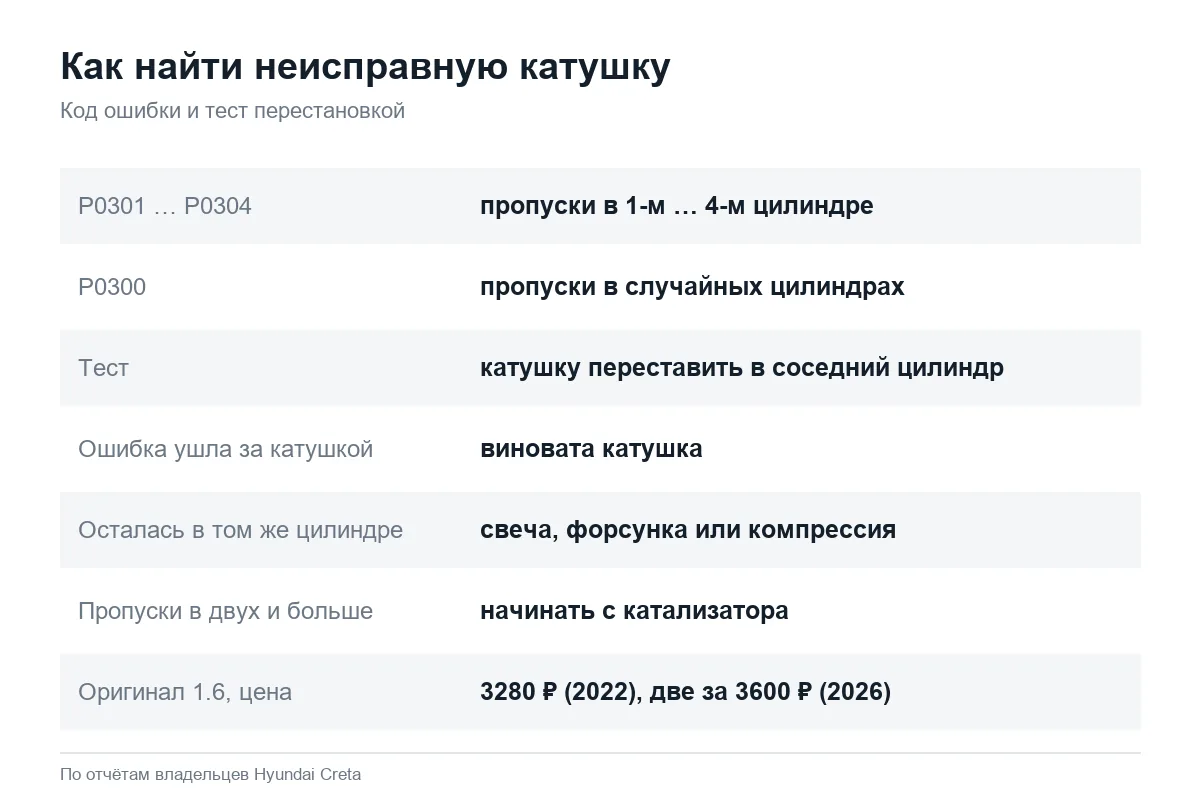

Код P0301–P0304 указывает цилиндр, а перестановка катушки в соседний показывает, виновата ли она.

Проблему решил китайский сканер за 250 рублей, проблема была в катушке. Сканер грешил на третий цилиндр, потом две катушки поменял местами, и сканер уже грешил на второй цилиндр. Дальше Авито, разборка, цена вопроса 1000 рублей.

Мультиметр тоже помогает, но с оговоркой: сопротивление обмотки у исправной катушки может быть в норме, а пробой проявится только под напряжением и на прогретом моторе. Владелец, который проверял катушки сам, запутался в цифрах первичной обмотки и сделал вывод, что все работают, — так часто и бывает. Сравнивать полезно между собой: если одна катушка заметно отличается от трёх других, она подозрительна.

Когда горят катушки: пробеги у владельцев

Ресурс катушки зависит не от календаря, а от состояния свечей и того, что происходит в свечном колодце. Отчёты владельцев:

По гарантии катушки тоже меняли: владелец 1.6 4WD 2018 года к 100 тыс. км получил по гарантии две катушки, у другого владельца Креты 2019 года гарантия закрыла катушку третьего цилиндра. Каскад из нескольких катушек подряд — признак того, что причина не в самих катушках:

Заменил катушки зажигания на первом и втором цилиндрах. Через 2 тыс. пробега вышли из строя на третьем и четвёртом. Заменил свечи на новые, хотя менял примерно 6 тыс. км назад. Вчера опять одна катушка умерла!

В ответ на такие истории владельцы первым делом спрашивают о влаге в колодцах и о свечах. Типичные причины по отчётам:

• Изношенные или поддельные свечи. Чем больше зазор, тем выше напряжение пробоя, и тем сильнее нагружена катушка. Поэтому свечи и катушки чаще меняют вместе — номера и интервалы в статье про свечи.
• Вода после мойки мотора. Несколько владельцев начали ловить пропуски сразу после мойки: вода попадает под катушку в свечной колодец. Колодцы надо продуть и высушить, иначе катушку пробивает.
• Масло в колодцах. Прокладка клапанной крышки одновременно уплотняет свечные колодцы; когда она течёт, катушки стоят в масле.
• Дешёвые аналоги. Владелец, сравнивший две катушки одной фирмы из одной партии, намерил на вторичных обмотках 5,3 и 7,4 кОм — и сдал их обратно.

Номер и что ставят вместо оригинала

Для 1.6 оригинал — 27301-2B010, номер подтверждают владельцы и Креты 1, и Креты 2. Цены по годам: в 2022 году владелец называл 3280 рублей за катушку, в 2024-м у другого владельца оригинал обошёлся в 2000 рублей плюс 1000 за диагностику, в 2026-м две оригинальные катушки стоили 3600 рублей. Из аналогов владельцы называют Metaco, Hüco (Hitachi), Startvolt; про последние отзывы расходятся, а про катушки «под оригинал» с маркетплейсов — тоже. Для 2.0 владельцы находили в каталогах разные номера, но ни один не подтвердился вторым человеком, поэтому номер для своего мотора проверяйте по VIN.

Нужно было срочно перехватить на время две катушки. Предложили аналог, ценник тысяча рублей. Стал смотреть — одинаковые у них только коробки. Оттенок, размер, надписи разные, наконечники разные, проушина крепления разная. Замерил сопротивление вторичной обмотки: у первой 5,3 кОм, у второй 7,4 кОм при норме 5,9 кОм. Сдал обратно, жду две оригинальные уже за 3600 рублей.

Когда виновата не катушка

Если после перестановки катушек и замены свечей пропуски не уходят, причина в другом. Варианты, которые встречались у владельцев Креты:

• Форсунка. У владельца 2.0 4WD 2016 года на 102 тыс. км кузов трясло, расход доходил до 20 литров — катушку проверили, а пропускала форсунка третьего цилиндра. Об этом в статье про форсунки.
• Катализатор. Пропуски сразу в двух цилиндрах вместе с потерей тяги на высоких оборотах — частая картина при разрушенном катализаторе; владельцы меняли свечи и катушки, а помогало только удаление крошки. Подробно — в статье про катализатор.
• Блок управления. Владелец Креты 2019 года на 97 тыс. км поменял потёкшую катушку второго цилиндра, а троение осталось: в блоке управления сгорел ключ, который управляет этой катушкой, и новая катушка тоже треснула. После ремонта блока и ещё одной оригинальной катушки мотор заработал ровно.
• Цилиндр. Если в «больном» цилиндре низкая компрессия, никакая катушка не поможет — нужен эндоскоп и статья про задиры.

Мнение диагноста

Не меняйте катушки «вслепую комплектом», пока не прочитаны ошибки и не сделан тест перестановкой: это пять минут работы, а комплект оригинальных катушек стоит заметных денег. Если пропуски идут в двух цилиндрах сразу или во всех — это почти никогда не катушки: смотрите катализатор, подсос воздуха, давление топлива. Когда меняете катушку, посмотрите на её наконечник и в колодец: следы пробоя на резине, масло или ржавая вода объясняют, почему она умерла, и подсказывают, что сделать, чтобы новая не повторила судьбу старой. После замены свечей и катушки сотрите ошибки и проверьте счётчики пропусков в программе — они должны остаться на нуле на любом режиме.

Короткая развилка: что делать прямо сейчас

Мигает Check Engine и машину трясёт — не гоните: несгоревшее топливо из пропускающего цилиндра перегревает катализатор, а на Крете это самое больное место. Доберитесь до парковки, прочитайте код. Один цилиндр — тест перестановкой, замена катушки и проверка свечи. Два и больше — диагностика, начиная с катализатора. Ни одного кода, но вибрация на холостых — проверьте опоры мотора и состояние свечей, а если дело зимой и на холодном моторе, загляните в статью про плохой пуск.
