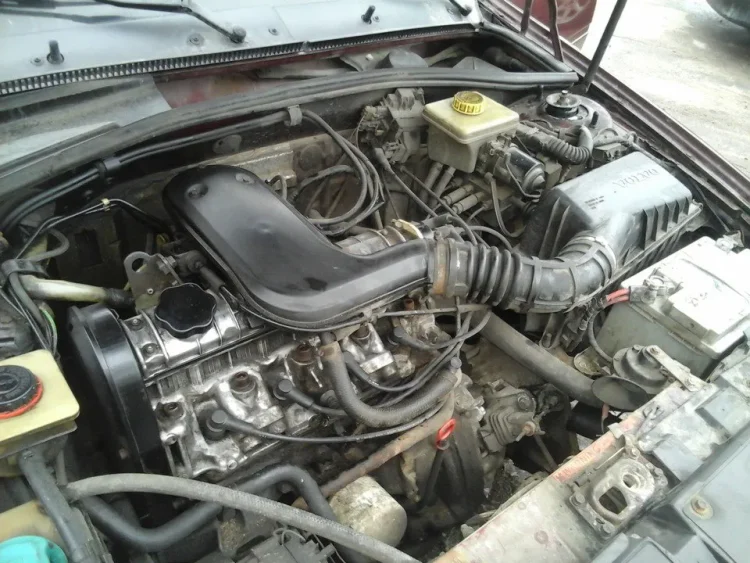

Двигатель Renault F3R
В начале 90-х французские инженеры Renault запустили в производство очередной силовой агрегат, имевший поразительный успех. Он оказался востребованным не только внутри страны, но и за ее пределами.
Содержание
Описание
Двигатель F3R представляет собой четырехцилиндровый рядный бензиновый атмосферник объемом 2,0 литра, мощностью 114 л. с и крутящем моменте 171 Нм. В 1992 году под обозначением B20F поставлялся концерну Volvo, а с 1997 – нашему АЗЛК.
Двигатель устанавливался на автомобили Renault:
На автомобили Volvo (под индексом B20F):
- V 440 (1993-1996);
- V 460 (1993-1996);
- V 480 (1992-1995).
Дополнительно с 1997 по 2001 годы стоял под капотом российского Москвича (АЗЛК) «Святогор».
Блок цилиндров чугунный, цилиндры проточены в теле блока.
ГБЦ изготовлена из алюминиевого сплава. В верхней части в пяти опорах закреплен распредвал.
Поршни стандартные, с тремя кольцами, два из которых компрессионные и одно маслосъемное.
Приводы: ГРМ – зубчатый ремень, масляного насоса – цепь.
Гидрокомпенсаторы отсутствуют, тепловой зазор клапанов регулируется подбором шайб.
Технические характеристики
Производитель | Cleon Plant |
Объем двигателя,см³ | 1998 |
Мощность, л. с | 114 |
Крутящий момент, Нм | 171 |
Степень сжатия | 9.8 |
Блок цилиндров | чугун |
ГБЦ | алюминий |
Диаметр цилиндра, мм | 83 (82,7)* |
Ход поршня, мм | 93 |
Порядок работы цилиндров | 1-3-4-2 |
Количество клапанов на цилиндр | 2 |
Привод ГРМ | ремень |
Гидрокомпенсаторы | нет |
Система питания топливом | инжектор |
Топливо | бензин АИ-95 |
Система смазки, л. | 5,5 (5,1)* |
Экологические нормы | Euro 2-3 |
Ресурс заявленный/реальный, тыс. км | 150+/500+ |
Расположение | поперечное/продольное* |
*в скобках значения для двигателя, устанавливаемого на Москвич «Святогор»
Что означают модификации
Усовершенствование мотора породило множество его модификаций. Больших отличий они между собой не имели, особенно в механической части. Эксплуатационные характеристики также были идентичными. Все различия заключались в навесном оборудовании применительно к моделям автомобилей, на которые они устанавливались.
Например, модификация F3R 611 имела алюминиевый поддон, инжектор и две катушки зажигания. Предназначалась для оснащения АКПП.
Модификация F3R 722 соединялась с МКПП, поддон был стальным, инжектор оставался таким же, а высоковольтная катушка была одна на четыре свечи.
Используемая в России версия F3R 272 (на Москвиче «Святогор») имела литой алюминиевый картер и маслонасос с цепным приводом. Расположение в автомобиле – продольное.
На версиях мотора с индексом 768 и выше была изменена технология регулировки тепловых зазоров клапанов (для замены толкателей приходится поднимать распредвал).
Код двигателя | Мощность | Крутящий момент | Степень сжатия | Годы выпуска | Устанавливался |
---|---|---|---|---|---|
F3R 611 | 114 л. с при 5400 об/мин | 168 Нм | 9.8 | 1995-2001 | Laguna I |
F3R 722 | 115 л. с при 5250 об/мин | 162 Нм | 9.5 | 1994-1999 | Laguna (B/K56) |
F3R 723 | 115 л. с при 5250 об/мин | 162 Нм | 9.5 | 1994-1999 | Laguna (B/K56) |
F3R 728 | 115 л. с при 5250 об/мин | 168 Нм | 9.8 | 1996-1999 | Laguna (K56L) |
F3R 729 | 115 л. с при 5250 об/мин | 168 Нм | 9.8 | 1996-1999 | Laguna (K56L) |
F3R 742 | 114 л. с при 5250 об/мин | 168 Нм | 9.8 | 1996-2000 | Espace III |
F3R 750 | 115 л. с при 5400 об/мин | 168 Нм | 9.8 | 1995-1999 | Megane (B/DA0G) |
F3R 751 | 115 л. с при 5400 об/мин | 168 Нм | 9.8 | 1995-1999 | Laguna (B/DA0G) |
F3R 752 | 114 л. с при 5400 об/мин | 168 Нм | 9.7 | 1999-2002 | Megane I |
F3R 768 | 114 л. с при 5400 об/мин | 162 Нм | 9.8 | 1995-2001 | Laguna I, Espace III |
F3R 769 | 114 л. с при 5400 об/мин | 168 Нм | 9.8 | 1995-2001 | Laguna I |
F3R 791 | 109-114 л. с при 5400 об/мин | 168 Нм | 9.7 | 1998-2001 | Megane I |
F3R 796 | 109 л. с при 5400 об/мин | 168 Нм | 9.7 | 1996-1999 | Scenic I |
F3R 797 | 114 л .с при 5400 об/мин | 168 Нм | 9.7 | 1997-1999 | Megane I |
F3R 798 | 109-114 л. с при 5400 об/мин | 168 Нм | 9.7 | 1998-2003 | Megane I |
F3R 272 | 113 л. с при 5250 об/мин | 168 Нм | 9.8 | 1997-2002 | АЗЛК 214145 «Святогор» |
Надежность, слабые места, ремонтопригодность
Характеристику двигателя существенно дополняют три важных фактора, с которыми она становится наиболее полной.
Надежность
Автовладельцы и работники СТО называют F3R самым надежным и удачным среди всех двигателей. В большей мере этому способствует то, что мотор разрабатывался на базе дизельного ДВС. Отсюда долговечность и значительный ресурс.
При правильной эксплуатации, бережном отношении и своевременном обслуживании двигатель легко выхаживает более 500 тыс. км без капитального ремонта.
В агрегате удачно сочетаются прочность и простота всех механизмов. Владелец Renault Laguna I из Беларуси LaguhaVod пишет: «…личный опыт владения F3R 768 7 лет и около 600000км. Мотор простой и надежный».
Тягово-мощностные показатели удовлетворяют потребности любого стиля вождения. Наиболее приемлемым вариантом является не агрессивная, спокойная и размеренная езда. В этом случае не возникают пиковые нагрузки, вызывающие поломки узлов и деталей двигателя.
Для повышения надежности ДВС необходимо использовать качественные заправочные жидкости, особенно топливо и масло.
Косвенным подтверждением высокой надежности F3R является его использование в автомобилях, производимых другими автоконцернами.
Слабые места
Болезнью «французов» является электрика. Не отличаются особой надежностью датчики, двухкатушечная система зажигания, высоковольтные провода. Проблемы электрической части легко решаются на любом автосервисе.
Двигатель практически не выносит перегрева. В большинстве случаев это заканчивается не совсем дешевым ремонтом ГБЦ (слегка поведенную головку иногда можно отшлифовать, а ее прокладку, маслосъемные колпачки придется заменить). Значительный перегрев вызывает залегание поршневых колец и вызывает повышенный расход масла. Решение вопроса лежит на поверхности – следи за температурой ОЖ, не перегревай двигатель.
Большую опасность представляет обрыв ремня привода ГРМ. В такой ситуации загиб клапанов неизбежен. Производитель рекомендует менять ремень через каждые 60 тыс. км. Если эту операцию производить раньше, то количество слабых мест на двигателе сократится.
И, пожалуй, последняя неприятность – необходимость регулировки теплового зазора клапанов. Но это уже проблема работников автосервиса.
При анализе слабых мест агрегата выясняется, что в большинстве случаев они проявляются по вине автовладельца (нарушение регламента обслуживания, заправка не качественным топливом и т.п.).
Ремонтопригодность
Простая конструкция позволяет ремонтировать двигатель в гаражных условиях. Расточку цилиндров можно делать под любой ремонтный размер. С подбором поршней затруднений не возникает. Таким образом возможность капитального ремонта в полном объеме возможна.
Необходимо отметить, что сам процесс ремонта требует не только использования оригинальных запчастей, но и специального инструмента и приспособлений. И конечно же опыта проведения ремонтных работ.
Подобрать необходимые оригинальные детали можно в любом специализированном магазине. Не рекомендуется для ремонта использовать аналоги, и тем более б/у детали. Запчасти-аналоги в большинстве случаев не обладают нужным качеством, среди них легко нарваться на подделку. Особенно этим славится китайский производитель. Детали б/у могут быть оригинальными, но определить их остаточный ресурс работоспособности невозможно.
По поводу опыта проведения ремонтных работ. В F3R и его модификациях есть немало нюансов, не зная которых можно еще больше добавить себе работы.
Например, при регулировке теплового зазора клапанов на ранних версиях мотора замена регулировочных шайб делалась без снятия распредвала. На модификациях, начиная с F3R 768 его необходимо поднимать. В противном случае ждет замена распредвала или всей ГБЦ.
Перед ремонтом двигателя нужно хорошо посчитать во сколько обойдутся затраты на запчасти и работы. Оригинальные детали сами по себе не дешевые. Кроме этого, для «французов» они на порядок дороже в сравнении с другими.
Анализ проведения капитального ремонта ДВС показывает, что иногда дешевле приобрести контрактный двигатель (20-40 тыс. рублей), чем восстановить вышедший из строя старый.
Двигатель F3R по праву считается самым удачным из всех атмосферников, разработанных моторостроителями концерна Рено. Простоту конструкции, экономичность и неприхотливость к условиям эксплуатации оценили все автовладельцы и перевели его в разряд «неубиваемых».
Был Святогор с ДВС Рено ф3 р 272. Прошел 400 тыс. С этим ДВС москвич наконец поехал. Слабое место, повышенная шумность ,после 100 -150 тыс. Клапана, распредвал.
