Двигатель Renault F4R
Французским автоконцерном Рено выпущено не мало силовых агрегатов, которые по праву составляют линейку надежных. В начале 90-х она пополнилась еще одним достойным мотором.
Содержание
Описание

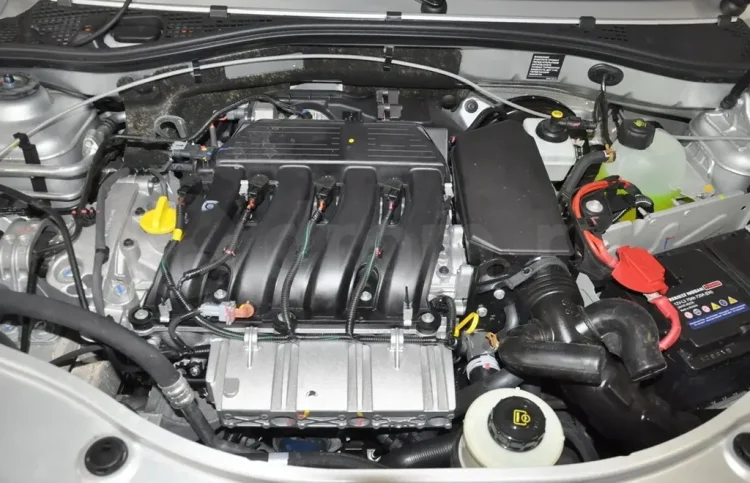

В 1993 году в серийный выпуск введен двигатель F4R, который производился на производственных площадях Cleon plant. Модификации этого мотора сходят с конвейера по настоящее время. Первоначально F4R изготовлялся как простой атмосферник, позднее получил турбированную версию.
Представляет собой 2,0 литровый рядный четырехцилиндровый бензиновый двигатель мощностью 140 л. с при крутящем моменте 188 Нм.
Мотор благодаря своему качеству и надежности быстро завоевал популярность. Им оснащаются многие марки машин, владельцы которых отмечают его долговечность.
Устанавливался на автомобили Renault:
- Scenic (1999-2008);
- Clio (1999-2012);
- Laguna (1999-2007);
- Espace (1998-2008);
- Megane (2001-2009);
- Duster (2010-н.вр.);
- Kaptur (2016-н.вр.).
Кроме автомобилей Рено использовался на Nissan (Terrano c 2014 года по настоящее время).
Традиционный чугунный блок с ГБЦ из алюминиевого сплава составляли основу мотора. Привод ГРМ ременный, на головке два распредвала и четыре клапана на цилиндр. Дополнительно установлены фазовращатель и гидрокомпенсаторы. Система зажигания включает в себя четыре высоковольтных катушки.
Системой питания управляет ЭБУ.
Технические характеристики
Производитель | Renault Group |
Объем двигателя, см³ | 1998 |
Мощность, л. с | 140 |
Крутящий момент, Нм | 188 |
Степень сжатия | 9.8 |
Блок цилиндров | чугун |
ГБЦ | алюминий |
Порядок работы цилиндров | 1-3-4-2 |
Диаметр цилиндра, мм | 82.7 |
Ход поршня, мм | 93 |
Количество клапанов на цилиндр | 4 (DOHC) |
Привод ГРМ | ремень |
Гидрокомпенсаторы | есть |
Турбонаддув | нет |
Регулятор фаз газораспределения | есть, на впуске |
Катушки зажигания | 4 |
Система питания топливом | инжектор |
Топливо | бензин АИ-95 |
Экологические нормы | Euro 3 |
Ресурс (заявленный/реальный), тыс. км | 250/более 400 |
Расположение | поперечное |
Вес, кг | 130 |
Что означают модификации F4R
За все время производства двигатель многократно подвергался усовершенствованию. Создано более 50 модификаций на основе базовой модели. Механическая часть оставалась без каких-либо значительных изменений.
Все изменения были направлены на увеличение мощности. Незначительно изменялся крутящий момент.
Мотор по индексам отличается деталями конструкции, например, помпа может быть под ремнем ГРМ, либо снаружи. Соответственно менялось соединение с трансмиссией. Например, модификации F4R 712, 742, 780 предназначались для работы с МКПП, а 713 и 743 с АКПП.
Была попытка внести изменения в ГРМ двигателя. Так, в F4R 730 высота подъема впускных клапанов 9,999, а выпускных 10,998 мм, то в модификациях 701, 740, 741, 780 – 10,014 и 10,009 мм. На F4R 714 был установлен фазорегулятор, а на F4R 720 его не было.
Кроме этого следует отметить, что модификации F4R 760- 767, 774, 776, 784, 786, 787, 794-797, 800,811, 813, 870, 872, 874, 886, 896, 897 оснащались турбокомпрессором.
Несмотря на это, основные изменения касались навесного оборудования (подбиралась более рациональная форма воздушного фильтра, выпускного коллектора, типа катализатора и т.п.).
Код двигателя | Мощность | Крутящий момент | Степень сжатия | Годы выпуска | Устанавливался |
---|---|---|---|---|---|
F4R 700 | 140 л. с при 5500 об/мин | 188 Нм | 9.8 | 1996-2002 | Renault Espace III |
F4R 701 | 140 л. с при 5500 об/мин | 188 Нм | 9.8 | 1998-2002 | Renault Espace III |
F4R 712 | 135 л. с при 5500 об/мин | 191 Нм | 9.8 | 2001-2007 | Laguna II |
F4R 713 | 135 л. с при 5500 об/мин | 191 Нм | 9.8 | 2001-2007 | Laguna II |
F4R 714 | 135 л. с при 5500 об/мин | 191 Нм | 9.8 | 2001-2007 | Laguna II |
F4R 715 | 135 л. с при 5500 об/мин | 191 Нм | 9.8 | 2001-2007 | Laguna II |
F4R 720 | 120 л. с при 4700 об/мин | 190 Нм | 9.8 | 2001-2006 | Trafic II |
F4R 722 | 120 л. с при 4700 об/мин | 190 Нм | 9.8 | 2001-2006 | Trafic II |
F4R 730 | 169 л. с при 6250 б/мин | 200 Нм | 11.2 | 1998-2006 | Clio II, Sport (CB0M) |
F4R 732 | 169 л. с при 6250 б/мин | 200 Нм | 11 | 1998-2006 | Clio II, Sport (CB0M) |
F4R 736 | 169-172 л. с при 6250 б/мин | 200-250 Нм | 11 | 1998-2012 | Clio II, Sport (CB0M) |
F4R 738 | 179 л. с при 6500 об/мин | 200 Нм | 11 | 2001-2012 | Clio II, Thalia I |
F4R 740 | 140 л. с при 5500 об/мин | 188 Нм | 9.8 | 1999-2003 | Scenic I |
F4R 741 | 140 л. с при 5500 об/мин | 188 Нм | 9.8 | 1999-2003 | Scenic I |
F4R 744 | 140 л. с при 5500 об/мин | 188 Нм | 9.8 | 1999-2003 | Scenic I |
F4R 746 | 140 л. с при 5500 об/мин | 191 Нм | 9.8 | 1999-2002 | Megane I, Scenic I |
F4R 760 | 163 л. с при 5000 об/мин | 250 Нм | 9.5 | 2001-2003 | Avantime I |
F4R 761 | 163 л. с при 5000 об/мин | 250 Нм | 9.5 | 2001-2003 | Avantime I |
F4R 762 | 163 л. с при 5000 об/мин | 250 Нм | 9.5 | 2001-2005 | Vel Satis I |
F4R 763 | 163 л. с при 5000 об/мин | 250 Нм | 9.5 | 2002- | Vel Satis I |
F4R 764 | 163 л. с при 5000 об/мин | 270 Нм | 9.5 | 2001-2005 | Laguna II |
F4R 765 | 163-170 л. с при 5000 об/мин | 270 Нм | 9.5 | 2005-2009 | Vel Satis I, Laguna II |
F4R 766 | 170 л. с при 5000 об/мин | 270 Нм | 9.5 | 2004-2009 | Vel Satis I |
F4R 767 | 170 л. с при 5000 об/мин | 270 Нм | 9.5 | 2004-2009 | Vel Satis I |
F4R 770 | 135 л. с при 5500 об/мин | 191 Нм | 9.8 | 2002-2009 | Megane I, II, Scenic II |
F4R 771 | 135 л. с при 5500 об/мин | 191 Нм | 9.8 | 2002-2009 | Megane II, Scenic II |
F4R 774 | 230 л. с при 5500 об/мин | 191 Нм | 9 | 2004-2009 | Megane II |
F4R 776 | 163 л. с при 5000 об/мин | 270 Нм | 9.5 | 2003-2009 | Megane II, Scenic II |
F4R 780 | 140 л. с при 5750 об/мин | 188 Нм | 9.8 | 1998-2001 | Laguna I |
F4R 784 | 170 л. с при 5000 об/мин | 270 Нм | 9 | 2005-2007 | Laguna II |
F4R 786 | 170 л. с при 5000 об/мин | 270 Нм | 9.5 | 2005-2007 | Laguna II |
F4R 787 | 170 л. с при 5000 об/мин | 270 Нм | 9.5 | 2005-2007 | Laguna II |
F4R 792 | 136 л. с при 5500 об/мин | 191 Нм | 9.8 | 2002-2012 | Espace IV |
F4R 794 | 163 л. с при 5000 об/мин | 250 Нм | 9.5 | 2002-2006 | Espace IV |
F4R 795 | 163 л. с при 5000 об/мин | 250 Нм | 9.5 | 2002-2006 | Espace IV |
F4R 796 | 163-170 л. с при 5000 об/мин | 250 Нм | 9.5 | 2002-2006 | Espace IV |
F4R 797 | 163-170 л. с при 5000 об/мин | 250 Нм | 9.5 | 2002-2006 | Espace IV |
F4R 800 | 204 л. с при 5000 об/мин | 300 Нм | 9 | 2007-2015 | Laguna III |
F4R 811 | 170 л. с при 5000 об/мин | 270 Нм | 9.5 | 2007-2020 | Laguna III |
F4R 813 | 170 л. с при 5000 об/мин | 270 Нм | 9.5 | 2007-2020 | Laguna III |
F4R 820 | 117 л. с при 5000 об/мин | 190 Нм | 9.8 | 2006-2014 | Trafic II |
F4R 830 | 197-201 л. с при 7100 об/мин | 215 Нм | 11.5 | 2005-2013 | Clio III |
F4R 870 | 180 л. с при 5500 об/мин | 300 Нм | 9.5 | 2009-2012 | Megane III |
F4R 872 | 190 л. с при 5500 об/мин | 300 Нм | 9.5 | 2012-2020 | Megane III |
F4R 874 | 220-273 л. с при 5500 об/мин | 340 Нм | 8.5 | 2013-2020 | Megane III |
F4R 886 | 204 л. с при 5000 об/мин | 300 Нм | 9.5 | 2005-2007 | Laguna II |
F4R 887 | 204 л. с при 5000 об/мин | 300 Нм | 9.5 | 2005-2007 | Laguna II |
F4R 896 | 170 л. с при 5000 об/мин | 270 Нм | 9.5 | 2002-2014 | Espace IV |
F4R 897 | 170 л. с при 5000 об/мин | 270 Нм | 9.5 | 2002-2014 | Espace IV |
Надежность, слабые места, ремонтопригодность
Надежность
ДВС F4R зарекомендовал себя надежным силовым агрегатом, но при соответственном к нему отношении. Соблюдение периодичности выполнения очередных ТО, использование в процессе эксплуатации качественных технических жидкостей, заправка бензином АИ-95 избавляют автовладельца от многих неожиданностей, заканчивающихся ремонтом или заменой двигателя.
В руководящих документах (Техническая нота 6018А от 2009 г.) предписывалось для многих модификаций двигателя (714, 715, 720, 760, 761, 762, 763, 764 и др.) заменять шкив коленвала вместе с демпфером через 60 тыс. км, а на модификациях 802 и 813 дополнительно менять шкив генератора. В связи с изменениями техпроцесса изготовления ДВС новая редакция Технической ноты 6018А 20 2010 года рекомендует производить эти замены через 120 тыс. км.
Надежность атмосферных двигателей со степенью сжатия 11,2 снижается в случае использования бензина АИ-92.
Причина кроется в слабых поршнях (не усиленных). Для повышения надежности мотора в целом опытные реноводы предлагают заменить родные поршни и кольца на другие, например, от Меган. В этом случае степень сжатия падает до 9,5 и становится безопасной.
Слабые места
К сожалению, они имеются на каждом двигателе. F4R так же не является исключением. Наиболее значимая неприятность кроется в опасности обрыва ремня привода ГРМ. В таком случае загиб клапанов неизбежен, а это уже предпосылка к серьезному ремонту.
Сбои в работе электрики. Они характерны для всех «французов». Часто выходят из строя высоковольтные катушки зажигания. Не отличается продолжительностью работы ДПКВ (датчик положения коленвала).
Множество неприятностей вызывает фазорегулятор. Срок его службы лежит в пределах 60-100 тыс. км. После этого его приходится заменять.
Детонация и масложор проявляются к 100 тыс. км пробега. Это слабое место характерно для «экономных» автовладельцев, так как возникновению этих явлений способствует применение топлива низкой марки (АИ-92). Такая экономия на бензине обычно заканчивается залеганием колец, потерей работоспособности маслосъемных колпачков, прогоранием поршня или клапанов.
Иногда автолюбители отмечают неустойчивую работу мотора. Но это не слабое место ДВС, а элементарное засорение дроссельной заслонки и форсунок низкокачественным топливом.
Ремонтопригодность
Как и все атмосферники F4R вполне ремонтопригоден. Стальные гильзы, запрессованные в чугунный блок легко расточить до нужного размера. Поэтому капитальный ремонт агрегата не является проблемой.
Запчасти для восстановления можно приобрести в любом специализированном магазине. В крайнем случае – в интернет-магазине.
Покупая запчасти нужно иметь в виду, что для ремонта используются только оригинальные узлы и детали. Аналоги не всегда соответствуют качеству, а у б/у невозможно определить их остаточный ресурс работы.
Ремонт в гаражных условиях практикуется, но не всегда приводит к ожидаемому результату. Во-первых, он довольно затратный. Не имея опыта проведения ремонтных работ есть возможность наделать массу ошибок. Например, без практики и специального инструмента иной раз невозможно даже снять ГБЦ.
Во-вторых, перед началом ремонта стоит проанализировать возможные расходы. Вполне приемлемым может оказаться вариант приобретения контрактного мотора (его средняя цена около 60 тыс. рублей). По этой теме автолюбитель FKhan из Уфы пишет: «… может капитальный ремонт надо будет делать, а это уже ближе к 80 тысячам рублей».
Делая окончательный вывод, необходимо отметить, что двигатель F4R достойно занял лидирующее положение в своем классе. Простая конструкция, длительный ресурс эксплуатации и доступный сервис наглядно это подтверждают.
