УАЗ Патриот ЗМЗ-514: топливная система, турбина, форсунки, зимний пуск и масло

← УАЗ Патриот рестайлинг (05.2012 — н.в.)

Короткий ответ. На Патриотах 2012–2016 годов стоит ЗМЗ-51432 Евро-4 с системой Common Rail Bosch, блоком EDC16, турбиной и интеркулером. В руководствах УАЗ этого мотора нет, поэтому всё ниже — опыт владельцев. Самые частые беды топливной системы: аварийный режим с потолком около 2000 об/мин из-за низкого давления в рампе (обычно виноваты сетка в баке, фильтр или летняя солярка), чёрный дым при разгоне, течь турбины и топливной рампы. Зимний пуск решает топливо: на хорошем зимнем ДТ владельцы заводятся до −30, а на плохом не заводятся и в −23.

Какие годы Патриота с каким дизелем выходили и стоит ли брать такую машину — в статье про дизельный Патриот. Там же отличия от Ивеко, у которого своя топливная аппаратура.

Что стоит на ЗМЗ-51432

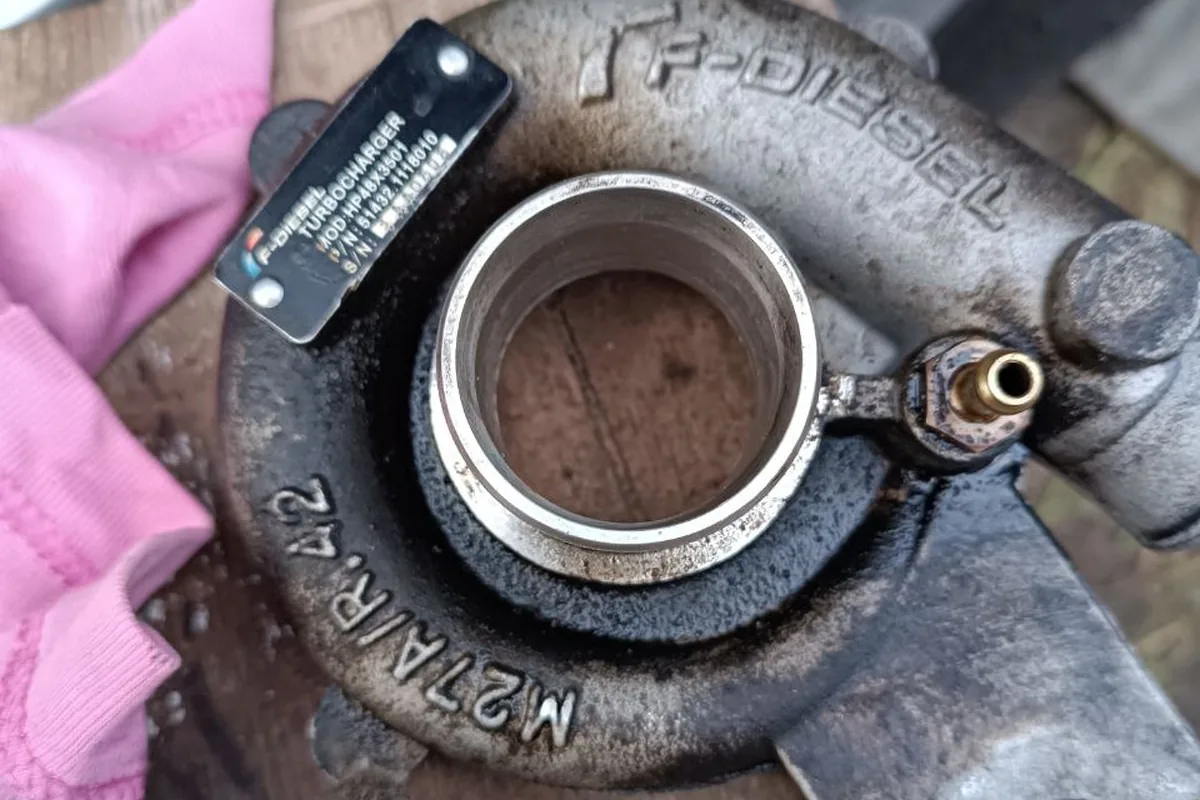

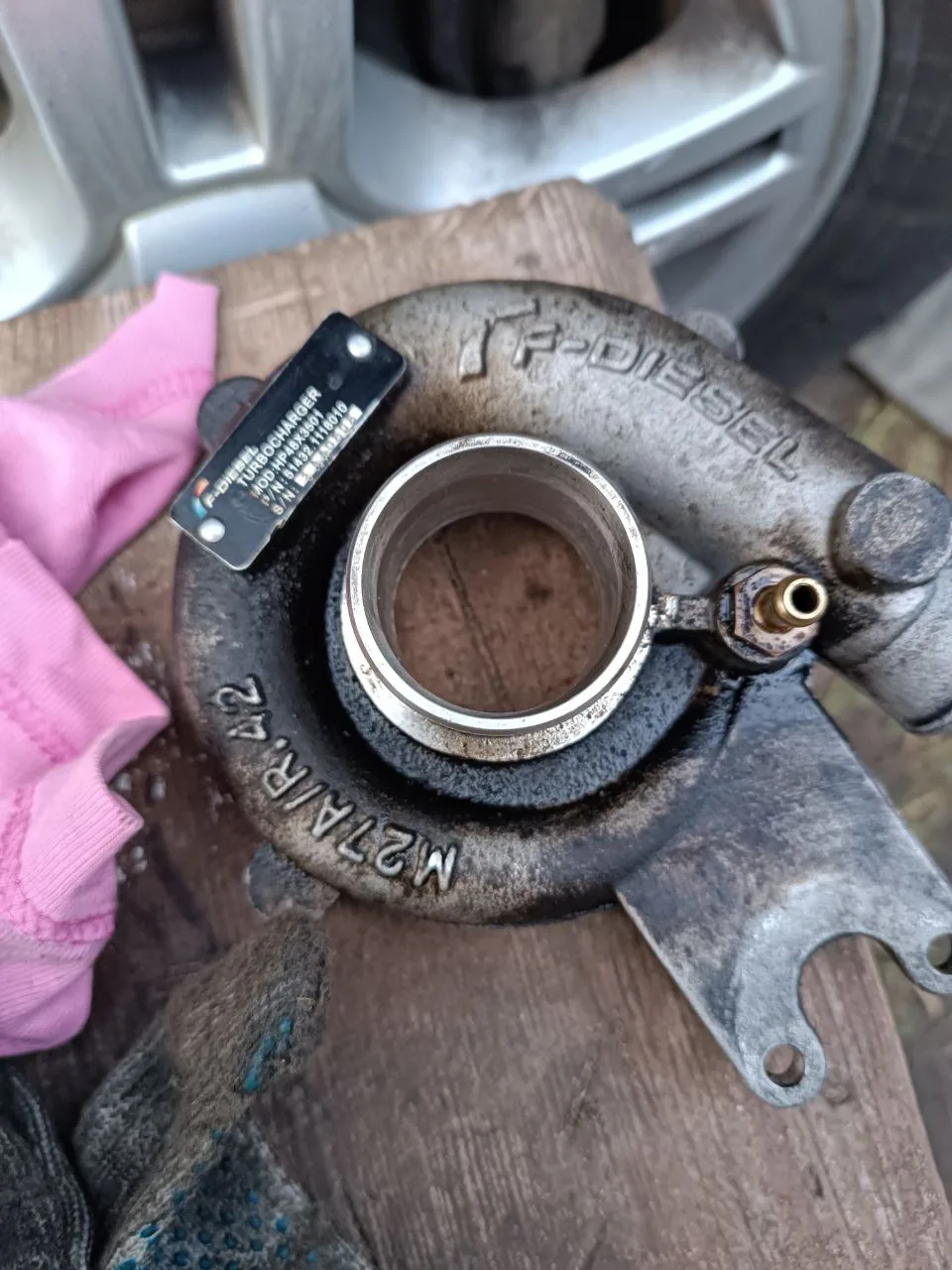

У турбины ЗМЗ 514.32 на машине 2012 года картридж получил большой люфт и начал гнать масло.

Датчик давления топлива в рампе владелец с мотором 2012 года искал под номером 0281006290. Номера сверяйте по своему мотору: у ЗМЗ-51432 были партии с разными турбинами.

Аварийный режим и низкое давление в рампе

Самый частый сценарий: загорается «чек», мотор не крутится выше 2000 об/мин, машина едет, но не разгоняется. Сканер показывает низкое давление в топливной рампе. На Патриоте 2014 года с такой ошибкой мотор глох на ходу. Причина в большинстве случаев до ТНВД, а не в нём.

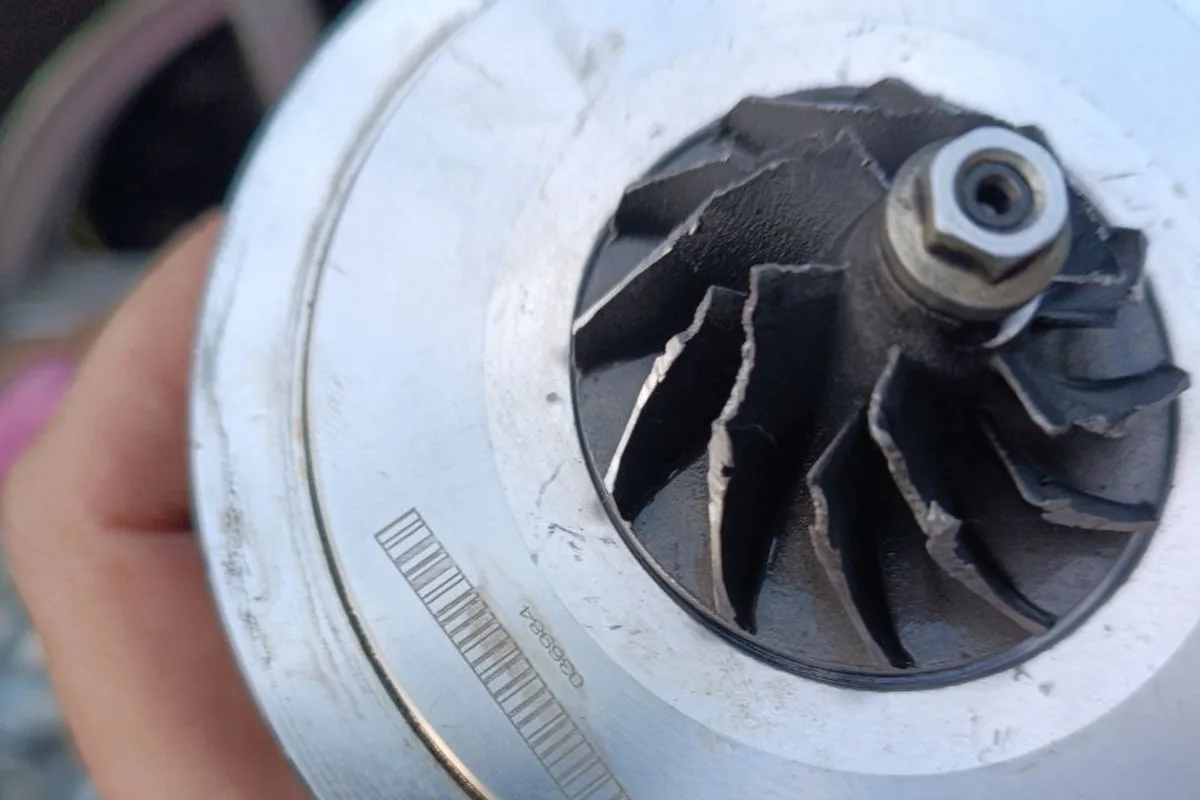

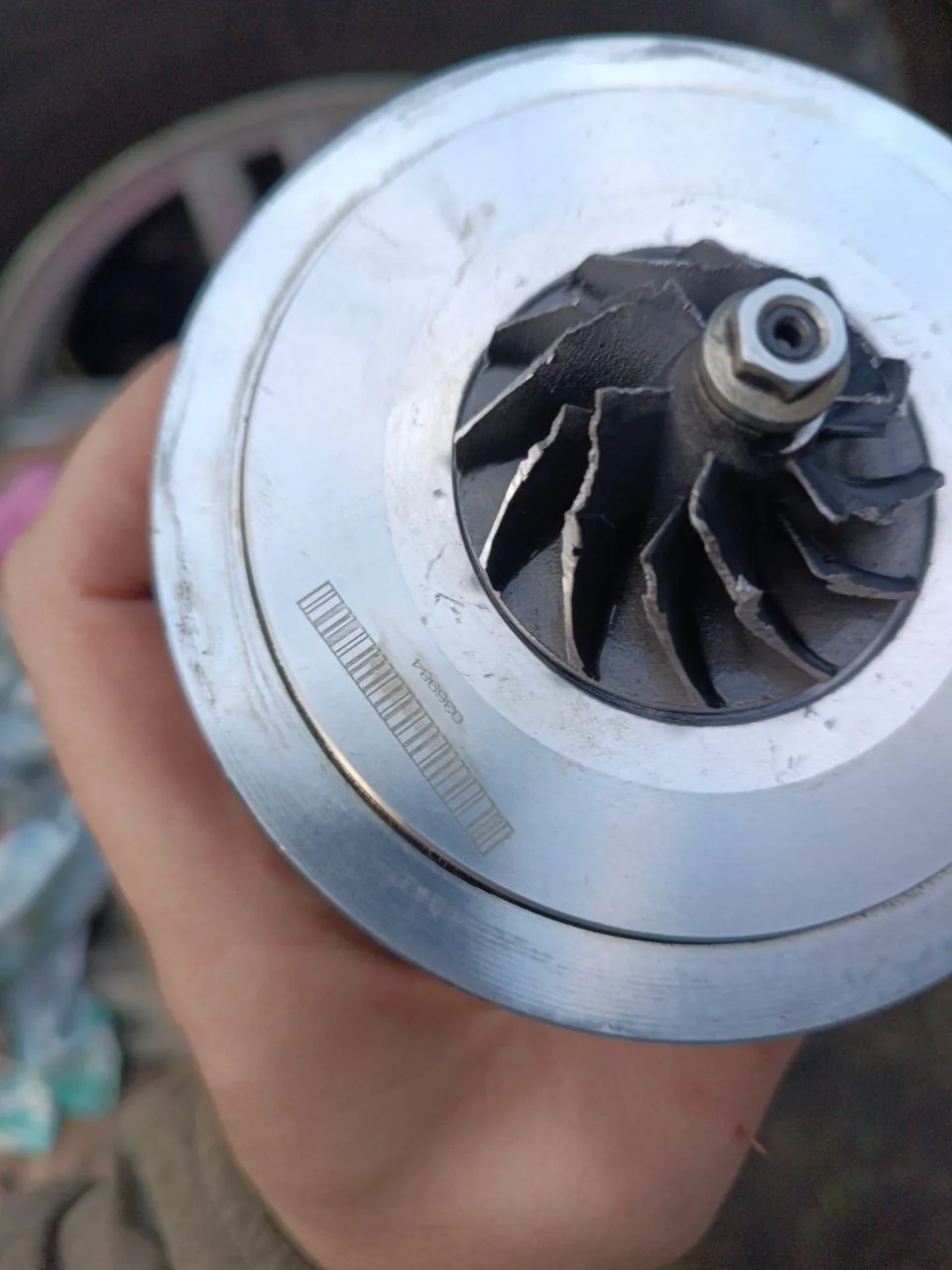

У картриджа с большим люфтом видны обломанные кромки лопаток крыльчатки, такой узел уже не восстановить без замены.

Как итог, вскрыл крышку бака и выдернул фильтр на патрубке, он был забит прям иголочками, а ELM выдавал: слабое давление в топливной магистрали. Так и гоняю без него.

Порядок, который проходят владельцы: сетка на заборной трубке в баке, фильтр тонкой очистки, солярка (летняя в мороз — тот же аварийный режим), затем бак, из которого берётся топливо, и только после этого датчик давления и регулятор на ТНВД. Один неудачный залив на плохой заправке уже стоил владельцу 51432 замены фильтра. Владелец Патриота 2012 года в декабре 2025 года после покупки поймал в мороз «чек» и потолок 2000 об/мин, доехал, подкачивая топливо, а когда залил другой бак, «чек» погас.

Какой бак основной на дизеле, владельцы спорят. По руководству 2012 года дизель берёт топливо из левого бака, а правый в него перекачивается, но это описание для Ивеко. Для ЗМЗ часть владельцев подтверждает то же, а у владельца 2012 года «чек» погас, как только он залил правый бак. При проблемах с подачей проверьте оба бака, подробности — в статье про топливные баки.

Чёрный дым и нет тяги

Чёрный дым на разгоне — это лишнее топливо или мало воздуха. Владелец с ЗМЗ-51432.10 дымил так, что его пропускали вперёд в левом ряду: менял фильтры и заправку, грешил на форсунки и ТНВД. Диагностика показала расход воздуха почти 30 кг вместо 12–16, после чего он мыл ДМРВ и дальше подозревал клапан EGR.

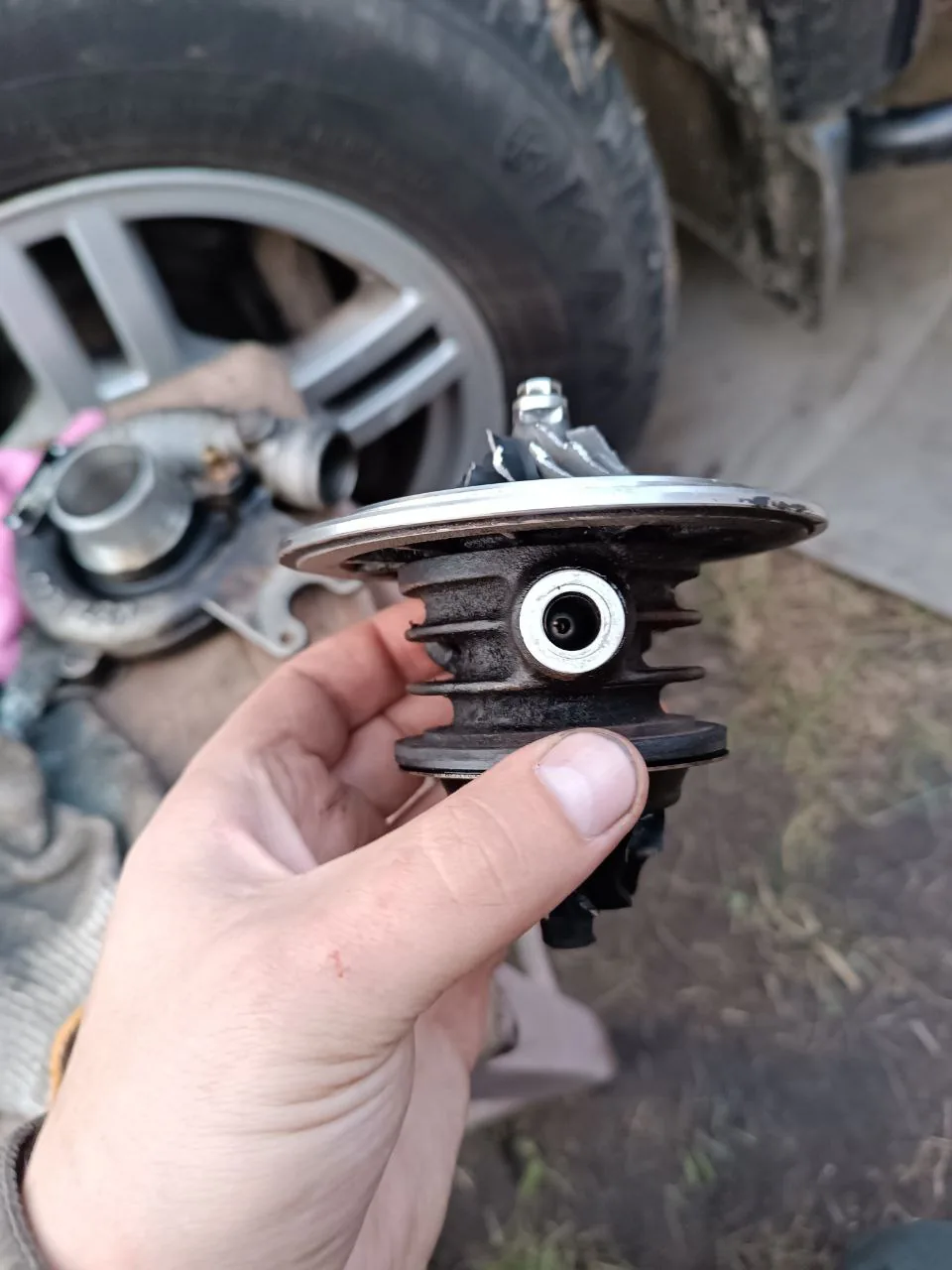

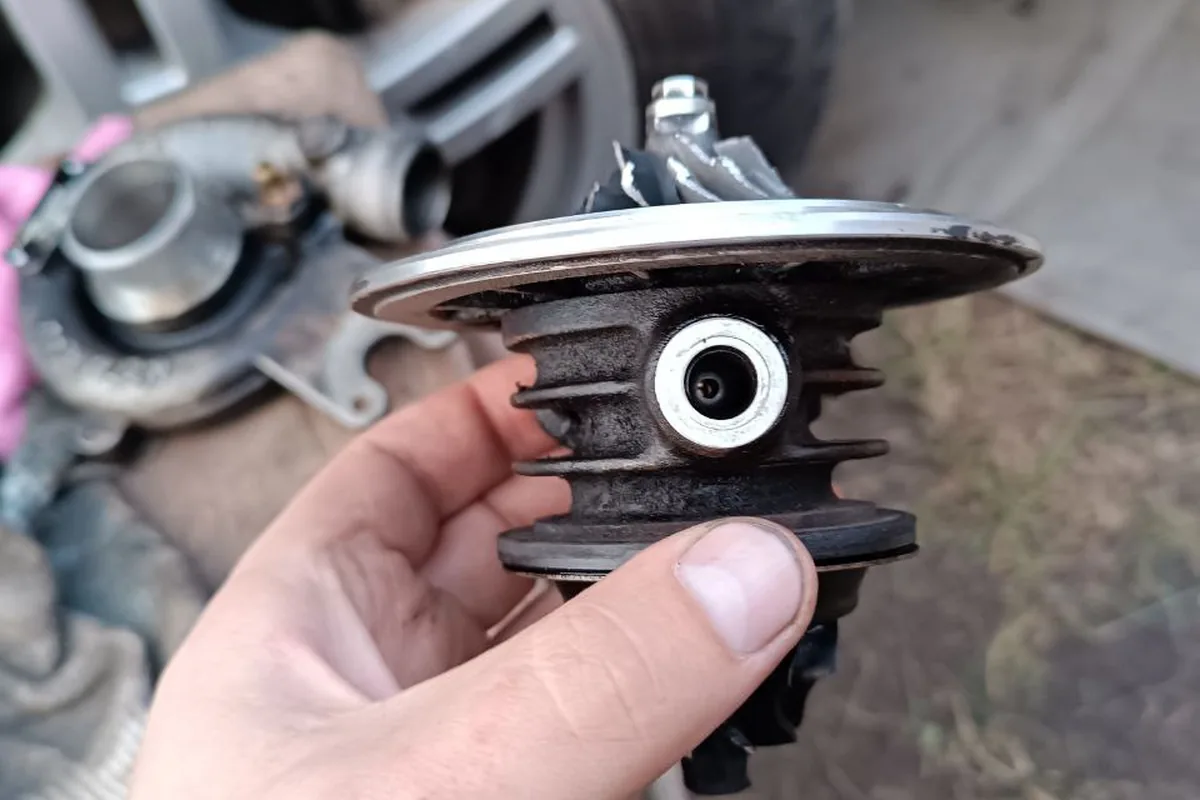

Картридж турбины на ЗМЗ-514 владелец искал отдельно, чтобы не менять турбину целиком.

• Датчик расхода воздуха — чистка или замена, проверяется сканером.
• Патрубки интеркулера — трещина или слетевший хомут дают свист и провал тяги. Владелец, у которого ломалась турбина, первым делом советует искать там.
• EGR — забитый клапан; многие его глушат, но это меняет экологию мотора и требует прошивки.
• Форсунка, которая «льёт» — проверяется на стенде или по коррекциям на диагностике.

Если тяга пропала на 4–5-й передаче при чистых сетках в баках, следующие в очереди — турбина и её актуатор.

Турбина: масло, люфт, прокладка

Турбина ЗМЗ-51432 гонит масло при люфте в картридже и течёт по прокладкам. Найти картридж труднее, чем снять турбину: мастер из Ростова-на-Дону ждал его из Москвы, а прокладку между коллектором и турбиной искал по всему городу.

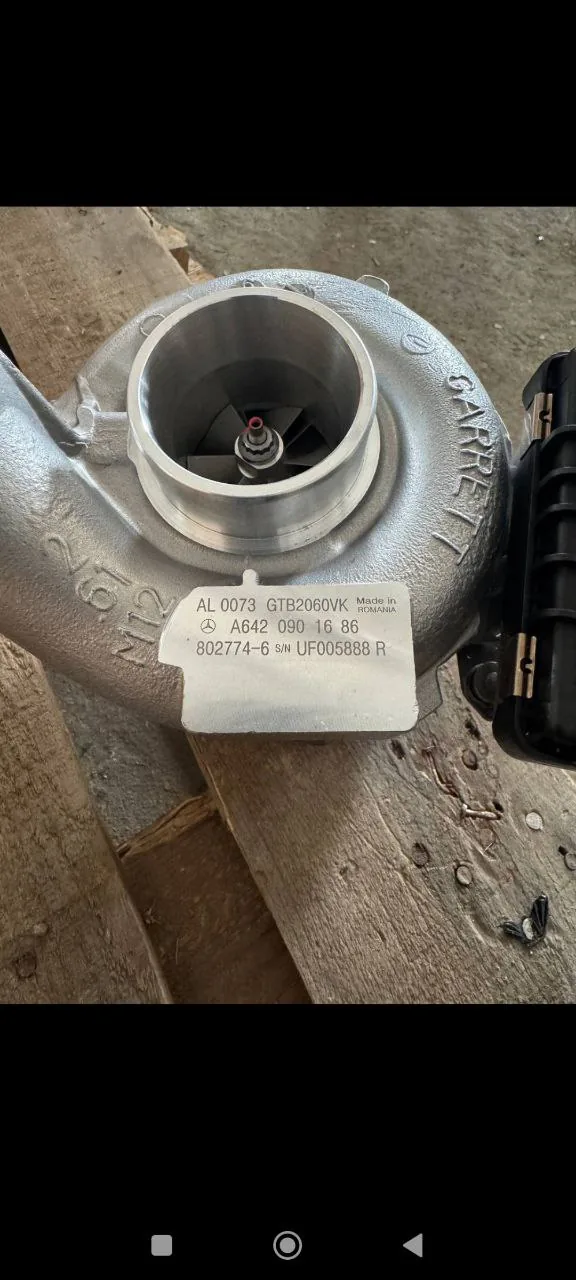

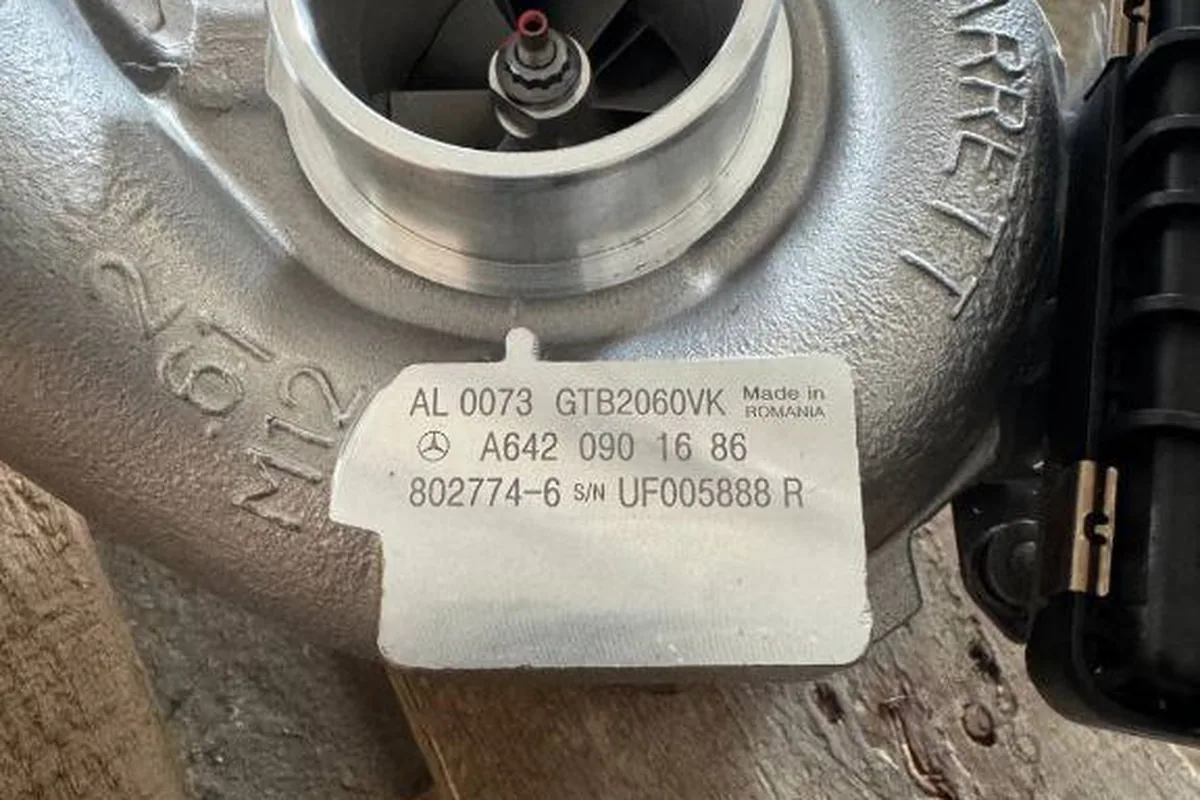

Владелец ЗМЗ-514 спрашивал, подойдёт ли на его мотор турбина Garrett от другого дизеля.

Машина 2012 г.в., двигатель ЗМЗ 514.32, турбина F-Diesel turbocharger HP48X3501. Люфт в картридже очень большой. Гнала масло. Ищу картридж, может есть у кого или знает, где купить?

Если масло уходит, а снаружи сухо, его ищут в патрубках интеркулера: там собирается то, что гонит турбина. Замена или ремонт картриджа обычно дешевле новой турбины, если найдётся картридж под вашу модель.

Рампа и форсунки

Топливная рампа ЗМЗ-51432 течёт, а новую в 2025 году владелец не мог купить месяц: заказы отменялись один за другим. Выход, который советуют другие, — восстановление рампы в мастерской, которая специализируется на этом моторе.

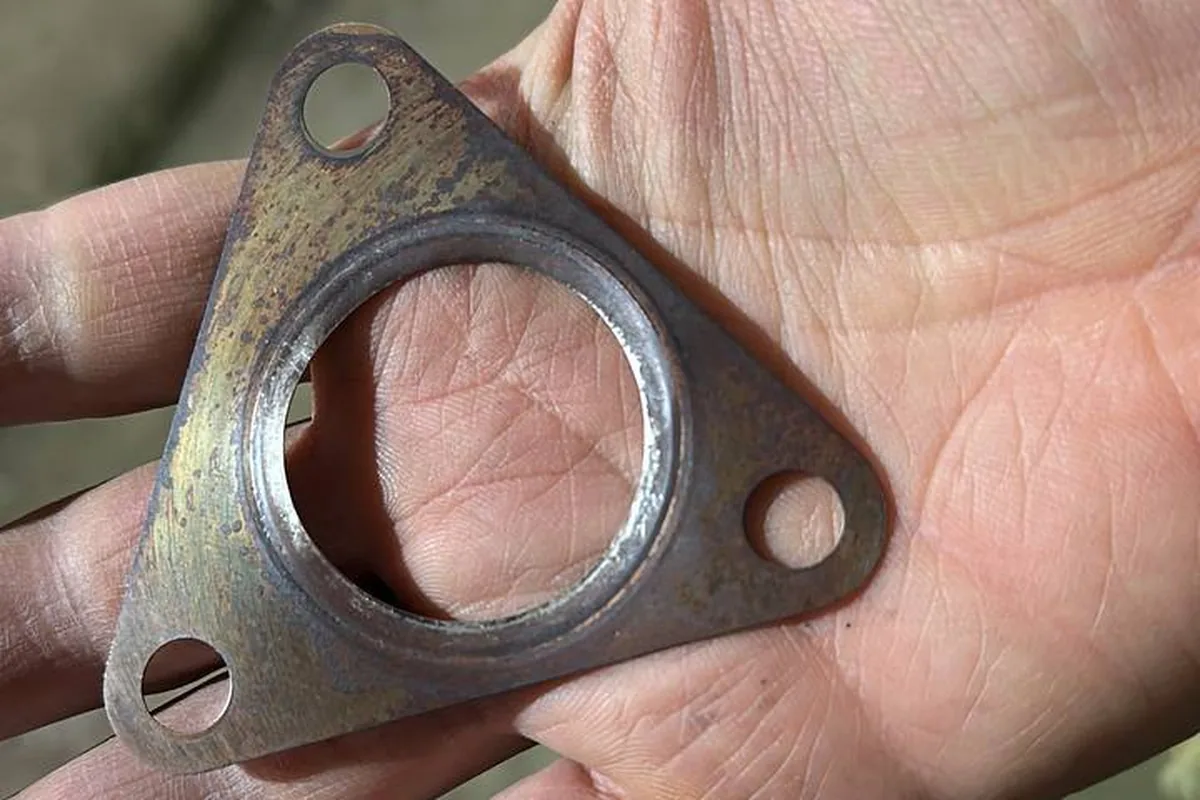

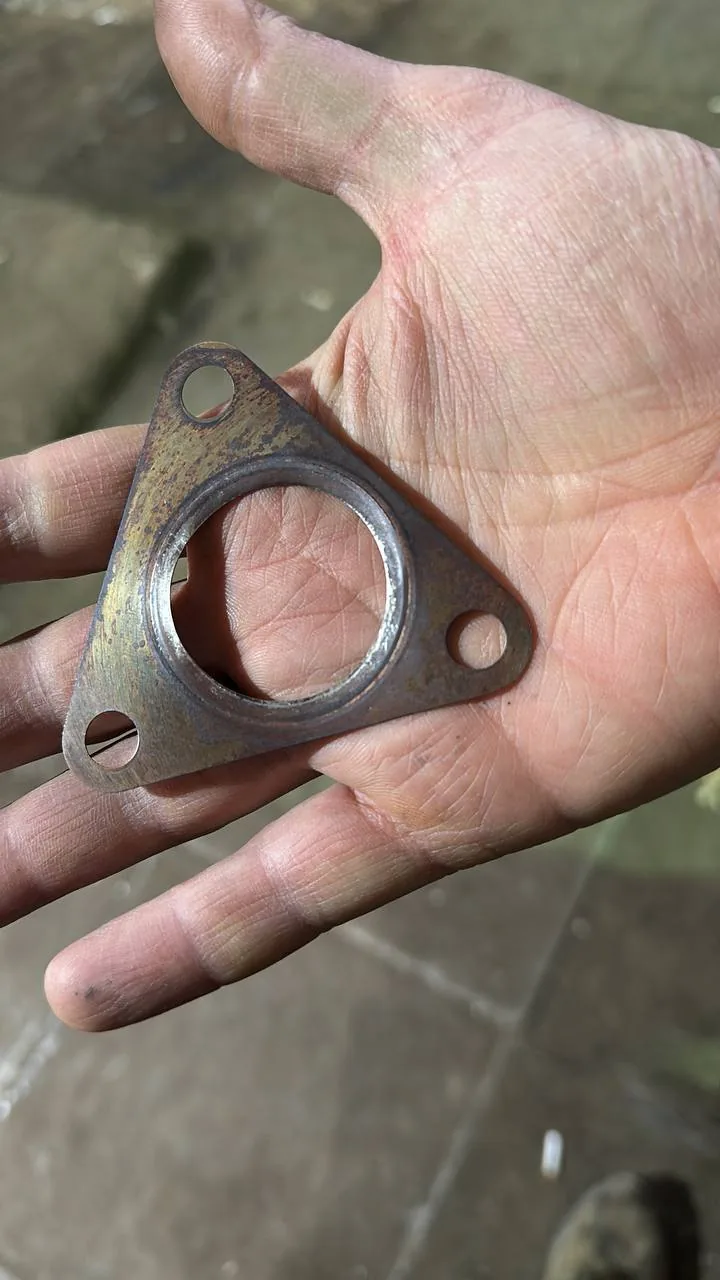

Прокладку турбины ЗМЗ-514 владелец долго не мог найти в продаже.

С форсунками главная опасность — ремонт. Посадочные гнёзда форсунок обрабатывают специальными развёртками: для торца и для стенок. Если мастер возьмёт не ту, гнездо испорчено. Владелец, который пробовал поставить под форсунку медную шайбу вместо штатной, пишет, что она не держит. Проверка форсунок без стенда — по коррекциям на диагностике, обратке и дыму.

Зимний пуск

У ЗМЗ-51432 нет штатного подогрева топливного фильтра, поэтому зимой всё решают солярка, аккумулятор и подогреватель. Опыт владельцев расходится ровно по топливу.

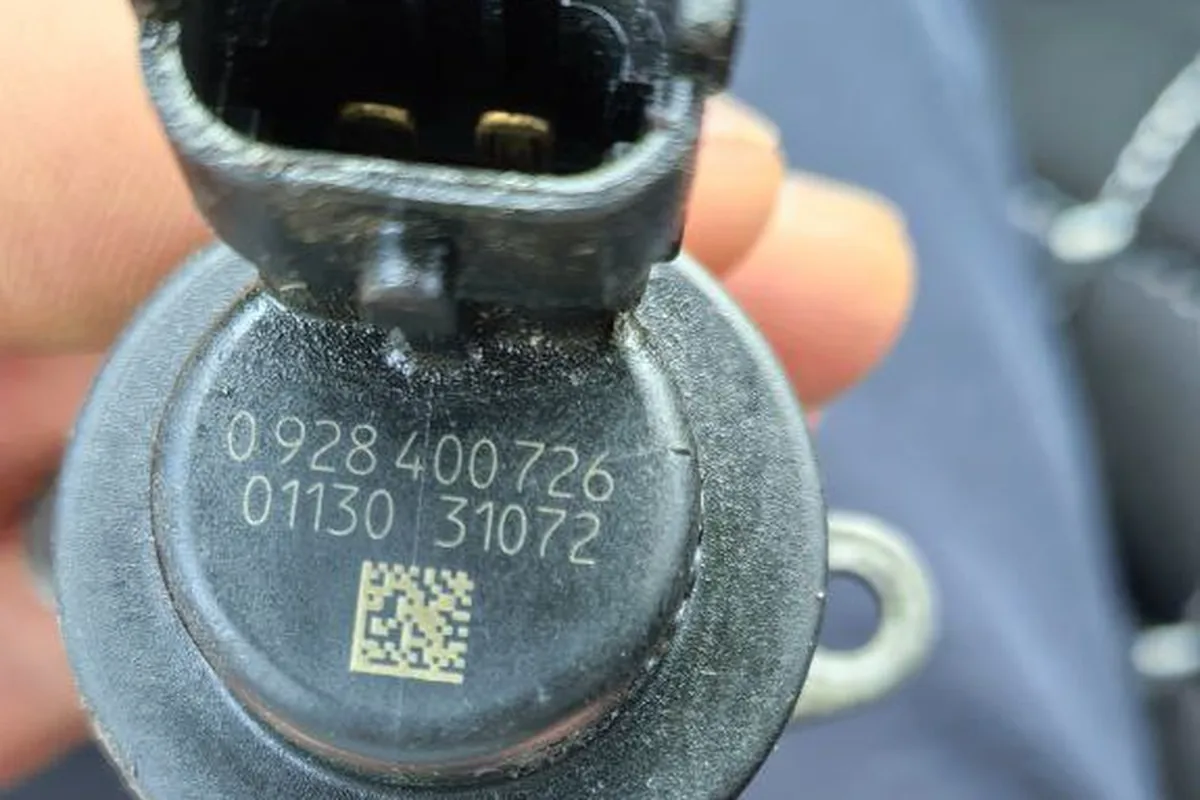

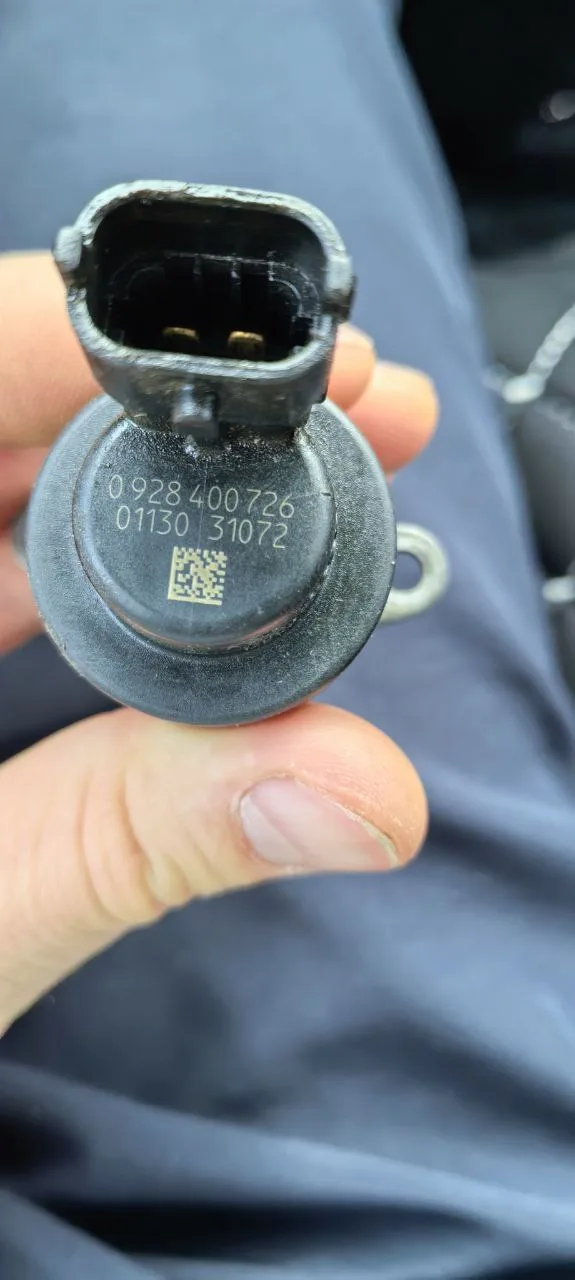

Сдохший дозатор подавал вдвое больше топлива, тяга пропадала после 80 градусов, а чек при этом даже не загорался.

У меня с хорошим АКБ и с зимней солярой он в −28 не завёлся. Это Подмосковье, морозы бывают до 30, но редко.

Кстати, обратил внимание: дизель ТАНЭКО — и нормально заводится до −30.

Тот же подмосковный владелец раньше не завёлся и в −23 на зимнем ДТ, в котором его убедили на заправке. Отсюда практичные меры: заправляться на одной проверенной станции, ставить подогрев фильтра, держать заряженный аккумулятор. Новый владелец Патриота 2012 года с ЗМЗ-514 в −10 завёлся, заглох и запустился снова только после подкачки ручной помпой — так ведёт себя загустевшее или завоздушенное топливо.

Другой владелец Патриота 2012 года описывает утренний незапуск: стартер крутит, из выхлопной валит белый дым, с толкача заводится, а днём всё в порядке. Ему советовали проверить клапан на топливной рейке и уход топлива за ночь; чем кончилось, он не написал. Общий порядок проверки — в статье «Не заводится», про подогреватели — в отдельной статье.

Какое масло льют в ЗМЗ-51432

Заводской спецификации в документах Патриота нет. У Ивеко руководство требует ACEA не ниже B2/B3, но это другой мотор. Что льют владельцы ЗМЗ-51432:

У меня ЗМЗ 51432. Минимально допустимо по паспорту 5W-30. Залито на зиму Татнефть Ultra 5W-30. Полёт нормальный.

Если мотор начал есть масло, а течей нет, первые подозреваемые — турбина и интеркулер. Масло для бензиновых версий разобрано в статье про масло в двигателе, его объёмы к дизелю не относятся.

Если мотор тянет плохо: с чего начинать

1. «Чек» и потолок около 2000 об/мин → сканер, давление в рампе → сетка в баке, фильтр, солярка, бак.
2. Чёрный дым на разгоне → ДМРВ, патрубки интеркулера, EGR, форсунки.
3. Масло уходит, снаружи сухо → люфт турбины, масло в интеркулере.
4. Мокрая рампа → восстановление или замена, запчасть ищите заранее.
5. Не заводится в мороз → топливо и фильтр, аккумулятор, подкачка ручной помпой, подогреватель.
