Кондиционер на УАЗ Патриот: почему не холодит, сколько фреона, компрессор и течи
← УАЗ Патриот рестайлинг (05.2012 — н.в.)
Короткий ответ. Если кондиционер Патриота не холодит, в первую очередь проверяют количество фреона и работу вентилятора, а уже потом компрессор. Система на R134a. Сколько фреона в неё заправляют, в руководстве не написано, это указано на наклейке под капотом со стороны пассажира. Владельцы машин 2021 года называют 480 ± 20 г, а у климатической установки Delphi 3163-8100006-10 в паспорте стоит максимум 850 г и 230 ± 10 см³ масла PAG. Заправляют всегда по массе после вакуумирования. Руководство оговаривает особенность, которую часто принимают за поломку: при долгой работе на холостых и под большой нагрузкой компрессор часто отключается, чтобы мотор не перегрелся (РЭ 2024, стр. 113).
Сколько фреона и как заправлять
Цифры по заправке у владельцев расходятся, и за этим стоят разные климатические установки разных лет.
| Источник | Количество R134a | Комментарий |
|---|---|---|
| Установка Delphi 3163-8100006-10, данные производителя установки | максимум 850 г; масло PAG UCON 244 — 230 ± 10 см³ | цифру привёл владелец по документу Delphi для ЗМЗ-409 |
| Патриот 2021 года, АКПП, заправка у дилера | 480 г | до дозаправки в системе было 320 г |
| Патриот 2021 года, 211 000 км | 480 ± 20 г | за 4 года ушла почти половина |
| Другие владельцы | около 500 г | «по мануалу» |
Вчера тоже первый раз за 4 года заправлял, на пробеге 211 000 км. В системе было 250 грамм из положенных 480 ± 20 грамм.
Точная цифра для вашей машины написана на наклейке на чёрном пластиковом бачке под капотом со стороны пассажира. Поэтому, прежде чем соглашаться на заправку по давлению, найдите наклейку. Когда половина фреона уходит за четыре года, это ещё нормально. Если фреон уходит за сезон, система негерметична, и дозаправка без поиска течи — выброшенные деньги.
Руководство относит все работы с системой к дилеру: хладагент под высоким давлением, при попадании на кожу вызывает обморожение (РЭ 2024, стр. 113).
Не холодит: разбор по симптомам
Холодит на ходу, но не на холостых. Отчасти это заложено конструкцией: пульт управляет компрессором по температуре испарителя. Он включается, только если воздух на выходе испарителя не холоднее 7 °C, и отключается при 4 °C и ниже. В жаре и пробках компрессор ещё и отключается ради мотора. Руководство советует в таких условиях снизить скорость вентилятора, выставить минимальную температуру и включить рециркуляцию (РЭ 2024, стр. 112–113).
На холостых и при движении компрессор включается и выключается периодически вместе с левым электровентилятором. Температура на выходе из дефлекторов должна быть от 6 до 10 градусов при +20 на улице. На ходу у меня дует +5, на холостых от 7 до 8 градусов при +25 на улице. Пару дней назад замерял.

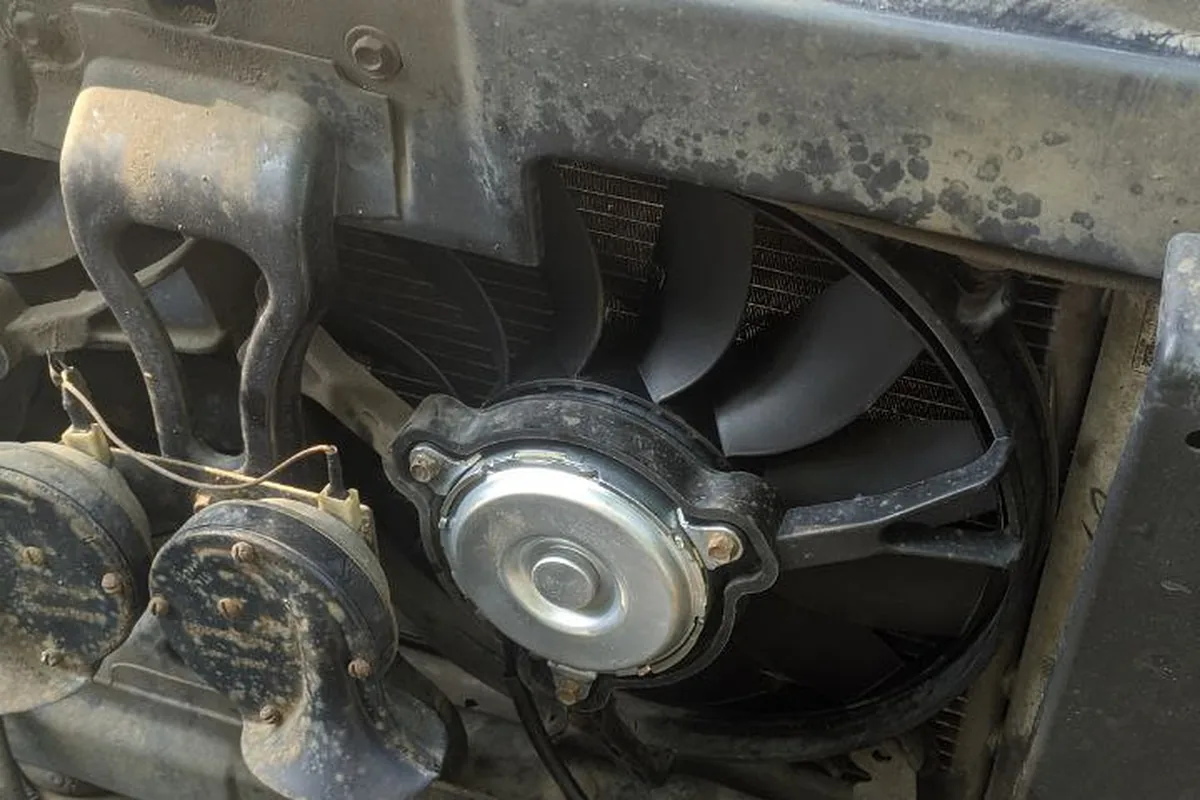

Если на холостых из дефлекторов идёт тёплый воздух, проверьте три вещи: крутится ли вентилятор перед радиатором при включении кондиционера (он должен запускаться вместе с муфтой), чист ли конденсатор, достаточно ли фреона. Грязный конденсатор перед радиатором охлаждения — частая причина: владелец Патриота 2017 года с такой жалобой получил совет промыть радиатор, и тому, кто это советовал, промывка помогла. Про вентиляторы, вискомуфту и радиатор подробнее в статье об охлаждении.

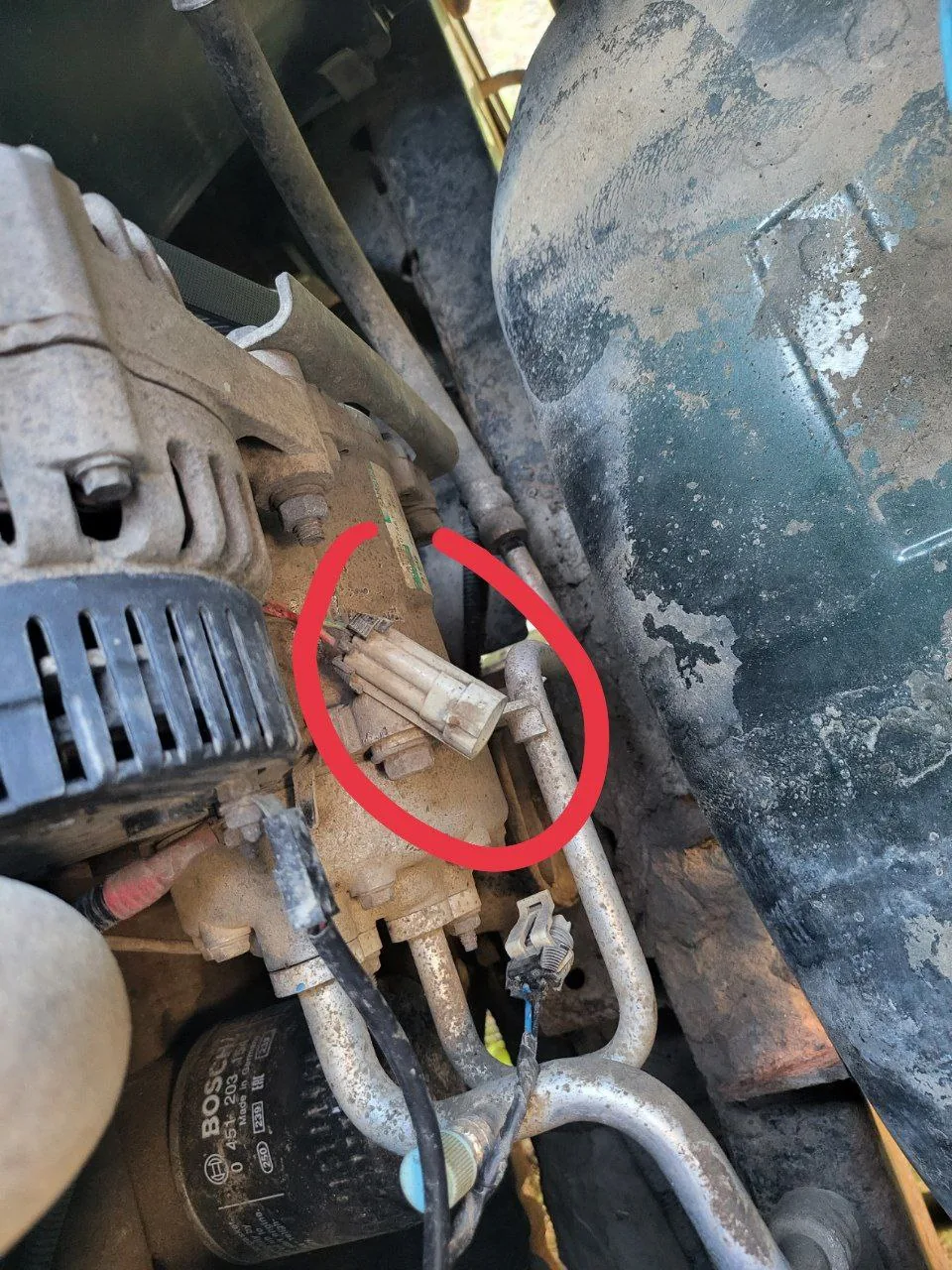

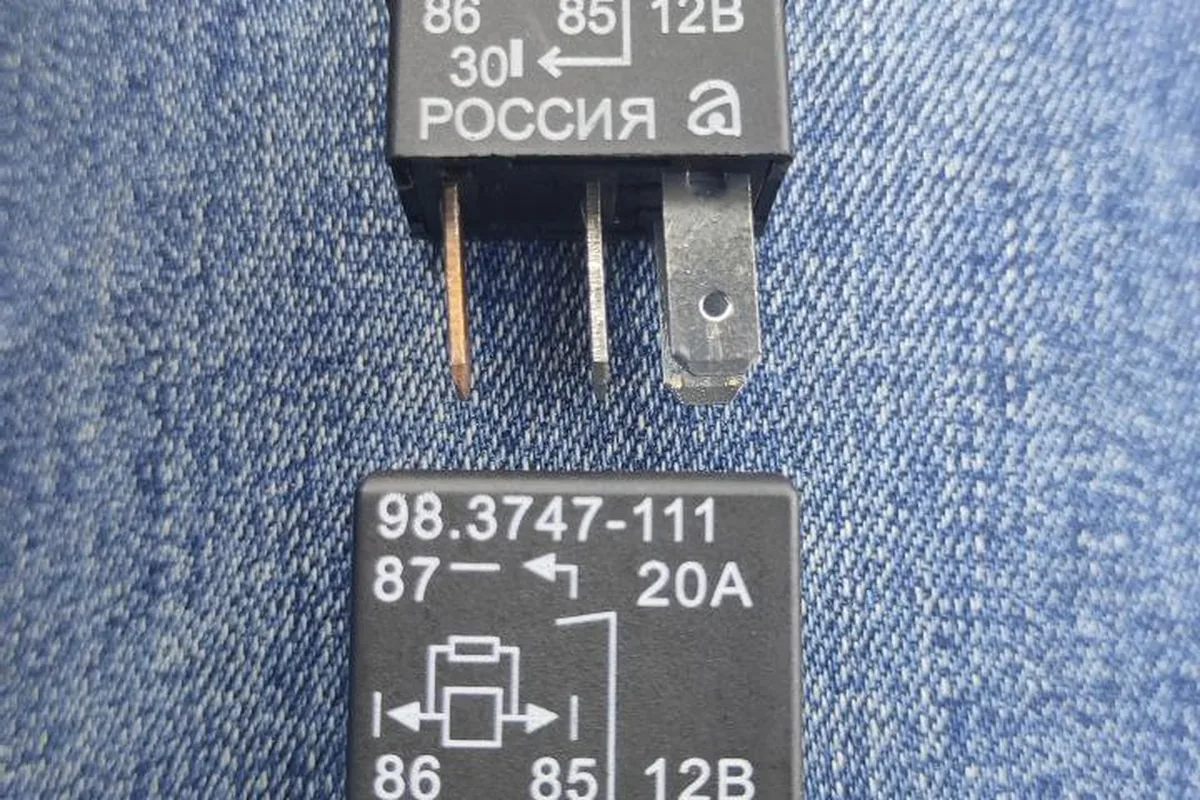

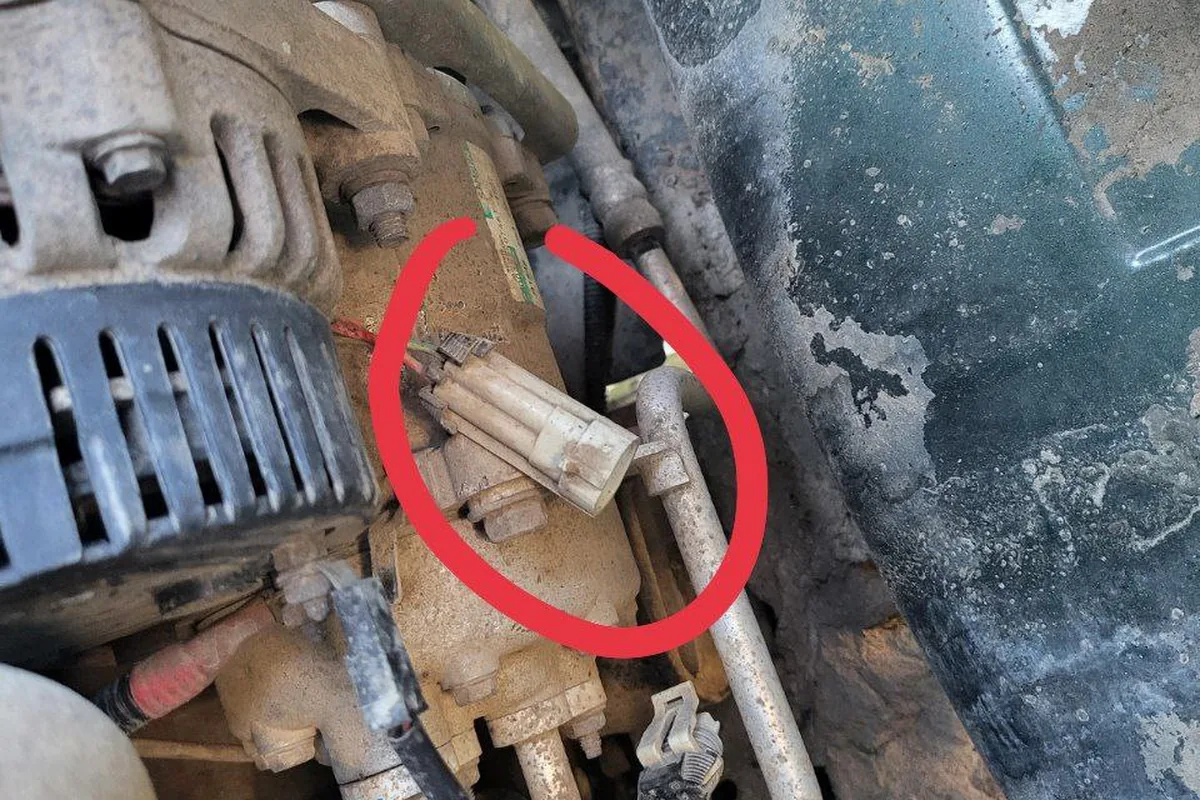

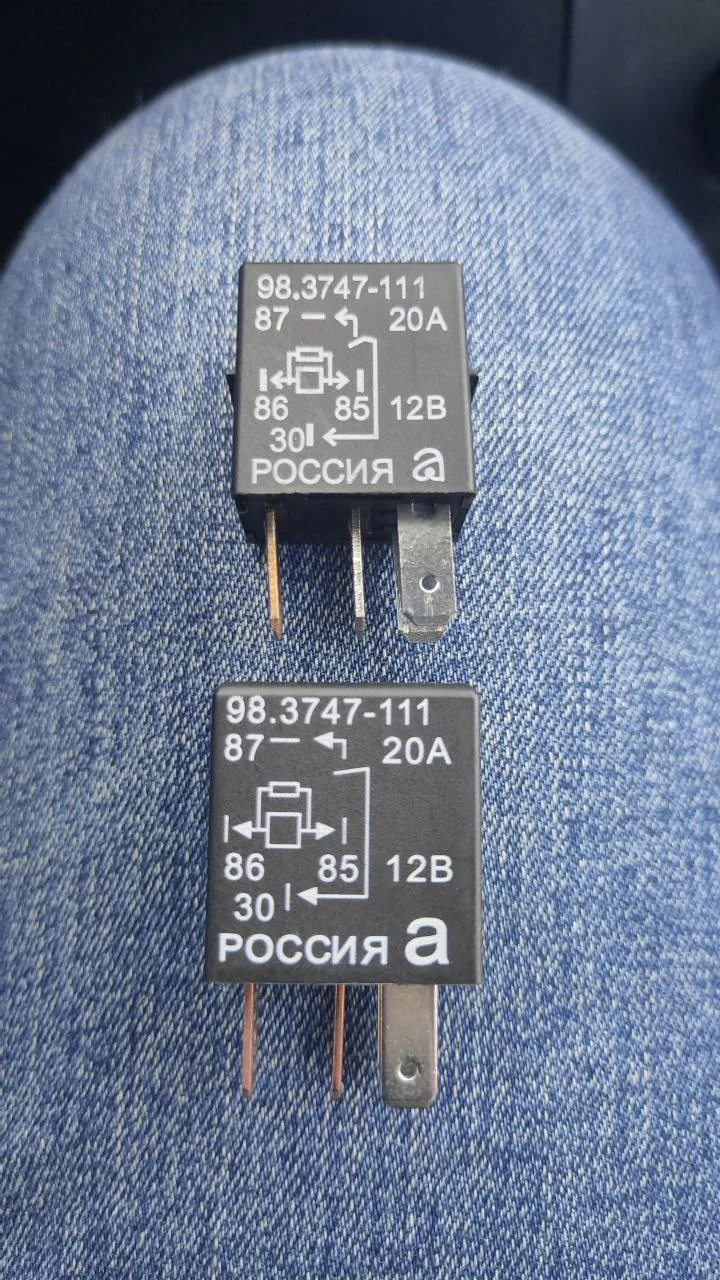

Компрессор не включается совсем. Сначала предохранители: на машинах с новой панелью это Fb3 на 10 А и реле R6 в салонном блоке, на ранних — отдельный блок справа под капотом с F1 на 7,5 А для муфты. Где они стоят, смотрите в статье о предохранителях. Дальше — разъём у компрессора: провод выходит из него сантиметров на десять и соединяется с жгутом слабой клеммой, которая окисляется. Если и там всё в порядке, компрессор не включит слишком низкое давление: датчик давления хладагента запрещает пуск, когда фреона мало.
Обмерзает толстая трубка. Это магистраль низкого давления, и если она покрывается льдом, испаритель переморожен.
Толстая трубка — это пар низкого давления. Причины: забит, грязный испаритель кондиционера в салоне; скорее всего не работает, упал, не достаёт до испарителя датчик температуры испарителя, переморажиает, и дальше всё по цепочке; не хватает фреона — но сразу не ведись, если кондиционерщик скажет «давай дольём» без проверки первых двух причин.
Холодный воздух есть, но в салон идёт тёплый. Виновата не холодильная часть, а заслонка смешивания воздуха в отопителе. У владельца Патриота 2019 года из дефлекторов дуло горячим даже на минимальной температуре. Как устроены заслонки и краны, разобрано в статье о печке.
Компрессор: какие стояли и сколько стоят

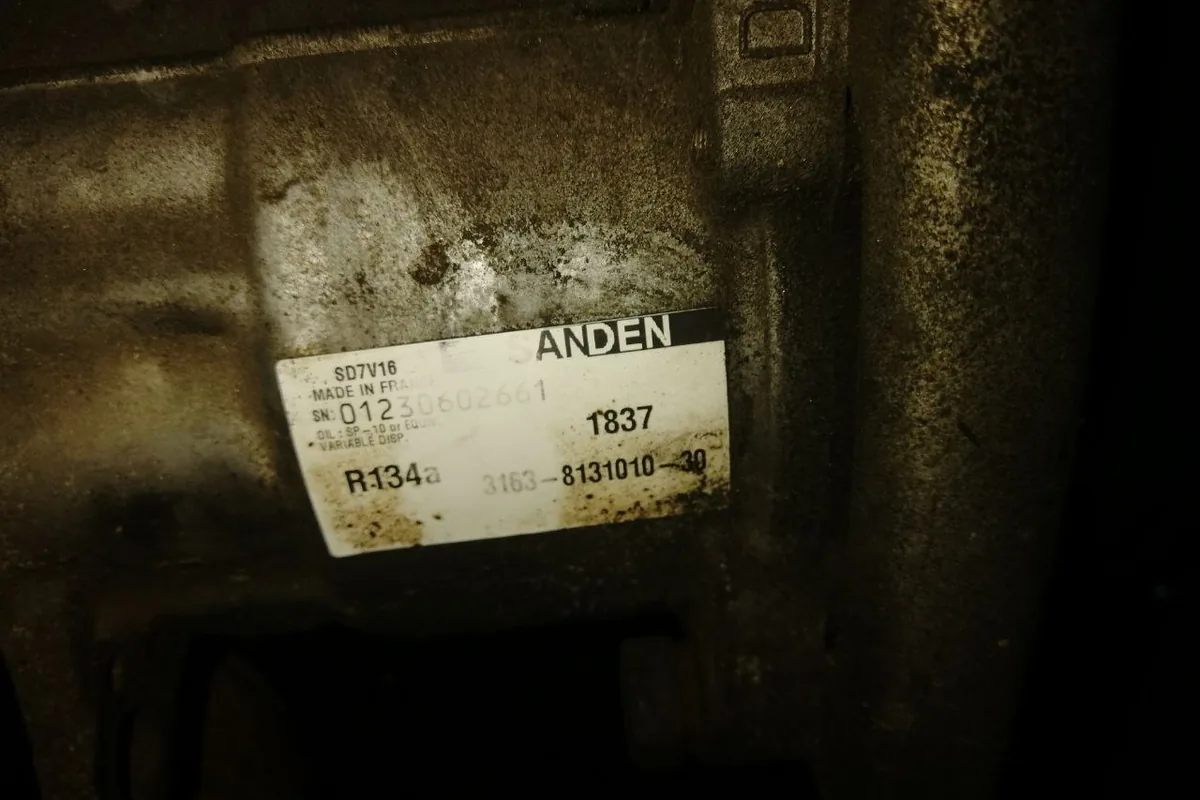

На Патриот ставили по меньшей мере четыре разных компрессора, и при замене важно знать свой. Владельцы называют Delphi SP-15 (машины до мая 2012 года, вертикальные выходы с резьбой), Sanden SD7V16, после 2017 года — ещё один тип (у него шкив держится на болте, а не на гайке), а на машине 2023 года стоял Estra SP-17. Один владелец упоминает и Erae. Прежде чем покупать компрессор с другого года, сверьте крепление и штуцеры.
| Что | Цена по отчётам владельцев |
|---|---|
| Компрессор новый в магазинах запчастей УАЗ (2025) | 60 000–105 000 ₽ |
| Компрессор оригинальный, машина 2024 года (2026) | около 80 000 ₽ |
| Компрессор-аналог на маркетплейсе (2025) | от 28 000 ₽ |
| Компрессор б/у с объявления (2021) | 5 500 ₽ |
| Радиатор кондиционера (2021) | 7 500 ₽ |
| Замена радиатора кондиционера с работой, фреоном и маслом (2020) | около 10 000 ₽ |
| Диагностика и заправка у кондиционерщиков (2023) | диагностика 1 500 ₽, заправка 2 500 ₽ |
Чаще всего у компрессора ломается не он сам, а подшипник шкива муфты: гул или свист на работающем моторе даже с выключенным кондиционером. Подшипник меняют, не снимая компрессор с мотора. Если в дороге подшипник заклинило, машину можно довезти на коротком ремне в обход компрессора, но длину такого ремня владельцы называют по-разному, так что его подбирают заранее по месту. Свист ремня при включении кондиционера — это почти всегда проскальзывание ремня 6PK2100, а не компрессор: об этом в статье о приводном ремне. Генератор на машинах с кондиционером мощнее: 110–120 А против 80 А без него (РЭ 2024, стр. 12).
Где течёт
- Радиатор кондиционера (конденсатор). Он стоит первым и ловит камни. Бывает и случай хуже: у владельца вентилятор охлаждения начал задевать радиатор и протёр его насквозь.

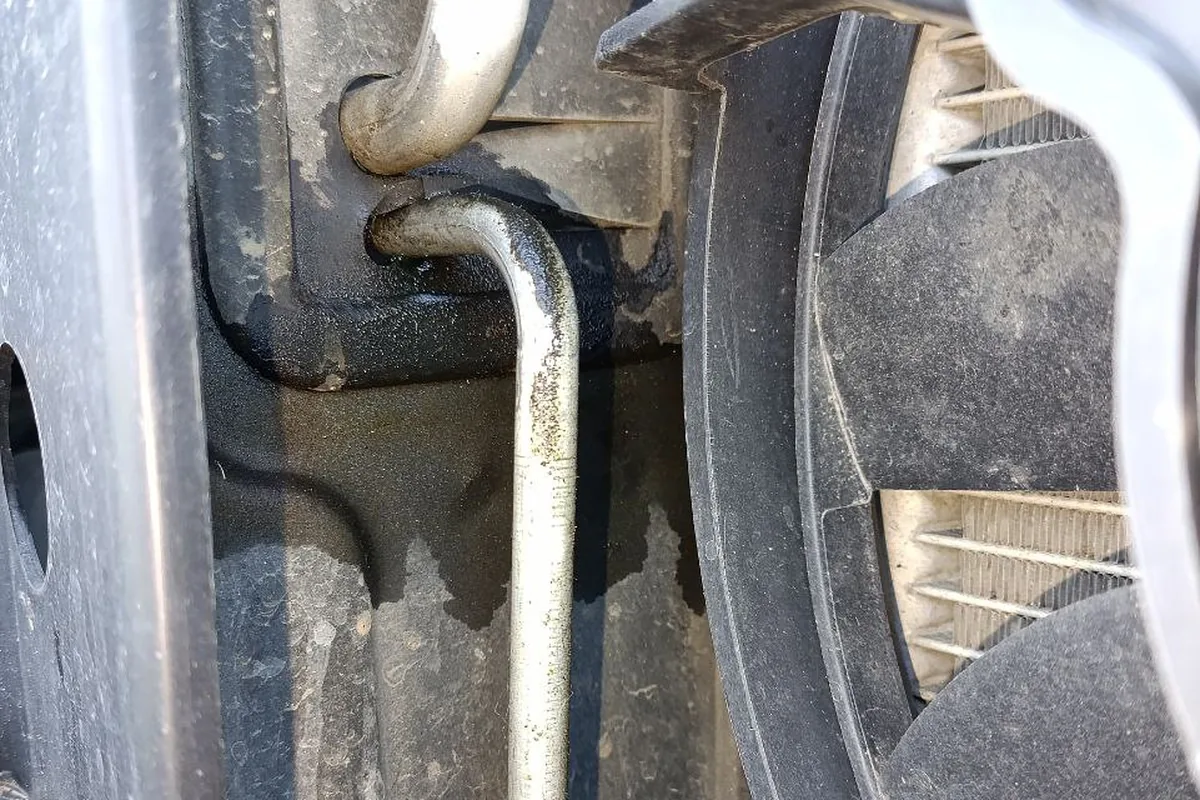

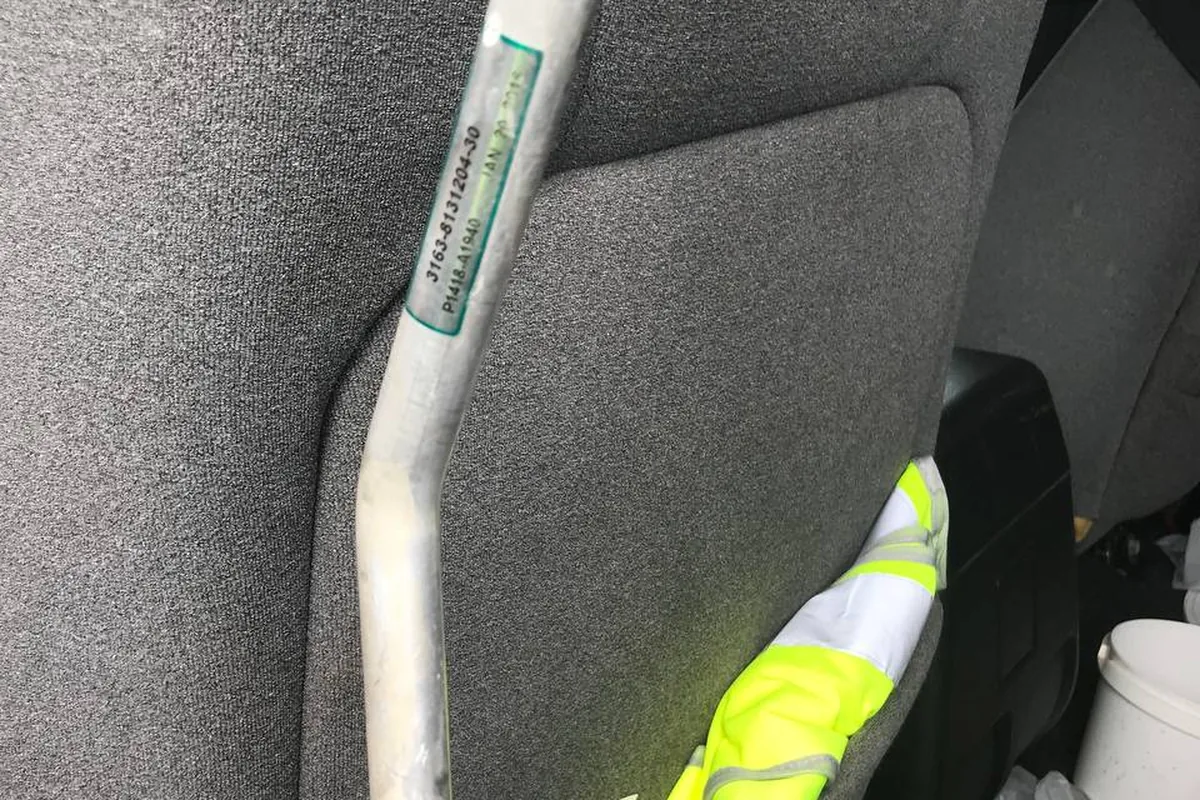

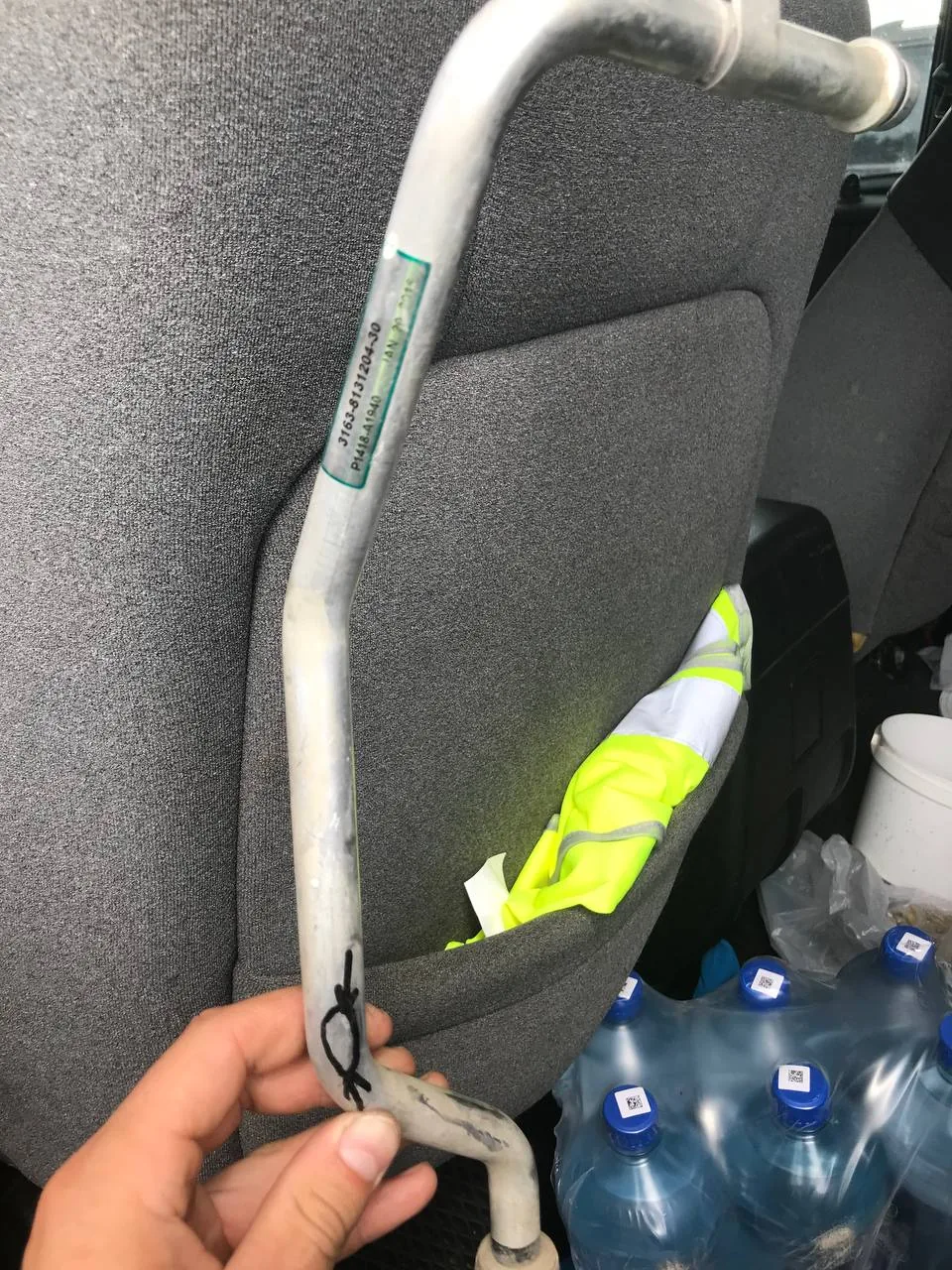

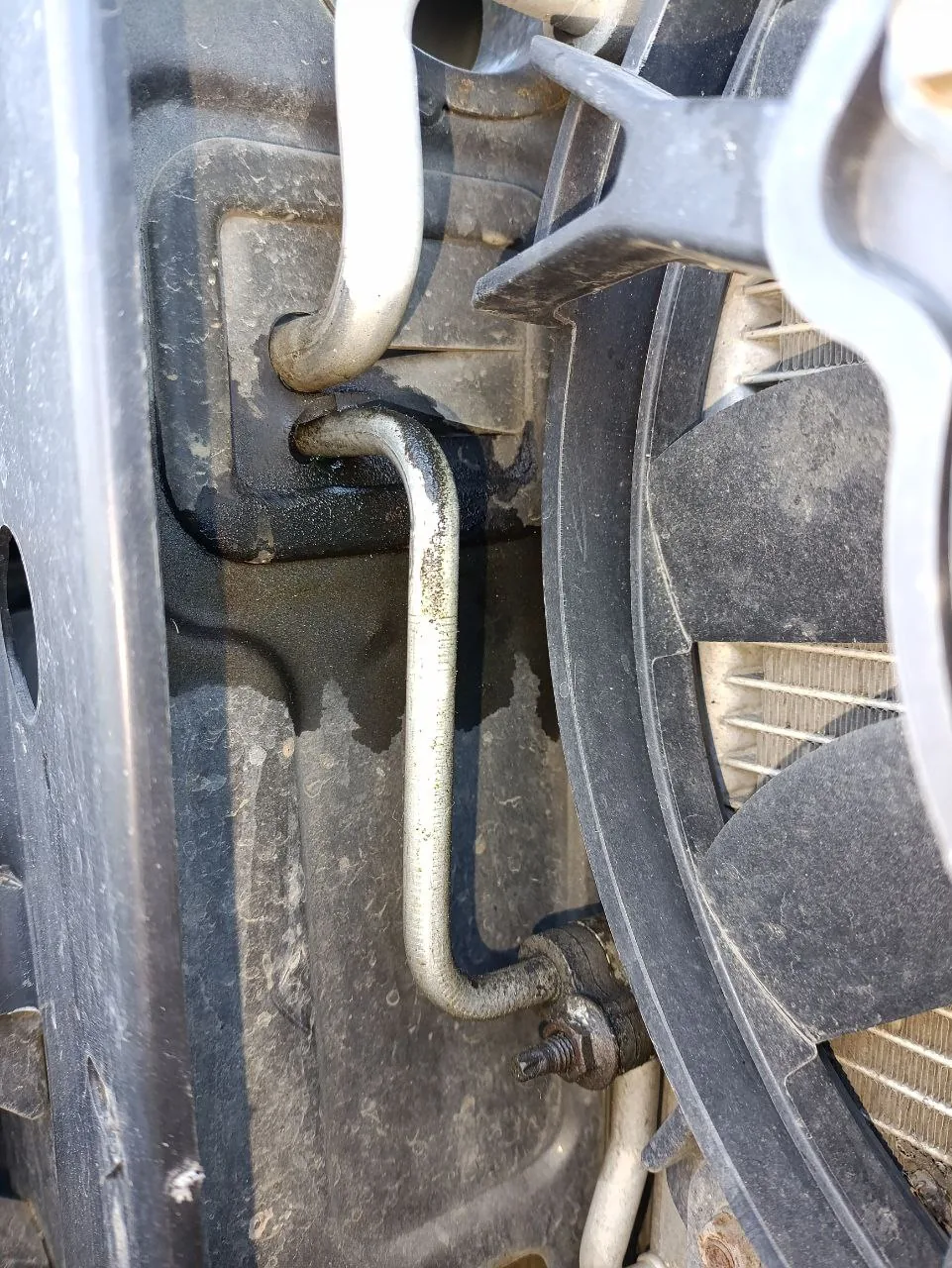

- Трубки под капотом. Тонкая трубка к конденсатору протирается о соседние детали, а оригинальные трубки дорогие. Мокрое пятно на трубке не у соединения — признак потёртости.
- Сальник компрессора. Заменить его можно отдельно.

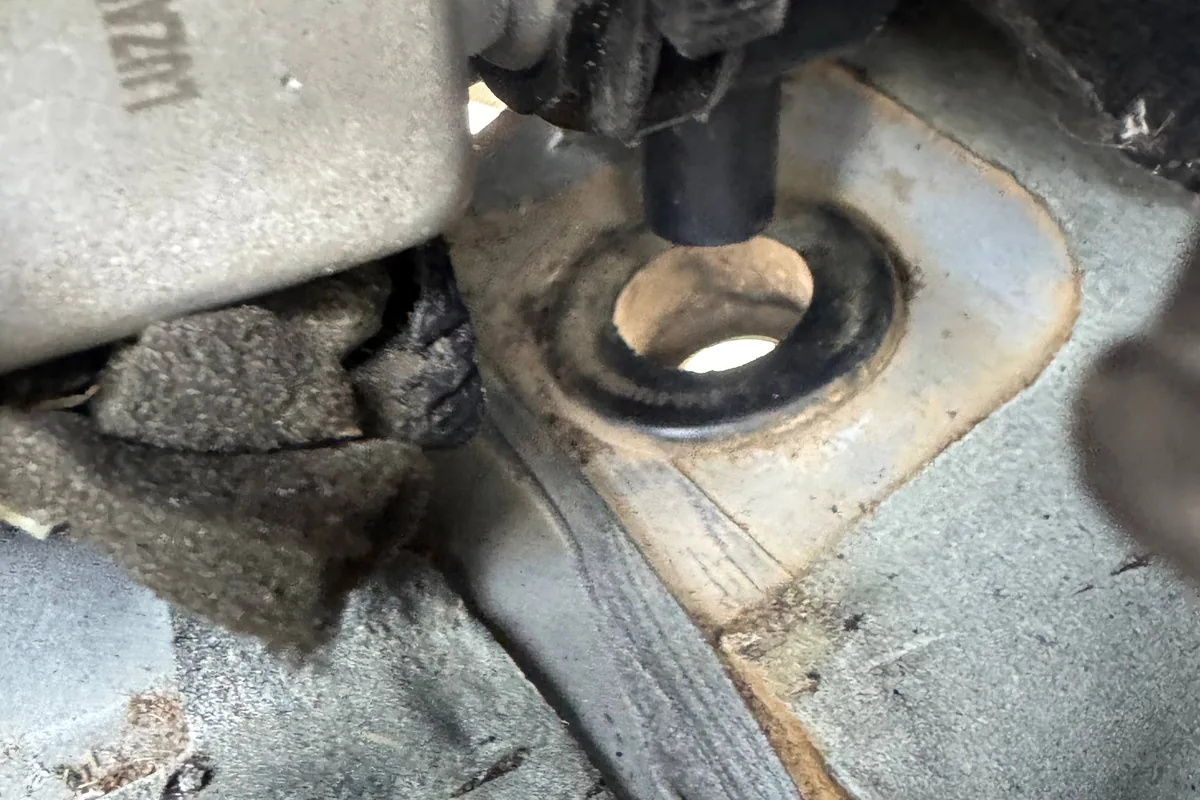

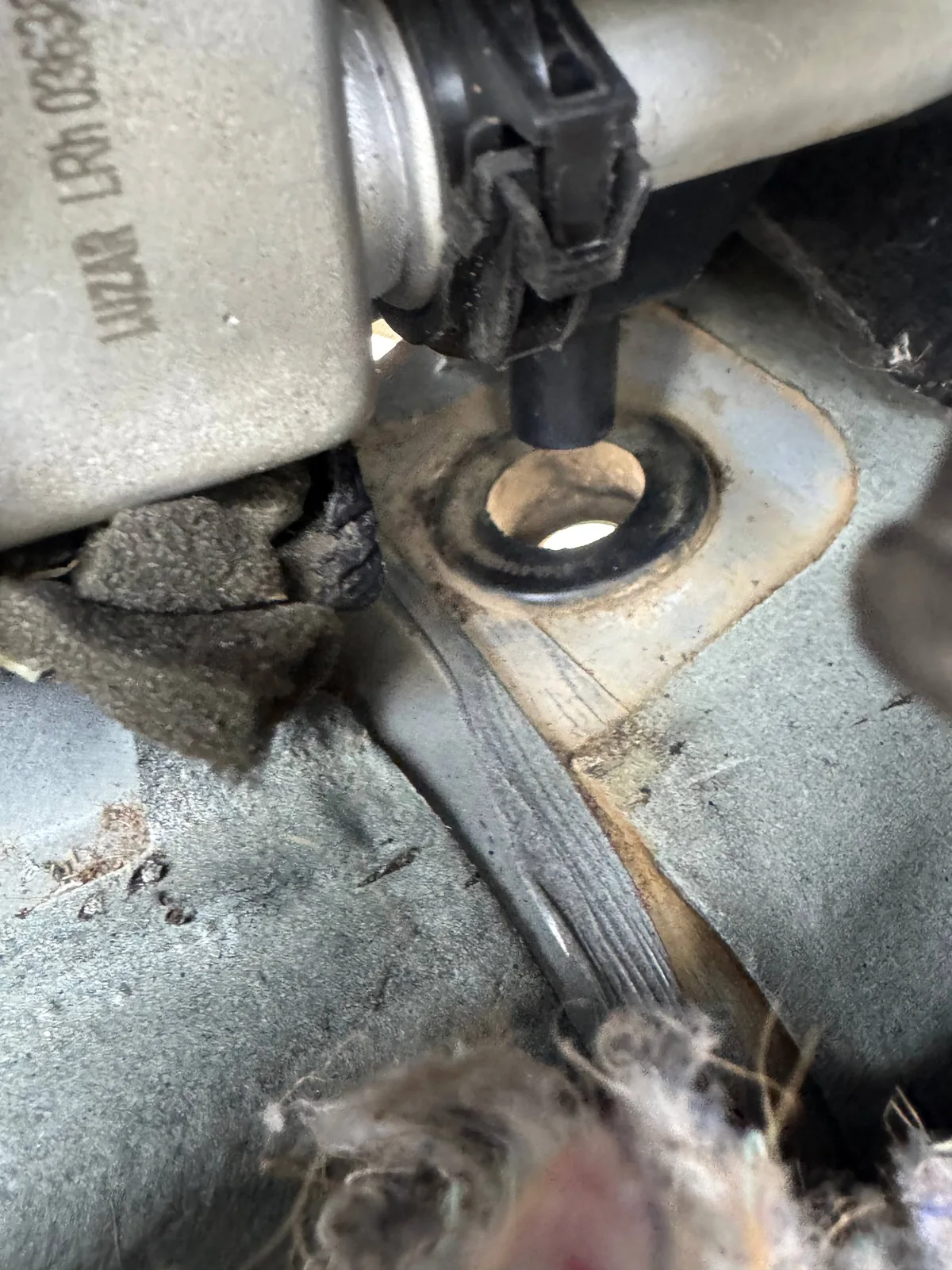

- Вода в ногах пассажира. Это не фреон, а конденсат из испарителя, когда дренажная трубка слетела или забита. При работе кондиционера в жару из неё под машину должна капать вода, а в прохладную погоду может и не капать.
Причина была в радиаторе. Потёк радиатор кондиционера, а почему потёк? Потому что вентилятор охлаждения стал тереться прямо о радиатор и перетёр его до дыр.
Правильная заправка на любом Патриоте начинается со старого фреона: его откачивают, взвешивают и только потом вакуумируют систему. Если откачали половину нормы, фреон где-то уходит: заправьте с ультрафиолетовой краской и через пару недель посмотрите лампой трубки, конденсатор и компрессор. Заправлять «по давлению на глаз» нельзя: перезаправленная система даёт высокое давление на горячую, муфта проскальзывает, а компрессор изнашивается. И не забывайте про зиму: раз-два в месяц включайте кондиционер на 5–10 минут на прогретой машине, чтобы масло разошлось по уплотнениям. Это требование руководства, а не прихоть.
Прежде чем ехать к кондиционерщикам
- Прочитайте на наклейке под капотом со стороны пассажира, сколько фреона положено вашей машине, и назовите эту цифру мастеру.
- Включите кондиционер на прогретом моторе и посмотрите, щёлкает ли муфта и крутится ли вентилятор перед радиатором.
- Посмотрите на конденсатор спереди: нет ли грязи, пуха, вмятин и масляных пятен.
- Если муфта не включается, проверьте предохранитель, реле и разъём у компрессора.
- Попросите откачать и взвесить старый фреон. Норма на месте — ищите причину в вентиляторе, датчике испарителя или заслонке. Недостача — ищите течь до заправки.
