Лампочки Лада Ларгус: какие лампы стоят в фарах и фонарях, таблица по местам до и после рестайлинга
← Лада Ларгус рестайлинг (07.2019 — н.в.)
Короткий ответ. До рестайлинга в фаре Ларгуса стоит одна лампа H4 60/55 Вт: она светит и ближним, и дальним. В противотуманках стоит H11 на 55 Вт, в передних поворотниках PY21W, в габаритах W5W. В заднем фонаре стоп-сигнал и габарит — одна двухнитевая лампа P21/5W, задний ход и задний противотуманный — P21W. У рестайлингового Ларгуса с 2021 года (FL) фары другие. По словам владельцев, ближний там на лампе H7, дальний на отдельной H1, а дневные ходовые огни и габарит делят одну двухнитевую W21/5W.
Типы ламп для машин до рестайлинга взяты из руководства по эксплуатации и двух ремонтных книг 2012 года, все три источника совпадают. Рестайлинг 2021 года в этих документах не описан. Колонка про FL в таблице составлена по ответам владельцев, которые сами меняли лампы в этих фарах.
Таблица: какая лампа где стоит
| Место | До 2021 года (документы 2012 г.) | FL с 2021 года (по владельцам) |
|---|---|---|
| Спереди | ||
| Ближний свет | H4 60/55 Вт, общая с дальним | H7, отдельная лампа |
| Дальний свет | та же H4 | H1, отдельная лампа |
| Габарит | W5W, 5 Вт | W21/5W, одна двухнитевая лампа на ДХО и габарит |
| Дневные ходовые огни | штатно нет | та же W21/5W |
| Поворотник | PY21W, 21 Вт | тип владельцы не называли |
| Противотуманные фары | H11, 55 Вт | H11 (несколько владельцев) |
| Боковой повторитель | WY5W, 5 Вт, на крыле | владелец нового Ларгуса пишет, что повторители у него в зеркалах, а в крыльях их нет |
| Сзади | ||
| Стоп-сигнал и габарит | P21/5W, 21/5 Вт | отличий владельцы не описывают |
| Поворотник | PY21W, 21 Вт | — |
| Задний противотуманный (левый фонарь) | P21W, 21 Вт | — |
| Задний ход (правый фонарь) | P21W, 21 Вт | — |
| Дополнительный стоп-сигнал | P21W, 21 Вт | — |
| Подсветка номера | W5W, 5 Вт | — |
| Салон | ||
| Плафон, индивидуальный свет, багажник, бардачок | W5W, 5 Вт | — |

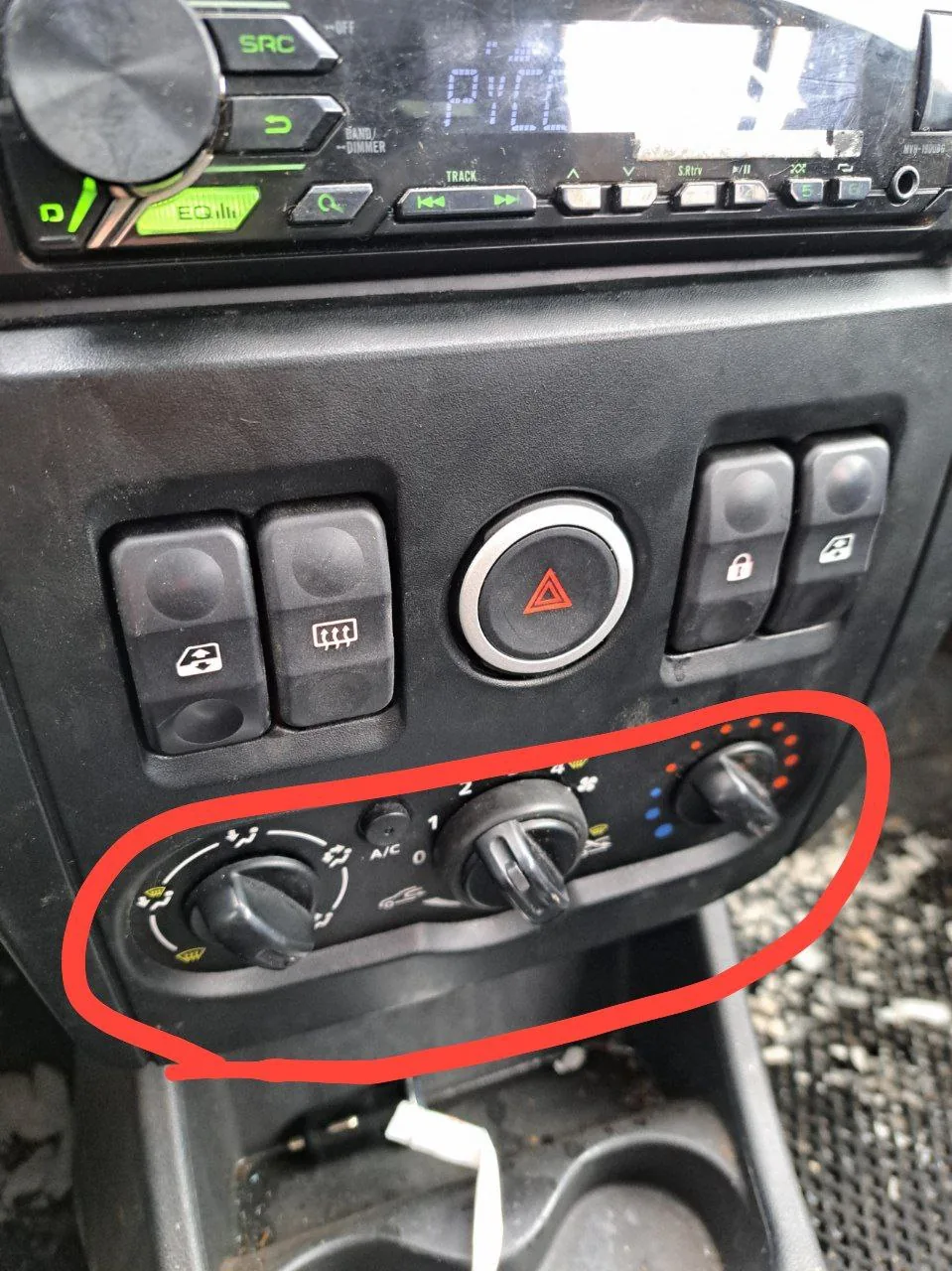

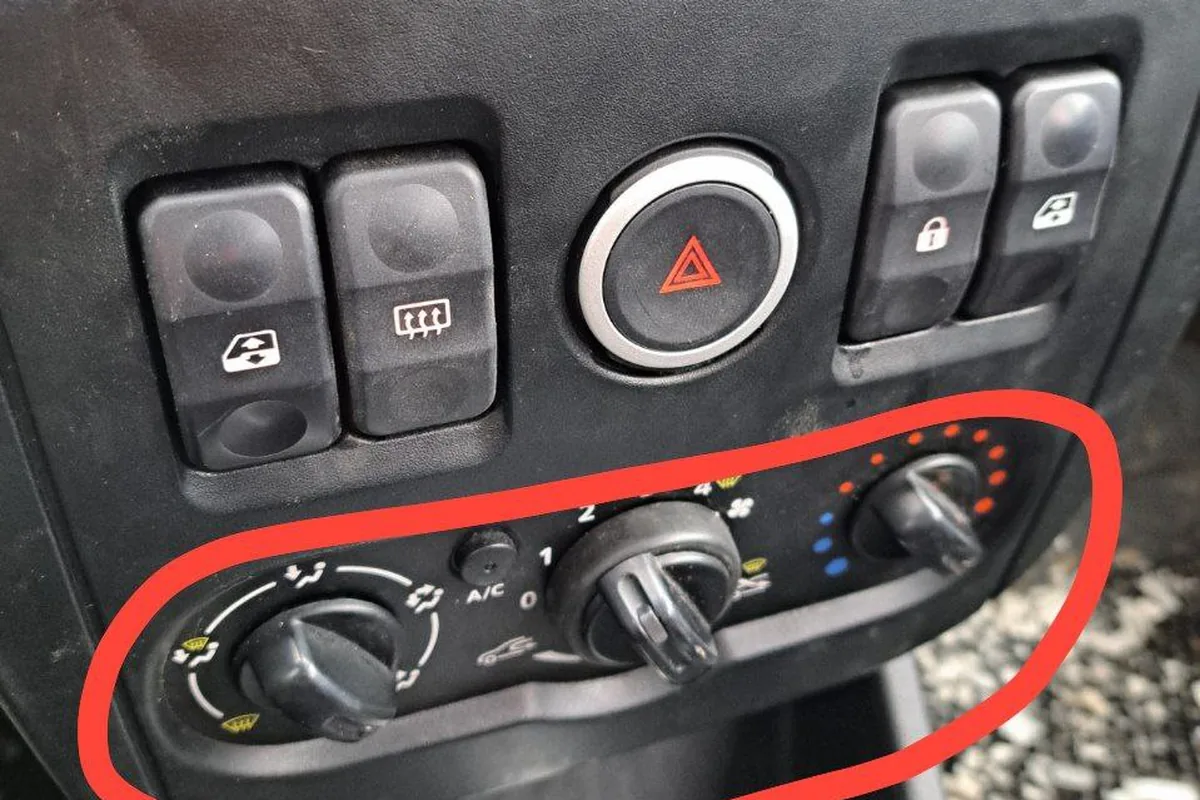

| Подсветка прикуривателя, блока климата, кнопки аварийки | W1,2W, 1,2 Вт | — |
Номера ламп по каталогу 2012 года: H4 60/55 Вт — 7703097171, PY21W — 7701038624, 21 Вт — 7703097178, 21/5 Вт — 7703097179, 5 Вт — 7703097516 и 7703097181. Есть и коробка с запасными лампочками, 6001548170.
На ФЛ ближний H7, дальний H1. Сегодня устанавливал диоды в ближний.
Фонарь заднего хода у Ларгуса только один, в правом фонаре. В левом на том же месте стоит задний противотуманный. Владельцы, которых это не устраивает, переделывают левую лампу во второй фонарь заднего хода. Тогда задний противотуманный пропадает совсем, об этом стоит помнить, прежде чем вынимать красный светофильтр.
Как поменять лампу в фаре
Для машин до рестайлинга руководство по эксплуатации прямо предупреждает: чтобы поменять лампу в левой фаре, сначала снимите аккумулятор. Владельцы подтверждают, что так и есть, и добавляют подробностей.
Снять аккум, три гайки, причём откручивать неудобно, нужны головки с удлинителем или трубка. Поменять лампочку, поставить аккум на место, настроить заново магнитолу с введением кода! Цена лампочки 25 руб.
Часть владельцев пишет, что габарит в левой фаре меняет без снятия аккумулятора. Видимо, всё зависит от размера руки и от терпения.
На FL неудобной стала правая фара. К лампам мешает подобраться бачок: одни владельцы называют расширительный бачок, другие — бачок омывателя. Ещё одна неприятность: защёлка, которая держит лампу дальнего света, упирается в корпус фары. Владельцы советуют не бояться её и отогнуть посильнее, тогда она отщёлкнется. После замены проверьте корректор фар. У владельца Ларгуса Кросс FL 2021 года после замены правой лампы корректор из салона стал двигать только левую фару. Скорее всего, при замене он задел тросик корректора, и тот вышел из паза.
Почему на правой фаре без демонтажа расширительного бачка не сменить лампочку? Для замены лампочки дальнего света пришлось тащить зеркала, так как отверстие совсем не попадает под цоколь. Три часа на две лампочки.
Лампы противотуманок владельцы меняют через подкрылок, вывернув колесо. Один владелец для удобства врезал в подкрылок лючок с заглушкой. Чтобы поменять лампу в заднем фонаре, фонарь снимают целиком.
Светодиоды: что ломается после замены
На светодиоды владельцы меняют почти всё, и почти везде это даёт побочный эффект. Ниже четыре случая, которые повторяются у разных людей.

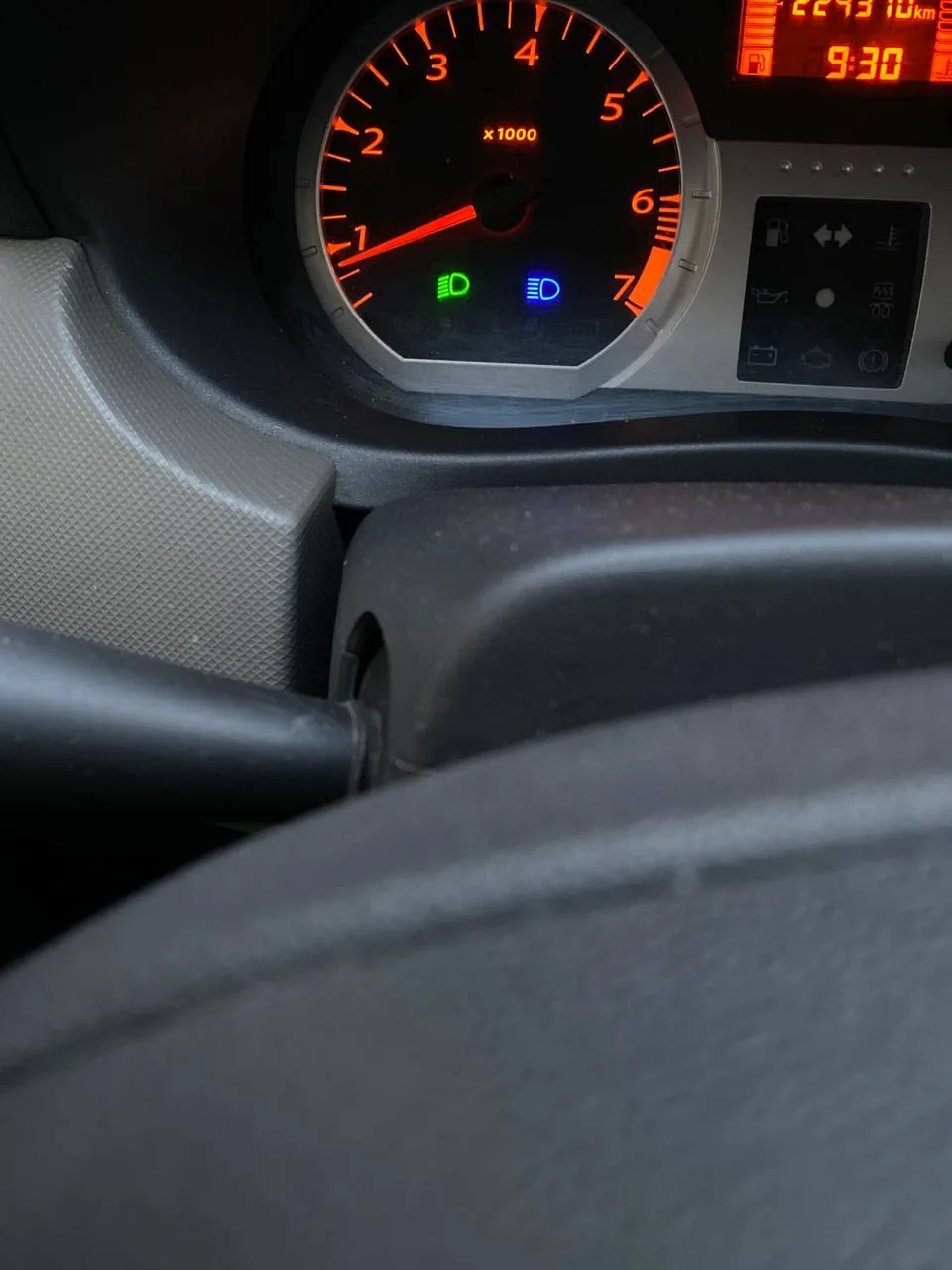

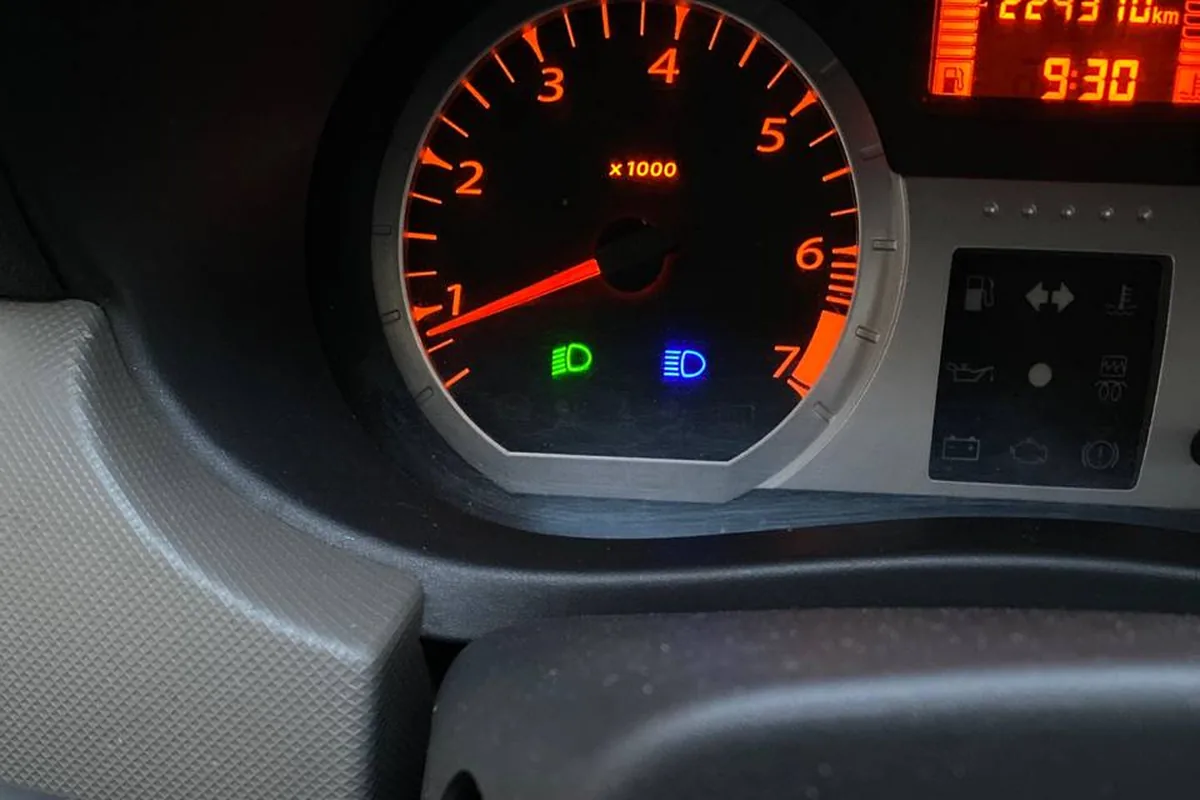

- H4 со светодиодами на дорестайле. На приборной панели горит индикатор дальнего, хотя включён ближний, а при включении дальнего гаснет индикатор ближнего. Иногда дальний подсвечивает вполнакала. Владельцы лечат это обманками для H4.
- Габариты W5W. Светодиодная лампа не горит, хотя обычная работает. Её надо развернуть в патроне другой стороной: у диода есть полярность.
- Задний ход на FL. После установки светодиода в фонарь заднего хода у одного владельца лампа стала гореть вполнакала постоянно. У другого перестала выключаться камера заднего вида. Камера подключена к фонарю, поэтому без обманки светодиод сбивает её логику.

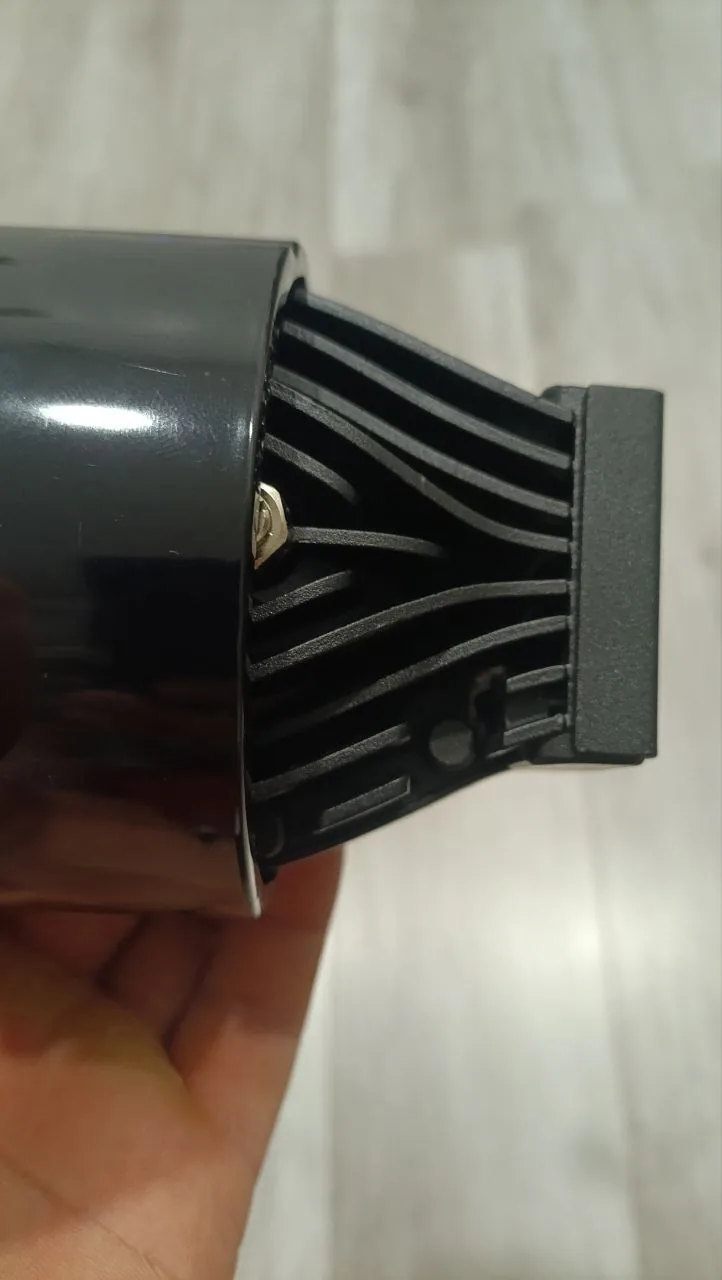

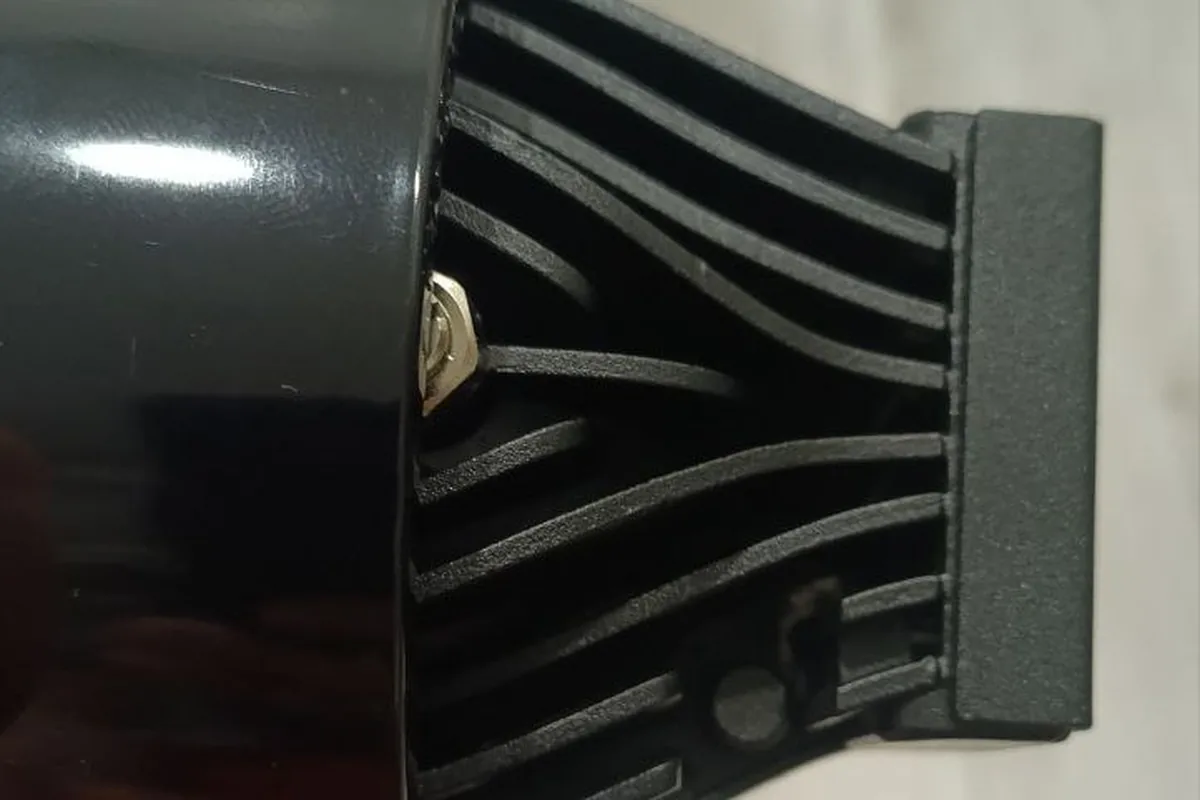

- Ближний на FL. Светодиоды H7 владельцы ставят, но их приходится регулировать на стенде, иначе свет слепит встречных. Подробно об этом — в статье про фары и свет.
Обычные галогенные лампы тоже бывают разными. Один владелец в 2023 году выбрасывал «усиленные» H4 по 1 000 ₽ каждые два месяца и поставил лампы другой марки по 200 ₽ и ездит на них уже год. Другой ездит на тех же «усиленных» год без замен. Яркие лампы с повышенной светоотдачей живут меньше обычных, и это нормально, а не брак.
Лампа целая, а не горит
Если лампа исправна, ищите причину в патроне, проводке или датчике. Владельцы описывают несколько повторяющихся причин.

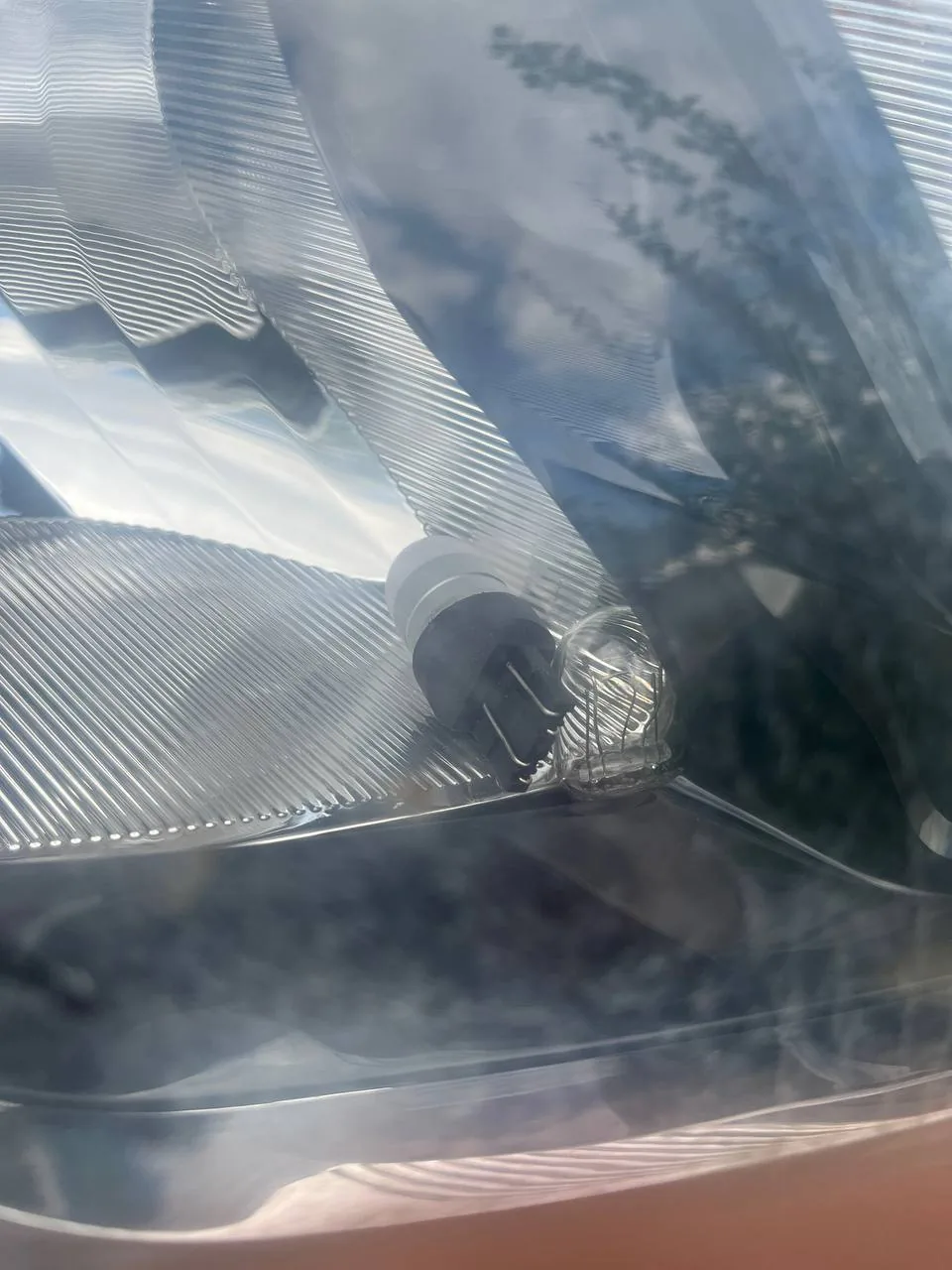

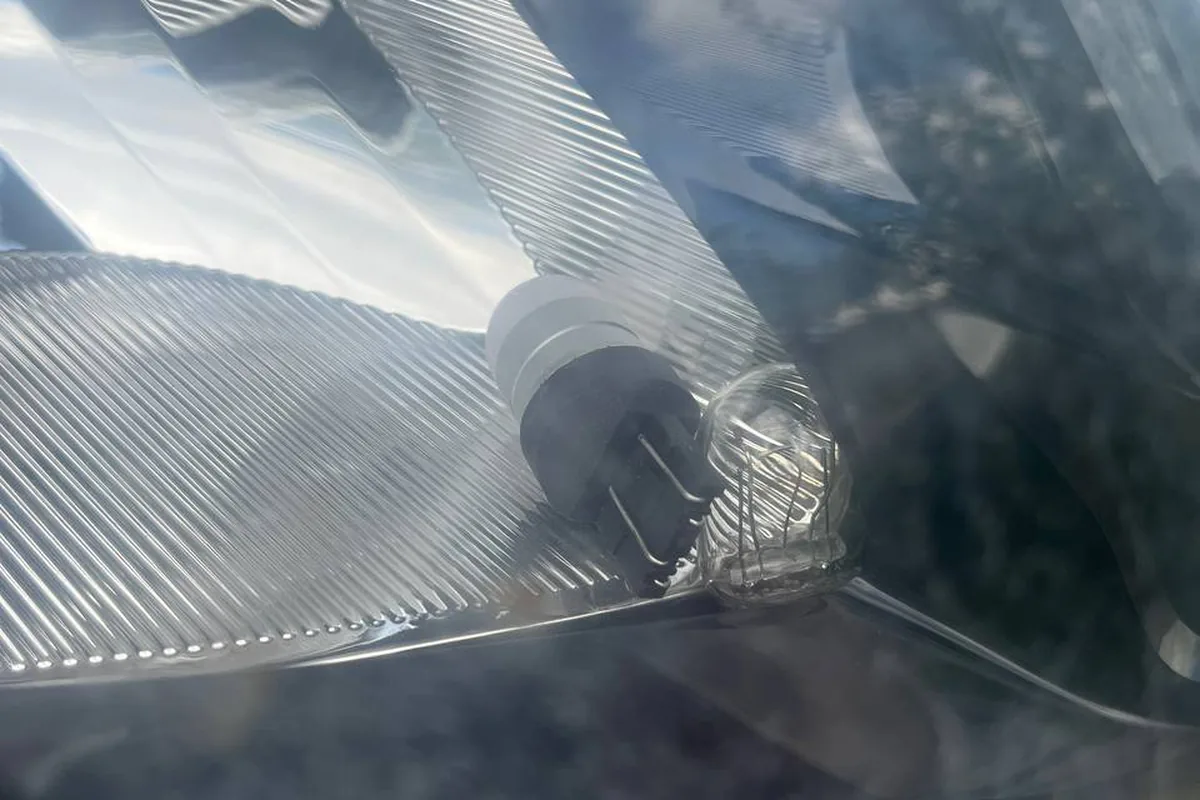

- Габарит или ДХО на FL. Лампа W21/5W двухнитевая. Если ДХО горит, а габарит нет, может перегореть одна нить, хотя на вид лампа целая.
- Поворотник пикает четыре раза и не мигает. У одного владельца так проявилось замыкание в патроне переднего поворотника. Ни один предохранитель при этом не сгорел.
- Не горит задний ход на машине 2024–2025 года. Чаще всего умер датчик заднего хода на коробке. Дилеры меняют его по отзывной кампании вместе с датчиком стоп-сигнала.
- Не горят подсветка номера и дополнительный стоп-сигнал, пропали обогрев стекла или дворник. Это жгут проводов в гофре задней двери. Об этом подробно написано в статье про двери Ларгуса.
- Пропало сразу несколько огней. Ищите общий предохранитель. Таблица номеров и номиналов — в статье про предохранители и реле.
Совпадение или болячка? За неделю поменял лампочки: левый ДХО, левый ближний, дублёр стопаря, подсветка номера. Сейчас перегорела левого стопаря и габаритов.
Если лампы в одной машине горят часто и сериями, проверьте напряжение бортовой сети на холостых и на оборотах: при неисправном регуляторе генератора лампы перегорают одна за другой. Как проверить генератор, написано в статье про генератор.
Перед покупкой вытащите старую лампу и посмотрите маркировку на цоколе. Год выпуска не гарантирует ничего: в машине могли поменять фары. Галоген в фаре под галоген — самое безопасное решение. Если ставите светодиоды, берите комплект с обманкой там, где есть контроль ламп (H4 на дорестайле, задний ход с камерой на FL), а после установки обязательно отрегулируйте фары на стенде. И не забывайте про дополнительную нагрузку. Руководство разрешает подключать дополнительное оборудование только через собственный предохранитель и мощностью не больше 120 Вт.
Куда дальше, если вопрос не про лампу
- Свет ближнего тусклый даже с новой лампой: дело в отражателе, помутневшем стекле или регулировке. Разбор — в статье про фары.
- Хотите поставить противотуманки, которых нет с завода, или не горит одна из них: читайте статью про ПТФ.
- Лампы целые, но не горит сразу несколько огней: начните с предохранителей и жгута задней двери, ссылки выше.
