Двигатель Renault H4M

Благодаря совместным усилиям моторостроителей известных автоконцернов Ниссан и Рено увидел свет новый силовой агрегат, пришедший на смену широкоизвестному K4M.

Описание

Двигатель H4M разработан и запущен в производство в 2004 году. Предназначался для оснащения популярных моделей Renault и Nissan. В последствии получил более широкое распространение. Удачное конструкторское решение сделало этот мотор не только удачным, но и востребованным. Его выпуск производится по настоящее время.

Силовой агрегат H4M представляет собой четырехцилиндровый рядный бензиновый двигатель объемом 1,6 литра, мощностью 114 л. с и крутящим моментом 153 Нм.

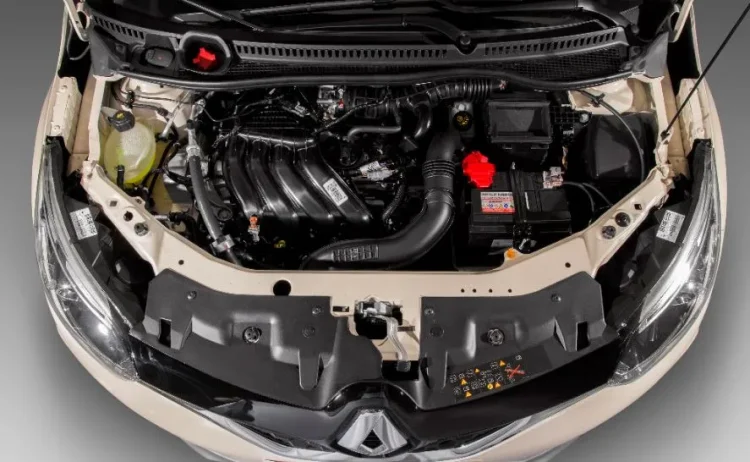

Под капотом H4M

Двигатель устанавливался на автомобили Renault:

На автомобили Nissan:

С 2019 года его можно встретить под капотом автомобилей Лада (ВАЗ):

  • Веста (седан, Кросс, СВ2181);
  • Х-рей (хэтчбек, Кросс).

Установка производится по сегодняшний день.

Блок цилиндров изготовлен из алюминиевого сплава. Основная причина отказа от чугунного блока – улучшение динамики автомобиля и снижение общего веса как ДВС, так и авто в целом. Внутри блока запрессованы «мокрые» гильзы.

Для снижения внутреннего трения цилиндры выполнены со смещением.

Поршни стандартные с двумя компрессионными и одним маслосъемным кольцами.

Шатуны литые, облегченные.

Шейки распределительных и коленчатого валов отшлифованы по специальной технологии. В результате значительно снижена сила трения в сопряженных с ними узлах.

ГБЦ так же алюминиевая. В ней располагаются два распредвала и 16 клапанов (DOHC). Гидрокомпенсаторы не предусмотрены, поэтому тепловой зазор приходится регулировать вручную, путем подбора толкателей.

Для справки: существует 26 типоразмеров стаканов клапанов с шагом 0,02 мм. Поэтому подбор нужных толкателей без специального оборудования практически не возможен. Регулировка теплового зазора клапанов осуществляется в автосервисах. Периодичность от 80 до 100 тыс. км.

Привод ГРМ цепной. По заявлению производителя ресурс цепи составляет не менее 150 тыс. км пробега. По имеющимся сведениям, при аккуратной эксплуатации мотора ее ресурс превышал 250 тыс. км.

Обратите внимание! При установке ГБО периодичность регулировки клапанов сокращается, а срок их службы заметно снижается. Это связано с ухудшением условий охлаждения клапанов.

Агрегаты навесного оборудования (помпа, генератор, компрессор ГУР) приводятся во вращение ремнем.

Вид H4M со стороны привода агрегатов навесного оборудования
Вид H4M со стороны привода агрегатов навесного оборудования

На впускном распредвале установлен фазовращатель. Автоматически регулируя моменты открытия-закрытия клапанов, он играет существенную роль как в изменении тягово-скоростных характеристиках ДВС, так и в экономии топлива.

Система питания топливом так же имеет некоторые инновационные решения. Так, каждый цилиндр оснащен двумя форсунками. Такое нововведение позволило несколько увеличить мощность мотора, снизить обороты холостого хода, что в свою очередь привело к снижению расхода топлива и одновременно способствовало повышению экологических норм Евростандарта (снижена токсичность выброса отработанных газов).

Значительно усовершенствована электрическая часть двигателя. Надежные высоковольтные катушки, свечи зажигания провода теперь автовладельцам не доставляют хлопот. Отмечается добротность генератора, который поставляется японской компанией Mitsubishi Electric.

Технические характеристики

Производитель Yokohama Plant
Dongfeng Motor Company
АвтоВАЗ
Объем двигателя, см³1598
Мощность, л. с 114 (110)*
Крутящий момент, Нм 153
Степень сжатия 9,5 (10,7)*
Блок цилиндров алюминий
Конфигурация блока рядный
Количество цилиндров 4
Порядок работы цилиндров 1-3-4-2
ГБЦ алюминий
Диаметр цилиндра, мм 78
Ход поршня, мм 83.6
Количество клапанов на цилиндр 4
Привод ГРМ цепь
Гидрокомпенсаторы нет
Турбонаддув нет
Клапан ЕГР есть
Регулятор фаз газораспределения есть (на впуске)
Система питания топливом инжектор, многоточечный впрыск
Топливо бензин АИ-95
Экологические нормы Euro 5
Ресурс, тыс. км 250
Расположение поперечное

*для двигателей H4Mк (сборка АвтоВАЗ).

h2>Надежность, слабые места, ремонтопригодность

Надежность

H4M зарекомендовал себя очень надежным силовым агрегатом. Это наглядно подтверждает длительный срок его производства. Не маловажное значение в этом вопросе играет отсутствие значительных и серьезных слабых мест.

Отзывы о двигателе в основной массе только положительные. Например, serega 0607 пишет: «…у меня в Ниссане этот же мотор, расход масла 600-800 грамм на 10000 км, это при пробеге 240тыс+. Клапана ни разу никто не трогал, и нет даже мысли туда лезть. Я больше скажу, кто все-таки лазил в эти моторы говорят, что клапана практически всегда в допуске».

Надежность мотора значительно повышается при соблюдении рекомендаций производителя. Не секрет, что в погоне за незначительной экономией, некоторые автолюбители заправляют свое авто бензином АИ-92. Двигатель, конечно, работает и на нем. Но ведь известно, что низкооктановый бензин снижает компрессию, способствует залипанию форсунок, является причиной возникновения детонации.

Поршень детонирующего двигателя
Поршень детонирующего двигателя

При рекомендации использовать АИ-95, АИ-92 обходится дешевле, но до поры, до времени.

Опять же об экономии – вместо бензина система питания переводится на газ (см. Описание двигателя). Результат – прогорание клапанов. Причина – очередное отклонение от рекомендаций производителя.

Таким образом иногда сами автовладельцы снижают надежность двигателя.

Слабые места

Они присущи любому двигателю. Не избежал этой участи и H4M. Наиболее существенными являются не очень надежное реле блока зажигания и прогорание прокладки приемной трубы глушителя.

В случае неисправности реле двигатель неожиданно прекращает работать (глохнет). По поводу этой неисправности автоконцерном Nissan проводился отзыв автомобилей для замены дефектного блока.

В случае прогорания прокладки приемной трубы единственный способ устранения неисправности – ее замена.

Остальные слабые места не критичны, но и не приятны. Автолюбители отмечают свистящий шум ремня привода агрегатов навесного оборудования. Проблема решается натяжением ремня или его заменой.

Зимой наблюдается плохой запуск двигателя. При низких температурах перед пуском нужно разогревать мотор. При гаражном хранении машины эта проблема решается легко. Ну, а тем, кто хранит свое авто на улице, выход остается один – установить подогреватель. Например, Вебасто. Резонно заметить, что у тех владельцев машин, которые неукоснительно соблюдают все рекомендации производителя, таких нюансов с мотором не возникает.

Не редко появляется повышенная вибрация двигателя. В большинстве случаев причина в этом случае единственная – разрушение правой опоры ДВС. Придется менять.

И, пожалуй, последняя неприятность. Некоторые автовладельцы замечают незначительные рывки мотора, оснащенного вариатором CVT. Пока что внятного объяснения такого явления нет. Большинство мнений склоняется к производственному дефекту или конструктивному просчету.

Ремонтопригодность

Вопросы ремонтопригодности двигателя обладают определенной сложностью. Прежде всего ремонт блока цилиндров. Как правило, алюминиевые блоки считаются одноразовыми, и восстановлению не подлежат. Несмотря на это, примеры замены гильз имеются. Другими словами, можно сказать, что капитальный ремонт H4M все-таки возможен.

Учитывая определенные нюансы понятно, что такой ремонт в гараже не делается. Особенно важным моментом является строгое соблюдение технологического процесса ремонта. Здесь так же предостаточно подводных камней.

Например, при замене свечей зажигания нужно полностью снимать впускной коллектор. И вот здесь возникает ряд неожиданных, но обязательных к выполнению моментов.

Это промывка коллектора, перед выкручиванием свечей обязательная очистка (промывкой с последующей продувкой) свечных колодцев, обязательная замена всех уплотнительных прокладок, обязательное закрытие оголившихся отверстий в ГБЦ и т. д. Кстати, свечные колодцы узкие и глубокие.

Мощности гаражных компрессоров для их продувки не хватает. Вот и первая проблема, решить которую при самостоятельном ремонте практически невозможно.

Подобных нюансов, повторюсь, множество. Еще пример. Простая затяжка свечей при их установке с превышением допустимого момента затягивания приводит к разрушению ГБЦ.

Даже по этим простейшим операциям ремонта мотора видно, что знания его устройства недостаточно для проведения квалифицированного восстановления. Вывод единственный – ремонт и обслуживание должны делать специалисты автосервиса.

Еще одно неудобство самостоятельного ремонта заключается в дороговизне запчастей.

Поэтому перед началом восстановительных работ нужно тщательно просчитать возможные затраты. Если они получатся слишком высокими, то лучше всего будет рассмотреть вариант приобретения контрактного двигателя.

Рено Дастер двигатель 1.6 h4m

Тюнинг

Некоторых автолюбителей не устраивает мощность ДВС – «маленькая». И они начинают искать способы ее повышения, вплоть до изменения конструкции мотора. К слову, находят. При этом не все отдают отчет, что подобные вмешательства сокращают ресурс двигателя, но для таких водителей это, видимо, не главное.

Чип-тюнинг

Наиболее часто применяемый способ повышения мощности без изменения конструкции двигателя. В этом случае осуществляется перепрошивка ЭБУ под спортивную версию. Такая операция дает увеличение мощности до 5% от заявленной.

После калибровки процент чуть снизится. Реально увеличение мощности двигателя на 3-5 л. с вряд ли станет ощутимым. Правда, и вреда мотору такое вмешательство не нанесет. Ну, а автовладельцу придется расстаться с некоторой суммой «кровно заработанных».

С минимальными доработками (замена выпускного коллектора на 4-2-1, изменение выхлопа на прямоточный, увеличение диаметра труб выхлопной трассы и еще ряд изменений) можно повысить мощность до 125 л. с.

Турбонаддув

Дальнейшее повышение мощности мотора возможно только лишь при установке турбины. При установке малопроизводительной турбины, например, VW K03 с интеркуллером достаточно изменить выпускной коллектор и выхлопную трассу. После настройки возможно возрастание мощности до 160 л. с.

Установка более производительной турбины, мощного топливного насоса, замена поршневой группы и форсунок позволят поднять мощность ДВС до 200 л. с. Не забывайте, при этом ресурс двигателя будет значительно снижен.

Ни переделки двигателя, ни перепрошивки ЭБУ

Некоторые автолюбители отмечают «вялую» реакцию двигателя на педаль газа. Особенно в неординарных случаях – при трогании по сигналу светофора, обгоне и других подобных ситуациях. Считают, что это происходит из-за недостаточной мощности мотора (хотя причина такого явления абсолютно с мощностью не связана).

Для повышения комфортности управления автомобилем достаточно установить бустер педали газа DTE Systems – PedalBox.

Пульт управления PedalBox
Пульт управления PedalBox

Для подключения системы вносить какие-либо коррективы в конструкцию двигателя или его менять настройки ЭБУ нет необходимости. Бустер подключается в цепь управления педалью газа (соответствующие разъемы в автомобиле уже имеются).

Установить и настроить систему DTE PEDALBOX самостоятельно сможет каждый водитель. В результате возрастание мощности двигателя почти не ощущается, но машина ведет себя так, как будто мотор стал намного сильнее.

Полностью устраняется задержка при нажатии на педаль газа, сокращается время разгона с места до 80 км/час, управление машиной становится комфортным и предсказуемым.

Зачастую установка этой опции отбивает желание форсировать двигатель в ущерб его надежности и долговечности.

Таким образом, можно сделать вывод: H4M вполне надежный и неприхотливый при разумной эксплуатации и своевременном проведением ТО. Для увеличения ресурса специалисты советуют сокращать сроки обслуживания в полтора-два раза.
