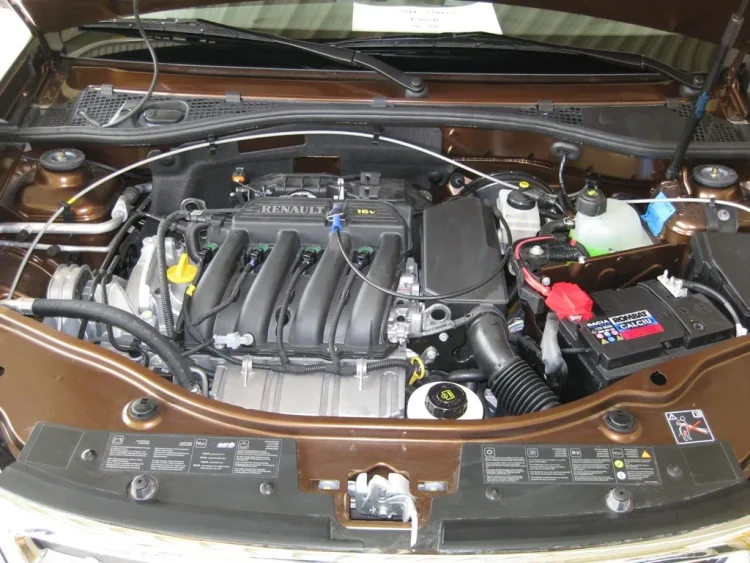

Двигатель Renault K4M
Французские моторостроители разработали и внедрили в производство силовой агрегат, который пользуется популярностью более 20 лет. Удачная конструкция востребована на всех континентах. За все время существования двигатель претерпел множество доработок, но основа базовой модели осталась неизменной.
Содержание
Описание
В 1999 году на смену K7M пришел новый силовой агрегат K4M. Разработка осуществлялась инженерами-моторостроителями известного автоконцерна Рено. Созданный ими двигатель представляет собой бензиновый рядный атмосферный силовой агрегат объемом 1,6 литра и мощностью 102-115 л.с при крутящем моменте 145-155 Нм.
Производство двигателей осуществляется на заводах в Испании и Турции. С 2009 года выпуск K4M освоил российский АвтоВАЗ.
Двигатель устанавливался на автомобили разных модификаций Renault:
- Clio (1999-2013);
- Laguna (1999-2010);
- Scenic (1999-2016);
- Megane (1999-2014);
- Kangoo (2001-2014);
- Symbol (2002-2013);
- Twingo (2008-2013);
- Sandero (2009-2014);
- Logan (2009-н/вр);
- Wind (2010-2013).
На автомобили Dacia:
- Logan I (2005-2013);
- Sandero (2010-2012);
- Duster I (2010-2018).
На автомобили Nissan:
На автомобили Лада:
- Ларгус универсал (2012-2017);
- Ларгус Кросс (2014-2017);
- Ларгус фургон (2015-2017).
Блок цилиндров отлит из высокопрочного чугуна. Цилиндры расточены внутри, без гильз. В нижней части находятся пять постелей коренных подшипников коленчатого вала.
ГБЦ изготовлена из алюминиевого сплава с запрессованными седлами и направляющими втулками клапанов. Вверху имеется крепление для двух распредвалов.
Коленчатый вал стальной. Фиксация от осевых перемещений – два полукольца в постели среднего коренного подшипника.
Поршни стандартные, алюминиевые, с тремя кольцами, два из которых компрессионные, одно маслосъемное.
Привод ГРМ – зубчатый ремень.
ГРМ выполнен по схеме DOHC, т.е. имеет два распредвала, 16 клапанов. Регулировка теплового зазора клапанов в процессе эксплуатации не требуется, так как здесь установлены гидрокомпенсаторы. На многих моделях двигателя регулирование фаз газораспределения осуществляет фазовращатель, который располагается на впускном распредвале. (Клапан фазорегулятора находится на ГБЦ).
Система вентиляции картера закрытого типа.
Система смазки комбинированная. Объем масла 4,85 литра (при замене масла с заменой масляного фильтра). Производитель категорически запрещает использовать различные присадки для улучшения качества смазки, как и применение других марок масел. Несоблюдение этих рекомендаций особенно актуально для гарантийных силовых агрегатов. О типе применяемого масла указано в руководстве по эксплуатации конкретной модели автомобиля.
Система питания топливом включает традиционные элементы:
- электрический топливный насос;
- дроссельный узел;
- фильтры грубой и тонкой очистки;
- регулятор давления топлива;
- топливные форсунки;
- топливопровод.
К системе питания так же относятся система рециркуляции отработанных газов и воздухофильтр.
Система охлаждения герметичная с принудительной циркуляцией ОЖ. Помпа приводится во вращение ремнем привода ГРМ. Для регулирования температуры охлаждающей жидкости на всех режимах работы двигателя используется термостат.
Микропроцессорная система зажигания состоит из катушек и свечей зажигания.
Технические характеристики
Производитель | Renault Group |
---|---|
Объем двигателя, см³ | 1598 |
Мощность, л.с | 102-115 (132-135)* |
Крутящий момент, Нм | 145-155 |
Степень сжатия | 9,8 |
Блок цилиндров | чугун |
ГБЦ | алюминий 16v |
Диаметр цилиндра, мм | 79,5 |
Ход поршня, мм | 80,5 |
Клапанов на цилиндр | 4 (DOHC) |
Гидрокомпенсаторы | есть |
Привод ГРМ | ремень |
Турбонаддув | нет |
Регулятор фаз газораспределения | имеется на некоторых версиях |
Система питания топливом | распределенный впрыск с электронным управлением |
Топливо | бензин АИ-95 |
Порядок работы цилиндров | 1-3-4-2 |
Расположение | поперечное |
Ресурс работы заявленный/реальный, тыс. км | 220/800 |
Экологические нормы | Euro 4/5 |
Вес, кг | 116 |
*132-135-сильная версия двигателя RS. Повышение мощности достигнуто за счет форсирования базовой модели K4M.
Что означают модификации
За все время производства двигатель усовершенствовался более 50 раз. При этом изменения в самом моторе были незначительными, основу составляла базовая версия. Наиболее отличительным признаком в конструкционном плане стало оснащение некоторых версий двигателя фазовращателями (установка механизма регулировки фаз газораспределения).
Остальные изменения в большей части касались изменения крепления двигателя, норм токсичности, вариации с мощностью, а также соединения с МКПП или АКПП.
В таблицу сведены сведения о различных модификациях K4M, а также модели автомобилей Renault, на которые он устанавливался.
Код двигателя | Мощность | Годы выпуска | Устанавливался |
---|---|---|---|
K4M 690 | 105 л.с при 5750 об/мин | 2004-2013 | Dacia Logan |
K4M 700 | 107 л.с при 5750 об/мин | 1999-2011 | Megane |
K4M 701 | 107 л.с при 5750 об/мин | 1999-2002 | Megane |
K4M 704 | 107-109 л.с при 5750 об/мин | 1999-2003 | Megane, Scenic |
K4M 706* | 112 л.с при 6000 об/мин | 2003-2006 | Scenic II |
K4M 708 | 102 л.с при 5750 об/мин | 1999-2003 | Clio, Megane, Scenic |
K4M 710 | 110 л.с при 5750 об/мин | 2001-2005 | Laguna II |
K4M 714 | 107 л.с при 5750 об/мин | 2001-2005 | Laguna |
K4M 716* | 112 л.с при 6000 об/мин | 2005-2007 | Laguna II |
K4M 720 | 107 л.с при 5750 об/мин | 1999-2001 | Laguna I |
K4M 724 | 107 л.с при 5750 об/мин | 1999-2001 | Laguna |
K4M 740 | 107 л.с при 5750 об/мин | 2001-2012 | Clio II |
K4M 742 | 107 л.с при 3750 об/мин | 2001-2012 | Clio |
K4M 743 | 90-110 л.с при 5750 об/мин | 2001-2012 | Clio, ClioII |
K4M 744 | 75-107 л.с при 5750 об/мин | 1999-н. вр. | Clio II, Thalia II |
K4M 745 | 107 л.с при 5750 об/мин | 1999-2002 | Clio |
K4M 748 | 110 л.с при 5750 об/мин | 2001-2005 | Clio |
K4M 750 | 95 л.с при 5000 об/мин | 1999-2007 | Kangoo |
K4M 752 | 95 л.с при 5500 об/мин | 2003-2009 1999-2008 | Nissan Kubistar Kangoo |
K4M 753 | 95 л.с при 5000 об/мин | 1999-2007 | Kangoo |
K4M 760* | 112 л.с при 6000 об/мин | 2002-2005 | Megane II |
K4M 761* | 112 л.с при 6000 об/мин | 2002-2005 | Scenic II, Grand Scenic |
K4M 766* | 112 л.с при 6000 об/мин | 2006-2009 | Scenic II, Grand Scenic |
K4M 782* | 115 л.с при 6000 об/мин | 2003-2009 | ScenicII, Grand Scenic |
K4M 788* | 105 л.с при 5750 об/мин | 2002-2008 | Megane II |
K4M 790 | 112 л.с при 6000 об/мин | 2004-н. вр. | Modus |
K4M 791 | 112 л.с при 6000 об/мин | 2004-2012 | Modus |
K4M 794 | 88 л.с при 5000 об/мин | 2004-2008 | Modus |
K4M 800** | 112 л.с при 6000 об/мин | 2005-2013 | Clio III, Fluence |
K4M 801** | 112 л.с при 6000 об/мин | 2005-2013 | Clio III, Fluence |
K4M 804* | 88 л.с при 5000 об/мин | 2005-2009 | Clio III, Fluence |
K4M 812* | 110 л.с при 6000 об/мин | 2001-2009 | Scenic II, Grand Scenic, Megane II |
K4M 813* | 110 л.с при 6000 об/мин | 2001-2009 | Scenic II, Megane II |
K4M 824 | 110 л.с при 6000 об/мин | 2007-2010 | Laguna III |
K4M 830 | 106 л.с при 5750 об/мин | 2013-2016 | Kangoo |
K4M 831 | 106 л.с при 5750 об/мин | 2007-н. вр. | Kangoo |
K4M 834 | 98 л.с при 5750 об/мин | 2013-2016 | Kangoo |
K4M 835 | 100 л.с при 5750 об/мин | 2013-2016 | Kangoo |
K4M 836 | 98-102 л.с при 5750 об/мин | 2008-н. вр. | Kangoo II |
K4M 839* | 110 л.с при 6000 об/мин | 2009-2013 | Megane, Duster |
K4M 848 | 100 л.с при 5500 об/мин | 2008-2014 | Megane III |
K4M 850 | 82-106 л.с при 5000 об/мин | 2003-2007 | Kangoo |
K4M 854* | 133 л.с при 6750 об/мин | 2007-2014 | Twingo II, Wind |
K4M 858* | 110 л.с при 6000 об/мин | 2001-2016 | Megane III, Scenic III |
K4M 862* | 128 л.с при 6750 об/мин | 2009-2013 | Clio |
K4M 866* | 110 л.с при 6000 об/мин | 2009-2011 | Megane III, ScenicIII |
*версии двигателя с фазорегулятором, **выпускался в двух версиях – атмосферник и турбо
Надежность, слабые места, ремонтопригодность
Полное представление о двигателе помогут получить три основных фактора, интерес к которым возникает у каждого автолюбителя.
Надежность
Французским инженерам удалось воплотить в жизнь мечту всех автолюбителей – создать простой, надежный и долговечный двигатель. Несмотря на то, что базовая модель получилась на редкость удачной, работы по совершенствованию силового агрегата не прекращались. Двигатель нашел широкое применение не только на французских авто, но и на многих других, например, российской Lade Largus, японских Nissan Kubistar, Nissan Almera.
При правильной эксплуатации мотора он способен более чем в четыре раза перекрыть ресурс, заявленный производителем. В интернете можно найти информацию о двигателях с пробегом более 800 тыс. км. Надо понимать, что такую цифру выдаст далеко не каждый мотор. Реальный пробег двигателя полностью зависит от отношения к нему со стороны владельца.
Участники специализированных форумов подтверждают сказанное. Например, форумчанин Maxim021 пишет:
Его поддерживает Popen 2010:
В основном самый большой вред ДВС приносят несвоевременное проведение ТО, заправка низкосортными ГСМ и агрессивная езда на автомобиле.
В руководстве по эксплуатации конкретной марки автомобиля производителем четко определены сроки проведения очередных технических обслуживаний двигателя и перечень проводимых операций. Отклонения от требований приводят к сокращению эксплуатационного ресурса. Необходимо добавить, что все используемые при проведении ТО расходные материалы должны быть высокого качества, т.е. оригинальными.
Технические жидкости так же должны соответствовать стандартам производителя. Бытует мнение, что двигатель «всеядный», переваривает любое топливо. К этому вопросу нужно подходить творчески и руководствоваться не только экономическими выгодами. Понятно, что на 92-м бензине мотор работать будет, но его технические характеристики будут несколько ниже. И главное, каждый автолюбитель должен знать, что низкооктановый бензин вызывает повышенную детонацию. А это уже прямая предпосылка к аварийному состоянию ДВС. Поэтому здесь полная свобода выбора – или длительная и надежная эксплуатация двигателя, или экономия на бензине. Поэтому заменять АИ-95 на АИ-92 не рекомендуется, хотя такая возможность есть.
Вывод: K4M надежный и долговечный агрегат при соответственном с ним обращении.
Слабые места
Практика эксплуатации мотора показала, что он имеет всего лишь два слабых места, где виновником оказывается производитель.
Первое. Низкий ресурс ремня привода ГРМ (60 тыс. км). При обрыве загиб клапанов неизбежен. Эти последствия можно предотвратить, если ремень вместе с роликом натяжителя заменять немного раньше, например, через 50-55 тыс. км пробега.
Второе. Не совсем удачная конструкция маслоотделителя. Его каналы отлиты в клапанной крышке. Вместо прокладки используется герметик. Со временем он теряет свои свойства, что вызывает незначительные, но многочисленные подтеки масла.
Остальные «слабые места» возникают только по вине владельца. Например, иногда возникает ситуация, когда начинают плавать обороты на холостом ходу. Виной всему загрязнение регулятора холостого хода. А это уже следствие нерегулярного проведения ТО или халатного отношения по отношению к двигателю. Достаточно промыть регулятор и проблема исчезает.
Встречается такая неисправность, как подсос воздуха через уплотнения впускного коллектора. Своевременная замена уплотнений устранит причину этого явления.
При обнаружении подтекания масла через различные уплотнения (например, через сальник распредвала) необходимо подтянуть крепления или заменить вышедшую из строя прокладку или сальник.
Загрязнение топливных форсунок приносит много неприятностей автолюбителю. Это происходит из-за низкого качества наших ГСМ, которое далеко не всегда соответствует европейским стандартам. Поэтому выход из этой ситуации единственный – обратиться за помощью на профильный автосервис.
Зимой иногда встречается обледенение ремня привода ГРМ. Происходит из-за попадания снега на кожух ГРМ (в результате таяния вода стекает на ремень и при длительной стоянке машины замерзает на нем). Последствия обледенения могут привести к проскакиванию ремня при запуске двигателя, что вызывает встречу поршня с клапанами.
Кроме перечисленных на двигателе встречались еще ряд неисправностей, но массового характера они не имели (неисправность датчика положения коленвала, разрушение изоляторов катушек и свечей зажигания и др.).
Как видим, от большинства неприятностей можно избавиться, если своевременно и качественно обслуживать ДВС.
Ремонтопригодность
Наличие чугунного блока цилиндров дает повод для надежды на высокую ремонтопригодность двигателя. Это действительно так. Гильзы легко расточить под любой необходимый ремонтный размер. Проблем с приобретением запчастей для ремонта нет.
Необходимо учитывать, что для ремонта нужно использовать только оригинальные узлы и детали. По имеющимся отзывам поиск нужных запчастей имеет определенные трудности. Такая картина характерна для большинства французских двигателей. Выход из положения найти можно. Если нет искомых запчастей в специализированных торговых точках, то их заказывают в интернет-магазинах.
Дополнительно, имеются сведения, что цена оригинальных узлов и деталей довольно высокая. Здесь приходится выбирать между качеством ремонта и материальными затратами.
В самом крайнем случае можно обратиться к услугам авторазборок, но желательно этого не делать. Дело в том, что определить остаточный ресурс детали или узла бывших в употреблении практически невозможно. А на разборках предлагают именно б/у запчасти. Будут ли они качественными – большой вопрос.
Процесс ремонта имеет определенные нюансы, без знания которых самостоятельно восстановить работоспособность двигателя просто невозможно. Например, не соблюдая моменты затяжки крепежных соединений можно легко сорвать резьбу гайки (болта, шпильки) или недостаточно жестко закрепить соединение какого-либо элемента мотора.
Без опыта проведения ремонтных работ проблемой станет обыкновенная замена масляного фильтра на двигателе. Дело в том, что он размещен в очень недоступном месте – за генератором. И таких нюансов очень много.
Кроме всего сказанного двигатель невозможно отремонтировать без специального инструмента и приспособлений, которые имеются далеко не в каждом гараже.
Определенные сложности вызовет такая операция, как замена ремня привода ГРМ. Проблема заключается в том, что на многих версиях двигателя на шкиве распредвала нет фиксирующей шпонки и меток на валах. Это означает, что положение распредвалов и коленчатого вала приходится выставлять используя специальные фиксаторы.
Несмотря на то, что качественный капитальный ремонт агрегата не дешевый (ориентировочно около 100 тыс. руб.), экономить на его проведении своими силами не стоит. Допущенные ошибки увеличат общую стоимость ремонта в разы.
Существенную экономию бюджета может дать замена вышедшего из строя двигателя контрактным. Его цена колеблется от 15 до 50 тыс. руб. в зависимости от комплектации и года выпуска. Продавцы контрактных моторов дают на них всю документацию для постановки на учет в ГИБДД. Кроме этого каждому ДВС дается гарантия качества.
Из всего сказанного вывод напрашивается единственный – ремонт двигателя нужно делать на специализированных автосервисах. Несколько затратно, но зато качественно и с гарантией.
Тюнинг
Повышение мощности двигателя посредством его тюнинга возможно. К сожалению, не все знают, что этот процесс для силового агрегата является довольно болезненным. Увеличение и так не маленьких нагрузок пользы мотору не приносит. Замечено, что тюнинг сокращает ресурс работы двигателя. Многие любители «покататься с ветерком» об этом не задумываются, но, как говорится, «Хозяин – барин».
О механическом тюнинге атмосферного двигателя не может быть и речи из-за дороговизны самого процесса «усовершенствования». Хотя, при очень большом желании на двигатель можно установить турбину РК-23. Нужно иметь в виду, что готовых китов на этот агрегат нет. Придется обращаться к производителю. За отдельную плату будет собрана конфигурация для конкретного автомобиля. Для завершения проекта до логического конца необходимо прибрести волговские форсунки, прямоточный выхлоп, распредвалы фаза 270-280. Для окончательной настройки тюнинга понадобится новый ЭБУ двигателя («Абит»). В результате такой переделки мощность двигателя можно поднять до 150 л.с.
Наиболее безболезненный вариант тюнинга – перепрошивка ЭБУ. Она так же позволит изменить мощностные показатели двигателя. Увеличение будет незначительным, примерно на 10-12 л.с.
Форумчанин Miheiioy в отзыве о своем опыте чип-тюнинга мотора на Renault Fluence пишет так:
Стоит ли ради небольшого увеличения мощности сокращать ресурс работы двигателя – однозначного ответа на этот вопрос нет. Но, прежде чем браться за переделку мотора, нужно хорошо подумать на тему.
Номер двигателя
Иногда возникает необходимость узнать номер двигателя, установленного на автомобиль. Его местоположение на блоке цилиндров выглядит так:
На сегодняшний день семейство знаменитого атмосферника K4M морально устарело. Тем не менее детище французских моторостроителей остается востребованным и радует автолюбителей своей надежностью и долговечностью на фоне высокой ремонтопригодности.
